ADC孔径抖动(二)--孔径延迟的测量

目录
孔径延迟定义和测量–ADI
ADC孔径延迟测量的三种方法
方法一：使用精密脉冲发生器（最直接的方法）
方法二：使用双音信号和频谱分析（常用方法）
方法三：使用斜坡信号（高精度方法
方法三：使用斜坡信号（高精度方法），详细介绍

孔径延迟定义和测量–ADI

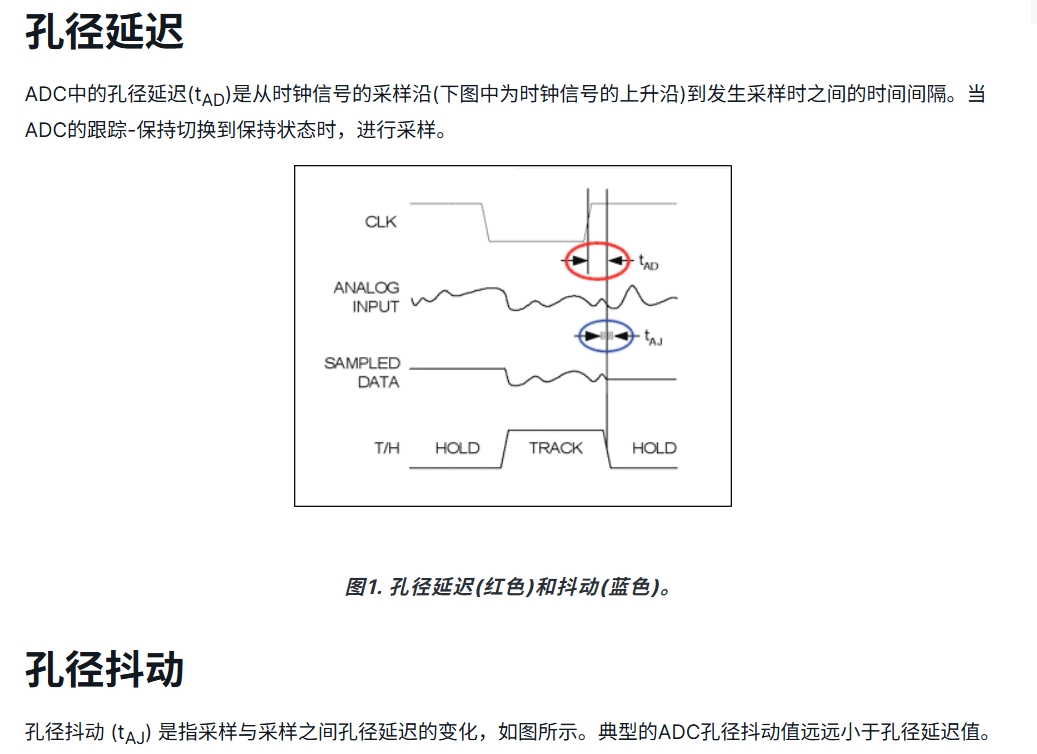

孔径延迟定义

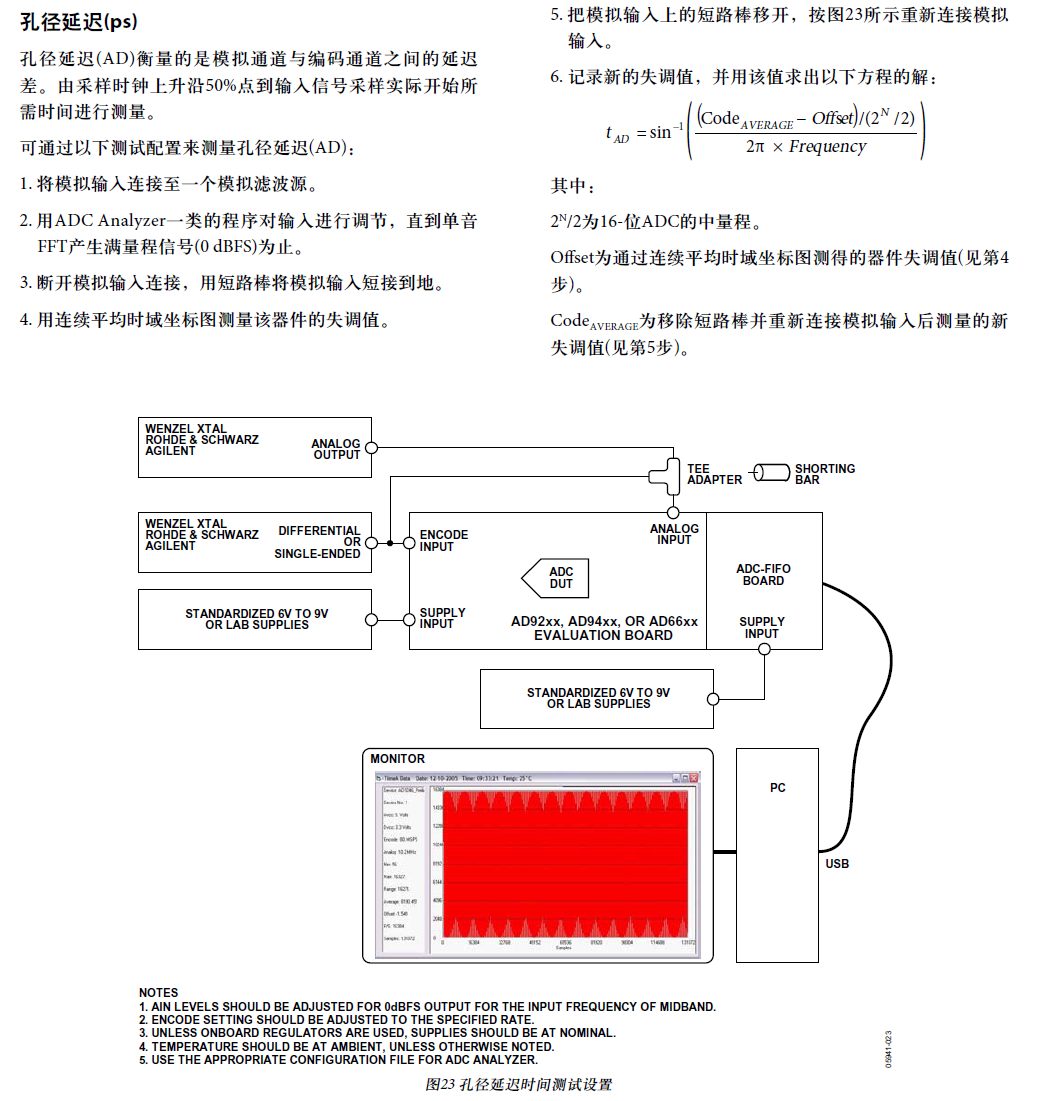

孔径延迟测量

ADC孔径延迟测量的三种方法

嗯，用户问的是"ADC孔径延迟有办法测吗"，看来ta遇到了高速采样相关的问题。用户可能是硬件工程师或者测试工程师，正在调试高速ADC电路。孔径延迟这个概念一般只在采样率超过几十MSPS的系统中才会被关注，说明用户的项目应该属于高速高精度领域。
孔径延迟测量确实是个专业话题。用户直接问"有办法测吗"，语气比较简洁，可能ta已经查阅过资料但没找到明确方法，或者手头有测量需求但缺乏方案。这种情况下需要给出具体可操作的方案，而不是泛泛而谈。
用户可能真正关心的是如何在实际系统中补偿这个延迟，而测量只是第一步。考虑到孔径延迟对时间敏感系统（比如雷达或通信接收机）的影响很大，应该同时说明测量后的校正方法。
这个问题的难点在于：孔径延迟在纳秒甚至皮秒量级，普通示波器根本测不了。需要设计特殊的测试方案，关键点有三个：一是要产生同步的精密触发信号，二是要准备超高速的模拟信号源，三是要理解ADC内部的采样保持机制。
想到三种实用方案：第一种用脉冲信号源最直接，但需要昂贵设备；第二种用双音信号适合普通实验室，但数据处理复杂；第三种用斜坡法精度最高但最耗时。用户可能更倾向第二种方案，因为多数实验室都有信号发生器和频谱仪。
要特别提醒时钟抖动的影响——很多用户费尽心思测量，结果发现是时钟质量问题。还有温度稳定性也容易被忽视，高速ADC的热漂移很明显的。
最后补充校准方法很重要，用户测量完肯定要用的。想到可以建议ta在FPGA里做数字延迟补偿，这个在实际项目中最实用。不过这些细节可能超出当前问题范围了，先作为扩展内容提供吧。
是的，ADC（模数转换器）的孔径延迟是完全可以测量的。虽然它不像增益误差或偏移误差那样直接，但通过专门的测试设置和方法，可以获得相当精确的结果。

孔径延迟是指ADC从接收到采样时钟边沿（通常是上升沿）的触发信号，到其内部采样保持电路实际对输入模拟信号进行采样的时刻之间的时间差。这是一个非常关键的时间参数，尤其是在高速、高精度或者多通道同步采样的应用中。

以下是一些常用的测量孔径延迟的方法：

方法一：使用精密脉冲发生器

📍 方法一：使用精密脉冲发生器（最直接的方法）

测试信号： 使用一个上升时间极快（远小于预期的孔径延迟）的精密脉冲发生器。
时钟同步： 脉冲发生器的输出脉冲与ADC的采样时钟信号严格同步（通常来自同一个主时钟源，通过精确可调的延迟线或数字延迟发生器控制两者之间的相位关系）。
连接： 将脉冲信号连接到ADC的模拟输入端。
测量原理：
当脉冲的上升沿恰好发生在ADC的采样时刻附近时，ADC的输出数字码会随着脉冲与采样时钟相对时间（相位）的变化而发生剧烈的变化（从接近0跳变到接近满量程）。
通过精确调整脉冲相对于采样时钟边沿的延迟时间，
