《Inside UE4》读书总结二





摘自知乎《Inside UE4》：https://zhuanlan.zhihu.com/insideue4

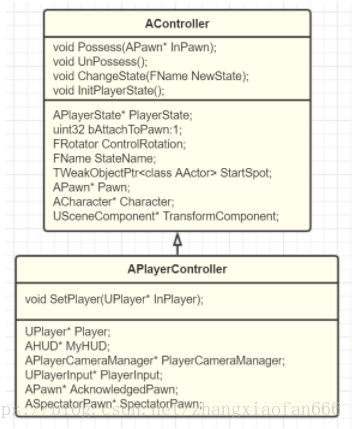

APlayerController



PlayerController中大概归纳出几个模块：

Camera的管理，目的都是为了控制玩家的视角，所以有了PlayerCameraManager这一个关联很紧密的摄像机管理类，用来方便的切换摄像机。PlayerController的ControlRotation、ViewTarget等也都是为了更新Camera的位置

Input系统，包括构建InputStack用来路由输入事件，也包括了自己对输入事件的处理。所以包含了UPlayerInput来委托处理。

UPlayer关联



• HUD显示，用于在当前控制器的摄像机面前一直显示一些UI，这是从UE3迁移过来的组件，现在用UMG的比较多，等介绍UI模块的时候再详细介绍。
• Level的切换，PlayerController作为网络里通道，在一起进行Level Travelling的时候，也都是先通过PlayerController来进行RPC调用，然后由PlayerController来转发到自己World中来实际进行。

思考：哪些逻辑应该放在PlayerController中？

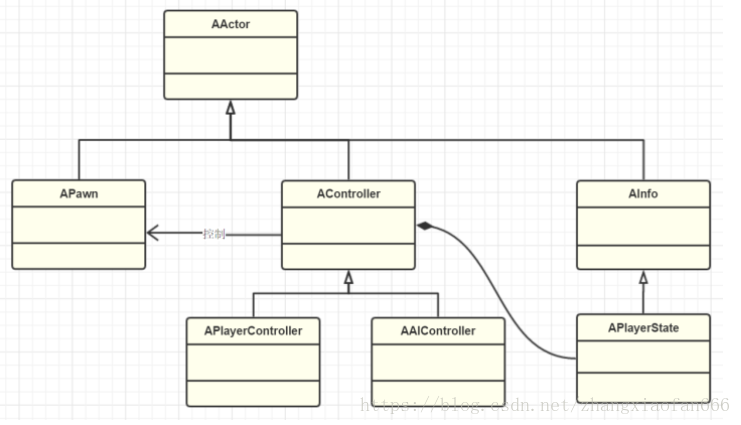

而PlayerController的职责应该是一边控制Pawn，一边负责内部正确的调用PlayerState的数据更新接口。

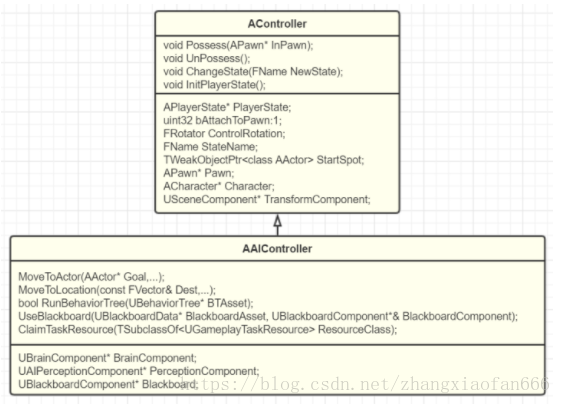

AAIController

同PlayerController对比，少了Camera、Input、UPlayer关联，HUD显示，Voice、Level切换接口，但也增加了一些AI需要的组件：

• Navigation，用于智能根据导航寻路，常用的MoveTo接口就是做这件事情的。而在移动的过程中，因为少了玩家控制的来转向，所以多了一个SetFocus来控制当前的Pawn视角朝向哪个位置。
• AI组件，运行启动行为树，使用黑板数据，探索周围环境，以后如果有别的AI算法方法实现成组件，也应该在本组件内组合启动。
• Task系统，让AI去完成一些任务，也是实现GameplayAbilities系统的一个接口。目前简单来说GameplayAbilities是为Actor添加额外能力属性集合的一个模块，比如HP，MP等。其中的GamePlayEffect也是用来实现Buffer的工具。另外GamePlayTags也是用来给Actor添加标签标记来表明状态的一种机制。目前来说该两个模块似乎都是由Epic的Game Team在维护，所以完成度不是非常的高，用的时候也往往需要根据自己情况去重构调整。

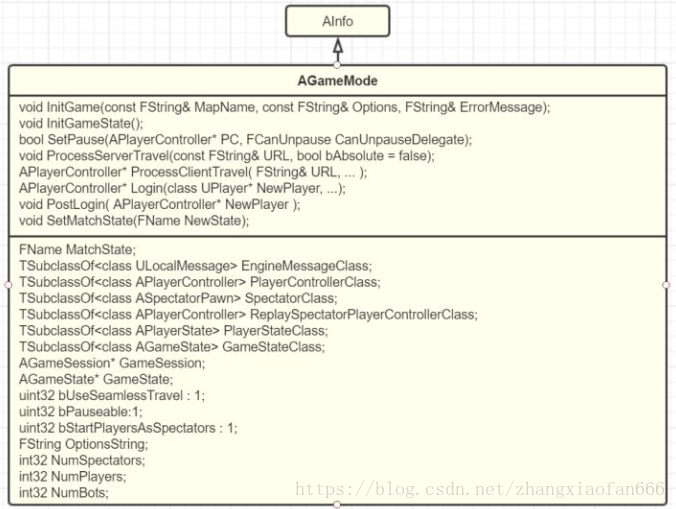

GameMode

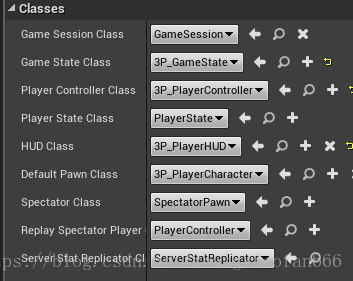

GameMode里登记了游戏里基本需要的类型信息，通过UClass的反射可以自动Spawn出相应的对象添加进关卡。Controller的类型登记也是在此，GameMode就是比Controller更高一级的领导。

GameMode的作用：

1. 游戏内实体的Spawn，不光登记，GameMode既然作为一场游戏的主要负责人，那么游戏的加载释放过程中涉及到的实体的产生，包括玩家Pawn和PlayerController，AIController也都是由GameMode负责。最主要的SpawnDefaultPawnFor、SpawnPlayerController、ShouldSpawnAtStartSpot这一系列函数都是在接管玩家实体的生成和释放，玩家进入该游戏的过程叫做Login（和服务器统一），也控制进来后在什么位置，等等这些实体管理的工作。GameMode也控制着本场游戏支持的玩家、旁观者和AI实体的数目。
2. 游戏的进度，一个游戏支不支持暂停，怎么重启等这些涉及到游戏内状态的操作也都是GameMode的工作之一，SetPause、ResartPlayer等函数可以控制相应逻辑。
3. Level的切换，或者说World的切换更加合适，GameMode也决定了刚进入一场游戏的时候是否应该开始播放开场动画（cinematic），也决定了当要切换到下一个关卡时是否要bUseSeamlessTravel，一旦开启后，你可以重载GameMode和PlayerController的GetSeamlessTravelActorList方法和GetSeamlessTravelActorList来指定哪些Actors不被释放而进入下一个World的Level。

4. 多人游戏的步调同步，在多人游戏的时候，我们常常需要等所有加入的玩家连上之后，载入地图完毕后才能一起开始逻辑。因此UE提供了一个MatchState来指定一场游戏运行的状态，用一个状态机来标记开始和结束的状态，并触发各种回调。

  namespace MatchState
    {
    	extern ENGINE_API const FName EnteringMap;			// We are entering this map, actors are not yet ticking
    	extern ENGINE_API const FName WaitingToStart;		// Actors are ticking, but the match has not yet started
    	extern ENGINE_API const FName InProgress;			// Normal gameplay is occurring. Specific games will have their own state machine inside this state
    	extern ENGINE_API const FName WaitingPostMatch;		// Match has ended so we aren't accepting new players, but actors are still ticking
    	extern ENGINE_API const FName LeavingMap;			// We are transitioning out of the map to another location
    	extern ENGINE_API const FName Aborted;				// Match has failed due to network issues or other problems, cannot continue
    }

思考：多个Level配置不同的GameMode时采用哪个GameMode？

一个World里只会有一个GameMode实例。当有多个Level的时候，一定是PersisitentLevel和多个StreamingLevel，就算它们配置了不同的GameModeClass，UE也只是第一次创建World时加载PersisitentLevel的时候创建GameMode，在后续的LoadStreamingLevel时候，并不会再动态创建出别的GameMode，所以GameMode从始至终只有一个，PersisitentLevel的那个。

思考：Level迁移时GameMode是否保持一致？
在travelling的时候，如果下一个Level的配置的GameModeClass和当前的不同，那么迁移后是哪个GameMode？
无论travelling采用哪种方式，当前的World都会被释放掉，然后加载创建新的World。但这个过程中，有点区别的是根据bUseSeamlessTravel的不同，UE可以选择哪些Actor迁移到下一个World中去（实现方式是先创建个中间过渡World进行二段迁移（为了避免同时加载进两个大地图撑爆内存），具体见引用3）。分两种情况：
不开启bUseSeamlessTravel，那么在travelling的时候（ServerTravel或ClientTravel），当前的World会被释放，所以当前的GameMode就被释放掉。新的World加载，就会根据新的GameModeClass创建新的GameMode。所以这时是不同的。
开启bUseSeamlessTravel，travelling时，当前World的GameMode会调用GetSeamlessTravelActorList：

void AGameMode::GetSeamlessTravelActorList(bool bToTransition, TArray<AActor*>& ActorList)
{
	UWorld* World = GetWorld();

	// Get allocations for the elements we're going to add handled in one go
	const int32 ActorsToAddCount = World->GameState->PlayerArray.Num() + (bToTransition ?  3 : 0);
	ActorList.Reserve(ActorsToAddCount);

	// always keep PlayerStates, so that after we restart we can keep players on the same team, etc
	ActorList.Append(World->GameState->PlayerArray);

	if (bToTransition)
	{
		// keep ourselves until we transition to the final destination
		ActorList.Add(this);
		// keep general game state until we transition to the final destination
		ActorList.Add(World->GameState);
		// keep the game session state until we transition to the final destination
		ActorList.Add(GameSession);

		// If adding in this section best to increase the literal above for the ActorsToAddCount
	}
}

在第一步从CurrentWorld到TransitionWorld的迁移时候，bToTransition==true，这个时候GameMode也会迁移进TransitionWorld（TransitionMap可以在ProjectSettings里配置），也包括GameState和GameSession，然后CurrentWorld释放掉。第二步从TransitionWorld到NewWorld的迁移，GameMode（已经在TransitionWorld中了）会再次调用GetSeamlessTravelActorList，这个时候bToTransition==false，所以第二次的时候如代码所见当前的GameMode、GameState和GameSession就被排除在外了。这样NewWorld再继续InitWorld的时候，一发现当前没有GameMode，就会根据配置的GameModeClass重新生成一个出来。所以这个时候GameMode也是不同的。
结论是，UE的流程travelling，GameMode在新的World里是会新生成一个的，即使Class类型一致，即使bUseSeamlessTravel，因此在travelling的时候要小心GameMode里保存的状态丢失。不过Pawn和Controller默认是一致的。



思考：哪些逻辑应该写在GameMode里？哪些应该写在Level Blueprint里？

• 概念上，Level是表示，World是逻辑，一个World如果有很多个Level拼在一起，那么也就是有了很多个LevelScriptActor，无法想象在那么多个地方写一个完整的游戏逻辑。所以GameMode应该专注于逻辑的实现，而LevelScriptActor应该专注于本Level的表示逻辑，比如改变Level内某些Actor的运动轨迹，或者某一个区域的重力，或者触发一段特效或动画。而GameMode应该专注于玩法，比如胜利条件，怪物刷新等。
• 组合上，同Controller应用到Pawn一样道理，因为GameMode是可以应用在不同的Level的，所以通用的玩法应该放在GameMode里。
• GameMode只在Server存在（单机游戏也是Server），对于已经连接上Server的Client来说，因为游戏的状态都是由Sever决定的，Client只是负责展示，所以Client上是没有GameMode的，但是有LevelScriptActor，所以GameMode里不要写Client特定相关的逻辑，比如操作UI等。但是LevelScriptActor还是有的，而且支持RPC，即使如此，LevelScriptActor还是应该只专注于表现，比如网络中触发一个特效火焰。至于UI，可以通过PlayerController的RPC，然后转发到GameInstance来操作。
• 跟下层的PlayerController比较，GameMode关心的是构建一个游戏本身的玩法，PlayerController关心的玩家的行为。这两个行为是独立正交可以自由组合的。所以想想哪些逻辑属于游戏，哪些属于玩家，就应该清楚写在哪里了。
• 跟上层的GameInstance比较，GameInstance关注的是更高层的不同World之间的逻辑，虽然有时候他也把手伸下来做些UI的管理工作，不过严谨来说，在UE里UI是独立于World的一个结构，所以也还算能理解。因此可以把不同GameMode之间协调的工作交给GameInstance，而GameMode只专注自己的玩法世界。

GameState

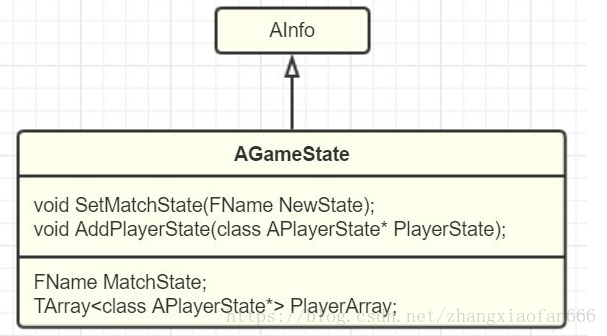

APlayerState用来保存玩家的游戏数据，GameState来保存游戏的状态，跟APlayerState一样，GameState也选择从AInfo里继承，这样在网络环境里也可以Replicated到多个Client上面去。

第一个MatchState和相关的回调就是为了在网络中传播同步游戏的状态使用的（GameMode在Client并不存在，但是GameState是存在的，所以可以通过它来复制），第二部分是玩家状态列表，如果在Client1想看到Client2的游戏状态数据，则Client2的PlayerState就必须广播过来，因此GameState把当前Server的PlayerState都收集了过来，方便访问使用。

开发者可以自定义GameState子类来存储本GameMode的运行过程中产生的数据（那些想要replicated的），如果是GameMode游戏运行的一些数据，又不想要所有的客户端都可以看到，则也可以写在GameMode的成员变量中。重复遍，PlayerState是玩家自己的游戏数据，GameInstance里是程序运行的全局数据。

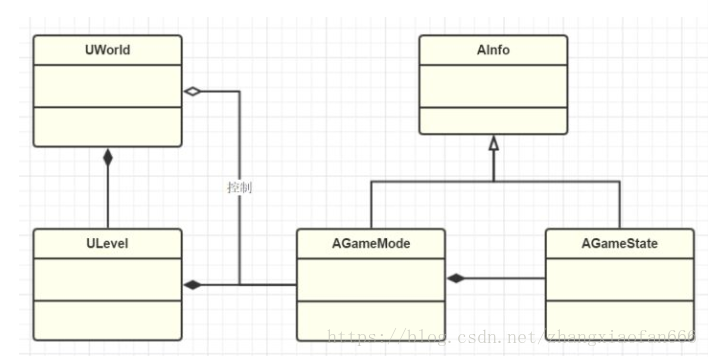

我们关心的是怎么协调好整个场景的表现（LevelBlueprint）和游戏玩法的编写（GameMode）。UE再次用Actor分化派生的思想，用同样套路的AGameMode和AGameState支持了玩法和表现的解耦分离和自由组合，并很好的支持了网络间状态的同步。同时也提供了一个逻辑的实体来负责创建关系内那些关键的Pawn和Controller们，在关卡切换（World）的时候，也有了一个负责对象来处理一些本游戏的特定情况处理。

UE把GameMode和GameState的共同基础部分抽到基类AGameModeBase和AGameStateBase里，并把现在的GameMode和GameState依然当作多人联机的默认实现。想实现简单单机GameMode从AGameModeBase里继承。

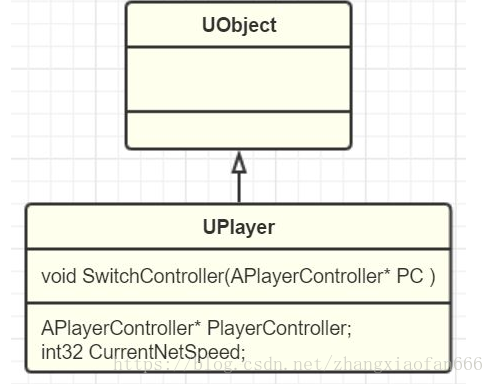

UPlayer

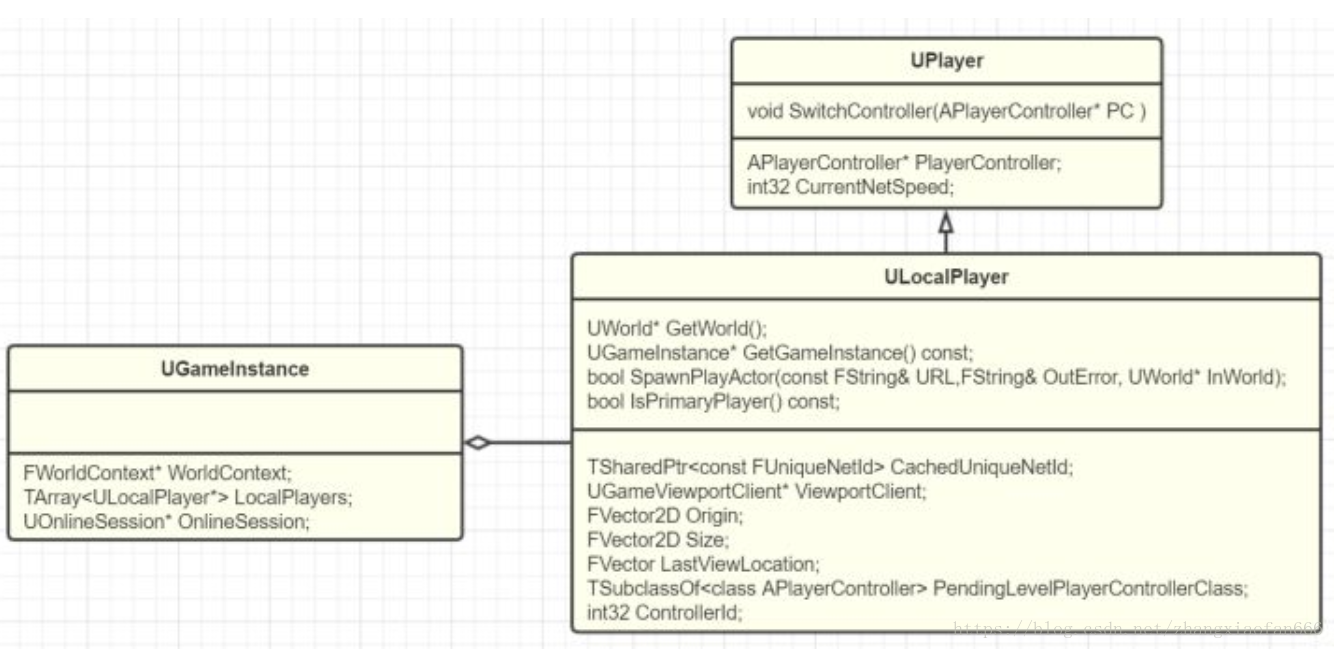

ULocalPlayer

本地玩家，从Player中派生下来LocalPlayer类。对本地环境中，一个本地玩家关联着输入，也一般需要关联着输出。玩家对象的上层就是引擎了，会在GameInstance里保存有LocalPlayer列表。

UE在初始化GameInstance的时候，会先默认创建出一个GameViewportClient，然后在内部再转发到GameInstance的CreateLocalPlayer：

ULocalPlayer* UGameInstance::CreateLocalPlayer(int32 ControllerId, FString& OutError, bool bSpawnActor)
{
	ULocalPlayer* NewPlayer = NULL;
	int32 InsertIndex = INDEX_NONE;
	const int32 MaxSplitscreenPlayers = (GetGameViewportClient() != NULL) ? GetGameViewportClient()->MaxSplitscreenPlayers : 1;
    //已略去错误验证代码，MaxSplitscreenPlayers默认为4
	NewPlayer = NewObject<ULocalPlayer>(GetEngine(), GetEngine()->LocalPlayerClass);
	InsertIndex = AddLocalPlayer(NewPlayer, ControllerId);
	if (bSpawnActor && InsertIndex != INDEX_NONE && GetWorld() != NULL)
	{
		if (GetWorld()->GetNetMode() != NM_Client)
		{
			// server; spawn a new PlayerController immediately
			if (!NewPlayer->SpawnPlayActor("", OutError, GetWorld()))
			{
				RemoveLocalPlayer(NewPlayer);
				NewPlayer = NULL;
			}
		}
		else
		{
			// client; ask the server to let the new player join
			NewPlayer->SendSplitJoin();
		}
	}
	return NewPlayer;
}

如果是在Server模式，会直接创建出ULocalPlayer，然后创建出相应的PlayerController。而如果是Client（比如Play的时候选择NumberPlayer=2,则有一个为Client），则会先发送JoinSplit消息到服务器，在载入服务器上的Map之后，再为LocalPlayer创建出PlayerController。

而在每个PlayerController创建的过程中，在其内部会调用InitPlayerState：

void AController::InitPlayerState()
{
	if ( GetNetMode() != NM_Client )
	{
		UWorld* const World = GetWorld();
		const AGameModeBase* GameMode = World ? World->GetAuthGameMode() : NULL;
		//已省略其他验证和无关部分
		if (GameMode != NULL)
		{
			FActorSpawnParameters SpawnInfo;
			SpawnInfo.Owner = this;
			SpawnInfo.Instigator = Instigator;
			SpawnInfo.SpawnCollisionHandlingOverride = ESpawnActorCollisionHandlingMethod::AlwaysSpawn;
			SpawnInfo.ObjectFlags |= RF_Transient;	// We never want player states to save into a map
			PlayerState = World->SpawnActor<APlayerState>(GameMode->PlayerStateClass, SpawnInfo );

			// force a default player name if necessary
			if (PlayerState && PlayerState->PlayerName.IsEmpty())
			{
				// don't call SetPlayerName() as that will broadcast entry messages but the GameMode hasn't had a chance
				// to potentially apply a player/bot name yet
				PlayerState->PlayerName = GameMode->DefaultPlayerName.ToString();
			}
		}
	}
}

这样LocalPlayer最终就和PlayerState对应了起来。而网络联机时其他玩家的PlayerState是通过Replicated过来的。

前文提到说一个World管理多个Level，并负责它们的加载释放。那么，问题来了，一个游戏里是只有一个World吗？



WorldContext

答案是否定的，首先World就不是只有一种类型，比如编辑器本身就也是一个World，里面显示的游戏场景也是一个World，这两个World互相协作构成了我们的编辑体验。然后点播放的时候，引擎又可以生成新的类型World来让我们测试。简单来说，UE其实是一个平行宇宙世界观。
以下是一些世界类型：

namespace EWorldType
{
	enum Type
	{
		None,		// An untyped world, in most cases this will be the vestigial worlds of streamed in sub-levels
		Game,		// The game world
		Editor,		// A world being edited in the editor
		PIE,		// A Play In Editor world
		Preview,	// A preview world for an editor tool
		Inactive	// An editor world that was loaded but not currently being edited in the level editor
	};
}

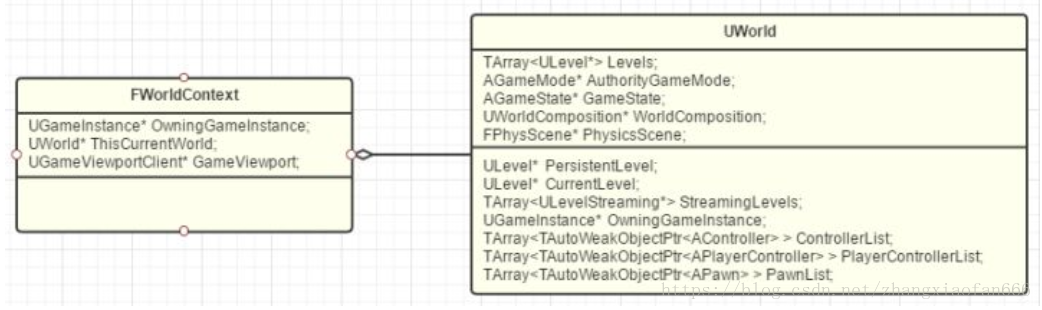

而UE用来管理和跟踪这些World的工具就是WorldContext：

FWorldContext保存着ThisCurrentWorld来指向当前的World。而当需要从一个World切换到另一个World的时候（比如说当点击播放时，就是从Preview切换到PIE），FWorldContext就用来保存切换过程信息和目标World上下文信息。所以一般在切换的时候，比如OpenLevel，也都会需要传FWorldContext的参数。一般就来说，对于独立运行的游戏，WorldContext只有唯一个。而对于编辑器模式，则是一个WorldContext给编辑器，一个WorldContext给PIE（Play In Editor）的World。一般来说我们不需要直接操作到这个类，引擎内部已经处理好各种World的协作。
不仅如此，同时FWorldContext还保存着World里Level切换的上下文：

struct FWorldContext
{
    [...]
	TEnumAsByte<EWorldType::Type>	WorldType;

	FSeamlessTravelHandler SeamlessTravelHandler;

	FName ContextHandle;

	/** URL to travel to for pending client connect */
	FString TravelURL;

	/** TravelType for pending client connects */
	uint8 TravelType;

	/** URL the last time we traveled */
	UPROPERTY()
	struct FURL LastURL;

	/** last server we connected to (for "reconnect" command) */
	UPROPERTY()
	struct FURL LastRemoteURL;

}

这里的TravelURL和TravelType就是负责设定下一个Level的目标和转换过程。

思考：为何Level的切换信息不放在World里？
因为UE有一个逻辑，一个World只有一个PersistentLevel（见上篇），而当我们OpenLevel一个PersistentLevel的时候，实际上引擎做的是先释放掉当前的World，然后再创建个新的World。所以如果我们把下一个Level的信息放在当前的World中，就不得不在释放当前World前又拷贝回来一遍了。

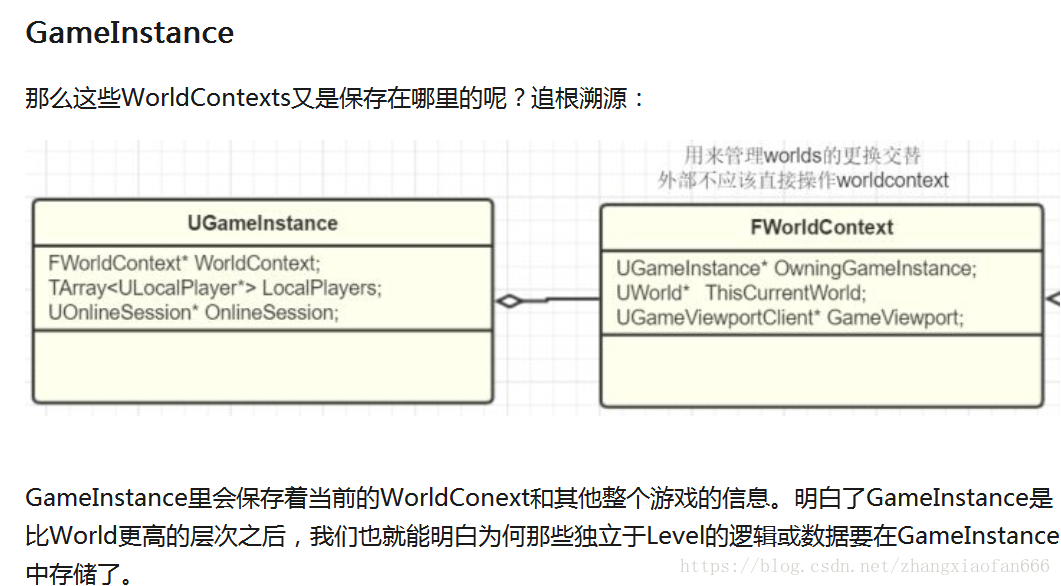

GameInstance这个类可以跨关卡存在，不会因为切换关卡或者游戏模式而销毁，但是GameMode和PlayerController就会在切换关卡或游戏模式时销毁重置，里面的状态不能保存，如果想在下一关卡中保存上一关卡的角色位置，就在GameInstance中保存。

Engine

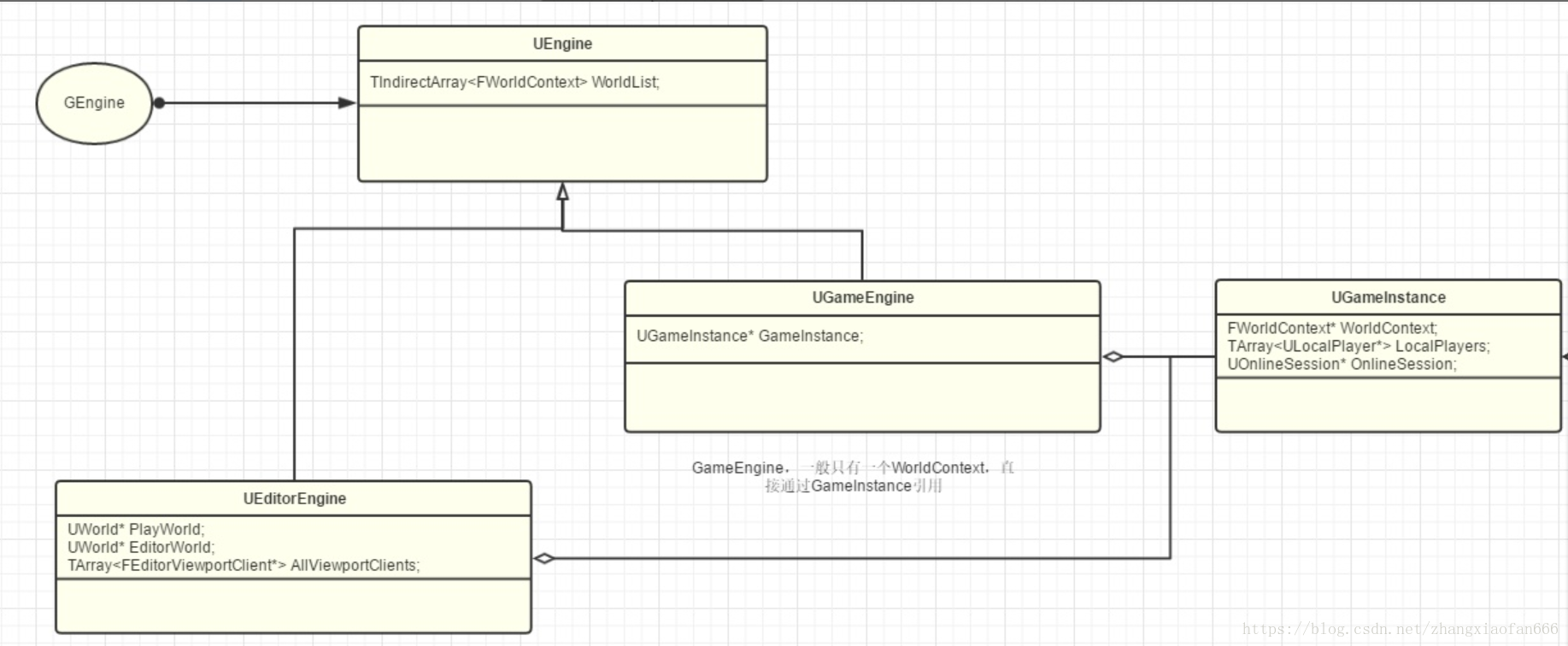

此处UEngine分化出了两个子类：UGameEngine和UEditorEngine。众所周知，UE的编辑器也是UE用自己的引擎渲染出来的，采用的也是Slate那套UI框架。好处有很多，比如跨平台比较统一，UI框架可以复用一套控件库，Dogfood等等，所以本质上来说，UE的编辑器其实也是个游戏！我们是在编辑器这个游戏里面创造我们自己的另一个游戏。所以UE会在不同模式下根据编译环境而采用不同的具体Engine类，而在基类UEngine里通过一个WorldList保存了所有的World。



GamePlay架构

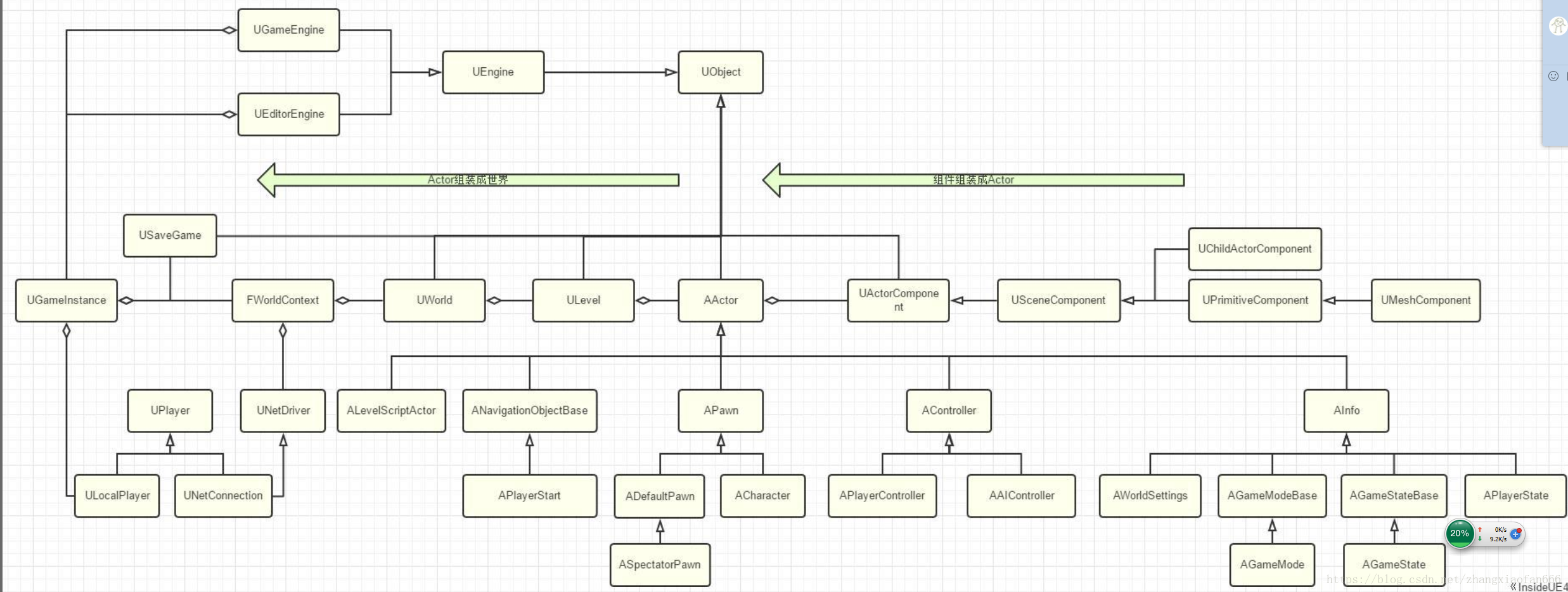

一些相关的重要的类

UE基于UObject的机制出发，构建出了纷繁复杂的游戏世界，几乎所有的重要的类都直接或间接的继承于UObject，都能充分利用到UObject的反射等功能，大大加强了整体框架的灵活度和表达能力。比如GamePlay中最常用到根据某个Class配置在运行时创建出特定的对象的行为就是利用了反射功能；而网络里的属性同步也是利用了UObject的网络同步RPC调用(Actor中具有的属性应该是复制属性)；一个Level想保存成uasset文件，或者USaveGame想存档，也都是利用了UObject的序列化；而利用了UObject的CDO（Class Default Object），在保存时候也大大节省了内存；这么多Actor对象能在编辑器里方便的编辑，也得益于UObject的属性编辑器集成；对象互相引用的从属关系有了UObject的垃圾回收之后我们就不用担心会释放问题了。想象一下如果一开始没有设计出UObject，那么这个GamePlay框架肯定是另一番模样了。

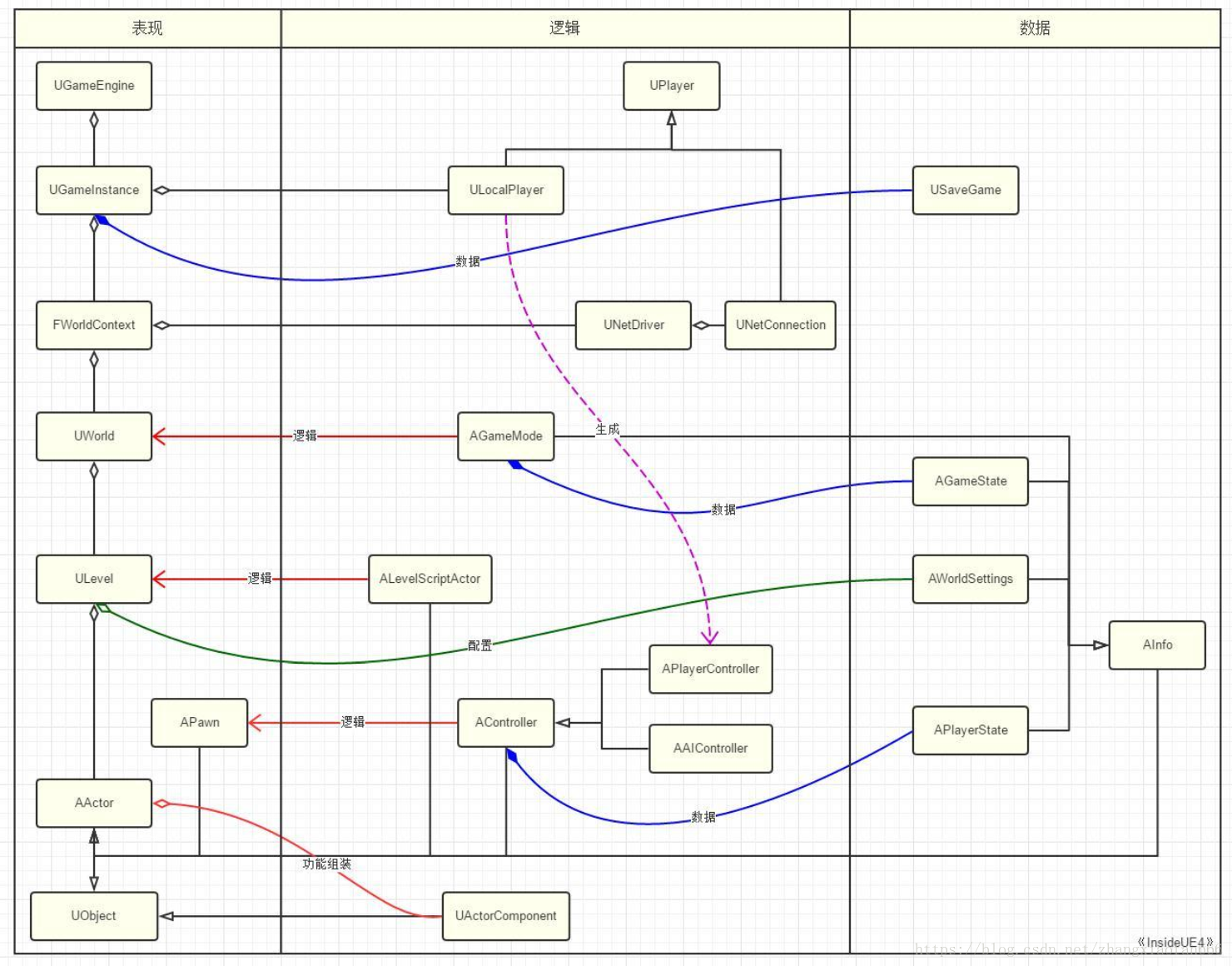

整个游戏的MVC层：

按照MVC的思想，我们可以把整个游戏的GamePlay分为三大部分：表现（View）、逻辑（Controller）、数据（Model）。一图胜千言：
