一种由旋转的六边形和八边形构成的多面体弹头

一种由旋转的六边形和八边形构成的多面体弹头
所属技术领域：
本发明涉及一种由旋转的六边形和八边形构成的多面体弹头，尤其是一种多面体导弹弹头。
背景技术：
传统导弹弹头在飞行中很难改变飞行轨迹，这就造成了导弹极易被敌方拦截。一种由旋转的六边形和八边形构成的多面体弹头，是一种由2个相互垂直旋转的六边形构成的多面体和一个旋转的八边形构成的多面体组成的多面体导弹弹头。由于这种导弹的特殊的多面体结构，这种导弹具有高度的灵活性，飞行稳定性。




实用新型内容：
一种由旋转的六边形和八边形构成的多面体弹头，是一种由2个相互垂直旋转的六边形构成的多面体和一个旋转的八边形构成的多面体组成的多面体导弹弹头。这个多面体导弹弹头是一种类似于1个圆柱体加2个顶角为120度的圆锥体构成的多面体导弹弹头。在这个多面体导弹弹头中间凸出很多小凸起，这些部位可以起到和机翼相同的作用，即可以稳定导弹的的飞行。这种特殊的结构有利于导弹的飞行稳定性。
本发明专利解决技术问题所采用的技术方案是：
如图1所示，一个旋转的六边形绕X轴中心线旋转360度，这样就构成了一个两头是顶角为120度的圆锥，中间是圆柱的多面体（2）。这个六边形的外接圆的直径是2000mm。另外一个旋转的六边形绕Y轴中心线旋转360度，这样就构成了一个两头是顶角为120度的圆锥，中间是圆柱的多面体（2）。这个六边形的外接圆的直径是2000mm。这两个六边形的中心线分别位于X轴和Y轴，它们的中心线相互垂直。一个六边形的中心线位于坐标轴X轴，另外一个六边形的中心线位于坐标轴Y轴。因为该椎体的横截面三角形的顶角为135度，所以它可以将所受迎面气流的力分解为沿X轴的力和沿Y轴的力，这两个力的大小刚好有利于导弹在飞行中的稳定性和灵活性。
还有一个八边形（1）的中心线位于X轴，这个八边形（1）绕中心线旋转360度，这样就构成了一个多面体。这个八边形的外接圆直径为2000mm。这个多面体（1）的两端是两个椎体，这两个椎体的大小相同，方向相反。每个椎体的横截面三角形的顶角为135度。因为该椎体的横截面三角形的顶角为135度，所以它可以将所受迎面气流的力分解为沿X轴的力和沿Y轴的力，这两个力的大小刚好有利于导弹在飞行中的稳定性和灵活性。这个多面体（1）的中间是两个横截面是梯形的圆柱体，这两个圆柱体大小相等方向相反。这种多面体外形有利于导弹在飞行中的稳定性和灵活性。
由于绕X轴旋转的六边形构成的多面体（2）有上下两部分从绕X轴旋转的八边形构成的多面体（1）内部伸处，由于绕Y轴旋转的六边形构成的多面体（3）有上下两部分从绕X轴旋转的八边形构成的多面体（1）内部伸处，这些伸出来的部分（5）就像凸出多面体的小山包一样，可以稳定弹头的飞行。在这些伸出的部位里面安装电机，让这些部位在多面体外部左右摆动，就可以达到改变导弹弹头飞行轨迹的目的。
这个凹凸不平的多面体的尾部是一个凹进去的半圆球体，在这个半圆球体的表面安装了一台火箭发动机（4），这个火箭发动机（4）的喷管的横截面梯形的底角是85度。这个火箭发动机的喷管从凹进去的半圆球体表面伸出30.79mm，这种结构有利于推动导弹的飞行和改变导弹的飞行。

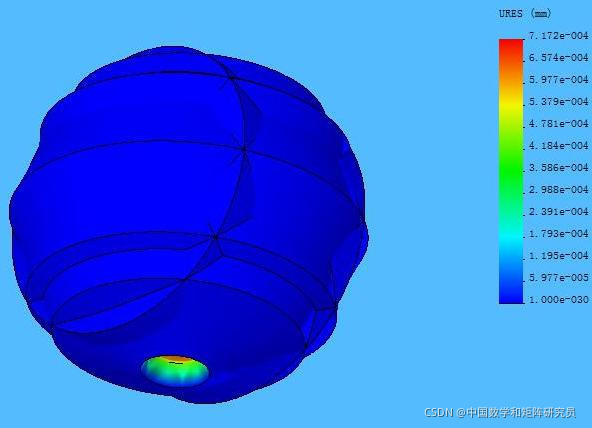

使用SOLIDWORKS2006软件给这个多面体弹头做有限元静态应力分析，弹头尾部火箭发动机部位的变形量最大，大概为0.0007172mm，弹头的安全系数为152.164。
该弹头的3D文件可以在百度网盘链接: 链接:

https://pan.baidu.com/s/1ODiBnJcMx2lGFM6eCsb_iw

提取码: nn9u。
链接: https://pan.baidu.com/s/1Y3POsXywIqWFR1Knxkn1Nw 提取码: s9xc

本发明专利的有益效果是，采用本发明所述的导弹弹头，是一种类似于1个圆柱体加2个顶角为120度的圆锥体构成的多面体导弹弹头，它具有非常良好的飞行稳定性和灵活性。
附图说明：
下面结合附图和实施方式对本实用新型进一步说明。

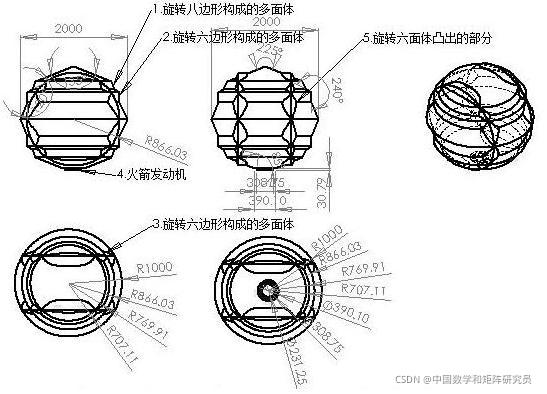

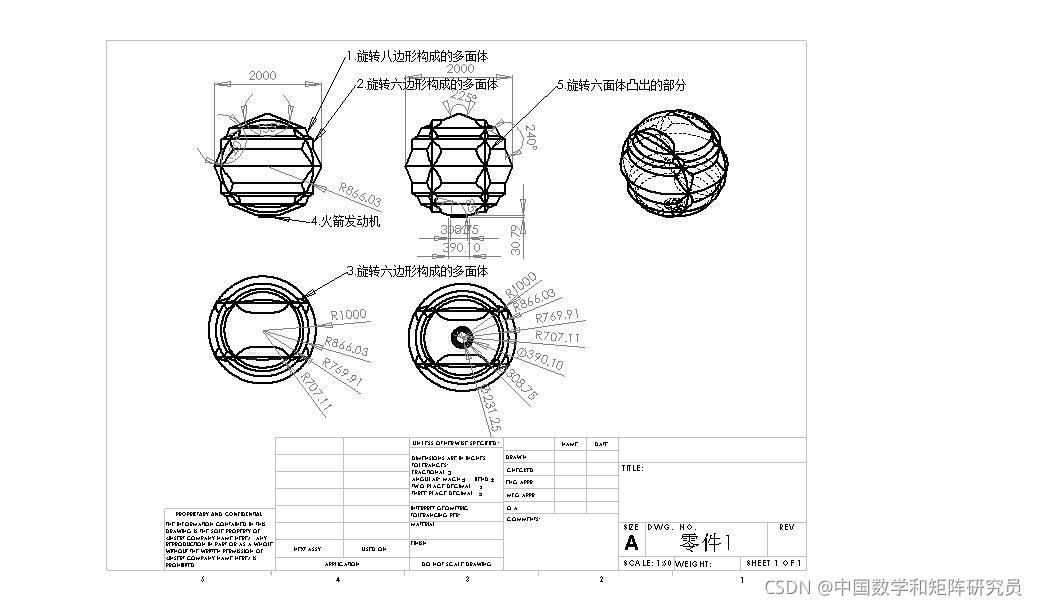

图1是导弹弹头结构图。
在图1中，1. 绕X轴中心线旋转的八边形构成的多面体，2. 绕X轴中心线旋转的六边形构成的多面体，3. 绕Y轴中心线旋转的六边形构成的多面体，4. 火箭发动机，5.多面体外部突出的的部位。
在图1中，绕X轴中心线旋转的六边形构成的多面体（2）套在绕X轴中心线旋转的八边形构成的多面体（1）外部，绕Y轴中心线旋转的六边形构成的多面体（2）套在绕X轴中心线旋转的八边形构成的多面体（1）外部，火箭发动机（4）安装在多面体（1）尾部凹陷的半球体上面，多面体外部突出的的部位从多面体表面伸出。
具体实施方式：
绕X轴中心线旋转的六边形构成的多面体（2）和绕X轴中心线旋转的八边形构成的多面体（1）中心线相互重合。绕Y轴中心线旋转的六边形构成的多面体（3）和绕X轴中心线旋转的八边形构成的多面体（1）中心线相互重合。多面体外部突出的的部位的里面安装有驱动电机，驱动点击可以使多面体外部突出的的部位左右摇摆，进而改变导弹的飞行轨迹。

图1
