一起学nRF51xx 2 - clock







前言

      上一节，我们成功地操控了GPIO，并点亮了LED,同时我们还用nrf_delay_ms函数实现了较高精度的延时操作，细心的朋友可以会发现，我们好像并没有设置系统时钟，那么上一讲中真正用的是时钟哪什么，我们又将如何去修改主时钟呢。这一我们将完成这一工作。

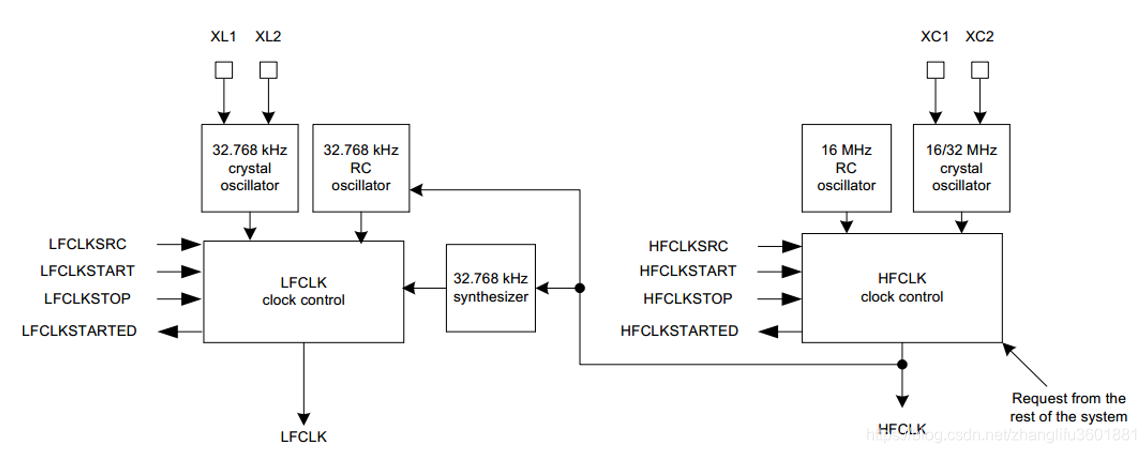

Nrf51822的时钟系统如下图所示：

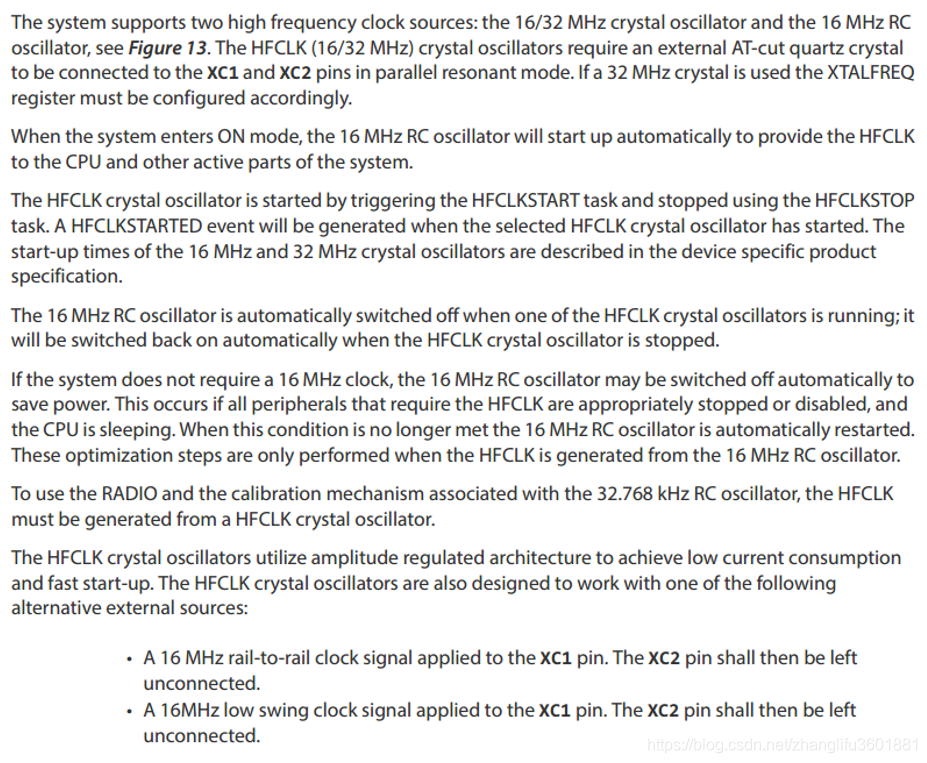

关于Hfclk时钟有如下描述：

本节将给大家展示如何选择外部晶振作为HFCLK时钟源。

示例详解

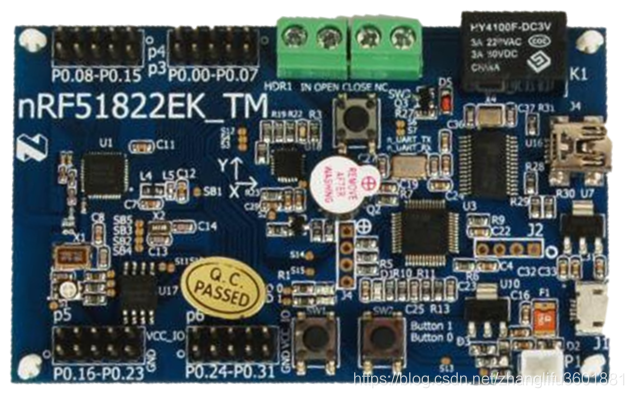

基于硬件平台： nrf51822ek_tm开发板。

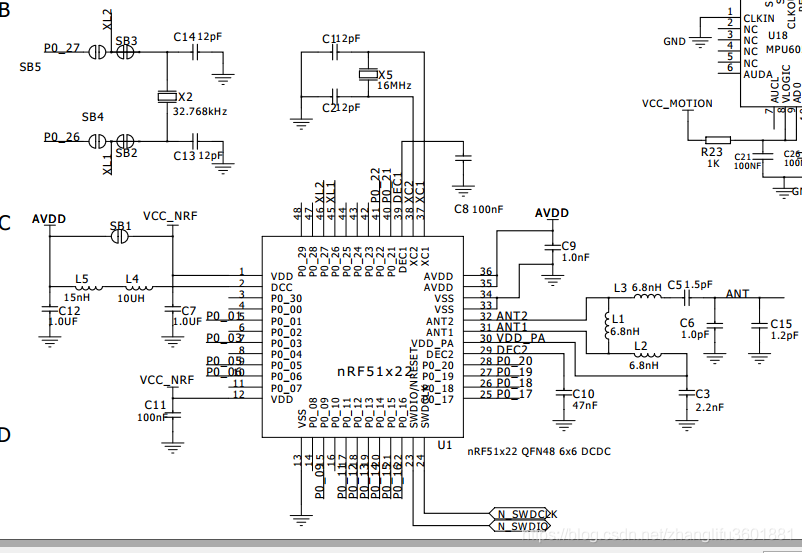

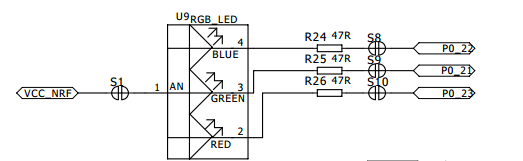

本示例所用的最小系统板原理图：



1. 1. 工程创建：

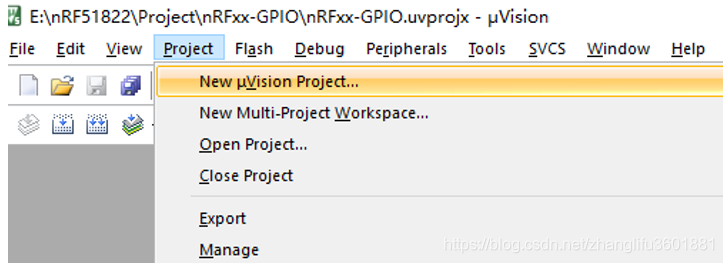

      1. 打开KEIL,新建一个空工程：Project->New uVision Project

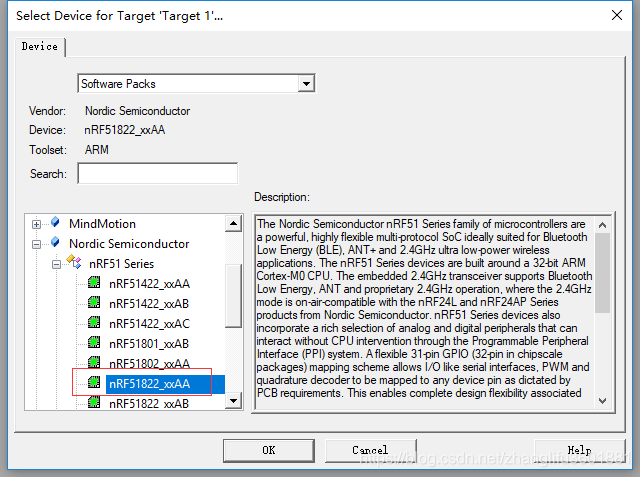

工程名为nrfxx-gpio确认后按下图选择芯片为nrf51822_xxAA->ok

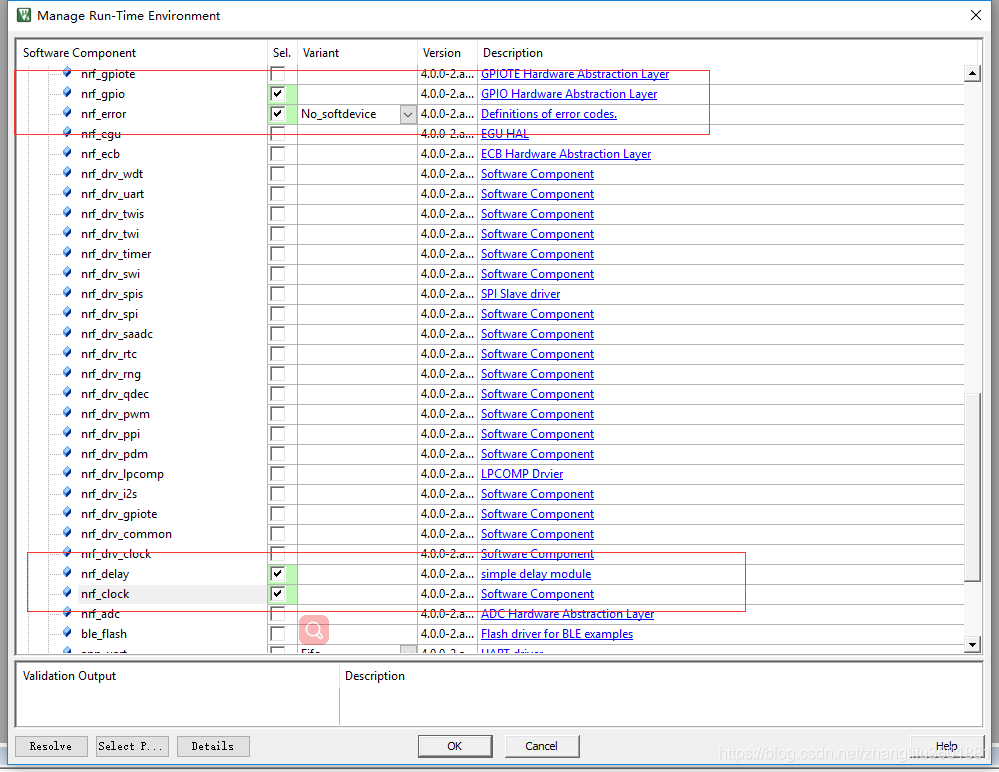

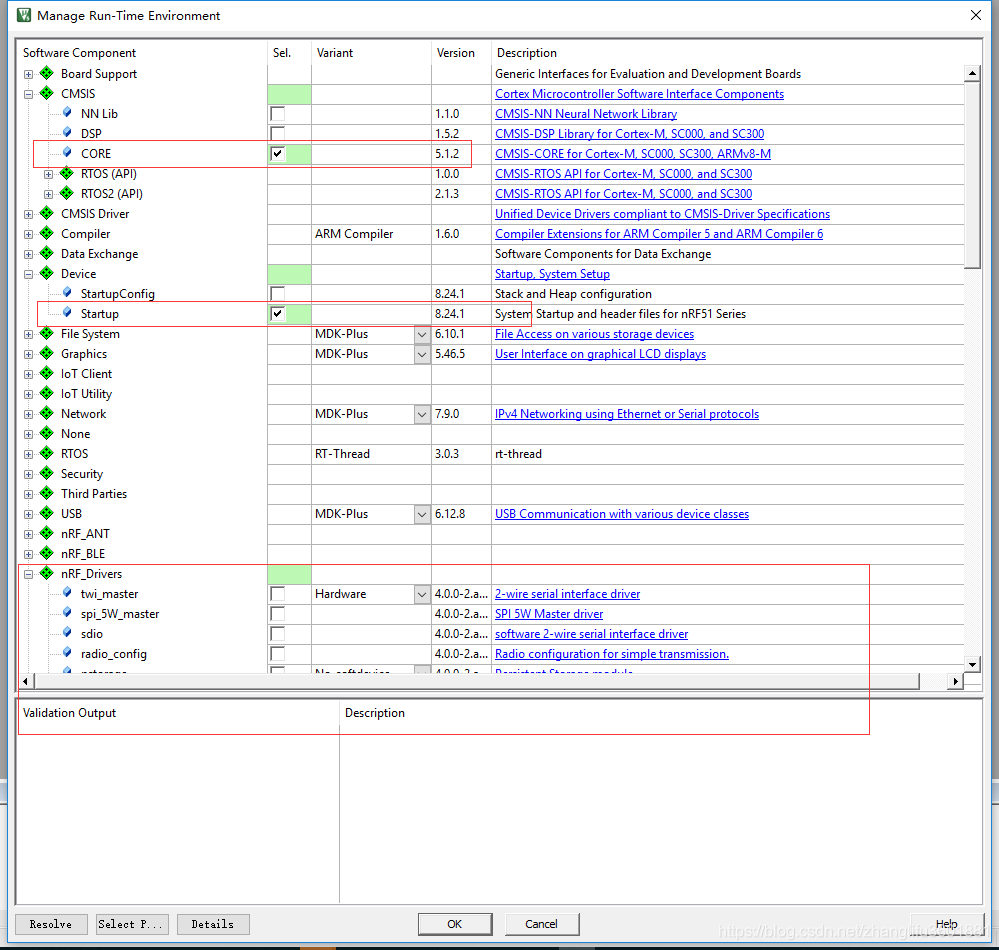

在弹出的对话框中勾选CMSIS中的CORE；Device中的Startup(后面有nrf51 Series字样的)；在nrf_device中勾选nrf_delay,nrf_gpio, nrf_err, nrf_clock.



OK之后工程自动生成如下代码：

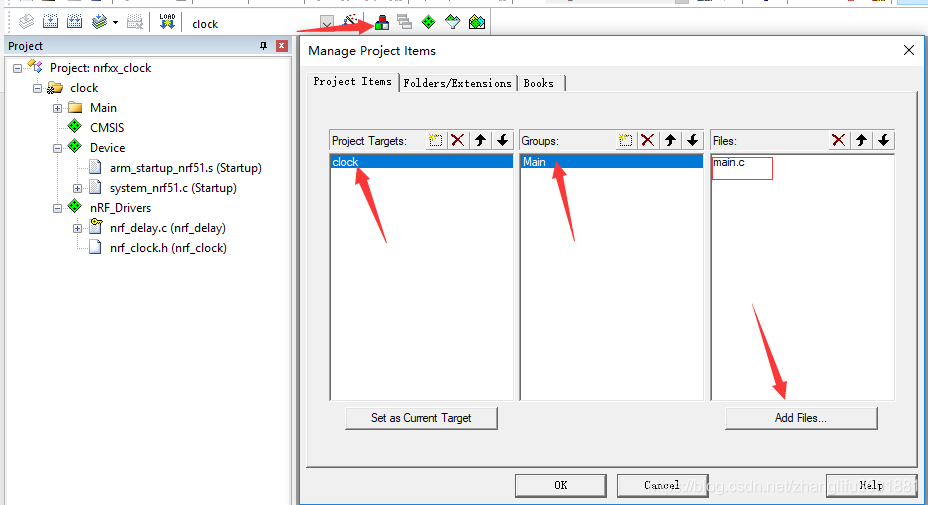

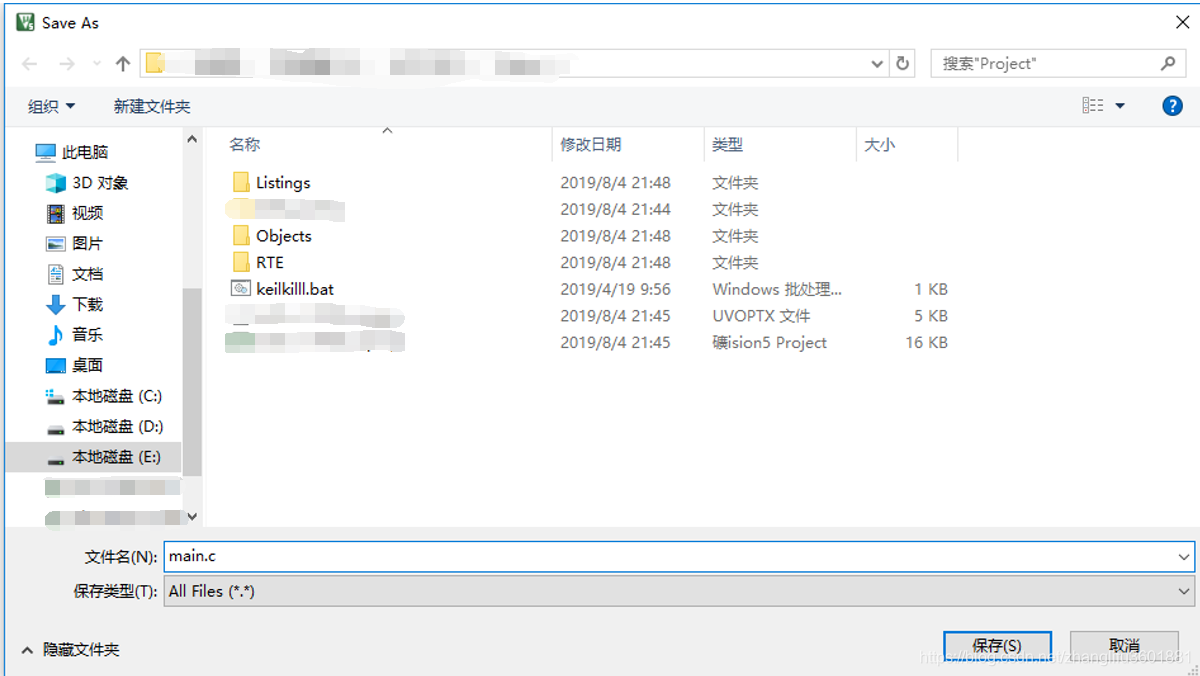

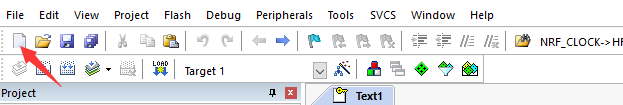

新建一个空白文档，保存为main.c,并加入工程中：





1. 1. 工程代码

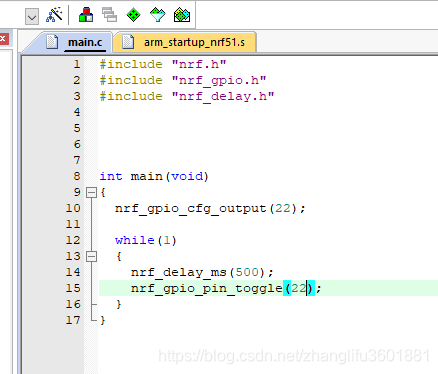

      1. OK之后在man.c中加入如下代码：

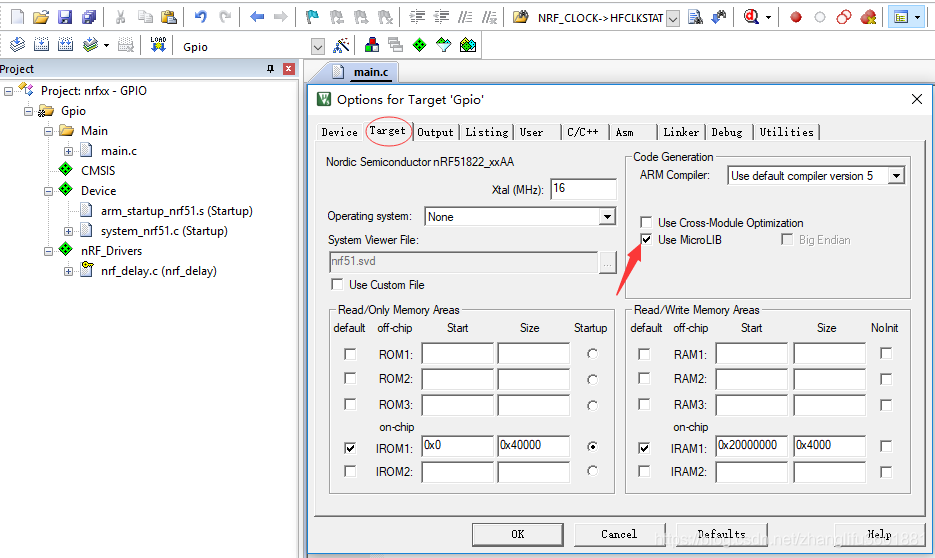

配置工程，选择使用MicroLIB库，可以减小程序体积：

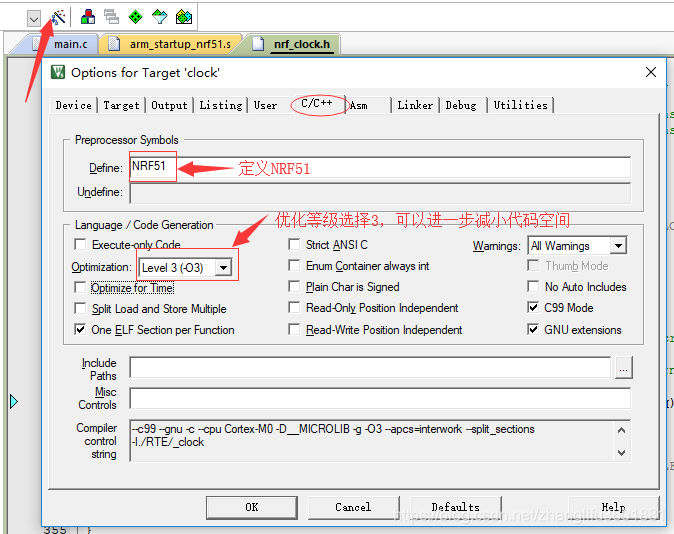

加入NRF51定义，并选择化等级3，可以减小程序体积，但仿真运行时可能会出现与代码顺序不一致现象：

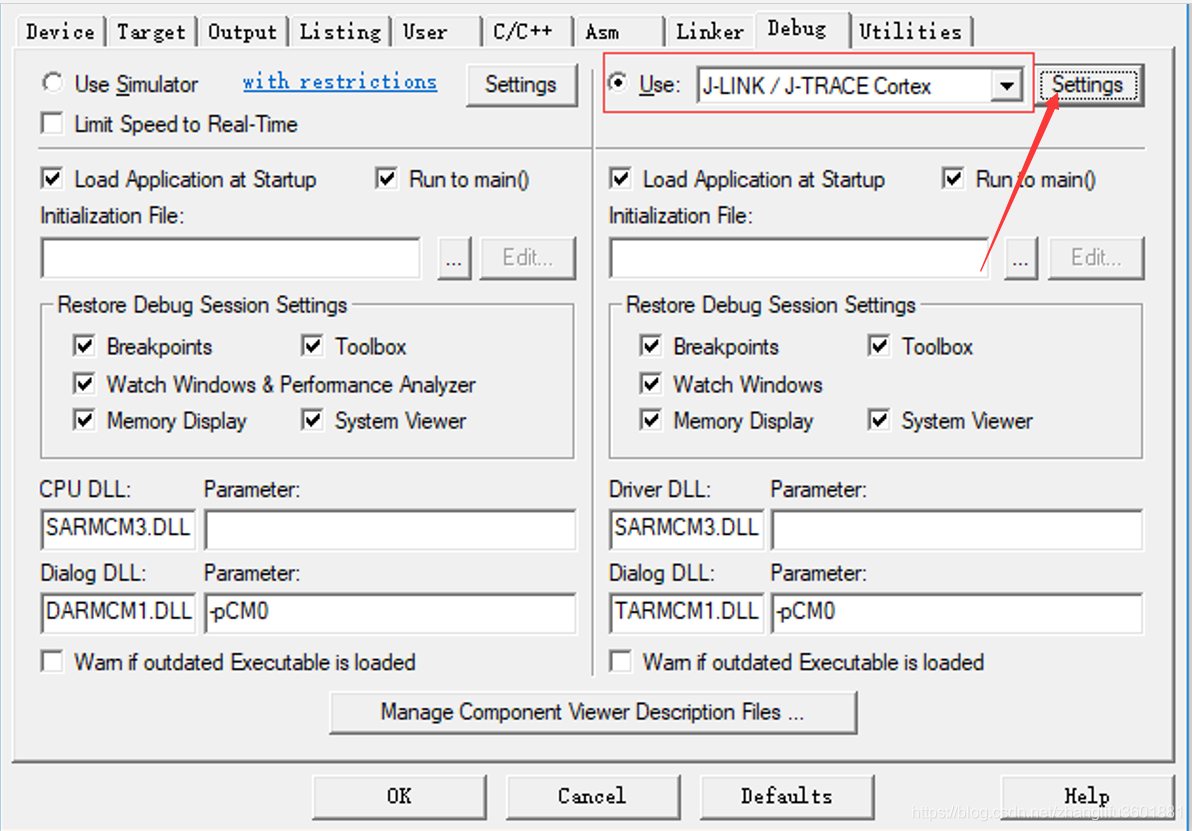

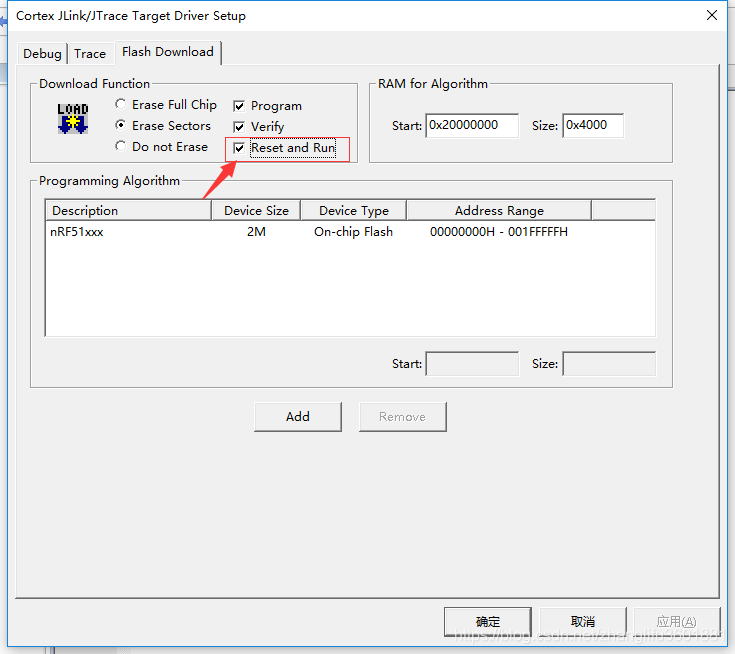

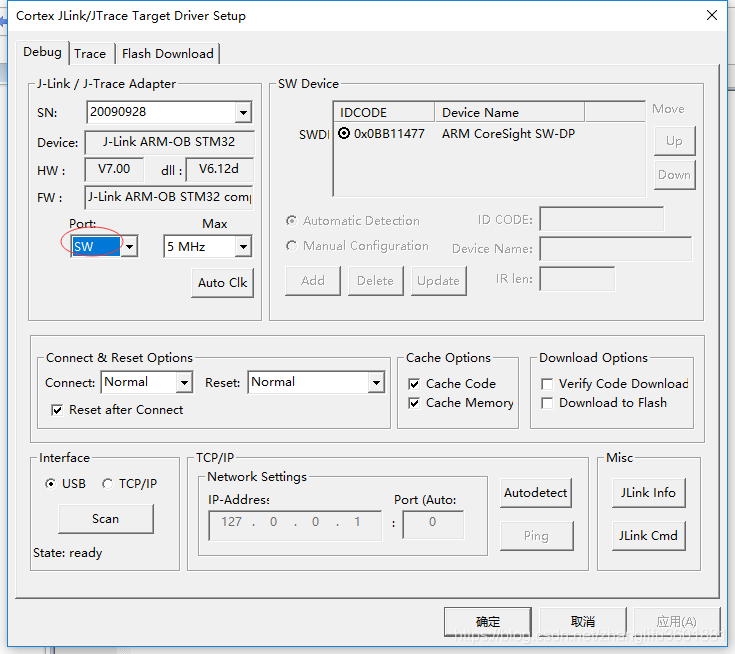

调试工具选择J-LINK,并将接口设置为SW口勾选下载程序后自动复位及运行：

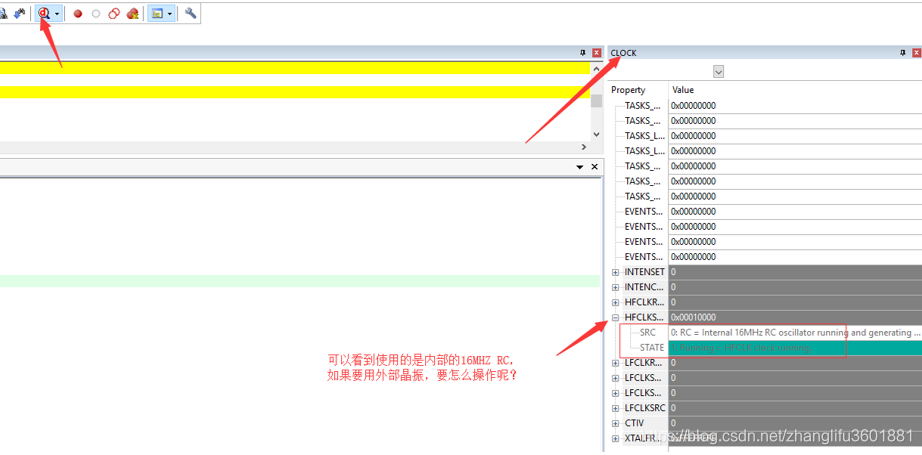

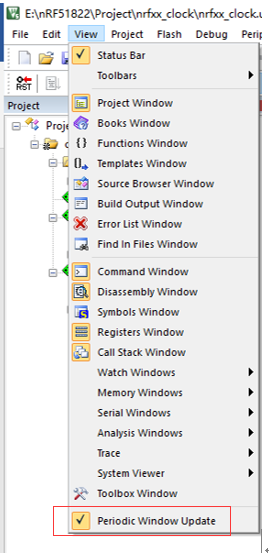

1. 1. 编译工程,仿真调试-》全速运行后Peripherals->ClOCK查看CLOCK寄存器值（开始自动更新结果）：

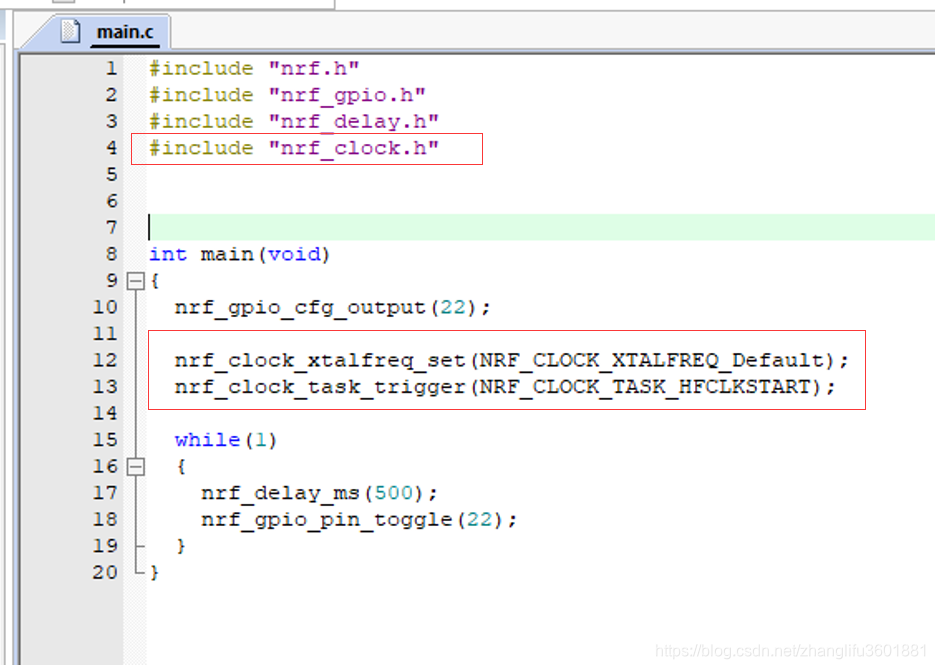

如何选择HFCLK时钟源为外部晶振呢，可以按如下操作：

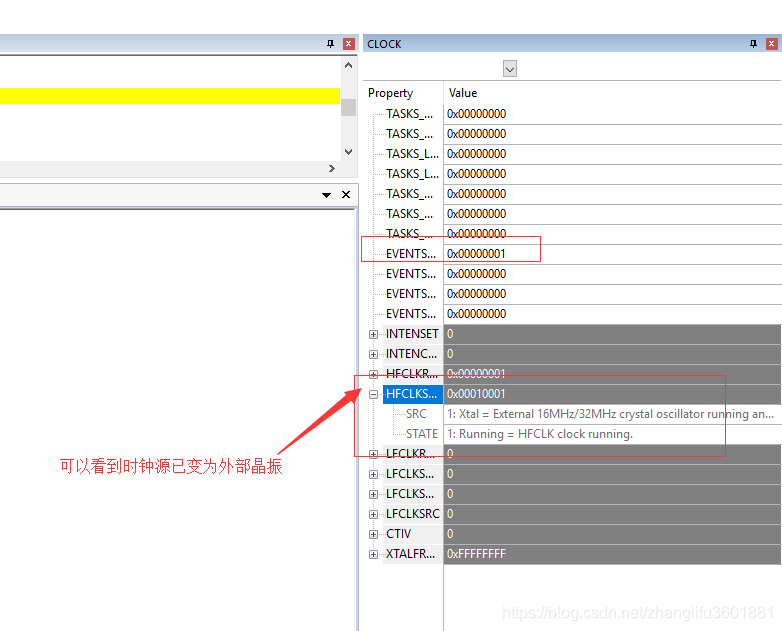

再次编译运行，开始自动更新结果，查看clock寄存器结果：

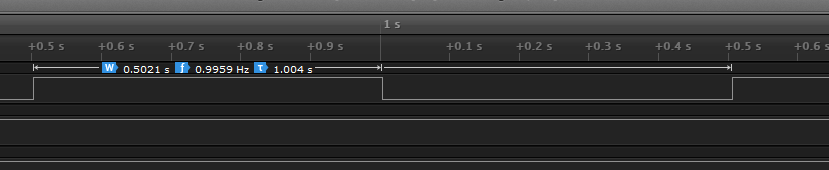

晶振为16Mhz,同样可以看到蓝色LED在闪烁（亮500ms 灭500ms ）对应的波形如下所示：

OK,本期实验完成！下期见！同时如果大家有什么疑问或是有想了解的其它内容，也欢迎大家留言！！最后喜欢这个公众号的同学们记得加关注了，会有不定期技术干货推出！！

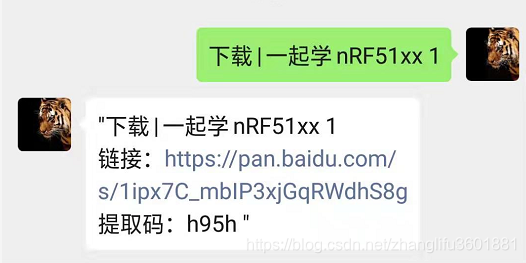

文中源码资料下载，在公众号里给十三发消息:
