STM32 基础系列教程 20 - RTC

前言

学习stm32 RTC（实时时钟）的使用，学会用RTC实现钟表功能。



示例详解

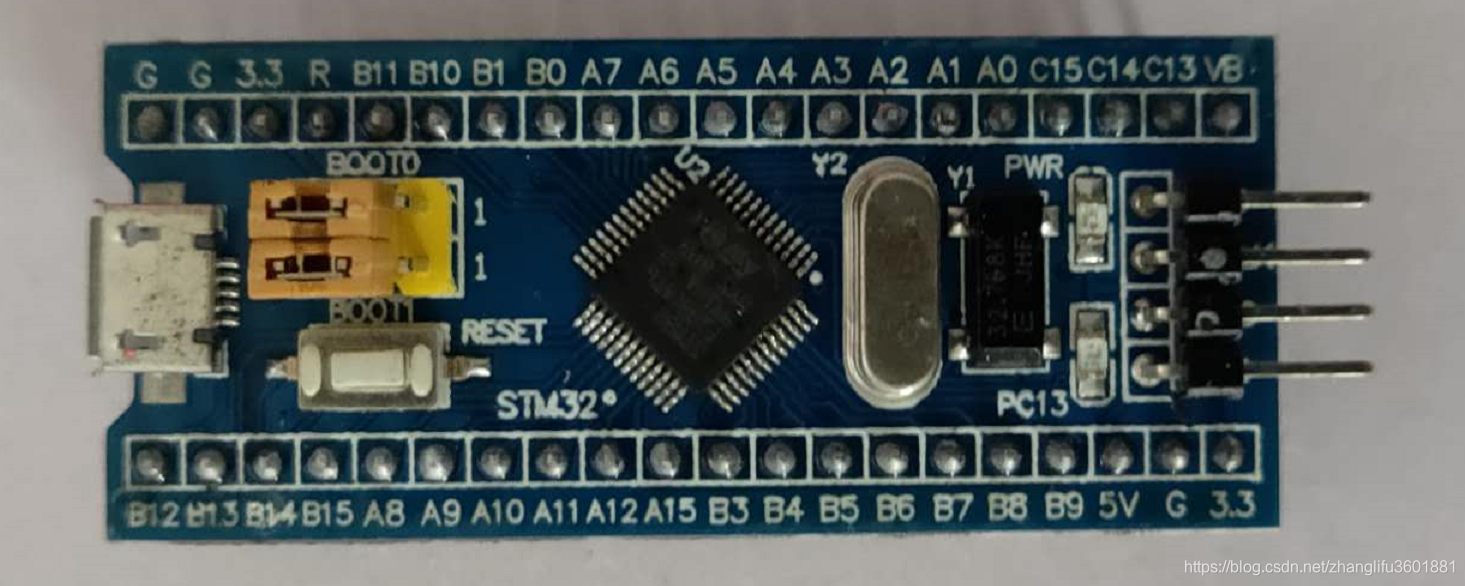

基于硬件平台： STM32F10C8T6最小系统板， MCU 的型号是 STM32F103c8t6, 使用stm32cubemx 工具自动产生的配置工程，使用KEIL5编译代码。

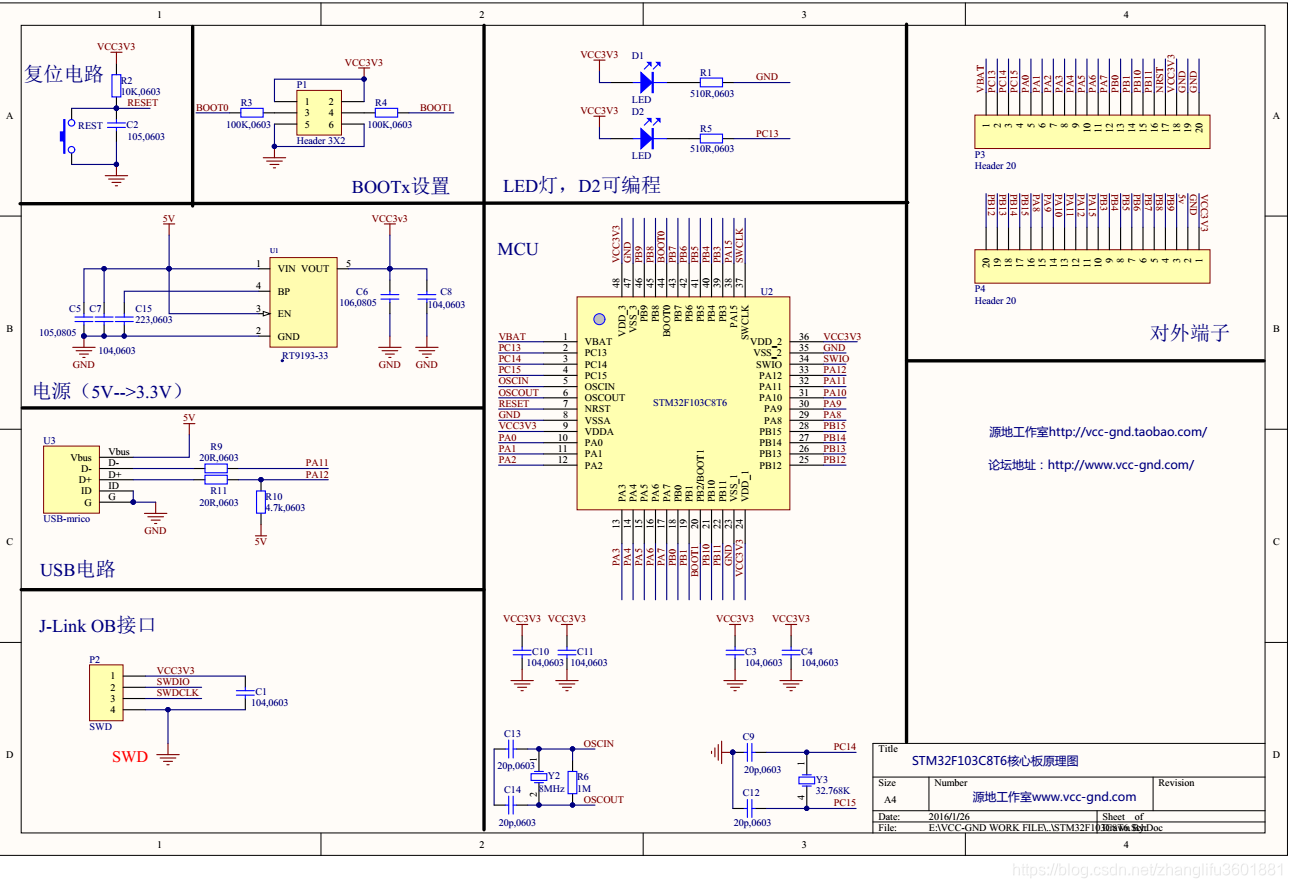

本示例所用的最小系统板原理图：



1. 1. 从本节开始，关于CUBEMX工具及KEIL工具的操作将不再细讲，如果还有不熟悉的可以查看之前的教程文档。下面直接介绍工程配置：

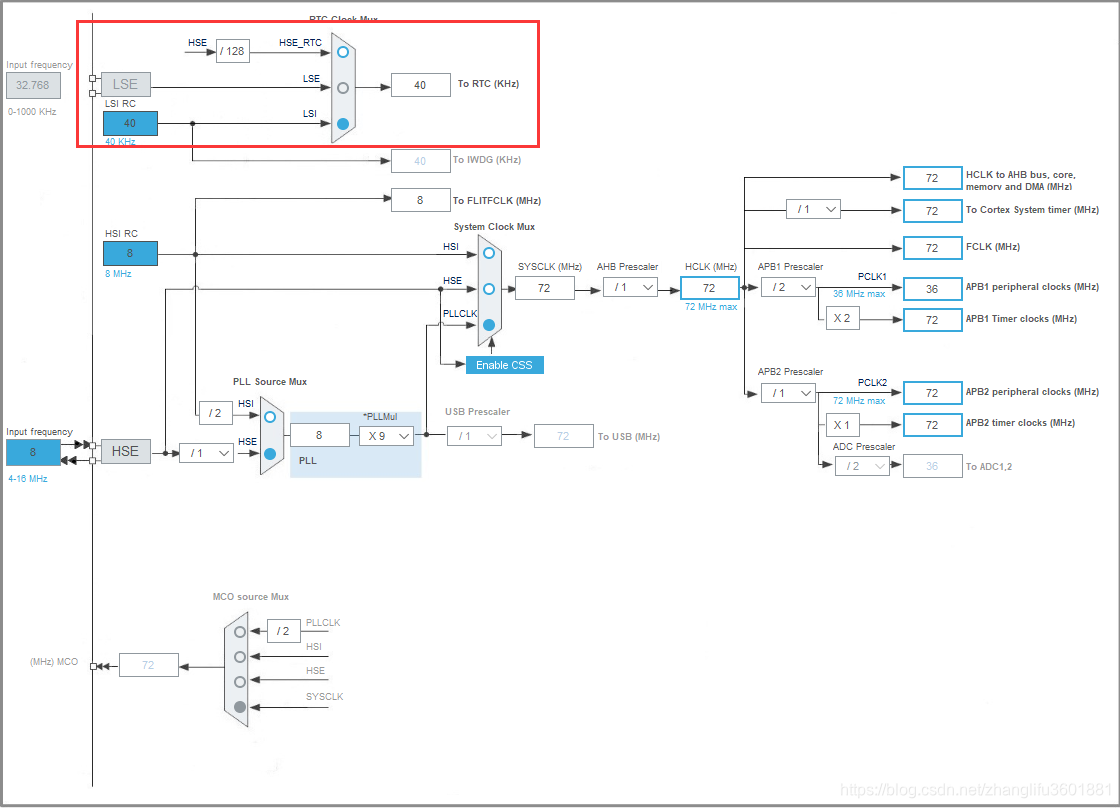

1. 1. 1. 系统时钟树

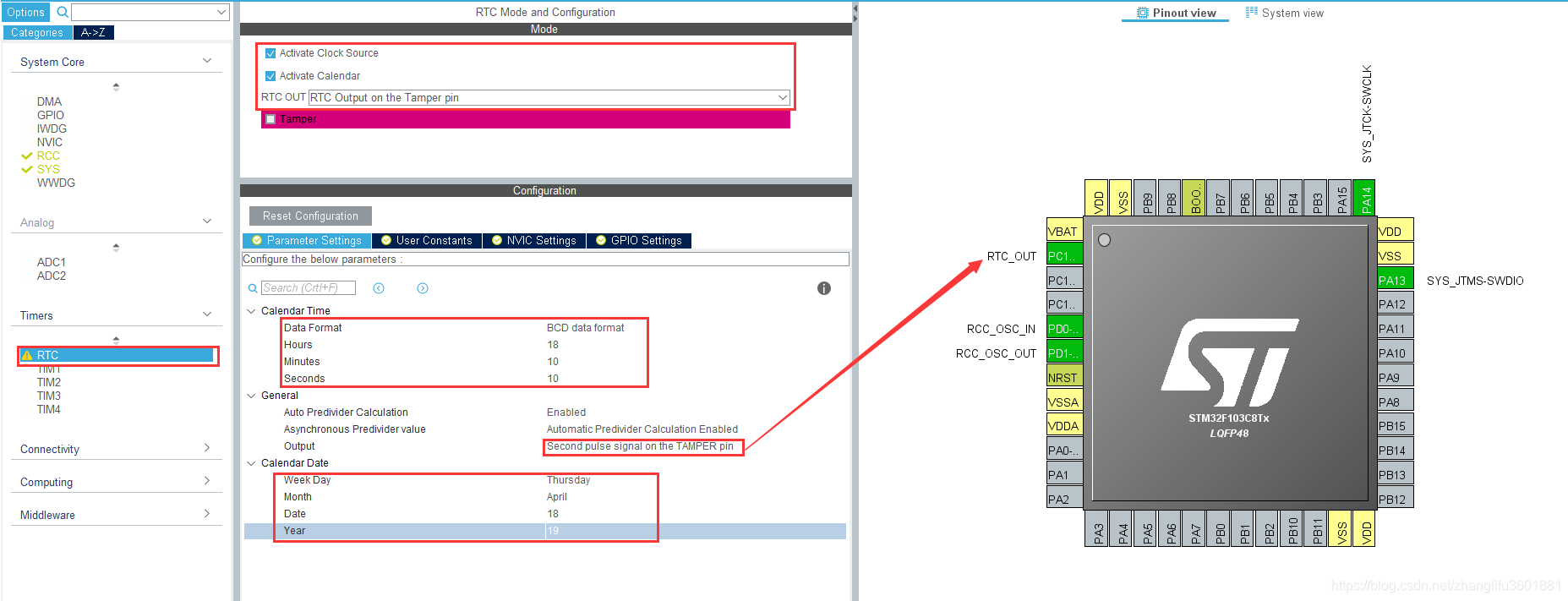

1. 1. 1. RTC定时器配置

1. 1. 1. 引脚配置(保持默认即可)





1. 1. 1. 中断配置(保持默认即可)



1. 1. 工程代码

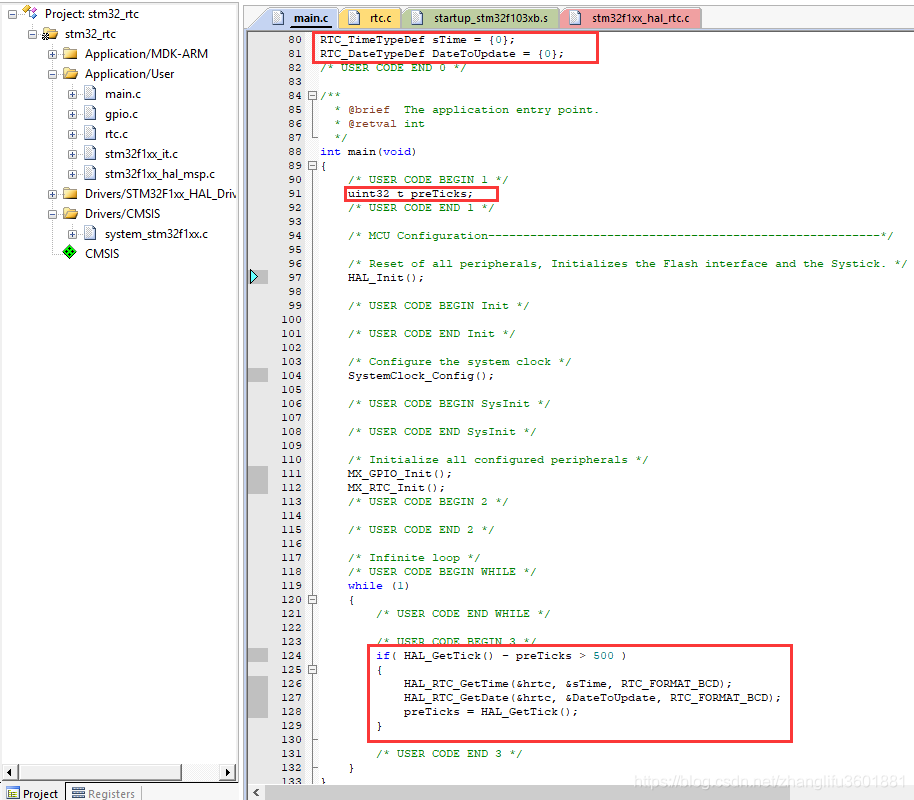

      1. 在main.c 中加入如下图所示代码：

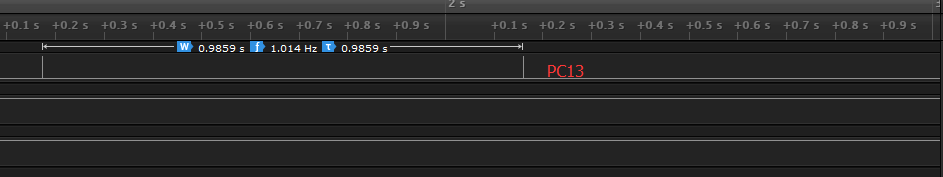

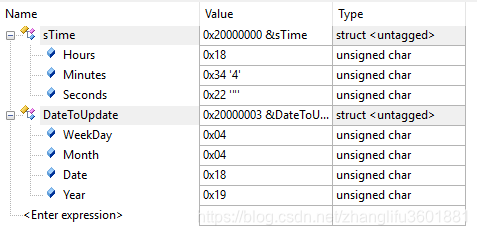

1. 1. 将程序编译，仿真调试，可以看到各个变量的值，其中Seconds每隔一秒会加1，因程序使能了RTC输出，所以在PC13引上还可以看到如下所示波形。当然在实际应用中可以不需要输出。





OK,本期实验完成！下期见！同时如果大家有什么疑问或是有想了解的其它内容，也欢迎大家留言！！最后喜欢这个公众号的同学们记得加关注了，每天都会有技术干货推出！！

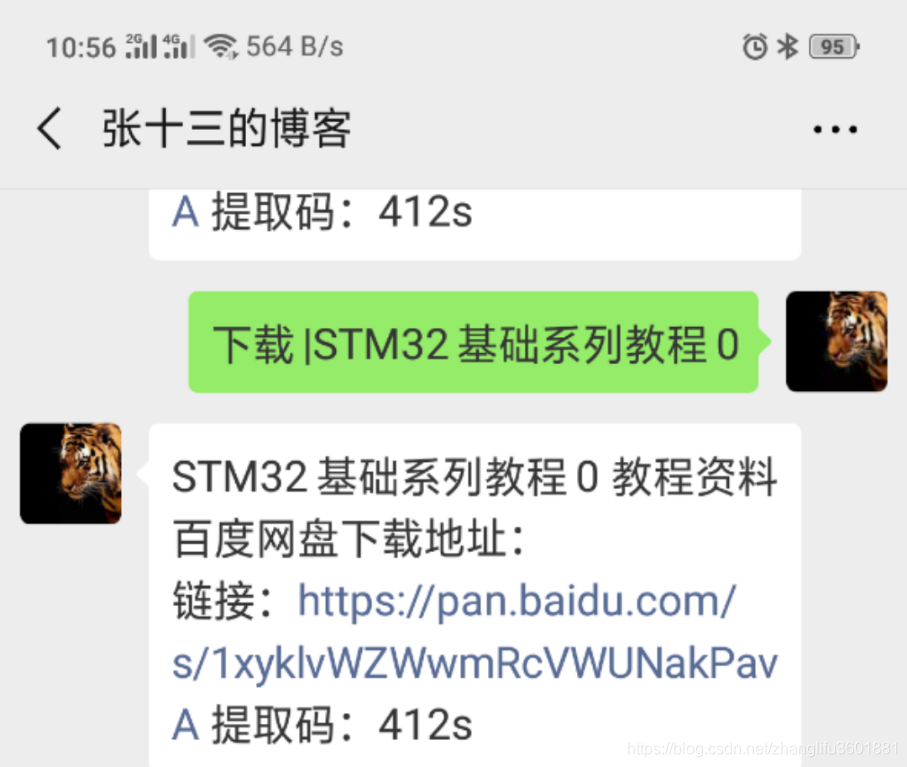

文中资料下载，在公众号里给十三发消息:
