AUTOSAR图解==＞AUTOSAR_SRS_LIN

AUTOSAR LIN模块分析

目录

1. LIN模块概述
2. LIN模块架构
3. LIN通信状态流程
4. LIN通信序列
5. LIN配置结构
6. 总结

1. LIN模块概述

本文档基于AUTOSAR规范SRS_LIN文档，对LIN（Local Interconnect Network）相关模块进行详细分析。主要包括以下几个模块：

• LIN接口 (LinIf)
• LIN驱动 (Lin)
• LIN传输层 (LinTp)
• LIN接收器驱动 (LinTrcv)

这些模块符合ISO 17987规范，同时兼容旧版本的LIN规范（LIN 2.2、LIN 2.1、LIN 2.0和LIN 1.3）。

2. LIN模块架构

以下架构图展示了AUTOSAR中LIN相关模块的层次结构及其与其他AUTOSAR模块的关系：

2.1 架构层次说明

2.1.1 应用层

位于AUTOSAR架构顶层，包含使用LIN通信的应用模块。

2.1.2 中间层/RTE

包含通信管理(ComM)和PDU路由器(PduR)等模块，负责协调各个通信模块和路由数据。

2.1.3 LIN相关模块

这是本文重点分析的部分，包括：

• LIN接口(LinIf)：处理LIN协议，支持调度表管理，兼容ISO 17987规范。
• LIN传输层(LinTp)：处理分段传输，支持诊断请求。
• LIN驱动(Lin)：硬件抽象，负责消息传输接收。
• LIN接收器驱动(LinTrcv)：管理物理层，处理唤醒/睡眠状态。

2.1.4 MCU/ECU硬件抽象层

提供对底层硬件的访问接口。

2.2 模块间通信流程

模块间的主要通信流程包括：

1. 应用模块通过ComM请求通信服务
2. 应用数据通过PduR路由到LinIf或LinTp
3. 诊断数据通过LinTp进行分段处理
4. LinIf负责帧传输管理，并与Lin驱动交互
5. Lin驱动与硬件抽象层交互，实现物理通信

3. LIN通信状态流程

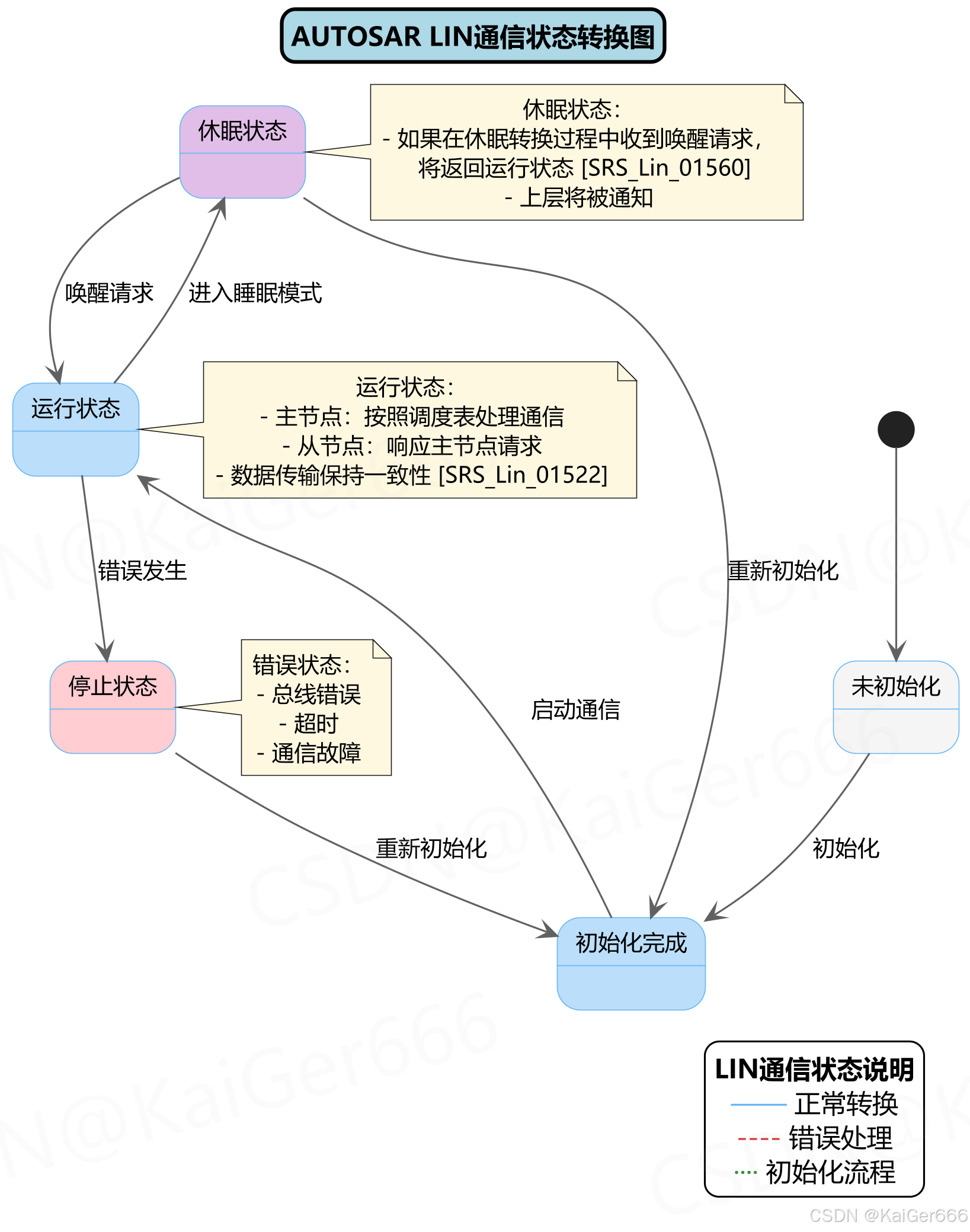

以下状态图展示了LIN通信模块的状态转换流程：

3.1 状态定义及转换

3.1.1 未初始化状态

系统上电或复位后的初始状态，模块尚未配置。

3.1.2 初始化完成状态

经过初始化流程后，模块已完成配置，准备就绪但尚未开始通信。

3.1.3 运行状态

LIN模块正常工作状态：

• 主节点按照调度表处理通信
• 从节点响应主节点请求
• 数据传输保持一致性（SRS_Lin_01522要求）

3.1.4 休眠状态

低功耗模式，总线处于非活动状态：

• 若在休眠转换过程中收到唤醒请求，将返回运行状态（SRS_Lin_01560）
• 状态变化时上层将被通知

3.1.5 停止状态

错误状态，可能由总线错误、超时或通信故障导致。

3.2 关键状态转换

1. 初始化过程：未初始化 → 初始化完成
2. 通信启动：初始化完成 → 运行状态
3. 睡眠转换：运行状态 → 休眠状态
4. 唤醒过程：休眠状态 → 运行状态
5. 错误处理：运行状态 → 停止状态
6. 错误恢复：停止状态/休眠状态 → 初始化完成（重新初始化）

4. LIN通信序列

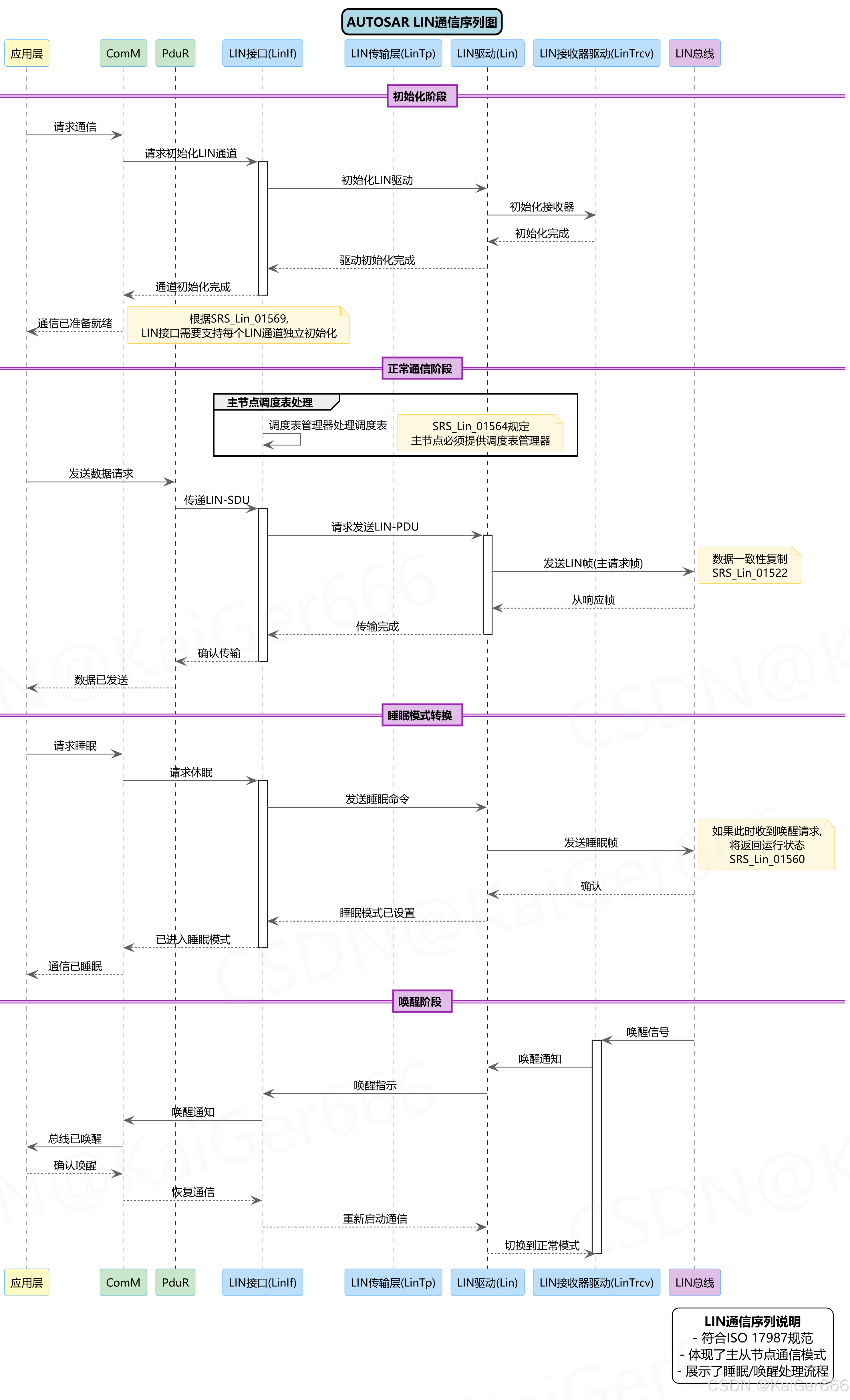

以下序列图展示了LIN模块间的通信流程：

4.1 初始化阶段

4.1.1 初始化流程

1. 应用层请求通信
2. ComM请求初始化LIN通道
3. LinIf初始化LIN驱动
4. Lin初始化接收器
5. 初始化完成后层层返回确认

LIN接口需要支持每个LIN通道独立初始化（SRS_Lin_01569）。

4.2 正常通信阶段

4.2.1 调度表处理

主节点通过调度表管理器处理调度表（SRS_Lin_01564）。

4.2.2 数据传输流程

1. 应用层发送数据请求
2. PduR路由数据到LinIf
3. LinIf请求Lin驱动发送LIN-PDU
4. Lin驱动发送主请求帧到总线
5. 从节点响应，Lin接收响应帧
6. 传输完成后返回确认

数据传输过程中确保一致性复制（SRS_Lin_01522）。

4.3 睡眠模式转换

4.3.1 进入睡眠流程

1. 应用层请求睡眠
2. 通过ComM和LinIf传递请求
3. Lin驱动发送睡眠帧
4. 确认后进入睡眠模式

若在睡眠转换过程中收到唤醒请求，将返回运行状态（SRS_Lin_01560）。

4.4 唤醒阶段

4.4.1 唤醒处理流程

1. 总线上出现唤醒信号
2. LinTrcv检测到唤醒信号并通知Lin驱动
3. 唤醒通知沿着模块层次向上传递
4. 应用层确认唤醒
5. 通信恢复，Lin驱动切换到正常模式

5. LIN配置结构

以下类图展示了LIN模块的配置数据结构：

5.1 LIN接口配置

5.1.1 LinIf_ConfigType

主配置结构，包含通道配置和调度表配置。

5.1.2 LinIf_Channel

通道配置，包括：

• 通道ID
• 节点类型（主节点/从节点）
• 超时时间
• 帧配置

根据SRS_Lin_01569，LIN接口需要支持每个LIN通道独立初始化。

5.1.3 LinIf_ScheduleTable

调度表配置，包含多个调度表项。
根据SRS_Lin_01564，主节点需要提供调度表管理器。

5.1.4 LinIf_ScheduleEntry

调度表项，定义每个通信帧的时序。

5.1.5 LinIf_FrameConfig

帧配置，包含帧ID、PID、响应类型等信息。

5.2 LIN驱动配置

5.2.1 Lin_ConfigType

LIN驱动主配置结构。

5.2.2 Lin_ChannelConfigType

LIN通道配置，包括时钟参考、波特率和唤醒支持等参数。

5.3 LIN传输层配置

5.3.1 LinTp_ConfigType

LIN传输层主配置结构。

5.3.2 LinTp_ChannelConfigType

传输层通道配置，包含超时参数和协议类型。

协议类型支持多种LIN版本：

• ISO_17987_ISO_14229_7
• LIN_2.2
• LIN_2.1
• LIN_2.0
• LIN_1.3

5.3.3 LinTp_NSduConfig

网络服务数据单元配置，定义传输方向和缓冲区大小。

5.4 LIN接收器配置

5.4.1 LinTrcv_ConfigType

LIN接收器驱动主配置结构。

5.4.2 LinTrcv_ChannelConfigType

接收器通道配置，包含唤醒支持相关参数。

6. 总结

AUTOSAR LIN模块遵循ISO 17987规范，提供完整的LIN通信功能实现。主要特点包括：

1. 层次化架构：从应用层到硬件抽象层的清晰分层
2. 模块化设计：功能被划分为多个独立模块（LinIf、Lin、LinTp、LinTrcv）
3. 兼容性：支持多种LIN协议版本
4. 灵活配置：丰富的配置结构满足不同应用需求
5. 状态管理：完善的状态转换和错误处理机制
6. 低功耗支持：休眠和唤醒机制
7. 多通道支持：一个ECU可支持多个LIN通道

层次化架构*：从应用层到硬件抽象层的清晰分层
2. 模块化设计：功能被划分为多个独立模块（LinIf、Lin、LinTp、LinTrcv）
3. 兼容性：支持多种LIN协议版本
4. 灵活配置：丰富的配置结构满足不同应用需求
5. 状态管理：完善的状态转换和错误处理机制
6. 低功耗支持：休眠和唤醒机制
7. 多通道支持：一个ECU可支持多个LIN通道

这些特性使AUTOSAR LIN模块能够支持汽车电子系统中的各种LIN通信需求。
