AUTOSAR Bfx库详解：位域处理函数库全面分析

深入解析AUTOSAR位处理库的架构、API和实现方式

简介
架构设计
1. 架构图说明
2. 架构特点分析
文件结构
1. 文件结构图说明
2. 文件组织的优势
API分类
1. API分类图说明
2. 数据类型支持
使用流程
1. 使用流程图说明
2. 使用特点
函数示例
1. 函数示例图说明
2. 函数使用说明
总结
1. Bfx库的主要优势
2. 应用场景

1. 简介

AUTOSAR Bfx库（位域处理函数库）是AUTOSAR标准库的重要组成部分，用于提供位操作相关的功能。这些功能允许开发者以标准化的方式执行比特级别的操作，如设置位、清除位、获取位值、位移动和位旋转等。

Bfx库具有以下特点：

作为基础软件层的系统服务，无需初始化或关闭操作
所有函数都是可重入的，支持并发调用
支持多种数据类型的位操作，包括8位、16位、32位和64位
函数按照功能分类，命名规范标准化
提供直接的C函数调用接口，无需端口定义

本文将详细分析Bfx库的架构、文件结构、API分类及使用方法，帮助开发者更好地理解和使用AUTOSAR Bfx库。

2. 架构设计

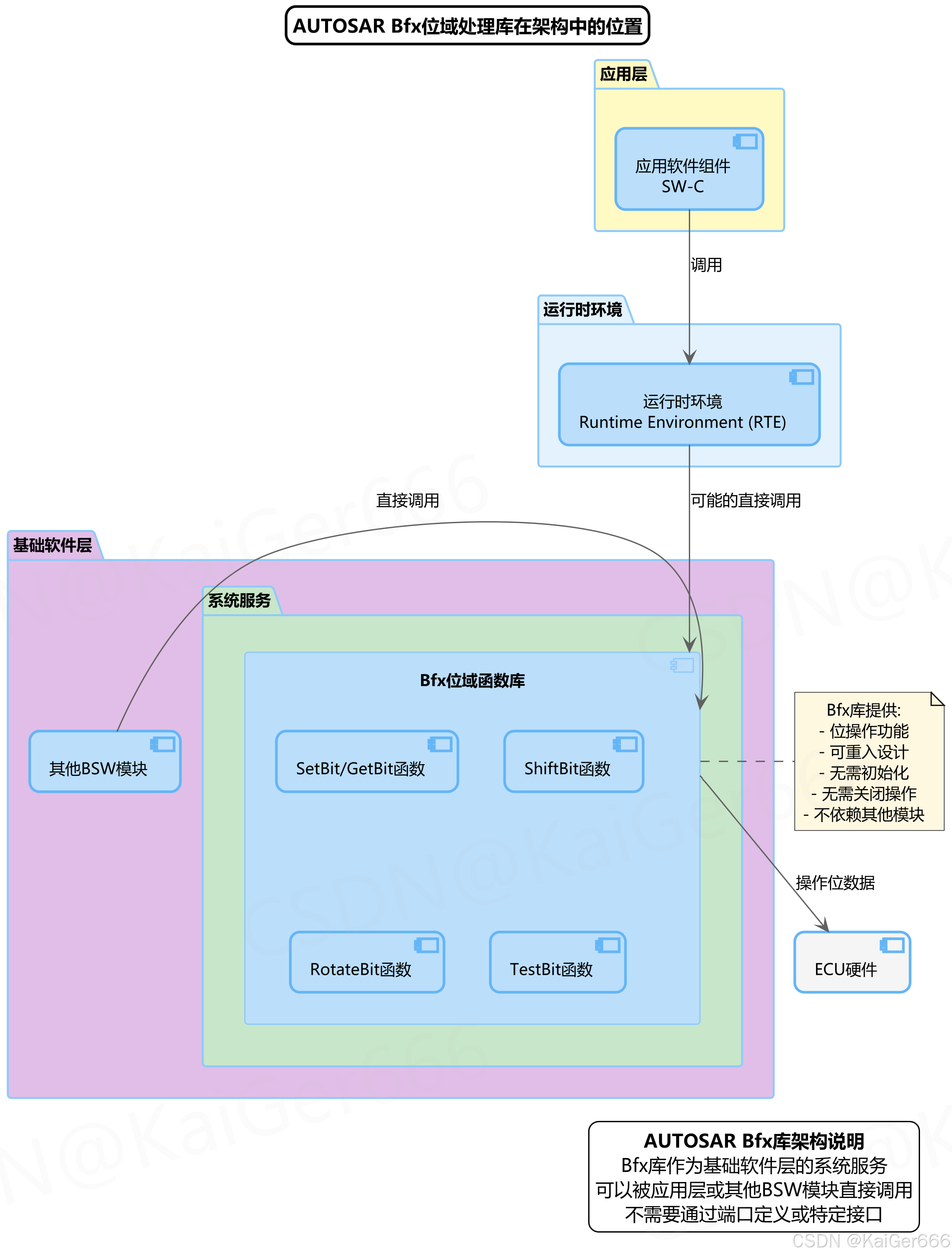

AUTOSAR Bfx库在AUTOSAR架构中扮演着基础支持的角色。下图展示了Bfx库在AUTOSAR分层架构中的位置：

在这里插入图片描述

2.1 架构图说明

应用层：包含各种应用软件组件（SWC），可以直接调用Bfx库功能或通过RTE间接调用
运行时环境：作为应用层和基础软件层之间的中间层，允许应用组件与基础软件通信
基础软件层：包含了各种基础软件模块，其中Bfx库作为系统服务的一部分提供位操作功能
- Bfx位域函数库：提供各种位操作相关的功能函数
  - SetBit/GetBit函数：设置和获取单个位
  - ShiftBit函数：位移位操作
  - RotateBit函数：位旋转操作
  - TestBit函数：位测试功能
ECU硬件：底层硬件，Bfx库操作的位数据最终会映射到硬件寄存器

2.2 架构特点分析

Bfx库的架构设计体现了AUTOSAR的设计理念：

分层设计：清晰的层次结构，各司其职
标准接口：提供统一的API接口，易于使用
独立性：作为独立库，不依赖其他模块
直接调用：可以被应用或BSW模块直接调用，无需复杂的接口
可重入设计：支持多个并发调用，满足实时系统需求

3. 文件结构

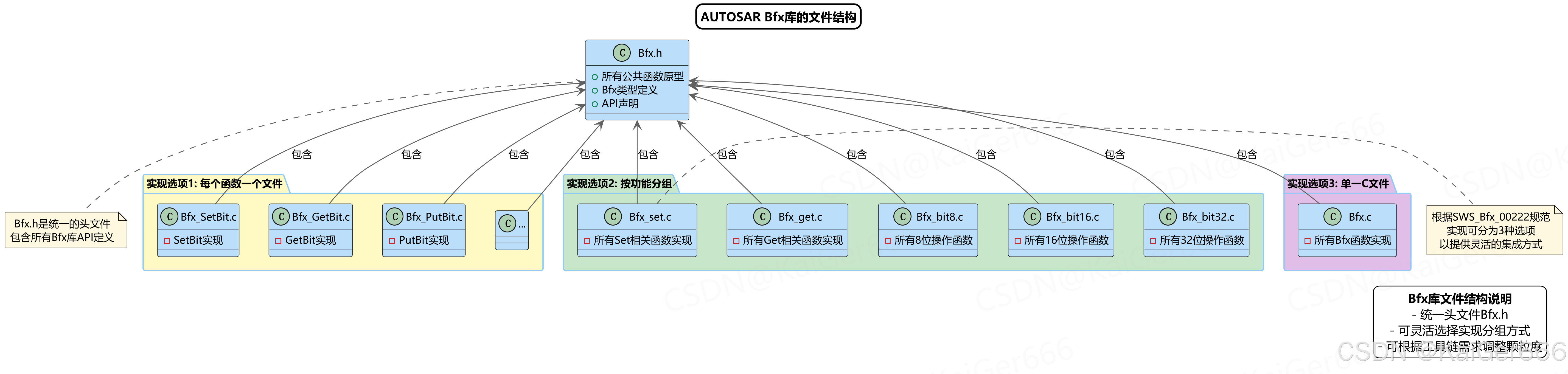

AUTOSAR Bfx库的文件结构遵循AUTOSAR标准，提供了灵活的文件组织方式以适应不同的项目需求：

在这里插入图片描述

3.1 文件结构图说明

统一头文件：
- Bfx.h：包含所有公共函数原型、类型定义和API声明，是使用Bfx库的唯一必需头文件
实现文件选项：根据SWS_Bfx_00222规范，Bfx库支持三种不同的源文件组织方式：
- 选项1 - 每个函数一个文件：
  - Bfx_SetBit.c：实现SetBit函数
  - Bfx_GetBit.c：实现GetBit函数
  - Bfx_PutBit.c：实现PutBit函数
  - 其他函数文件…
- 选项2 - 按功能分组：
  - Bfx_set.c：实现所有Set相关函数
  - Bfx_get.c：实现所有Get相关函数
  - Bfx_bit8.c：实现所有8位操作函数
  - Bfx_bit16.c：实现所有16位操作函数
  - Bfx_bit32.c：实现所有32位操作函数
- 选项3 - 单一C文件：
  - Bfx.c：在单个文件中实现所有Bfx函数

3.2 文件组织的优势

这种灵活的文件组织方式带来以下优势：

可定制性：可以根据项目需求选择合适的组织方式
优化编译：可以根据工具链特性选择最优的文件组织，优化编译效率
按需链接：支持部分功能的按需链接，减少内存占用
查找和维护：合理的文件组织使代码更易于查找和维护

4. API分类

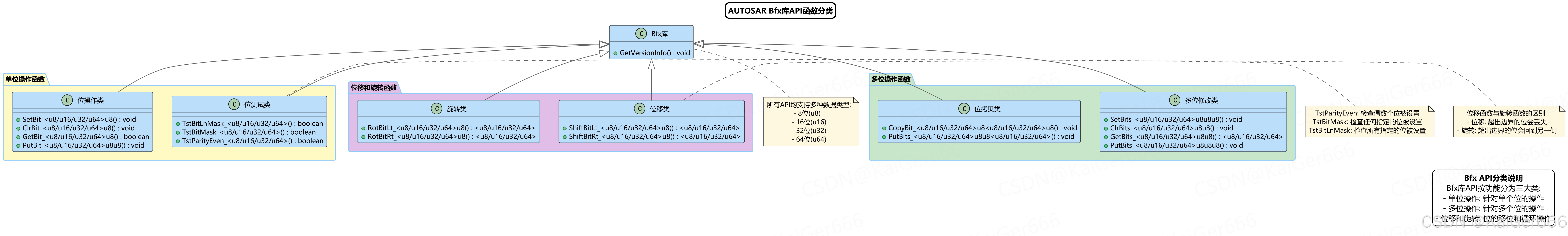

AUTOSAR Bfx库提供了丰富的API函数，按照功能分为多个类别：

在这里插入图片描述

4.1 API分类图说明

Bfx库的API可以分为三大类，每类包含多个函数族：

单位操作函数：操作单个位的函数
- 位操作类：
  - SetBit_u*u8()：设置特定位为1
  - ClrBit_u*u8()：清除特定位为0
  - GetBit_u*u8()：获取特定位的值
  - PutBit_u*u8u8()：根据输入值设置或清除特定位
- 位测试类：
  - TstBitLnMask_u*()：测试是否所有指定的位都被设置
  - TstBitMask_u*()：测试是否任何指定的位被设置
  - TstParityEven_u*()：测试是否有偶数个位被设置
多位操作函数：同时操作多个位的函数
- 多位修改类：
  - SetBits_u*u8u8u8()：设置多个连续位
  - ClrBits_u*u8u8()：清除多个连续位
  - GetBits_u*u8u8()：获取多个连续位的值
  - PutBits_u*u8u8u8()：设置多个连续位的值
- 位拷贝类：
  - CopyBit_u*u8u*u8()：从一个变量复制位到另一个变量
  - PutBits_u*u8u8u*()：从一个变量复制多个位到另一个变量
位移和旋转函数：位的移动和循环操作
- 位移类：
  - ShiftBitLt_u*u8()：向左移位，超出部分丢失
  - ShiftBitRt_u*u8()：向右移位，超出部分丢失
- 旋转类：
  - RotBitLt_u*u8()：向左旋转，超出部分移到另一端
  - RotBitRt_u*u8()：向右旋转，超出部分移到另一端

4.2 数据类型支持

所有API函数都支持多种数据类型：

8位无符号整数 (u8)
16位无符号整数 (u16)
32位无符号整数 (u32)
64位无符号整数 (u64)（在部分实现中支持）

函数名中的后缀表示操作的数据类型，例如：

Bfx_SetBit_u8u8：操作8位数据
Bfx_SetBit_u16u8：操作16位数据
Bfx_SetBit_u32u8：操作32位数据
Bfx_SetBit_u64u8：操作64位数据

5. 使用流程

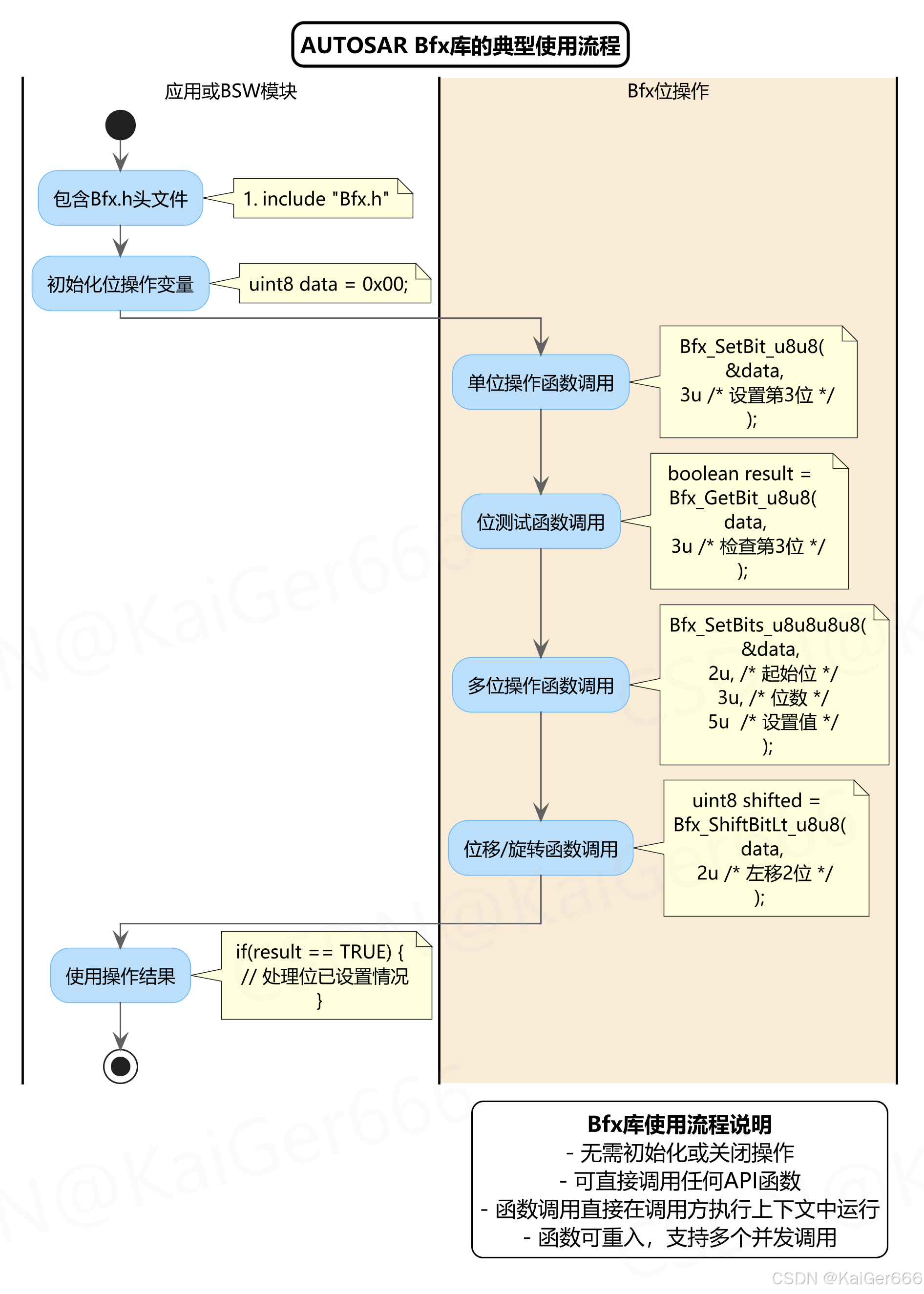

AUTOSAR Bfx库使用流程非常简单，下图展示了典型的使用方式：

在这里插入图片描述

5.1 使用流程图说明

Bfx库的使用过程非常直接：

包含头文件：在使用Bfx库之前，首先需要包含Bfx.h头文件
```
#include "Bfx.h"
```
初始化变量：准备需要进行位操作的变量
```
uint8 data = 0x00;
```

调用Bfx函数：根据需要直接调用相应的Bfx函数

单位操作：

Bfx_SetBit_u8u8(&data, 3u); // 设置第3位为1

位测试：

boolean result = Bfx_GetBit_u8u8(data, 3u); // 检查第3位

多位操作：

Bfx_SetBits_u8u8u8u8(&data, 2u, 3u, 5u); // 从第2位开始设置3位为值5

位移/旋转：

uint8 shifted = Bfx_ShiftBitLt_u8u8(data, 2u); // 左移2位

使用结果：根据操作结果进行后续处理

if(result == TRUE) {
  // 处理位已设置的情况
}

5.2 使用特点

Bfx库的使用具有以下特点：

无需初始化或关闭操作：可直接调用任何API函数
简单直接：函数调用方式简单，直接在调用方上下文中执行
可重入支持：所有函数均支持多个并发调用
标准命名：函数命名符合AUTOSAR标准，便于理解和使用

6. 函数示例

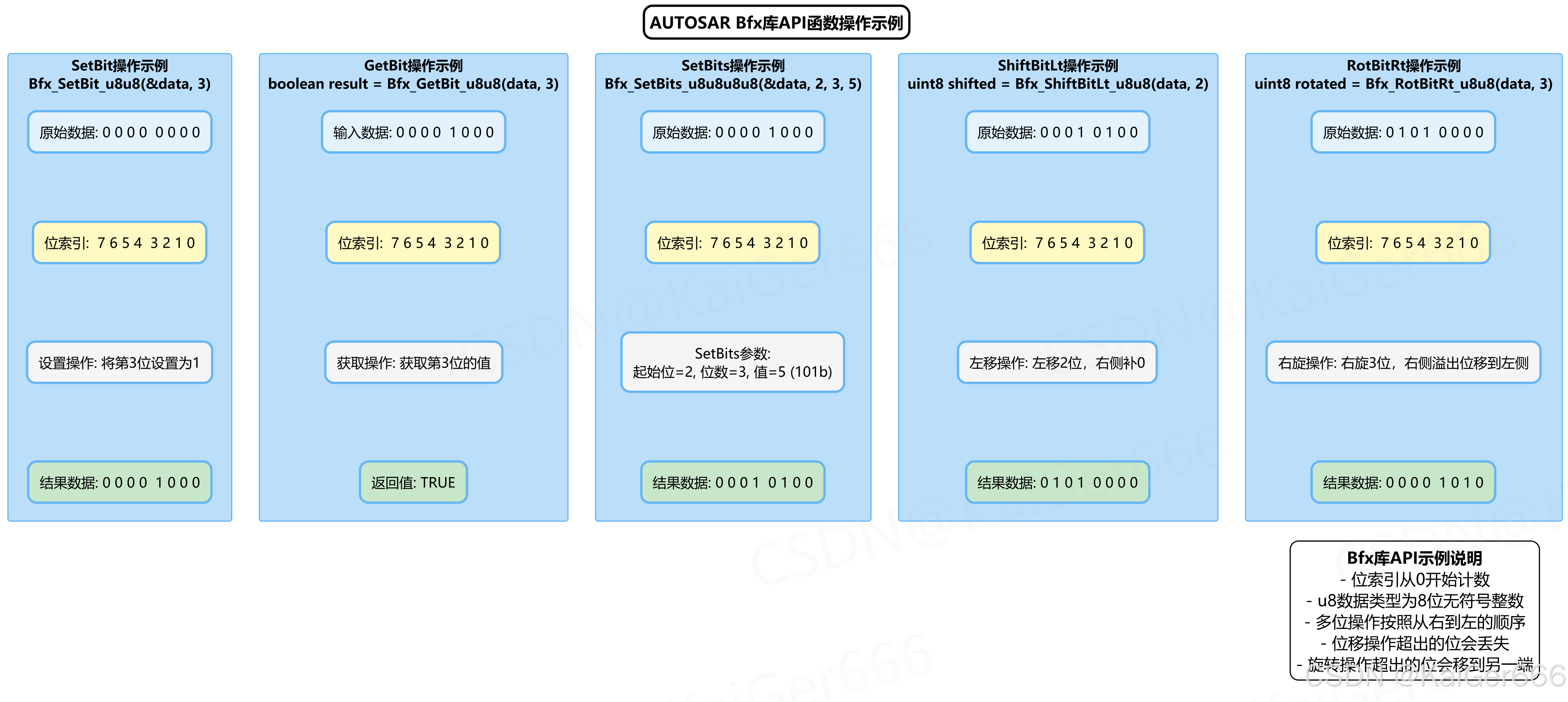

为了更好地理解Bfx库函数的实际操作方式，下面通过实例展示几个常用函数的工作原理：

在这里插入图片描述

6.1 函数示例图说明

上图展示了多个Bfx函数的操作过程和结果：

SetBit操作示例：
- 函数：Bfx_SetBit_u8u8(&data, 3)
- 原始数据：00000000
- 操作：将第3位设置为1
- 结果数据：00001000
GetBit操作示例：
- 函数：boolean result = Bfx_GetBit_u8u8(data, 3)
- 输入数据：00001000
- 操作：获取第3位的值
- 返回值：TRUE
SetBits操作示例：
- 函数：Bfx_SetBits_u8u8u8u8(&data, 2, 3, 5)
- 原始数据：00001000
- 操作参数：起始位=2, 位数=3, 值=5 (101b)
- 结果数据：00010100
ShiftBitLt操作示例：
- 函数：uint8 shifted = Bfx_ShiftBitLt_u8u8(data, 2)
- 原始数据：00010100
- 操作：左移2位，右侧补0
- 结果数据：01010000
RotBitRt操作示例：
- 函数：uint8 rotated = Bfx_RotBitRt_u8u8(data, 3)
- 原始数据：01010000
- 操作：右旋3位，右侧溢出位移到左侧
- 结果数据：00001010
