Jetson Developer Guide 文档里面只有一段简单介绍 PXE 这块配置使用，无法完整配置

https://docs.nvidia.com/jetson/archives/r36.4.3/DeveloperGuide/SD/FlashingSupport.html#configuring-a-pxe-boot-server-for-uefi-bootloader-on-jetson

结合参考下面链接这篇文章，可在AGX ORIN 开发者套件上实现 PXE 启动功能，这样AGX orin 机器通过网络方式挂载文件系统在 ubuntu PC 电脑上，方便应用开发调试

https://elinux.org/Jetson/L4T/peripheral/#PXE_boot

具体方法步骤：

主机端(PC)：

一. 安装 DHCP服务器

1. sudo apt install isc-dhcp-server

2. 修改则在dhcp conf文件（/etc/dhcp/dhcpd.conf）中添加pxe详细信息，假设本机IP 地址为192.168.0.1，可自定义网段

subnet 192.168.0.0 netmask 255.255.255.0 {
range 192.168.0.11 192.168.0.20;
option routers 192.168.0.1;

        # Required for PXE Boot
        class "pxeclients" {
                match if substring (option vendor-class-identifier, 0, 9) = "PXEClient";
                        filename "efi/grubnetaa64.efi.signed";
                        # TFTP Server IP address
                        next-server 192.168.0.1;
                        option root-path "/home/zzz/nvidia/tftp";
        }
}

3. 配置节点网络IP 重新启动并检查DHCP服务器

#enp0s31f6 是对接orin 网络节点名，通过ifconfig 查看节点名
sudo ifconfig enp0s31f6 192.168.0.1
sudo systemctl restart isc-dhcp-server
sudo systemctl status isc-dhcp-server

二.安装NFS

sudo apt install nfs-kernel-server

# 设置需挂载 rootfs 全局路径

export MYROOTFS=/home/zzz/nvidia/L4T-software/Linux36.4.3/L4T/Linux_for_Tegra/rootfs

echo "$MYROOTFS *(async,rw,no_root_squash,no_all_squash,no_subtree_check,insecure,anonuid=1000,anongid=1000)" | sudo tee --append /etc/exports > /dev/null

sudo systemctl restart nfs-kernel-server

sudo systemctl status nfs-kernel-server

三.设置TFTP服务器

1. zzz@zzz:~$ sudo apt install -y tftpd-hpa

2.配置修改/etc/default/tftpd-hpa，zzz是主机PC的用户名

TFTP_USERNAME="zzz"
TFTP_DIRECTORY="/tftp"
TFTP_ADDRESS=":69"
TFTP_OPTIONS="--secure"

3.创建tftp目录
zzz@zzz:~/nvidia$ sudo mkdir tftp
zzz@zzz:~/nvidia$ sudo mkdir tftp/grub
zzz@zzz:~/nvidia$ sudo mkdir tftp/efi

4.复制文件（内核映像、initrd、efi）

zzz@zzz:~$ cp $MYROOTFS/boot/Image tftp/
zzz@zzz:~$ sudo cp $MYROOTFS/boot/initrd.img /tftp/
zzz@zzz:~$ sudo cp grubnetaa64.efi.signed /tftp/efi/

grubnetaa64.efi.signed 来源
(https://ubuntu.pkgs.org/20.04/ubuntu-main-arm64/grub-efi-arm64-signed_1.142+2.04-1ubuntu26_arm64.deb.html) 这个网页已经无法查看
通过这个方式获取，先在Jetson orin 机器上执行安装
sudo apt-get install grub-efi-arm64-signed

最后执行查看 ls /usr/lib/grub/arm64-efi-signed/目录
拷贝grubnetaa64.efi.signed 出来到/tftp/efi/

5.创建grub.cfg
zzz@zzz:~/nvidia$ sudo gedit tftp/grub/grub.cfg

修改grub.cfg如下：
set timeout_style=menu
set timeout=10

menuentry "Jetson" {
linux /Image root=/dev/nfs rw netdevwait ip=:::::eth0:on nfsroot=192.168.0.1:/home/zzz/nvidia/L4T-software/Linux36.4.3/L4T/Linux_for_Tegra/rootfs fbcon=map:0 net.ifnames=0 console=ttyTCU0,115200 firmware_class.path=/etc/firmware fbcon=map:0 net.ifnames=0
initrd /initrd
}

6.重新启动并检查TFTP服务器
$ sudo apt purge xinetd
$ sudo systemctl restart tftpd-hpa
$ sudo systemctl status tftpd-hpa.service

四. AGX ORIN 客户端机器测试

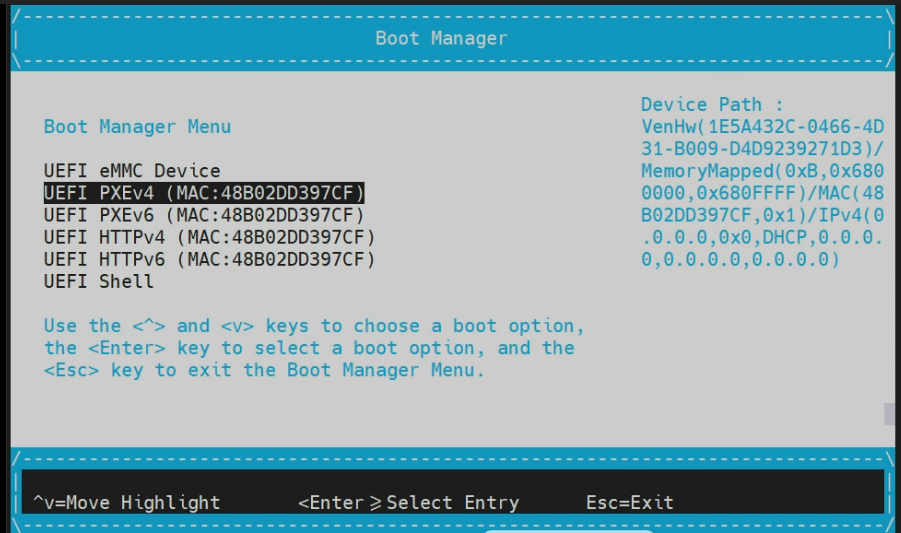

上电开启jetson AGX Orin 机器，进入开机显示logo 界面按esc按键进入UEFI bootloader 启动选择界面，选择PXEv4（备注下面图片来自网络）
