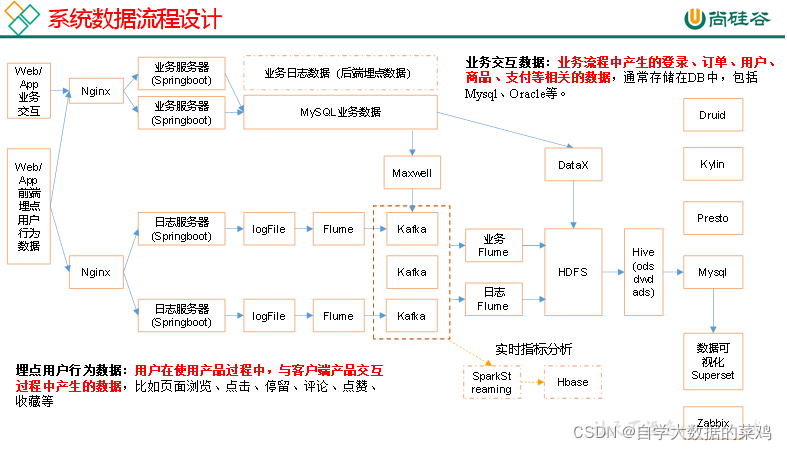

项目整体架构

上图是整个离线数仓的架构，先简单了解，之后对每一部分逐个说明。

技术选型

本离线数仓采用的技术如下：

1. 数据采集传输：Flume、DataX、Maxwell、Kafka；
2. 数据存储：MySQL、HDFS；
3. 数据计算：Hive、Spark；
4. 数据可视化：Superset；
5. 任务调度：DolphinScheduler；

前期准备

1. 三台服务器（虚拟机）安装Hadoop集群
2. 集群安装JDK并配置环境变量
3. 集群安装zookeeper；
4. 集群安装Kafka；
5. 集群安装Flume；

第一部分：数据生成

数据记录类型

主要包括以下数据类型：

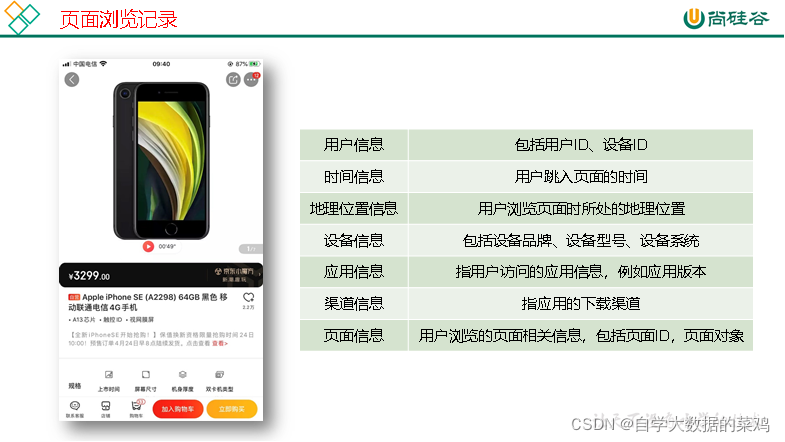

1）页面浏览记录
主要记录了用户对一个页面的访问情况

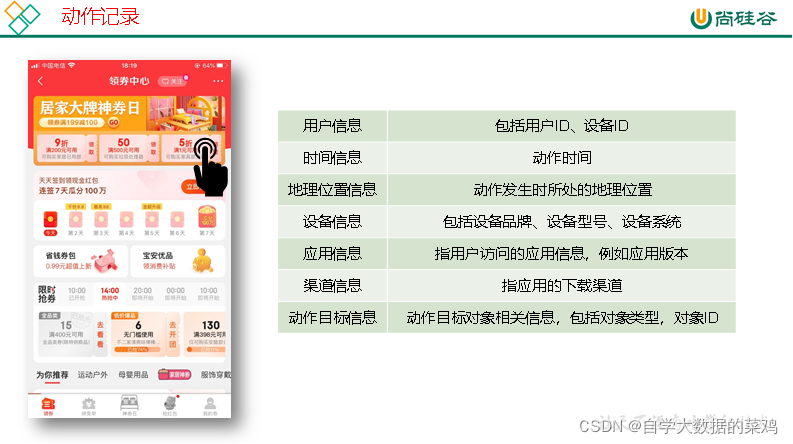

2）动作记录
记录的是一个具体的操作行为

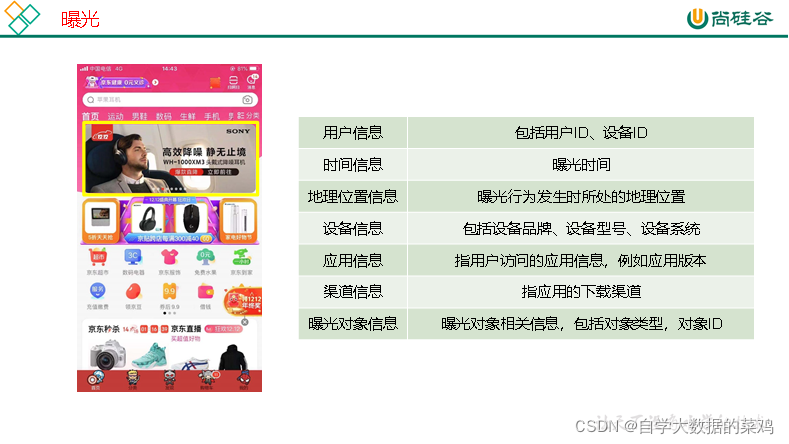

3）曝光记录
曝光指的是页面上展示出来的信息

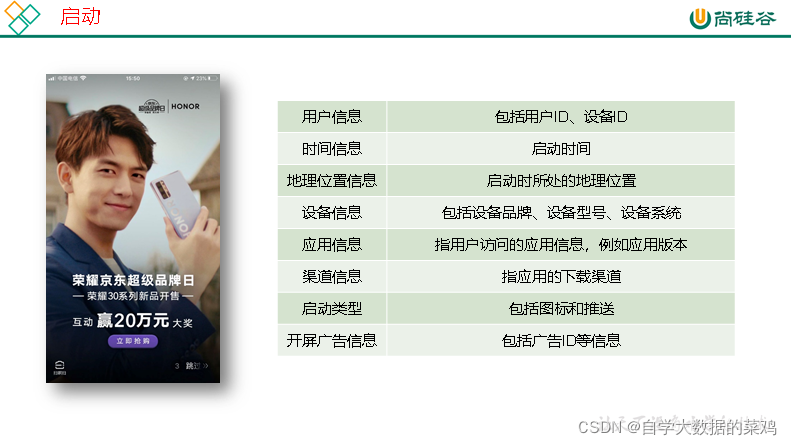

4）启动记录
启动记录是用户启动应用的行为

5）错误记录
错误记录是指用户在使用过程中（上述四种情况下）的报错行为

用户行为日志格式

1、页面日志
页面日志，以页面浏览为单位，一个页面浏览记录，生成一个页面日志。一个完整的页面日志包括一个页面浏览记录，还有用户在浏览该页面所做的动作记录，该页面的曝光记录以及浏览该页面时发生的报错记录。最后还有一些通用的各种环境信息。例子如下：

{
  "common": {                  -- 公共信息
    "ar": "230000",              -- 地区编码
    "ba": "iPhone",              -- 手机品牌
    "ch": "Appstore",            -- 渠道
    "is_new": "1",              --是否首日使用，首次使用的当日，该字段值为1，过了24:00，该字段置为0。
	"md": "iPhone 8",            -- 手机型号
    "mid": "YXfhjAYH6As2z9Iq", -- 设备id
    "os": "iOS 13.2.9",          -- 操作系统
    "uid": "485",                 -- 会员id
    "vc": "v2.1.134"             -- app版本号
  },
"actions": [                     --动作(事件)
    {
      "action_id": "favor_add",   --动作id（添加收藏）
      "item": "3",                   --目标id（添加的商品id为3）
      "item_type": "sku_id",       --目标类型（添加收藏的东西类型为商品）
      "ts": 1585744376605           --动作时间戳
    }
  ],
  "displays": [
    {
      "displayType": "query",        -- 曝光类型（通过查询曝光）
      "item": "3",              -- 曝光对象id（曝光的对象的id是3）
      "item_type": "sku_id",     -- 曝光对象类型（曝光的对象类型是商品）
      "order": 1,               --出现顺序（这个曝光的对象排在页面的第1个位置）
      "pos_id": 2              --曝光位置（曝光的对象的位置的id）（离谱，第一次出现）
    },
    {
      "displayType": "promotion",      --曝光类型（通过商品推广曝光）
      "item": "6",                   --曝光对象id（曝光的对象的id是6）
      "item_type": "sku_id",          --曝光对象类型（曝光的对象类型是商品）
      "order": 2,
      "pos_id": 1
    },
    {
      "displayType": "promotion",
      "item": "9",
      "item_type": "sku_id",
      "order": 3,
      "pos_id": 3
    },
    {
      "displayType": "recommend",       --曝光类型（通过“算法推荐商品”曝光）
      "item": "6",
      "item_type": "sku_id",
      "order": 4,
      "pos_id": 2
    },
    {
      "displayType": "query ",
      "item": "6",
      "item_type": "sku_id",
      "order": 5,
      "pos_id": 1
    }
  ],
  "page": {                       --页面信息
    "during_time": 7648,        -- 持续时间毫秒（用户在此页面停留了7648毫秒）
    "item": "3",                  -- 目标id（该商品商品详情页上的商品的id）
    "item_type": "sku_id",      -- 目标类型（该页面上是一个商品）
    "last_page_id": "login",    -- 上页类型（该页面的上一个页面是登录页面）
    "page_id": "good_detail",   -- 页面ID（该页面是一个商品详情页）
    "sourceType": "promotion"   -- 来源类型（用户通过“商品推广”进入的该页面）
  },
"err":{                     --错误
"error_code": "1234",      --错误码
    "msg": "***********"       --错误信息
},
  "ts": 1585744374423   --跳入时间戳
}

2、启动日志
启动日志格式主要包含公共信息、启动信息和错误信息，如下：

{
  "common": {
    "ar": "370000",
    "ba": "Honor",
    "ch": "wandoujia",
    "is_new": "1",
    "md": "Honor 20s",
    "mid": "eQF5boERMJFOujcp",
    "os": "Android 11.0",
    "uid": "76",
    "vc": "v2.1.134"
  },
  "start": {
    "entry": "icon",         --启动入口（通过icon手机图标启动）
    "loading_time": 18803,  --启动加载时间
    "open_ad_id": 7,        --广告页ID
    "open_ad_ms": 3449,    -- 广告总共播放时间
    "open_ad_skip_ms": 1989   --  用户跳过广告时点
  },
"err":{                     --错误
"error_code": "1234",      --错误码
    "msg": "***********"       --错误信息
},
  "ts": 1585744304000
}

模拟数据

因为无法拿到真实的数据，这里采用模拟生成数据的方式，具体生成数据的过程省略。
