1.离线数仓—数据仓库设计

前言

前面对数据仓库做了简要介绍，并了解了数仓建模的相关知识，下面对数据仓库进行设计。

一、数据仓库设计

1.数据仓库分层规划

       就像做java web系统一样要使用MVC架构分为三层，也好比计算机网络五层协议一样，这里数据仓库也需要进行分层，不同的层负责的部分不同，里面的数据也不相同。

数据从HDFS初始地出发，要依次经过以下五层：
       第一层是ODS层：建立相应的Hive表，使用load命令（剪切操作）将HDFS数据初始位置放到Hive表对应的路径下。只是将数据原封不动的拿过来，基本上不做任何处理。
       第二层是DWD层：基于维度建模理论进行构建，根据ODS的初始数据建立事实表，保存各业务过程最小粒度的操作记录
       第三层是DIM层：基于维度建模理论进行构建，根据ODS的初始数据建立维度表，保存一致性的维度信息。
       第四层是DWS层：保存一些需求计算的中间结果，主要目的是减少重复计算，优化数据仓库。
       第五层是ADS层：存放的是需求对应的各项统计指标结果。

2.数据仓库构建流程

1）数据调研：
       业务调研：调研的是业务系统的数据和业务系统的业务逻辑（数仓前）
       业务分析：分析的书数仓下游的需求（数仓后）
2）明确数据域：
       数据域（可以不划分，对表没有影响）：数据域就是对数据进行分类（分类没有具体的规定，只要合理即可）。例如厨师要去做菜，首先要去找食材，食材比较多，不容易找到，因此要先对食材进行分类，这样就能够根据分类先找到一小部分食材，然后就方便进一步寻找。
3）构建业务总线矩阵：
       业务总线矩阵：业务总线矩阵就是设计维度模型的笔记。它是按照维度建模理论，对业务数据进行分析，抽取出业务过程和维度。
4）维度模型设计：
       维度模型设计（业务驱动）：在业务总线矩阵的基础上，对维度模型进行设计。根据前面的业务系统，有什么业务过程，就要建立相应的事实表，业务过程所处的环境有什么，就要建相应的维度表。
5）明确统计指标：
       明确统计指标：对需求进行分析，整理出指标体系，包括原子指标、派生指标、衍生指标。
6）汇总模型统计：
       汇总模型统计（需求驱动）：在指标体系明确了之后，就可以知道每个需求中间的计算结果了，这样就可以设计DWS层了。根据需求，不同的需求，导致设计出来的的DWS表不一样。
6）开发：
       开发：在表设计出来后，要知道如何将数据装载到表里。

2.1 数据调研

1）业务调研
       业务调研的主要目标是熟悉业务流程、熟悉业务数据。
       熟悉业务流程：要熟悉业务系统中的每个业务的流程，把流程中的每个具体过程都弄清楚。
       熟悉业务数据：要将数据（包括埋点日志和业务数据表）与业务过程对应起来，明确每个业务过程会对哪些表的数据产生影响，比如买家下单的这个过程会让order_info新增一条数据，会让order_detail新增若干条数据等等。

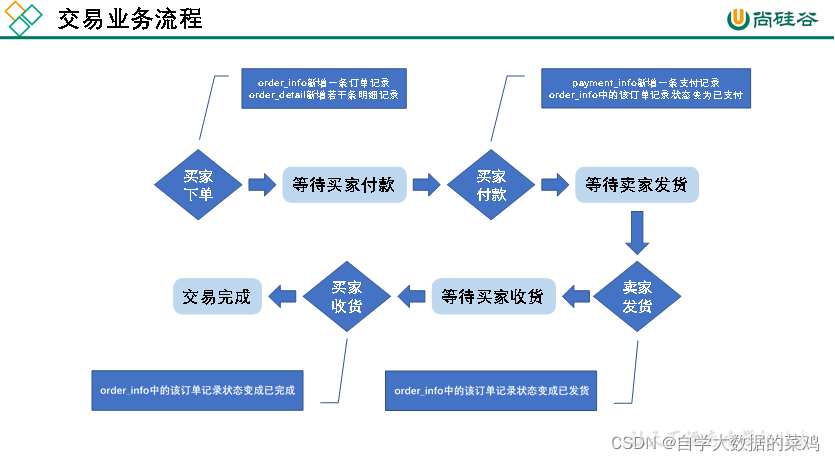

       下面业务电商中的交易为例进行演示，交易业务涉及到的业务过程有买家下单、买家支付、卖家发货，买家收货，具体流程如下图。

2）需求分析
       典型的需求指标如，最近一天各省份手机品类订单总额。
       分析需求时，需要明确需求所需的业务过程及维度，例如该需求所需的业务过程就是买家下单，所需的维度有日期，省份，商品品类。
3）总结
       在业务调研和需求分析结束后，要确保每个需求都能跟已知的业务过程和维度进行对应，否则就要去做修改。

2.2 明确数据域

       划分数据域的意义是便于数据的管理和应用。通常可以根据业务过程进行划分，但是一个业务过程只能属于一个数据域。
       本项目中划分数据域如下：

数据域	业务过程
交易域（跟交易相关的）	加购、下单、取消订单、支付成功、退单、退款成功
流量域（网站的访问量）	页面浏览、启动应用、动作、曝光、错误
用户域	注册、登录
互动域	收藏、评价
工具域	优惠券领取、优惠券使用（下单）、优惠券使用（支付）

2.3 构建业务总线矩阵

       业务总线矩阵中包含维度模型所需的所有事实（业务过程）以及维度，以及各业务过程与各维度的关系。矩阵的行是一个个业务过程，矩阵的列是一个个的维度，行列的交点表示业务过程与维度的关系。

       一个业务过程对应维度模型中一张事务型事实表，一个维度则对应维度模型中的一张维度表（有可能某个表出现维度退化的情况，可能不会建表）。所以构建业务总线矩阵的过程就是设计维度模型的过程。但是需要注意的是，总线矩阵中通常只包含事务型事实表，另外两种类型的事实表需单独设计。

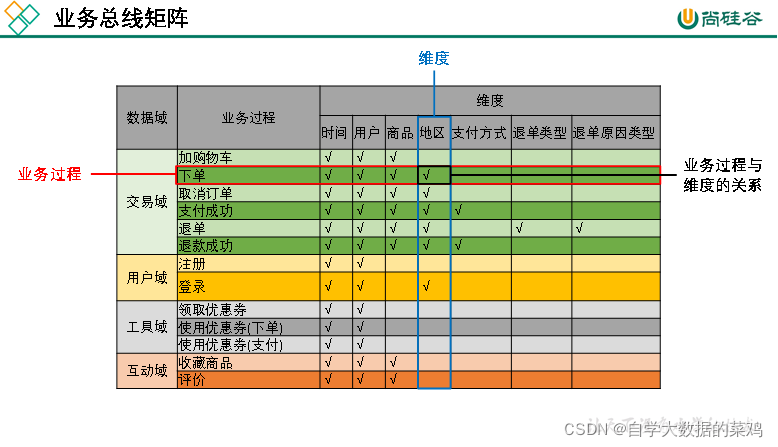

       按照事务型事实表的设计流程，选择业务过程声明粒度确认维度确认事实，得到的最终的业务总线矩阵见以下表格。

       上图的构建过程是根据事务型事实表的构建过程，先确定一个个业务过程，然后对每个业务过程确定它的粒度，在确定相应的维度，最后是确定度量值。

2.4 明确统计指标

       明确统计指标具体的工作是，深入分析需求，构建指标体系。构建指标体系的主要意义就是指标定义标准化。所有指标的定义，都必须遵循同一套标准，这样能有效的避免指标定义存在歧义，指标定义重复等问题。
1）原子指标：
       原子指标基于某一业务过程的度量值，是业务定义中不可再拆解的指标，原子指标的核心功能就是对指标的聚合逻辑进行了定义。我们可以得出结论，原子指标包含三要素，分别是业务过程、度量值和聚合逻辑。
       总结来说，原子指标=业务过程+度量值+聚合逻辑
       例如订单总额就是一个典型的原子指标，其中的业务过程为用户下单、度量值为订单金额，聚合逻辑为sum()求和。需要注意的是原子指标只是用来辅助定义指标一个概念，通常不会对应有实际统计需求与之对应，原子指标不是需求，而是需求中的一部分。

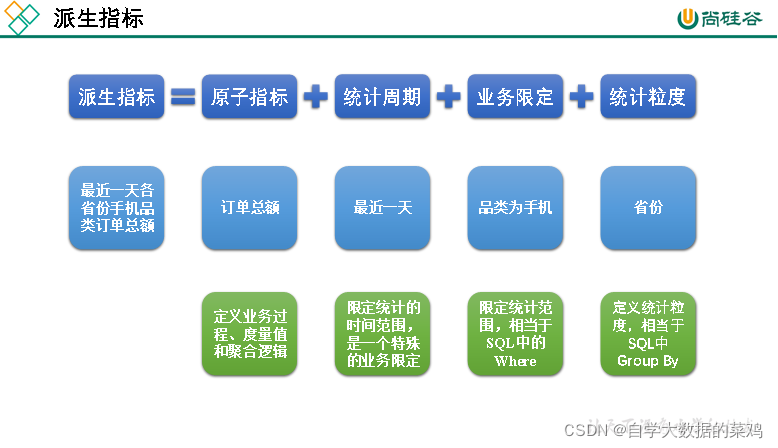

2）派生指标：
       派生指标是在原子指标的基础上产生的。

       派生指标一般情况下会对应实际的统计需求。

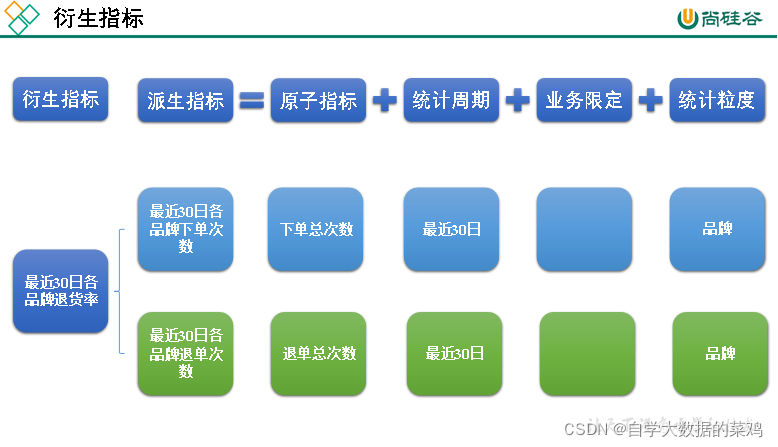

3）衍生指标：
       衍生指标是在一个或多个派生指标的基础上，通过各种逻辑运算复合而成的。例如比率、比例等类型的指标。衍生指标也会对应实际的统计需求。

PS：粒度一般跟行相关
4）总结：
       原子指标是最基础的指标，派生指标在原子指标的基础上生成，衍生指标在派生指标的基础上生成，一个衍生指标对应多个派生指标。
       当需求比较多的时候，会出现部分统计需求对应的派生指标相同的情况。在这种情况下，可以考虑将这些公共的派生指标保存下来，目的是为了减少重复的计算。而这些公共的派生指标统一保存在数据仓库的DWS层。

2.5 维度模型设计

       维度模型的设计参照上述得到的业务总线矩阵即可。事实表存储在DWD层，维度表存储在DIM层。

2.6 汇总模型设计

       汇总模型的设计参考上述整理出的指标体系（主要是派生指标）即可。汇总表与派生指标的对应关系是，一张汇总表通常包含业务过程相同、统计周期相同、统计粒度相同的多个派生指标。
       数仓中派生指标含有业务过程、度量值、聚合逻辑、统计周期、业务限定、统计粒度这六个部分，若一个部分不同则就算另外的派生指标，如果按这样设计汇总表就会有大量的表。
       实际上，如果统计粒度相同，那么最终的结构是相同的；如果业务过程相同，那么用到的事实表是一样的，如果统计周期相同，那么用到的数据是一样的，在这三部分一样的情况下，可以将这些派生指标放在一个表中。
       汇总表和派生指标的关系：一个汇总表中有多个派生指标；
       汇总表和事实表的关系：一个汇总表有多个派生指标，但他们的业务过程是相同的，所以一个汇总表是一个事实表聚合而来的，但是不同的统计周期、不同的统计粒度会放到不同的汇总表中，因此一个事实表可能聚合到多个汇总表中。

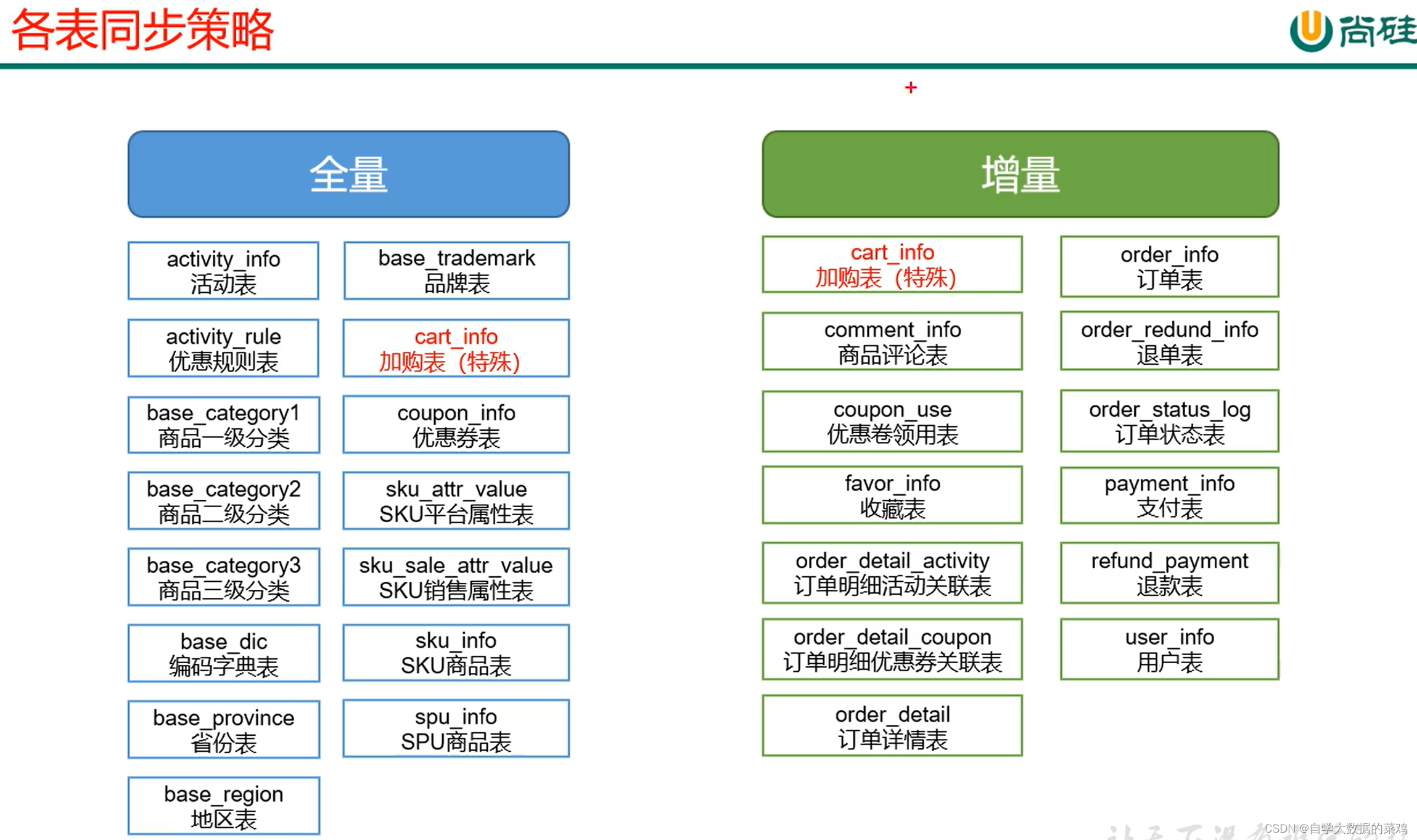

三、各表同步策略的回顾

       全量表中大部分都是维度表；增量表中大部分是增量表，与事实相关的表基本采用增量同步。
       前面说了总共有三种事实表，事务型事实表：毫无疑问采用增量同步，而且必须采用基于Maxwell的增量同步，这样可以拿到包括中间状态的所有信息，DataX只能拿到最终结果，无法拿到中间过程的信息。周期快照事实表：采用全量同步。累积快照事实表：采用增量同步。
       前面说维度表也分为两类，一类是每日全量快照：采用全量同步；一类是拉链表：使用增量同步。
       上图中的cart_info放在全量里是要做周期快照事实表，定期采样每个人里面购物车有什么商品，商品有多少件；cart_info放在增量是因为对应于事务，要做一个事务型事实表。
       上图中的user_info用户表是一个维度表，要做一个拉链表，所以要采用增量同步。
