1、格雷码编解码

已于 2024-04-02 12:42:46 修改
阅读量542 收藏 1
点赞数 1
分类专栏： 基于结构光投影三维重建 文章标签： 三维重建
于 2024-04-02 00:30:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xzy53719/article/details/137251262
版权
本文介绍了单目结构光编码技术，包括如何利用投影仪进行编码，格雷码的编码与解码，以及图片二值化的方法。同时讨论了在不同材质和光照条件下，如何选择高频和低频光进行编码以适应各种场景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.1 单目结构光编码目的

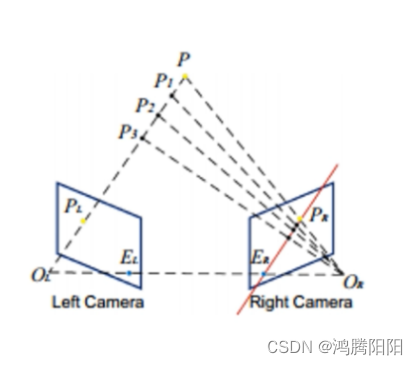

把投影仪看成“逆”相机，利用结构光编码的方式，知道打在物体表面的光是从投影仪的哪个像素发出来的，从而知道该物体表面上的一点在投影仪的虚拟成像位置。从而利用双目成像原理，来计算出实际位置。

1.2 格雷码的编码与解码

1.2.1 格雷码编码

二进制转格雷码

1、最高bit保持不变

2、当前bit与高一bit亦或得当前格雷码。（亦或，相同为0，不同为1）

1.2.2 格雷码解码

1、最高bit保持不变

2、当前bit与高一bit格雷码亦或得当前格雷码

1.3 图片二值化

前提条件：投影仪买的每个点至少都要经历一次明暗变化，即总要找到一张图，该位置为0，另一张图该位置为1；

实现方法：

方法1：增加两张图，一张图全黑图，一张图全亮图

方法2：去除全0和全1的编码，让每个编码至少包含有一个0和一个1

二值化方法：

thred = \frac{I - I_{min}}{I_{max} - I_{min}}

对每个像素，计算其在整个时间序列下的最大值和最小值，然后对当前图片图片像素二值化，就是计算出一个如上式所示的阈值，阈值大于0.5的时候为1，小于0.5则为0

1.4 其他离散型编码

在某些特定场景，由于物体本身材质原因，收全局光（投影仪发出的光）影响。

解决思路：不同的全局光照，对不同频率的编码光，影响不同

高频光：适合内反射、漫反射

低频光：适合下表面反射

格雷码编码、解码及实现
2301_79331421的博客
08-13 659
本文介绍了格雷码的编码、解码原理，并提供了相应的源代码实现。格雷码具有相邻数值之间只有一个位元改变的特点，因此在数据传输和旋转编码器等应用中被广泛使用。格雷码（Gray code）是一种特殊的二进制编码方式，常用于解决数字信号传输中的问题。旋转编码器是一种用于检测旋转运动的装置，常见于鼠标、旋钮等设备。通过读取旋转编码器的输出信号并解码，可以获取旋转方向和步长。以上代码是一个简化的示例，实际应用中需要根据硬件接口进行相应的编码器信号读取和处理。本文将介绍格雷码的编码、解码原理，并提供相应的源代码实现。
结构光编解码-格雷码+四步相移
weixin_43997893的博客
08-02 2159
相移法一般需要三张以上的相移图，对系统的随机噪声具有较好的抑制作用，且对 N-1 次以下谐波误差不敏感，并可针对每个像素单独求解相位。将格雷码转换成标准二进制码，首先保持格雷码最左边的一位码字不变，从左边第二位码字起，将每位码字与前一位解码后的值进行异或运算。格雷码可以分为RGB颜色格雷码和二值格雷码，RGB颜色格雷码使用蓝色和红色来代替黑白编码条纹, 同时在蓝红条纹之间加入一个像素宽的绿色条纹[。格雷码是一种可靠性编码，采用的是一种将错误最小化的编码方式，具有抗干扰性，高可靠性，高稳定性等特点。
格雷码解码方法
正在挣扎中的人
10-05 569
转载：系列篇|结构光——格雷码解码方法
格雷码的编解码
视觉小浩
05-24 3263

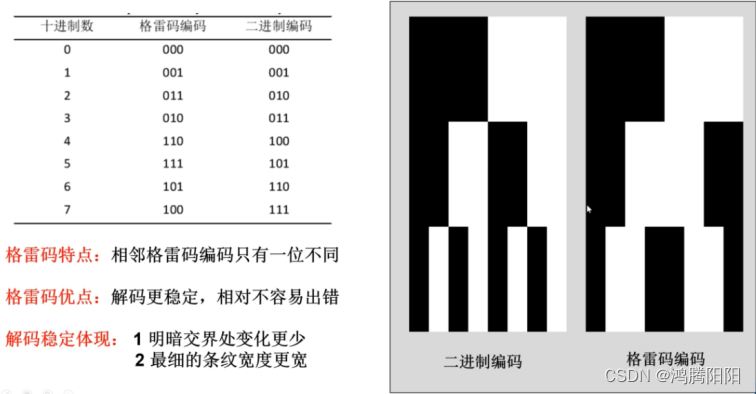

格雷码的编解码（以3位为例） 编码 从二进制码转换到格雷码，从右到左以0~n-1编号，若二进制码字第i位和第i+1位相同，则对应格雷码第i位位0，否则为1（异或），第n位认为是0。 十进制 二进制码 格雷码 0 000 000 1 001 001 2 010 011 3 011 010 4 100 110 5 101 111 6 110 101 7 111 100 格雷码好处：相邻数只有1位变化，最大和最小数首位相连，能避免解码错误。 将这23=82^3=82
