第四章处理器

第四章处理器

4.1 引言

指令数目 + 时钟周期长度 + 每条指令所需时钟周期数(CPI) $\Longrightarrow$ 计算机性能

实现指令的过程：
- $\color{red}\bigodot$ 1. 程序计数器(PC)指向指令所在储存单元，提取指令
- $\color{red}\bigodot$ 2. 根据指令字段内容，选择读取寄存器数量（取字指令读一个，其他大部分读两个）
- $\color{red}\bigodot$ 3. 除跳转指令外，都要使用算术逻辑单元(ALU)计算
  1. 储存访问指令（内存操作）：计算地址
  2. 算术逻辑指令（运算操作）：执行运算
  3. 分支指令（跳转操作）：进行比较
- $\color{red}\bigodot$ 4.此处因指令类型而异：
  1. 储存访问指令：访问内存为读取或储存数据
  2. 算术逻辑指：将ALU或储存器的数据写入寄存器
  3. 分支指令：根据比较结果决定下一条指令地址

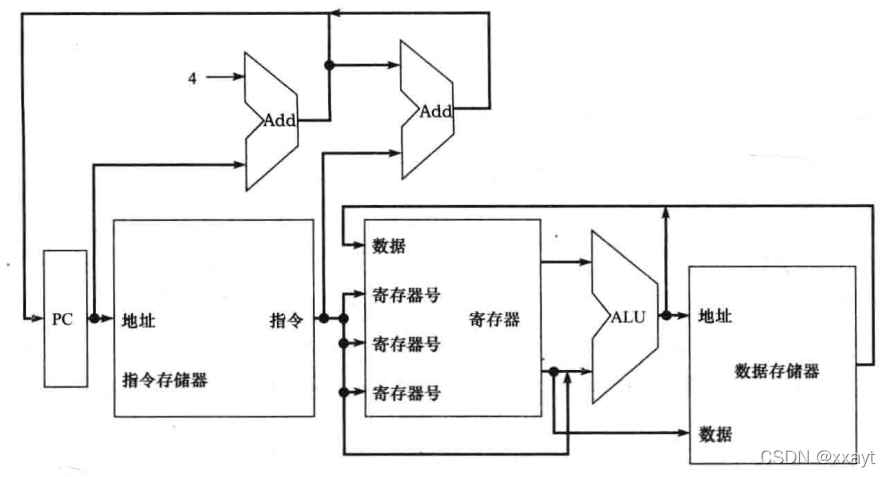

抽象简化MIPS子集实现视图：

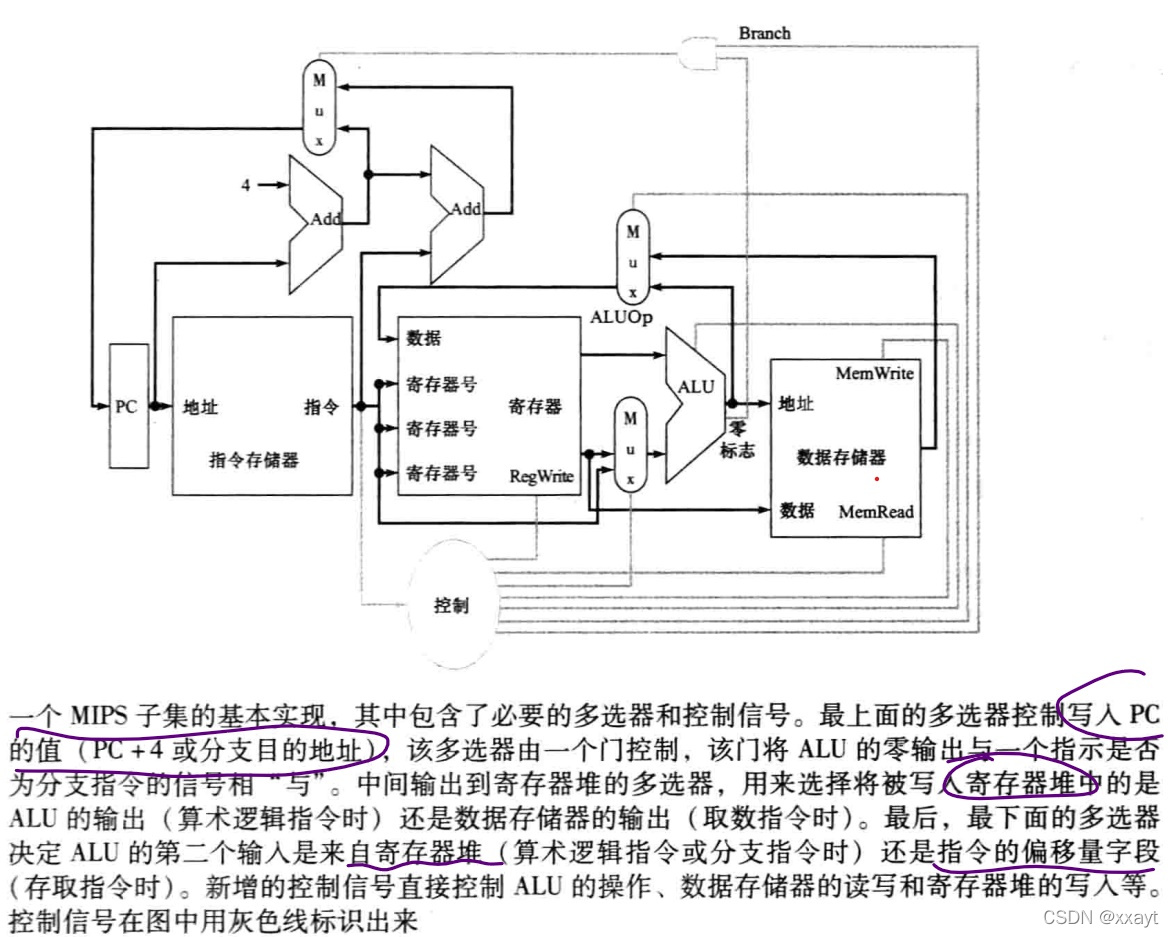

待填充细节：
- 数据选择器/多选器 Multiplexor：从不同数据来源中选择合适数据送到目标单元

  三大多选器和控制单元
- 不同执行指令的类型决定单元的控制流向

4.2 逻辑设计一般方法

数据通路功能部件：
- 组合单元 Combinational element：处理数据值的操作单元。如与门，ALU
  - 输出只由输入决定，没有内部存储功能
- 状态单元 State element：存储状态的单元。如指令存储器，数据存储器，寄存器，触发器
  - 输出由输入和内部状态共同决定，内部存储了计算机的状态
  - 至少包含两个输入（写入单元的数据值 + 何时写入的时钟信号）和一个输出
  - MIPS实现常见状态单元：触发器，存储器，寄存器
  - 状态单元随时可读，时钟决定何时被写入
时钟方法：规定信号读写的时间（避免从一个信号被同时读写而出现错误）。

假设采用边沿触发时钟 edge-triggered clocking（只在时钟跳变边沿改变储存值）
- 时钟信号决定数值何时写入状态单元
- 状态单元的输入信号先达到稳定，才能在有效的时钟边沿导致状态变化
- 一个时钟周期完成：所有信号从状态单元1 $\stackrel{\color{red}组合逻辑}{\longrightarrow}$ 状态单元2
- 写信号：
  - 若每个有效时钟边沿都进行写入操作，则可忽略写控制信号 control signal
  - 否则需要一个写控制信号（输入信号：写控制信号，时钟信号），故只有一个时钟边沿到来且写控制信号有效时，状态单元才改变状态。
有效 asserted（无效 deasserted）：表示信号为逻辑高（低）

控制信号 VS 数据信号
- 控制信号：决定多选器选择或指示功能单元操作的信号。
- 数据信号：由功能单元操作的信息。

4.3 建立数据通路

分析执行每类MIPS指令所需要的部件，不同指令需要不同的数据通路部件 datapath element

数据通路部件 Datapath Element：
- 程序计数器 Program Counter(PC)：用于储存程序的指令，提供给定地址的指令
- 加法器 Add：计算 PC 的值以指向下一条指令的地址
- 指令存储器 Instruction Memory：只提供读指令访问，可视为逻辑单元，不需读控制信号
- 寄存器堆 Register File：四入两出
  - 读操作：
    - 两个输入：提供要读的寄存器号 register number（5位）
    - 两个输出：提供从寄存器堆读出的输出数据（32位）
  - 写操作：
    - 两个输入：提供要写的寄存器号（5位）和要写的数据 data（32位）
- ALU：两入两出
  - 两个输入：32位
  - 两个输出：一个32位，另一个1位指示输出结果是否为0（零检测输出型号实现分支指令）
- 数据存储器 Data Memory：需要读控制信号（因为防止读到无效地址）
- 符号扩展 Sign-Extend：16位输入，32位输出
- 主控制单元 Control：
  - 一个输入：6位，即操作码 opcode [31-26]
  - 九个输出：10位
指令举例：
- 存取指令：
- 分支指令：
  - 计算分支目标地址 branch target address：
  - 确定分支条件：比较操作数
    - 分支条件发生 branch taken：分支条件为真，PC 换为新的目标地址
    - 分支条件发生 branch not taken：分支条件为加，PC 换为自增后的 PC
- 跳转指令：PC 的低 $28$ 位换为26位偏移地址左移两位(变为28位)

4.4 单周期(Single-Cycle implementation)实现机制

由于不同类型指令都使用同一个数据同路，所以这条路一定是对于不同指令有不同的走法，于是要使用多选器MUX和控制信号Control来从多个输入中选择

三大多选器：
- ALU 第二个输入前：
- 寄存器堆写数据输入：
- 分支指令选择下一指令地址：

ALU控制：2位ALUop 与 6位funct功能码 生成 4位ALU控制信号 来表示六种功能
- 当 ALUop=00 时：无论 funct，ALU控制信号均为 $0010$
- 当 ALUop=01 时：无论 funct，ALU控制信号均为 $0110$ ，且表示 beq 指令中的计算
- 当 ALUop=10 时：ALU控制信号根据 funct 决定
- 当 ALUop=11 时：此情况不应发生

主控制单元 Control：九大十位控制信号（ALUop占两位）

控制信号名	功能	无效时(0)含义	有效时(1)含义
RegDst	写寄存器来自	rt 字段(20:16)	rd 字段(15:11)
RegWrite	/	/	写寄存器堆
ALUSrc	第二个ALU操作数来自	寄存器堆第二个输出 rt	指令低16位的符号扩展
PCSrc	PC下一个地址来自	PC+4	分支目标地址
MemRead	/	/	读数据存储器
MemWrite	/	/	写数据到地址指定的存储器单元
MemtoReg	写入寄存器的数据来自	ALU	数据存储器

Branch：分支指令表示可以分支，需查看ALU零输出
PCSrc：由Branch和ALU的zero相与得到，不直接来自主控制单元
Jump：跳转指令选择PC值的来源（在PC+4，分支目标PC，跳转目标 PC）

不同类型指令的数据通路操作：
- R-型指令：例 add $t1 $t2 $t3. 一个时钟周期内可分为 $4$ 大步骤
  - $\color{red}\bigodot$ 1. 从指令存储器取指令，PC自增
  - $\color{red}\bigodot$ 2. 从寄存器堆读寄存器 $t2 和 $t3。同时主控制单元计算出各控制信号状态
  - $\color{red}\bigodot$ 3. ALU根据funct字段确定功能，操作从寄存器堆读出的数据
  - $\color{red}\bigodot$ 4. 将ALU结果写入寄存器堆，根据指令选择目标寄存器 $t1
- 取数指令：例 lw $t1 offset($t2). 一个时钟周期内可分为 $5$ 大步骤
  - $\color{red}\bigodot$ 1. 从指令存储器取指令，PC自增
  - $\color{red}\bigodot$ 2. 从寄存器堆读寄存器 $t2
  - $\color{red}\bigodot$ 3. ALU将从寄存器堆读出的值和符合扩展后的指令低 $16$ 位相加
  - $\color{red}\bigodot$ 4. 将ALU结果作为数据存储器的地址
  - $\color{red}\bigodot$ 5. 存储单元的数据写入寄存器堆，根据指令选择目标寄存器 $t1
- 分支指令：例 beq $t1 $t2 offset. 一个时钟周期内可分为 $4$ 大步骤
  - $\color{red}\bigodot$ 1. 从指令存储器取指令，PC自增
  - $\color{red}\bigodot$ 2. 从寄存器堆读寄存器 $t1 和 $t2
  - $\color{red}\bigodot$ 3. ALU将从寄存器堆读出两数相减。PC+4 的值与符号扩展并左移两位后的孩子零低 $16$ 位相加，结果即分支目标地址
  - $\color{red}\bigodot$ 4. 根据ALU的零输出决定哪个加法器的结果存入PC中
跳转指令：opcode = 2
- 拼接32位跳转地址：当前 PC+4 的高 $4$ 位 $+$ 跳转指令的 $26$ 位立即数字段 $+$ 低位 $00_2$
- 加入控制信号 Jump
单周期缺点：周期需要根据最慢的指令（lw）花费时间规定
