1. 简介

YED-E100C DTU是由银尔达（yinerda）推出的工业级的单TTL串口以太网DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过以太网与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电；

2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃-75℃；

5) 支持1路TTL串口；

6) 支持10M/100M以太网有线网口；

7) 支持银尔达DTU透传固件，支持TCP客户端、UDP客户端，TCP服务端、MQTT、HTTP协议；

8)支持注册包，心跳包，前置数据，后置数据，自动网络维护；

9)支持任务，数据模板等边缘计算，数据处理能力；

10) 支持标签logo定制服务；

11) 支持二次开发定制。

12)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

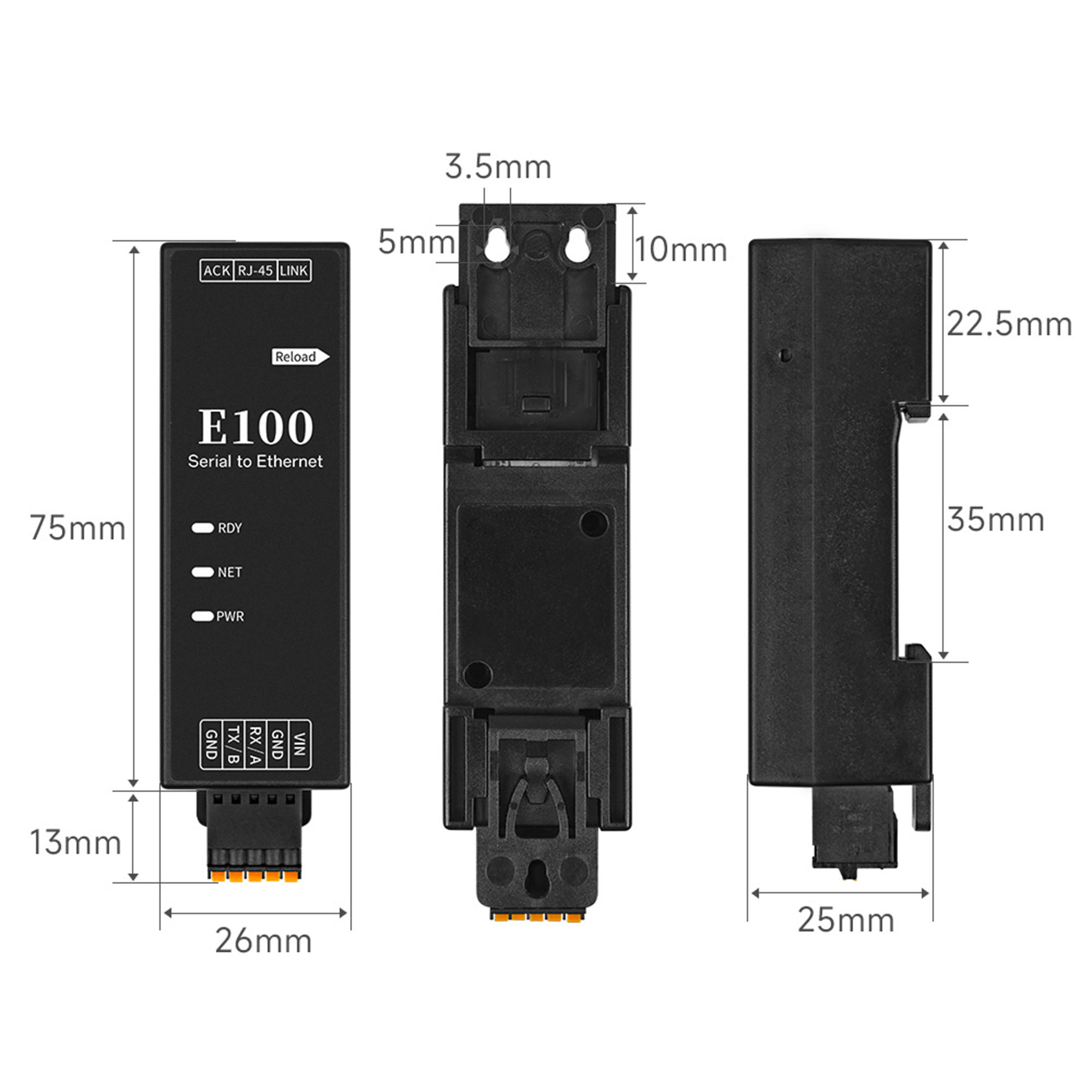

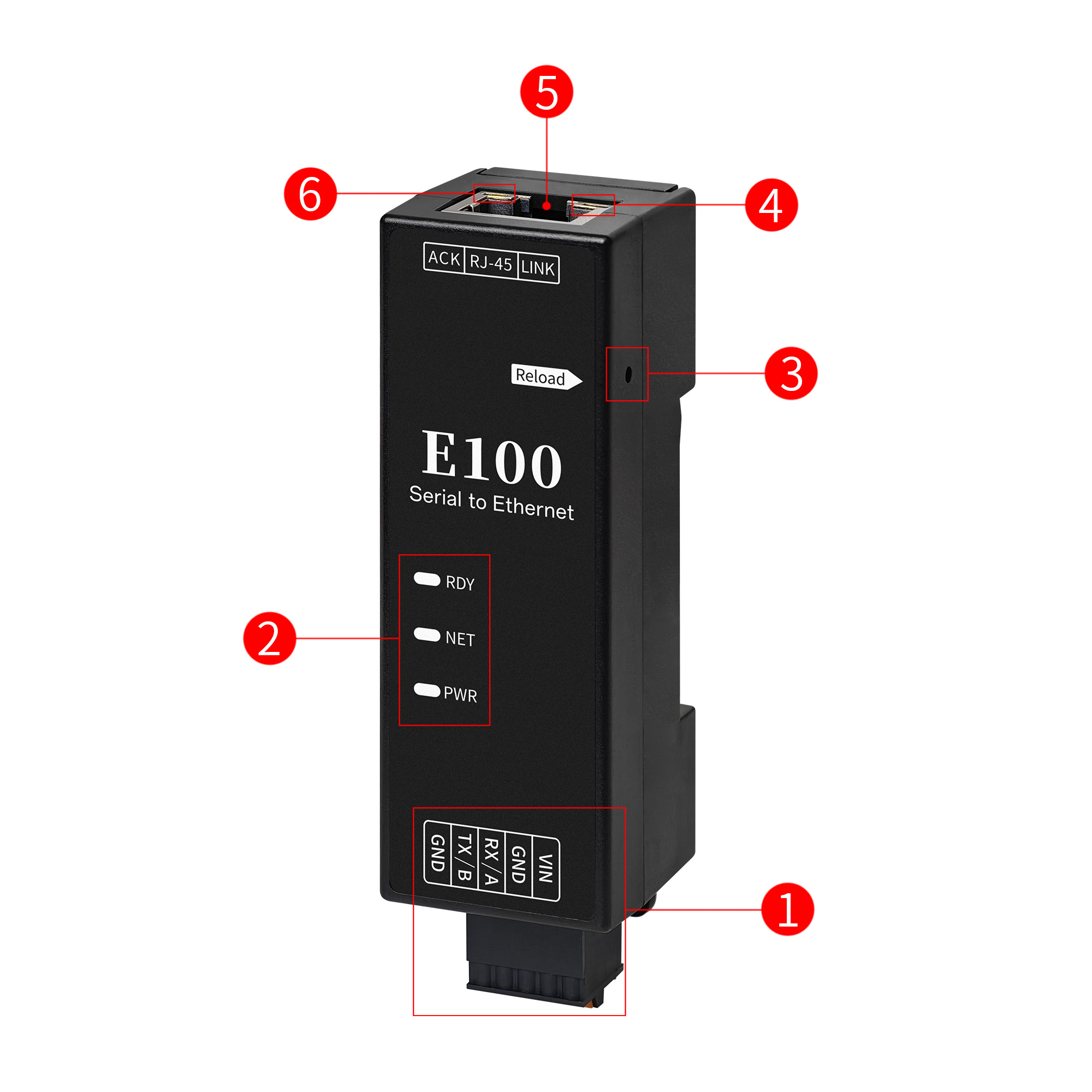

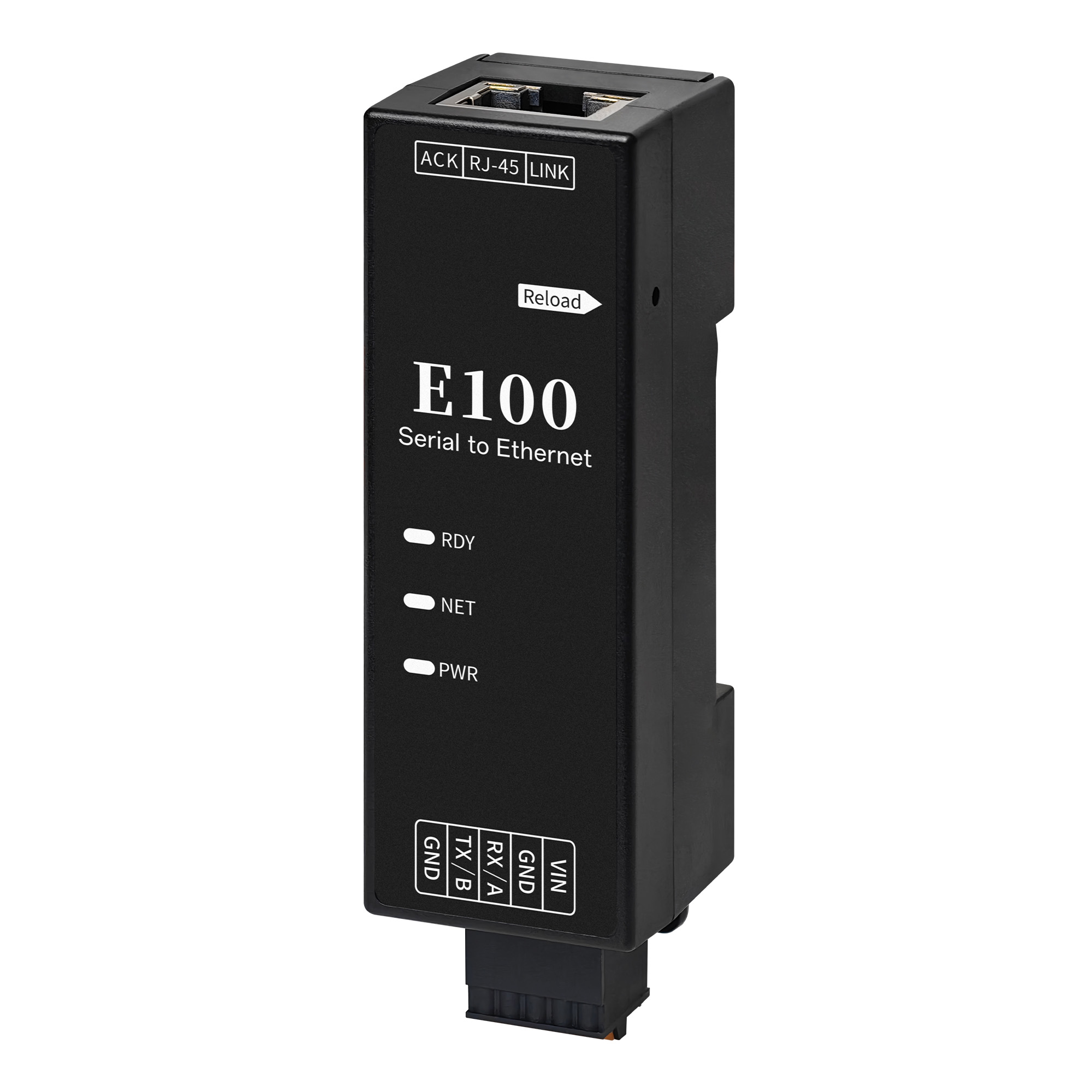

编号	标识	功能	说明
1	VIN GND	供电电源	VIN标识电源正极，GND 标识电源负极 5~36V 电压，10W电源，推荐12V电压
	RX/TX		TTL串口
	GND		GND
2	PWR	电源指示灯	供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的)
	NET		DTU状态指示灯，具体看系统指示功能描述
	RDY		DTU状态指示灯，具体看系统指示功能描述
3	Reload	恢复出厂设置按键	长按7秒，清除全部参数，恢复出厂设置
4	LINK LED		绿色 LED，物理连接后常亮
5	网口		10/100M网口
6	ACK LED		黄色LED，有数据交互时闪烁

备注	USB和BOOT按键在外壳内部，如果要调试任务，升级固件，二次开发，需要拆开外壳

LED状态描述设备上面一般有3颗LED灯，PWR LED，NET LED ,STA/RDY LED其意义如下。如果只有NET LED，就只需要看NET LED状态。

指示意义	现象	备注
供电正常	PWR LED常亮，并且明亮
供电异常	PWR LED不亮，或者昏亮	注意设备的USB 接口不供电
网口LINK LED	绿色 LED，物理连接后常亮
网口ACK LED	黄色LED，有数据交互时闪烁
设备没授权	NET LED和 RDY LED同时2秒亮，2秒灭	设备返厂
网口硬件异常	NET LED 和RDY LED 5000ms同时闪烁	设备返厂
没获取到IP	NET LED 100ms闪烁,RDY LED 熄灭	检查网线是否接好设置静态IP 检查DCHP是否打开
网络正常，但没连上服务器	NET LED 500ms慢闪,RDY LED熄灭	没配置参数/服务器异常/参数错误
成功连上服务器	NET LED 1000ms慢闪,RDY LED常亮	至少有一个通道链接服务器成功作为服务器的时候被连接

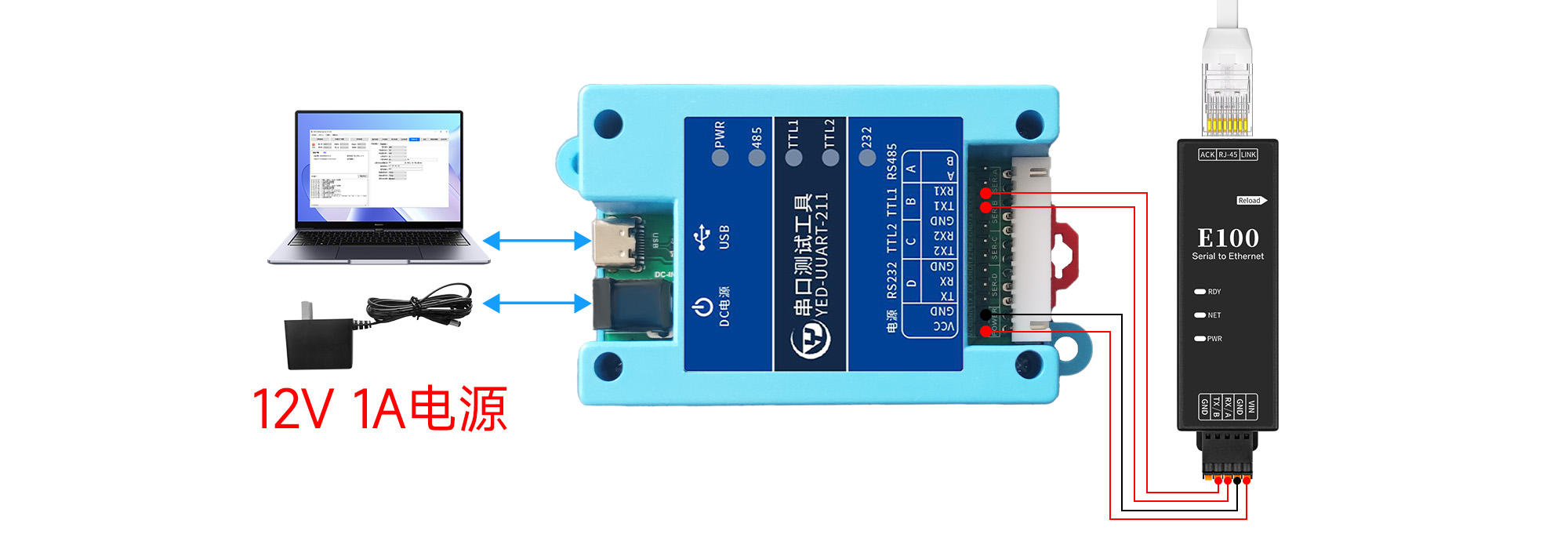

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS485 A接A，B接B；推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。
