【银尔达DTU配置平台】(Air780)短信转发配置测试实例

目前只有Air780支持,固件版本等于大于V1.1.1。

发送短信，DTU设备必须使用手机卡，支持移动和联通手机卡，不支持电信手机卡。

短信的格式是utf-8编码。

一、工具简介

DTU配置平台:https://dtu.yinerda.com

DTU测试平台:http://test.yinerda.com

串口测试软件:"YEDTestTools"软件,或者任意自己熟悉的串口调试软件。

USB转串口调试工具:"YED-UUART-211"，集成电源，TTL，RS232，RS485专门为设备调试设计,或者任意自己熟悉的串口调试工具。

二、必要条件

2.1、参考《WEB配置入门教程》，完成添加设备，创建分组，分组里面分配设备。

2.2、设备接上天线，插上卡，正常10W电源供电，NET LED 500ms或者1000ms闪烁一次，表示网络正常。

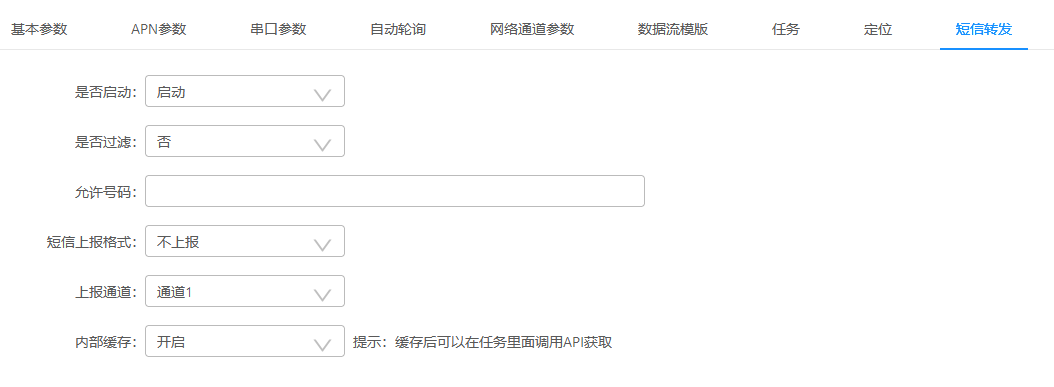

三、短信转发配置参数

短信转发，是将收到的短信转发给服务器。

3.1、短信过滤

是否过滤号码，如果要过滤，只有与允许号码相同的短信才能转发到服务器，其他的号码数据就过滤了。

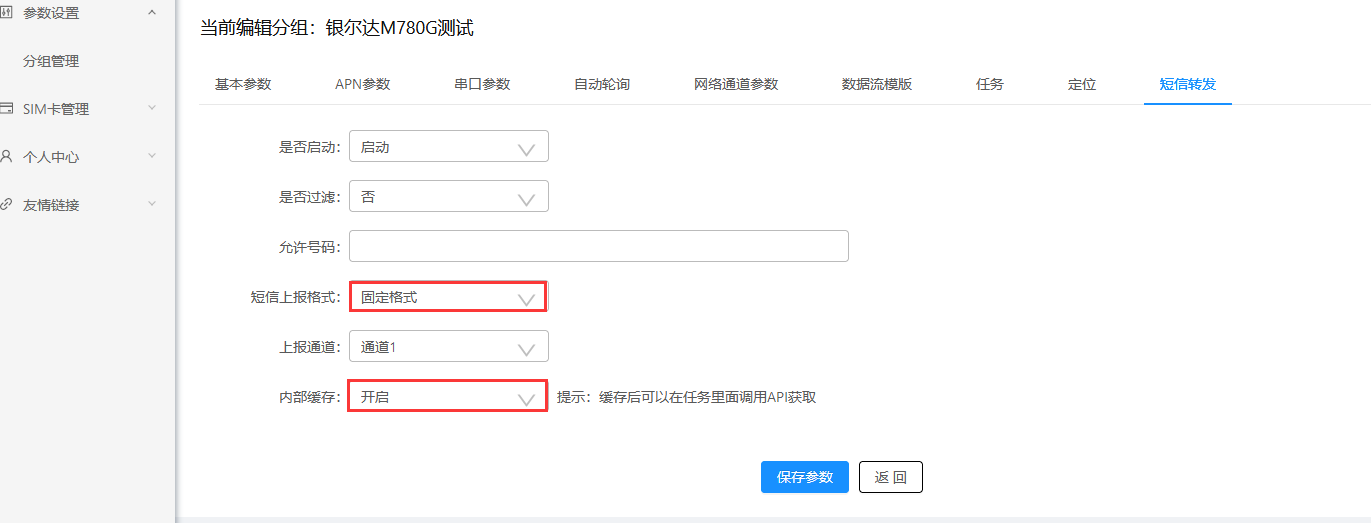

3.2、固定格式上报

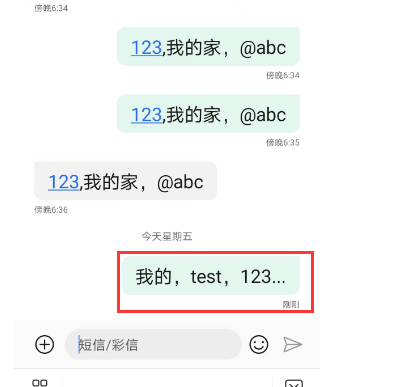

手机发送的短信,里面包含了中文，中文标点，字母，数字和英文标点。

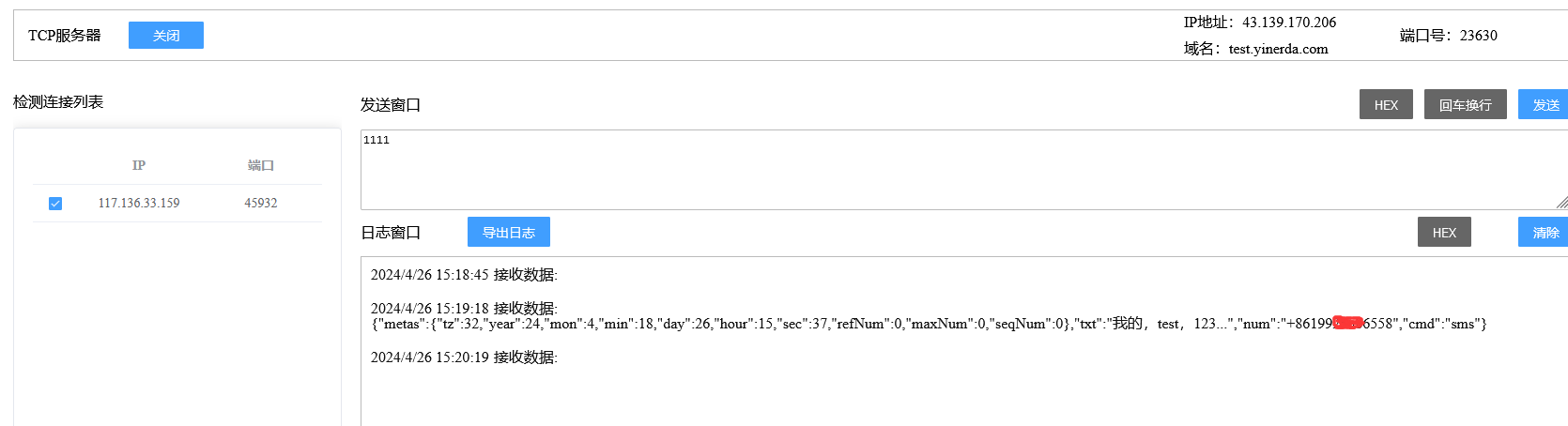

服务器收到的数据:固定格式是json格式:

{"metas":{"tz":32,"year":24,"mon":4,"min":18,"day":26,"hour":15,"sec":37,"refNum":0,"maxNum":0,"seqNum":0},"txt":"我的，test，123...","num":"+86199xxxx6558","cmd":"sms"}

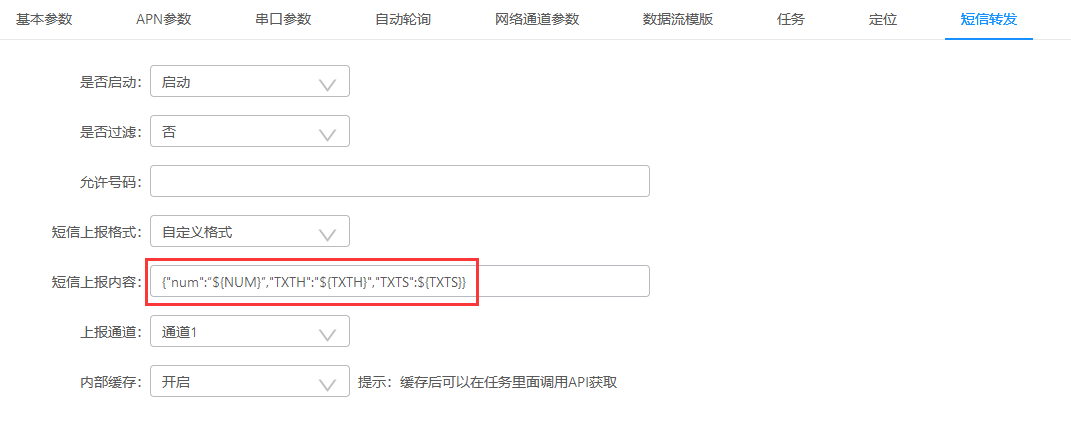

3.3、自定义格式上报

由于数据格式是utf-8的，可以使用变量的方式转换数据格式后上报到服务器。

${NUM}表示电话号码;${TXTH}表示短信原始数据;${TXTS}表示HEX字符串编码。

配置的数据是:{"num":“${NUM}”,"TXTH":"${TXTH}","TXTS":${TXTS}}

手机发送的短信,里面包含了中文，中文标点，字母，数字和英文标点。

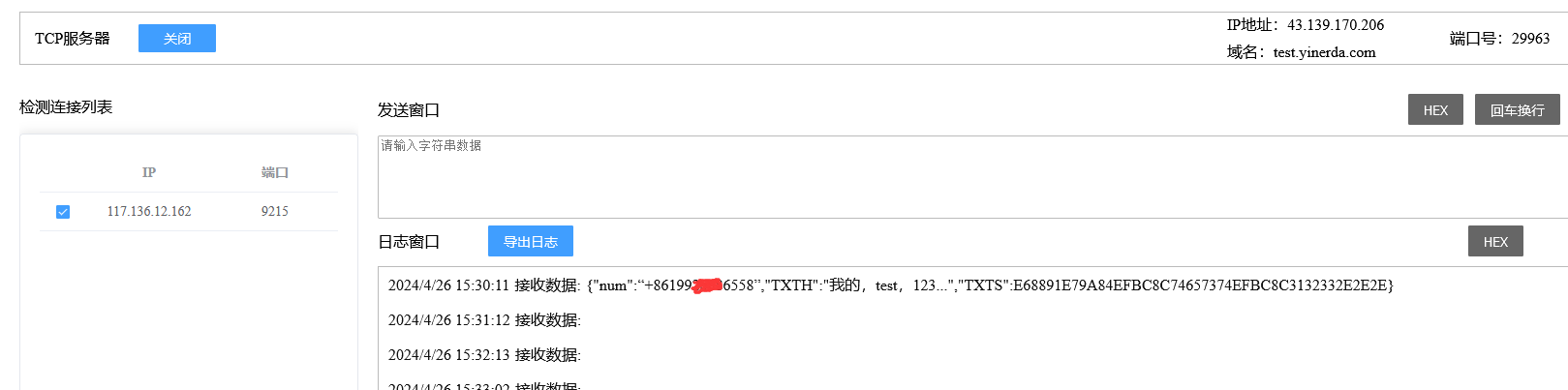

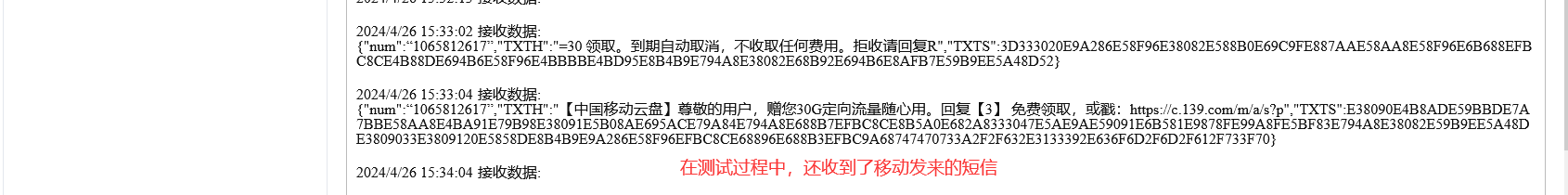

服务器收到的数据:{"num":“+86199XXXX6558”,"TXTH":"我的，test，123...","TXTS":E68891E79A84EFBC8C74657374EFBC8C3132332E2E2E}

四、DTU串口发送短信

DTU可以通过串口发送短信，和查询接收短信。也可以他通过任务，调用API发送短信和接收短信。API操作看对应API即可。

注意接收短信的内容是存到内存里面，最多存10条，如果短信及时读取，DTU重启后将就是保存的短信。

4.1、参数配置

必须开启短信转发，并且开启内部缓存。

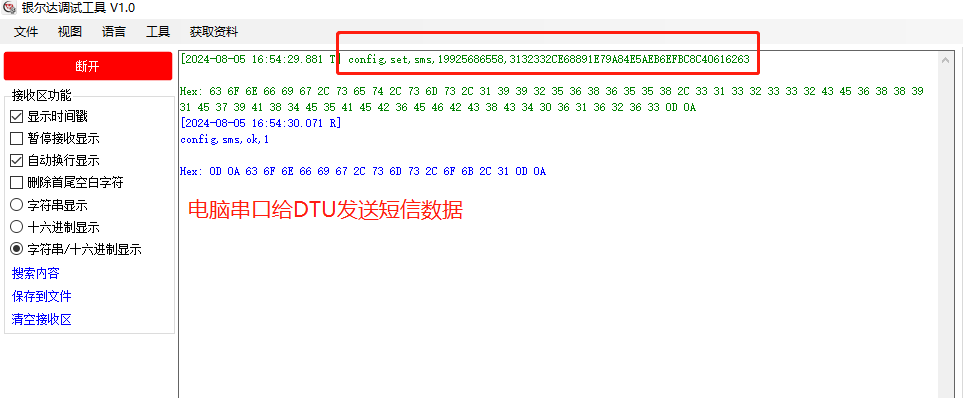

4.2、短信发送

由于短信里面可能有,逗号，会导致命令解析失败。所以必须转换成16进制格式的字符串编码发送

config,set,sms,199xxxx6558,3132332CE68891E79A84E5AEB6EFBC8C40616263\r\n

\r\nconfig,sms,ok,0\r\n

发送短信内容是 "123,我的家，@abc"

测试的时候手机号码换成自己实际的号码。

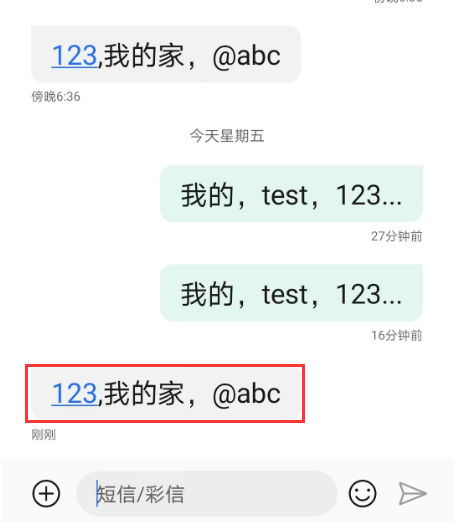

4.3、手机收到的短信的内容

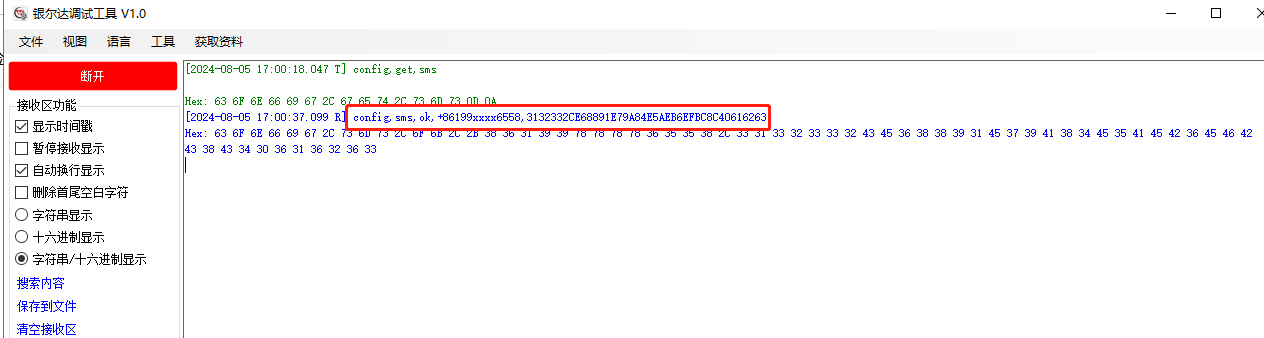

4.4、读取收到的短信

读取的短信格式也是16进制格式的字符串编码，自己需要转换成有效数据使用。

读取命令config,get,sms\r\n
