【银尔达DTU配置平台】(Air780)EMQX Serverless配置测试实例

注意:EMQX Serverless 托管服务是用的MQTTS，只有Air780，Air780EP，Y100EP目前支持。

如果是自己私有化的EMQX，可以使用普通的MQTT，只要支持MQTT协议的模块都支持。

一、工具简介

DTU配置平台:https://dtu.yinerda.com

串口测试软件:"YEDTestTools"软件,或者任意自己熟悉的串口调试软件。

USB转串口调试工具:"YED-UUART-211"，集成电源，TTL，RS232，RS485专门为设备调试设计,或者任意自己熟悉的串口调试工具。

二、必要条件

2.1、如果您是首次使用DTU配置平台，请先参考《WEB配置入门教程》进行操作，包括设备的添加、分组的创建以及设备在分组中的分配。随后，依据本页指南完成云平台的参数设置及建立连接。

2.2、设备接上天线，插上卡，正常10W电源供电，NET LED 500ms或者1000ms闪烁一次，表示网络正常。

三、部署EMQX Serverless

注意:文档的图片直接看比较模糊，点击图片，放大看。

https://cloud.emqx.com/console/deployments/new

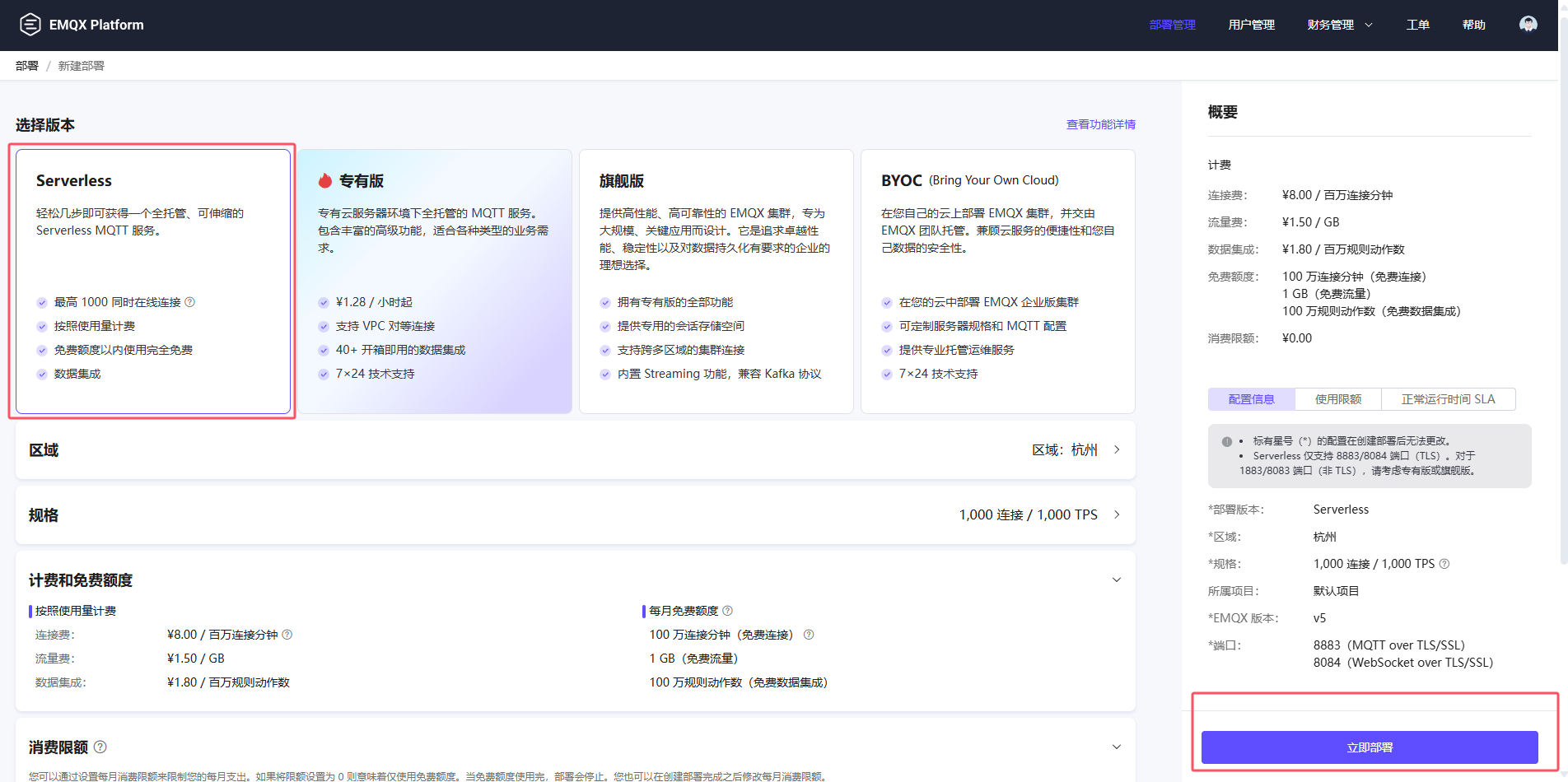

点击进入EMQX平台，选择Serverless，立即部署。

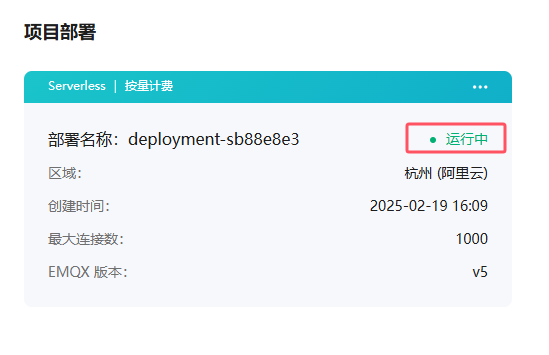

项目状态显示运行中，表示部署成功，点击部署好的项目进入。

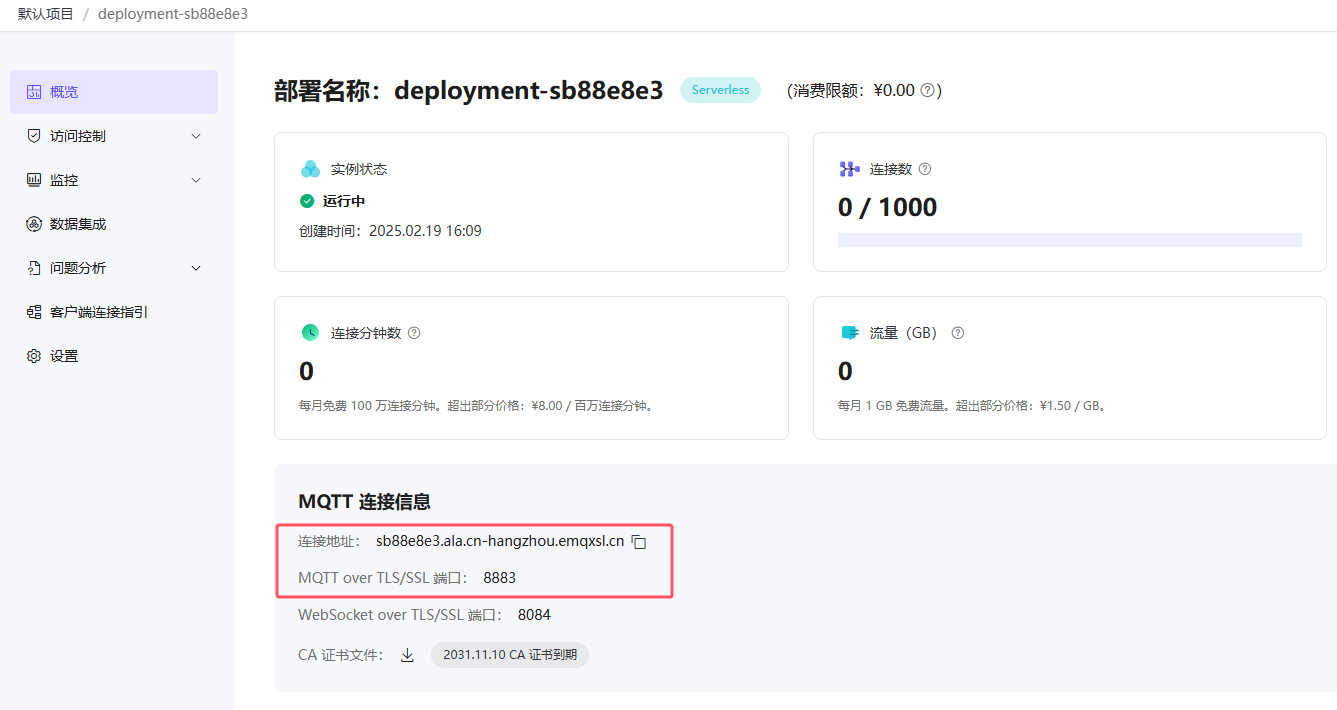

概览中包含有MQTT的连接地址和MQTT端口

四、一个客户端实现自发自收

4.1、客户端认证

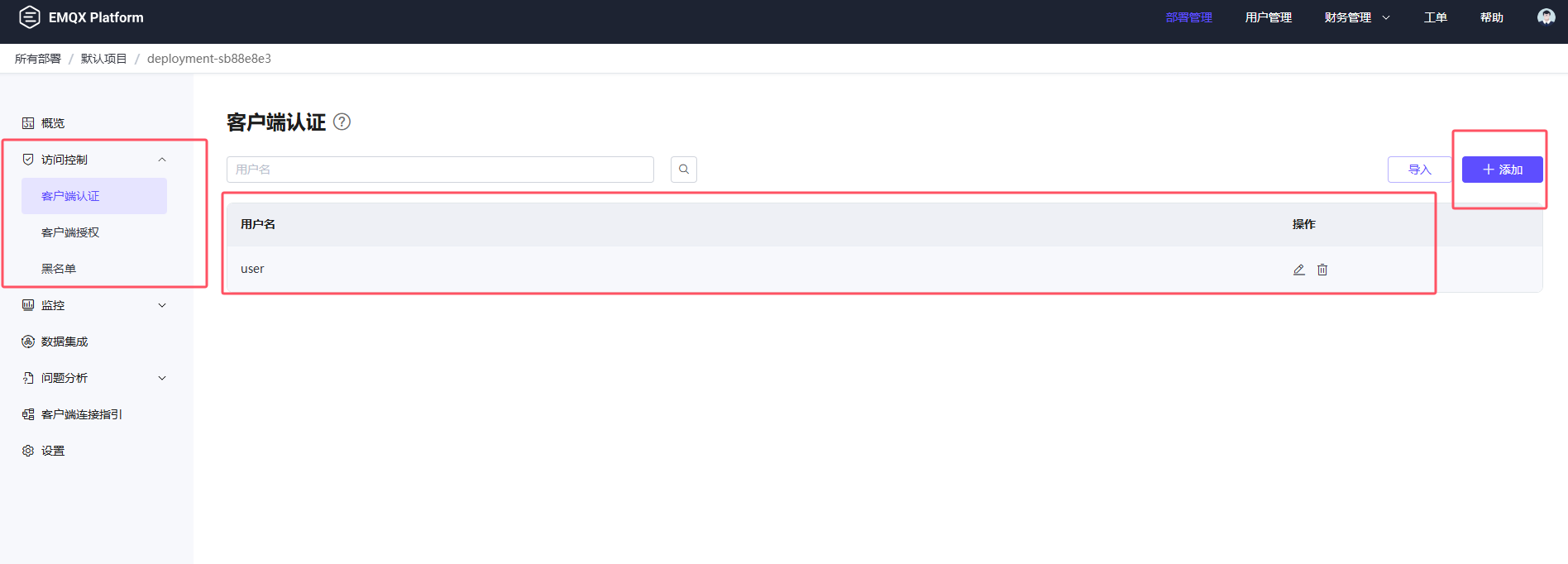

在访问控制-客户端认证中添加一个客户端，用户名“user”密码“password”

4.2、客户端授权

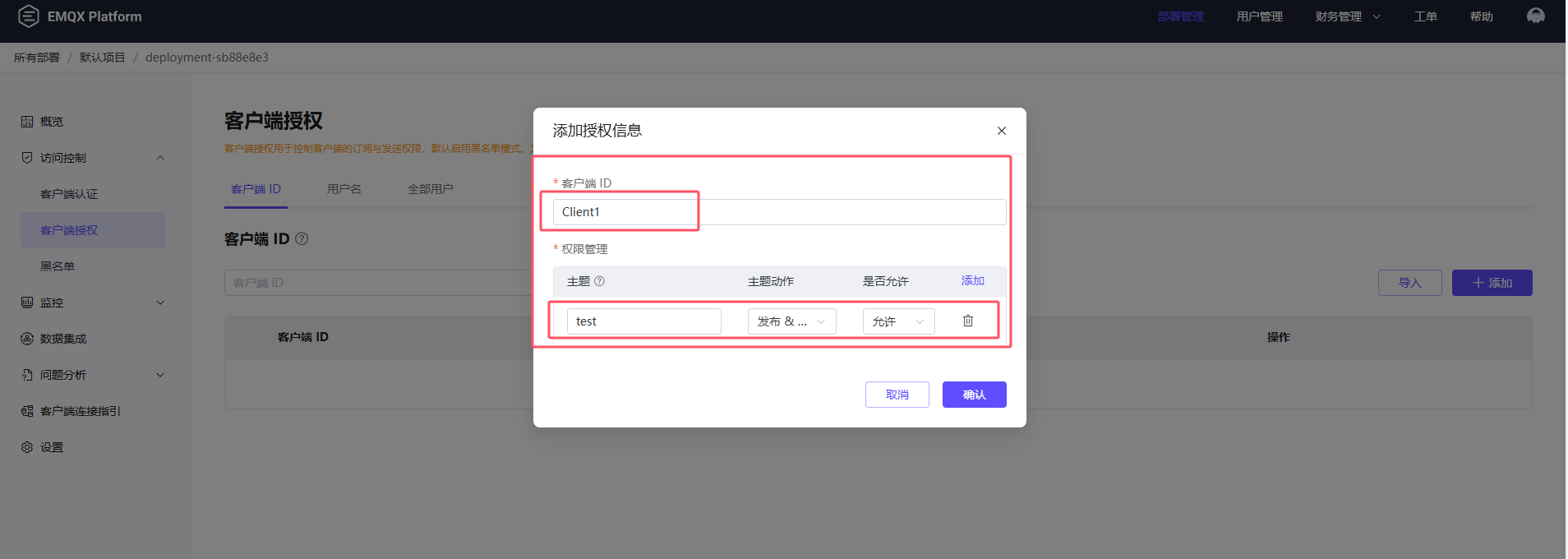

在访问控制-客户端授权中添加允许连接的客户端，客户端ID“Client1”，topic“test”定义为发布&订阅

4.3、配置参数

配置串口参数

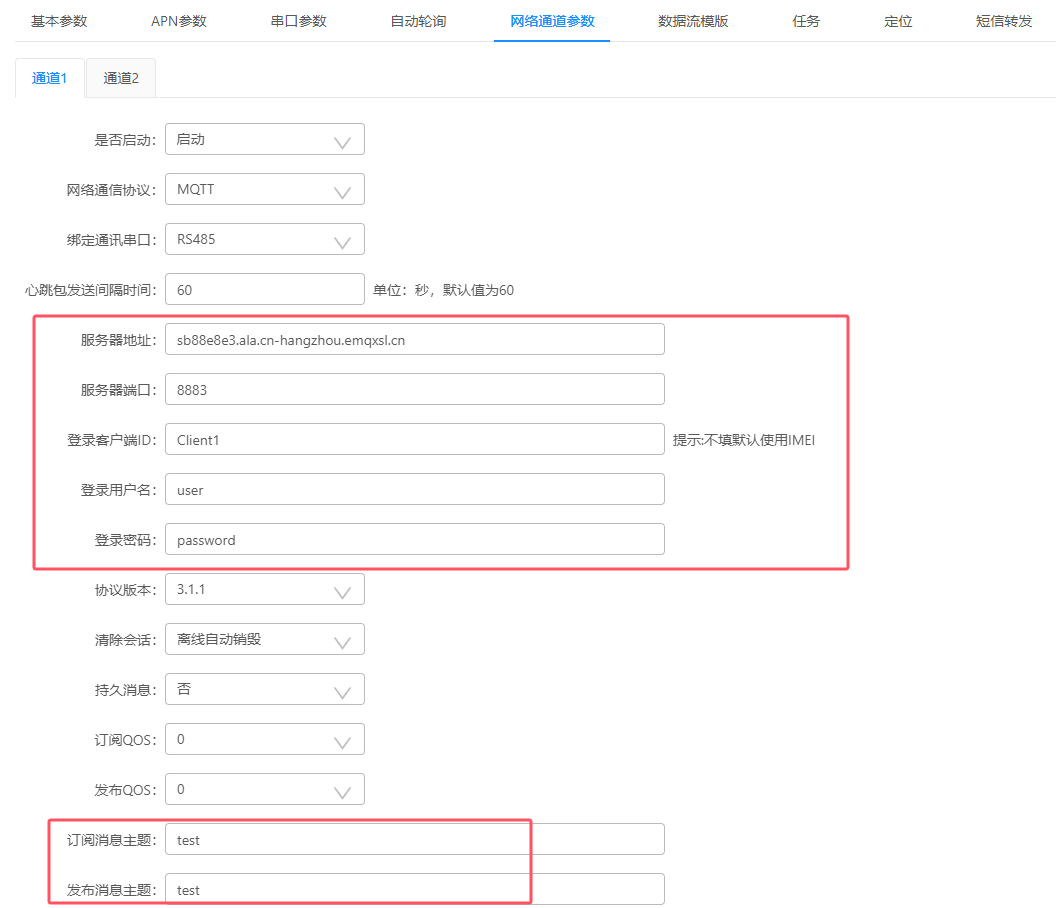

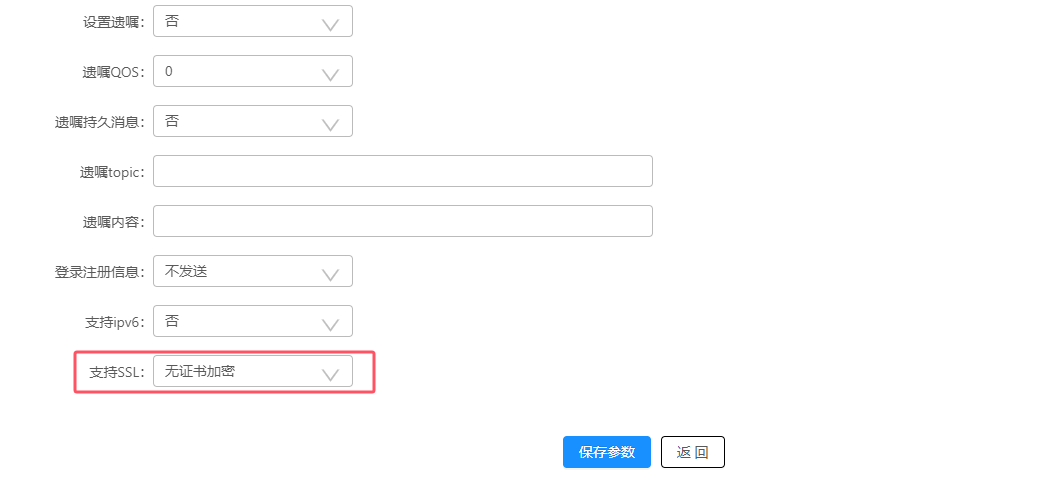

在“网络通道参数”界面根据我们部署的EMQX参数填写MQTT参数，订阅和发布都使用“test”，SSL方式选择无证书加密。

4.4、更新参数

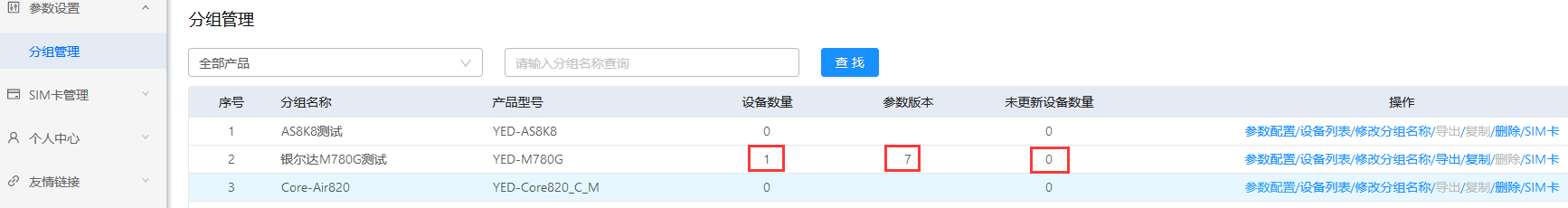

配置完参数后，点击保存参数，断电重启设备，等待设备更新参数，在分组里面，观察未更新设备数量，如果是0表示更新。

4.5、观察服务器连接情况

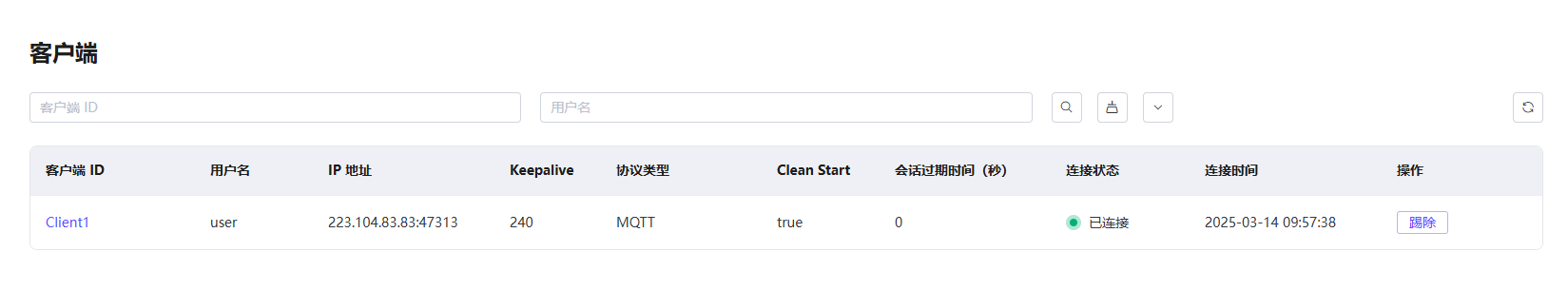

设备正常更新参数后，在监控-客户端可以看到客户端已连接。

4.6、功能验证

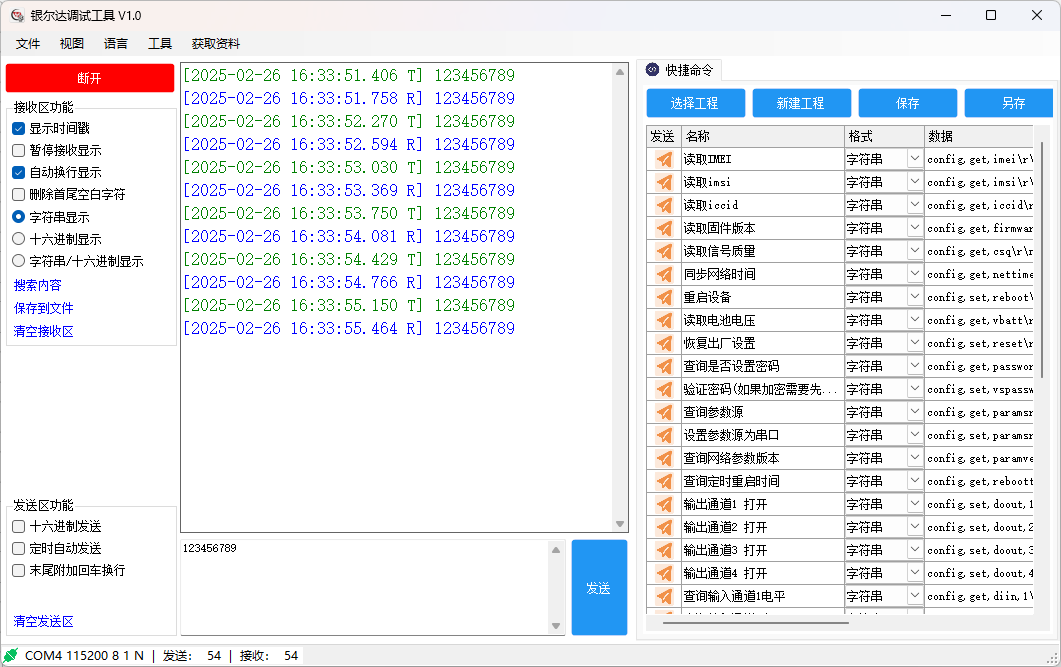

打开串口测试工具，发送数据可以看到实现了自发自收。

4.7、注意说明

经过上面的测试，基本上设备和服务器的连接和数据交互就打通了。

示例测试的是DTU自收自发。实际使用的时候，服务器或者业务的APP订阅DTU发布topic，DTU订阅服务器的发送topic,从而达到数据的传送。

在实际使用过的时候DTU可以配合任务上传各种数据，比如JSON数据给服务器，可以解析服务器下发的数据实现透传和控制设备。根据自己业务需求而定。

五、两个客户端之间的数据转发

两个客户端之前数据可以简单的理解为将A设备从串口收到的数据转发给B设备，并通过B设备的串口输出，B设备的串口接收的数据转发给A设备并通过串口输出，本质上是实现数据在不同设备之间的可靠传输。

5.1、客户端认证

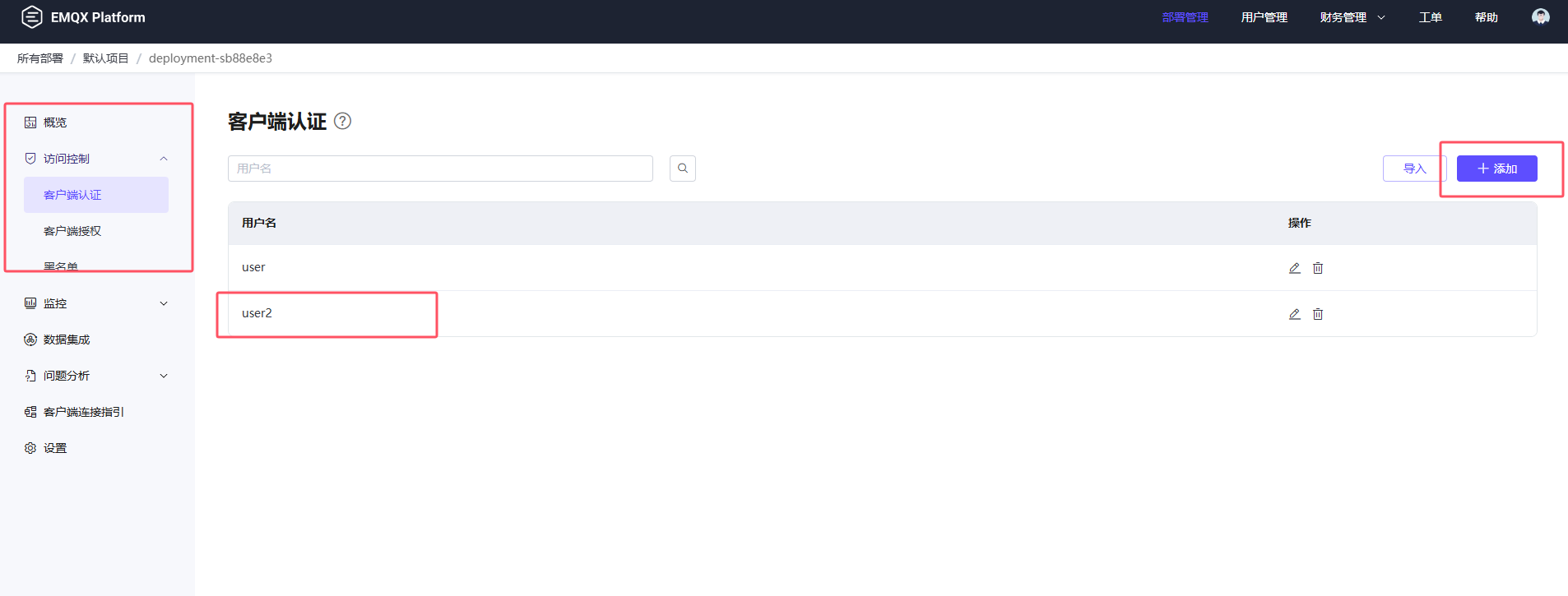

在访问控制-客户端认证中添加一个客户端，用户名“user2”密码“password”

5.2、客户端授权

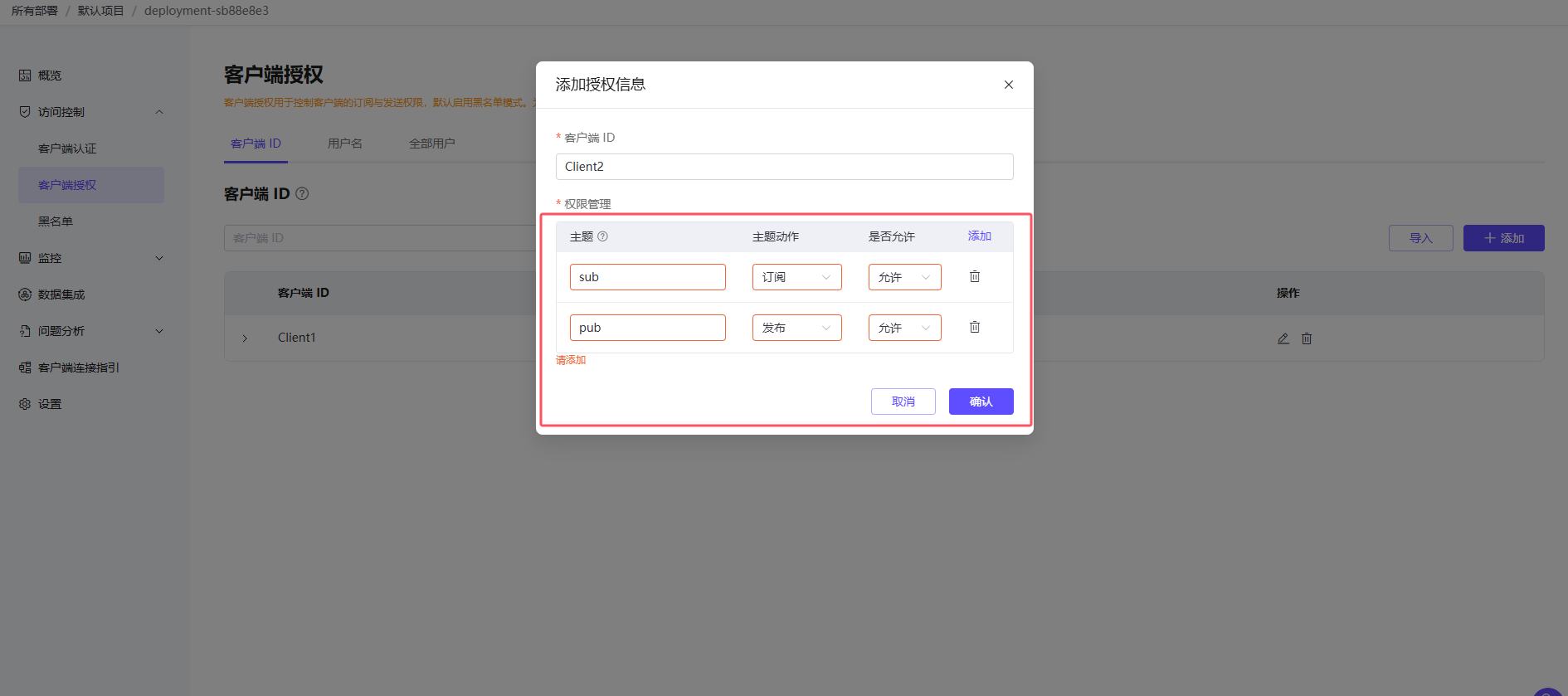

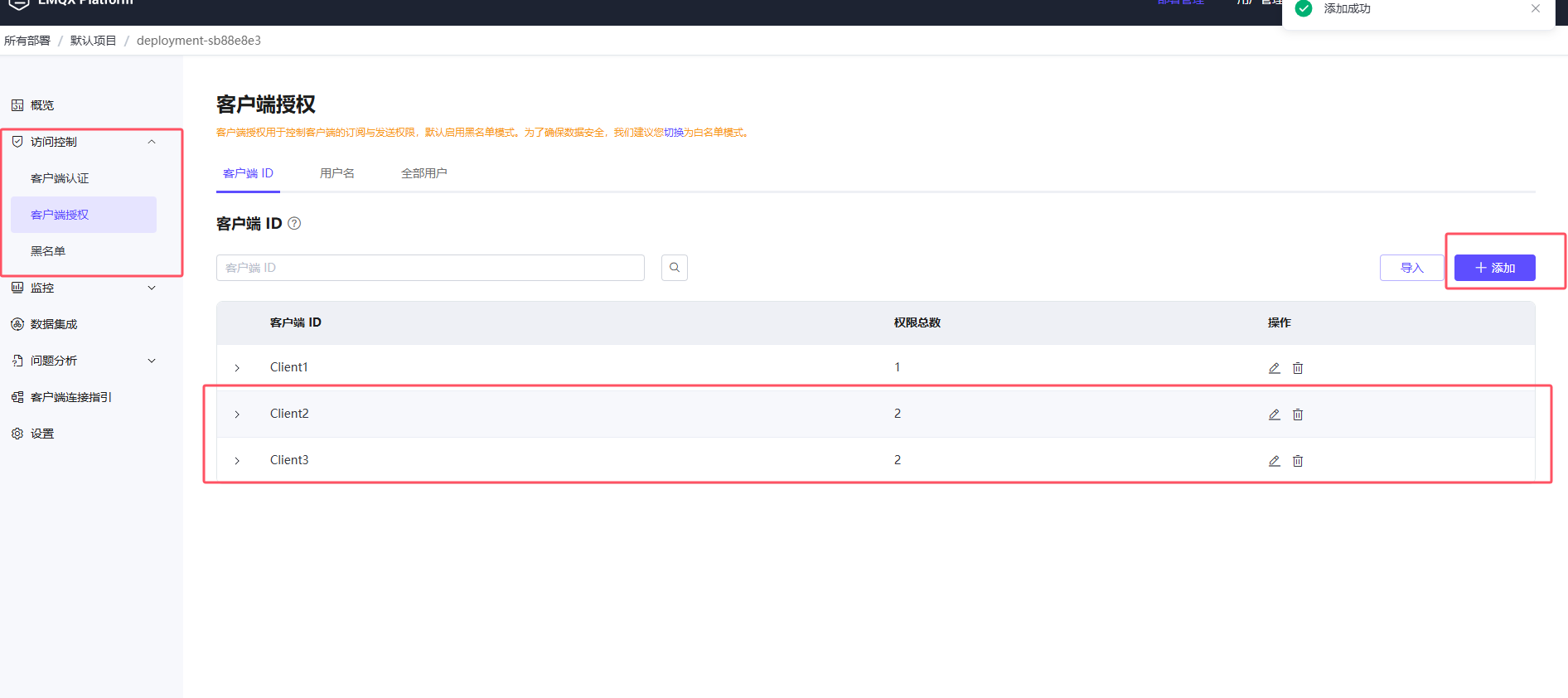

在EMQX客户端授权两个客户端，“Client2”和“Client3”

客户端“Client2”，添加两个topic，发布topic“pub”，订阅topic“sub”。

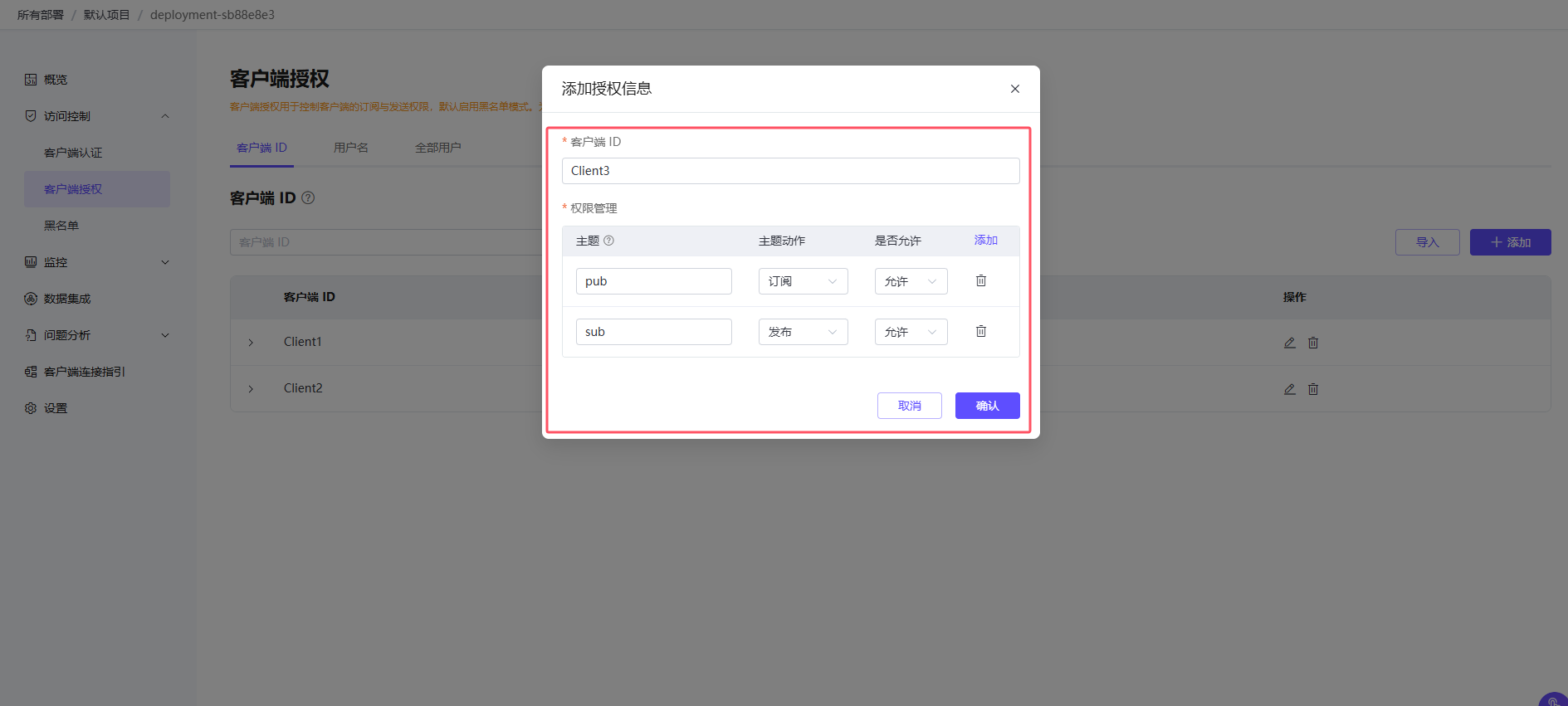

客户端“Client3”，添加两个topic，订阅topic“pub”，发布topic“sub”。

5.3、创建分组

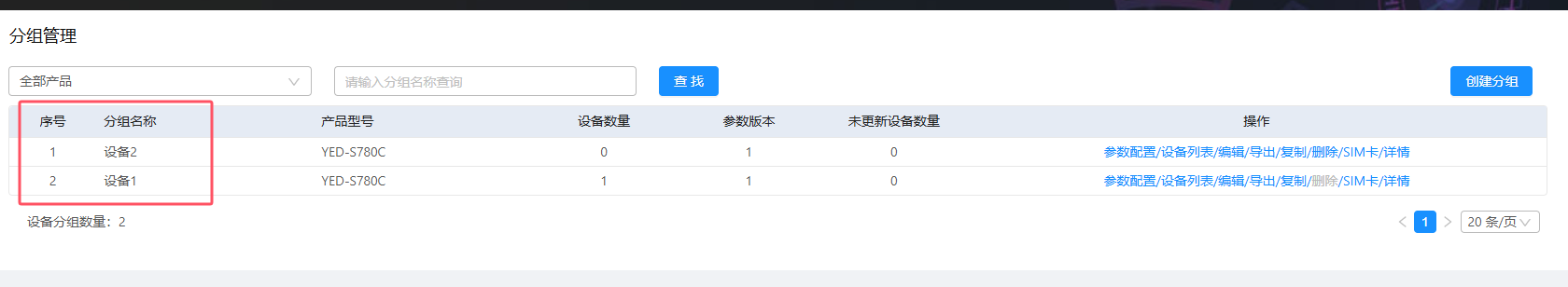

在DTU参数配置平台创建两个分组，一个分组一台设备。

5.4、配置参数

配置两个分组的串口参数。

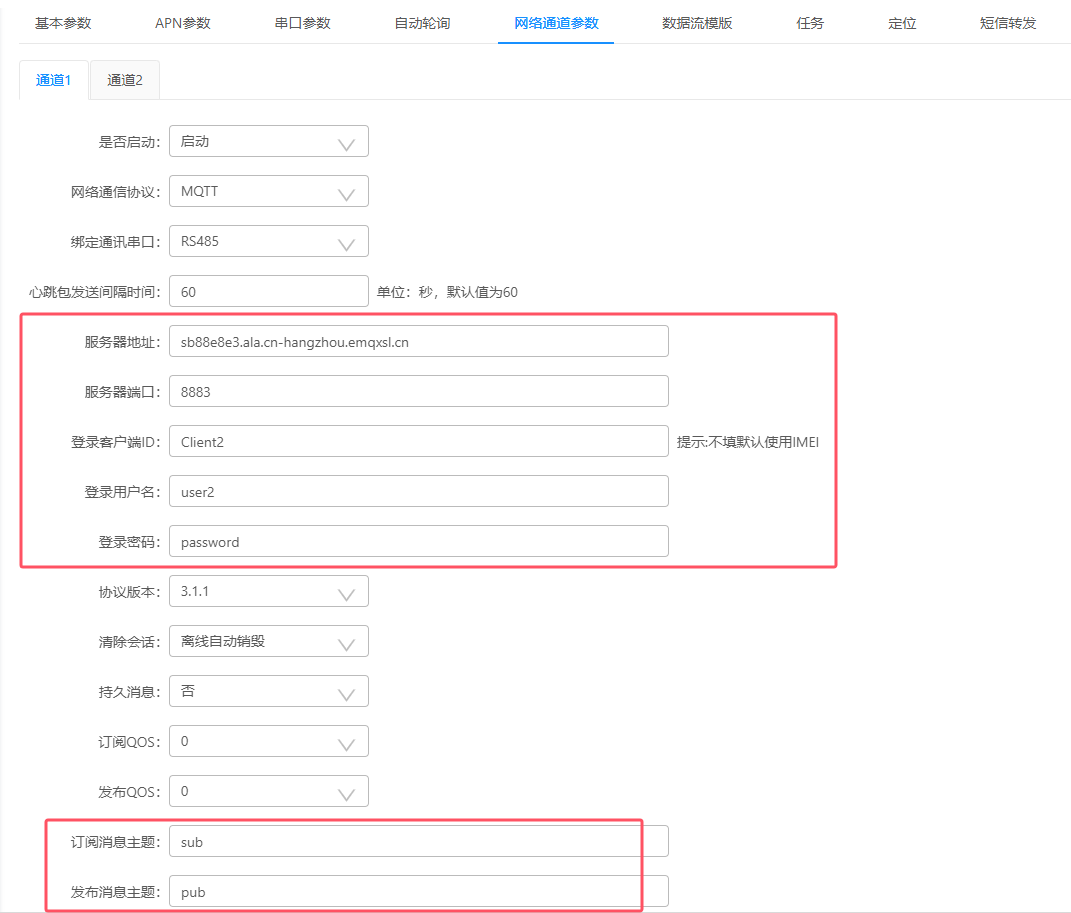

配置网络通道参数。设备1分组填入客户端“Client2”配置的参数。

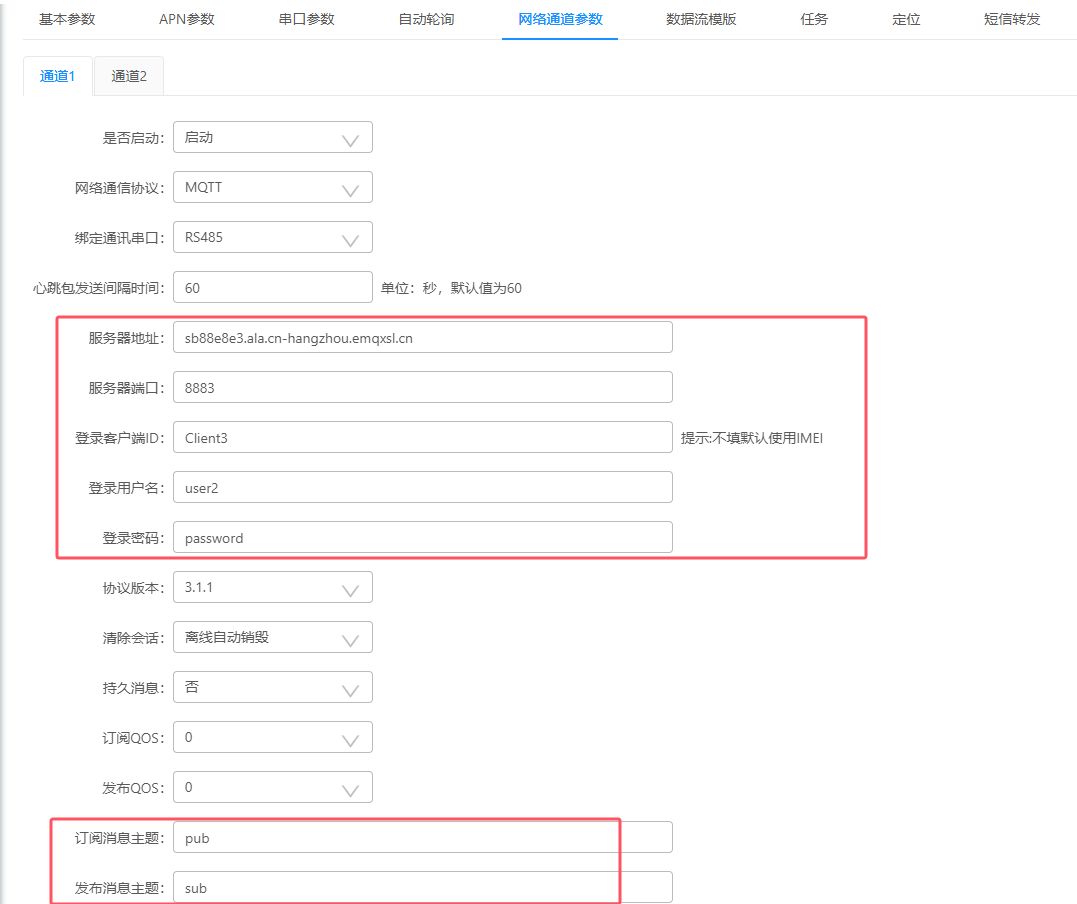

设备2分组填入客户端“Client3”配置的参数。

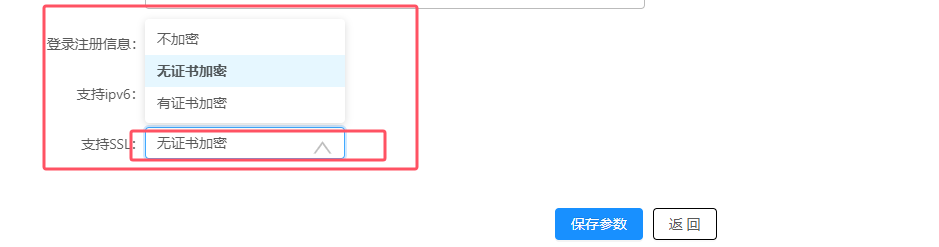

加密方式都选择无证书加密。

5.5、更新参数

配置完参数后，点击保存参数，断电重启设备，等待设备更新参数。在分组里面，观察未更新设备数量，如果是0表示更新。

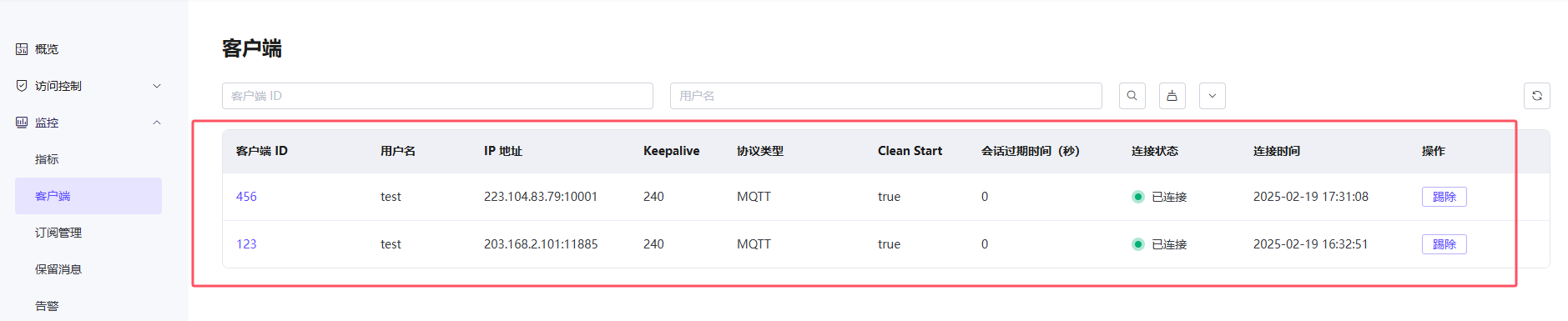

配置参数无误可以在监控-客户端看到两个设备连接成功。

5.6、功能验证

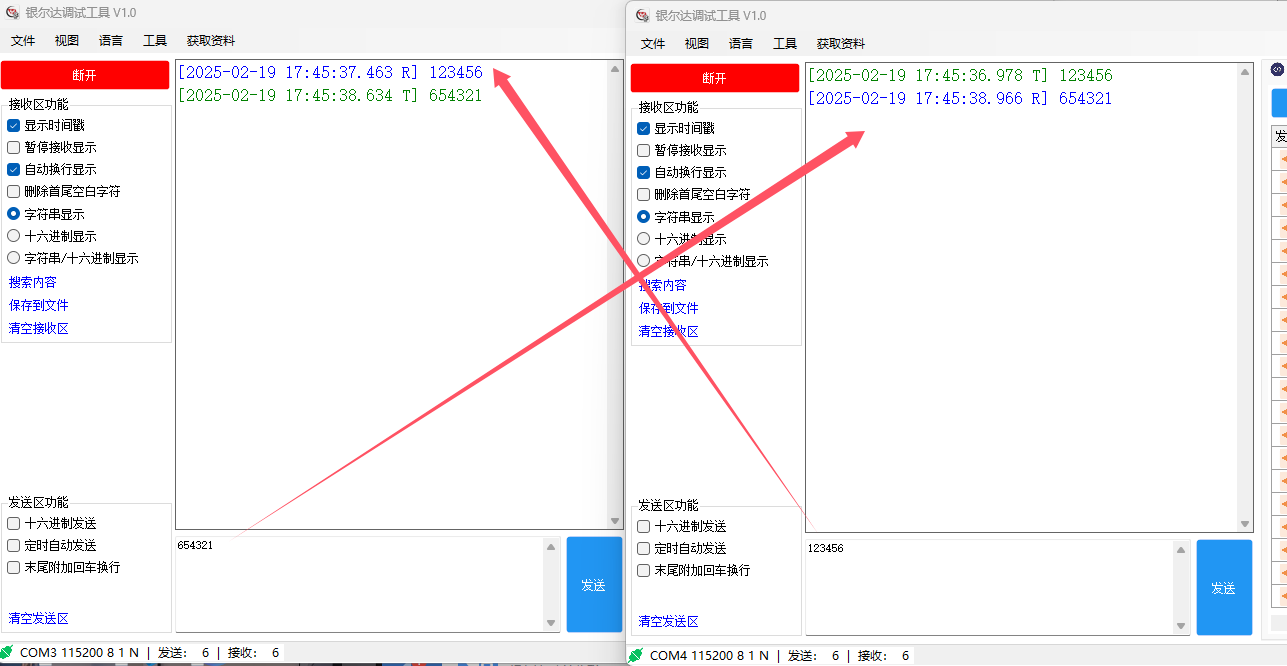

打开两个银尔达串口工具，分别连接两个客户端的串口，可以看到两个客户端实现了数据的转发。
