【银尔达4G模块核心板】YED-M111CP

 购买链接：https://yinerda.taobao.com/

公司网站：www.yinerda.com
智联万物，稳启未来，银尔达电子，赋能智慧工业新生态

---

1. 简介

M111CP 核心板是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。

特性如下:

1) 支持直流5~36V宽电压供电，支持供电电压采集；

2) 工作环境为-35℃-75℃；

3) 支持外部独立硬件看门狗，不死机；

4) 支持1路TTL串口；

5) 支持1路干接点开关量输入检测；

6) 支持1路继电器输出 继电器参数30V 1A；

7) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

8) 支持标签logo定制服务；

9) 支持二次开发定制。

10)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

11)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V （10W） 支持供电电压采集
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
继电器	1路	30V 1A
输入检测	1路	干接点
TTL	1路	3.3V串口电平 1200-460800；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
尺寸		25.8*25.8mm
安装方式		2.54mm 间距单排排针+2mm定位孔

2.2. 4G 模块功耗参考

待机电流为 DTU 保持服务器网络连接，不发数据的时候的平均电流；5V 发送数据的电流平均约30ma计算；12V按 15ma 计算；数据发送完成后大约 12 秒后会自动进入低功耗。

编号	供电电压	关闭全部 LED	待机电流(ma)	备注
1	5V	N	5.7~8ma
2	5V	Y	5.1~7ma
3	12V	N	2.6~3.9ma
4	12V	Y	2.3~3.6ma

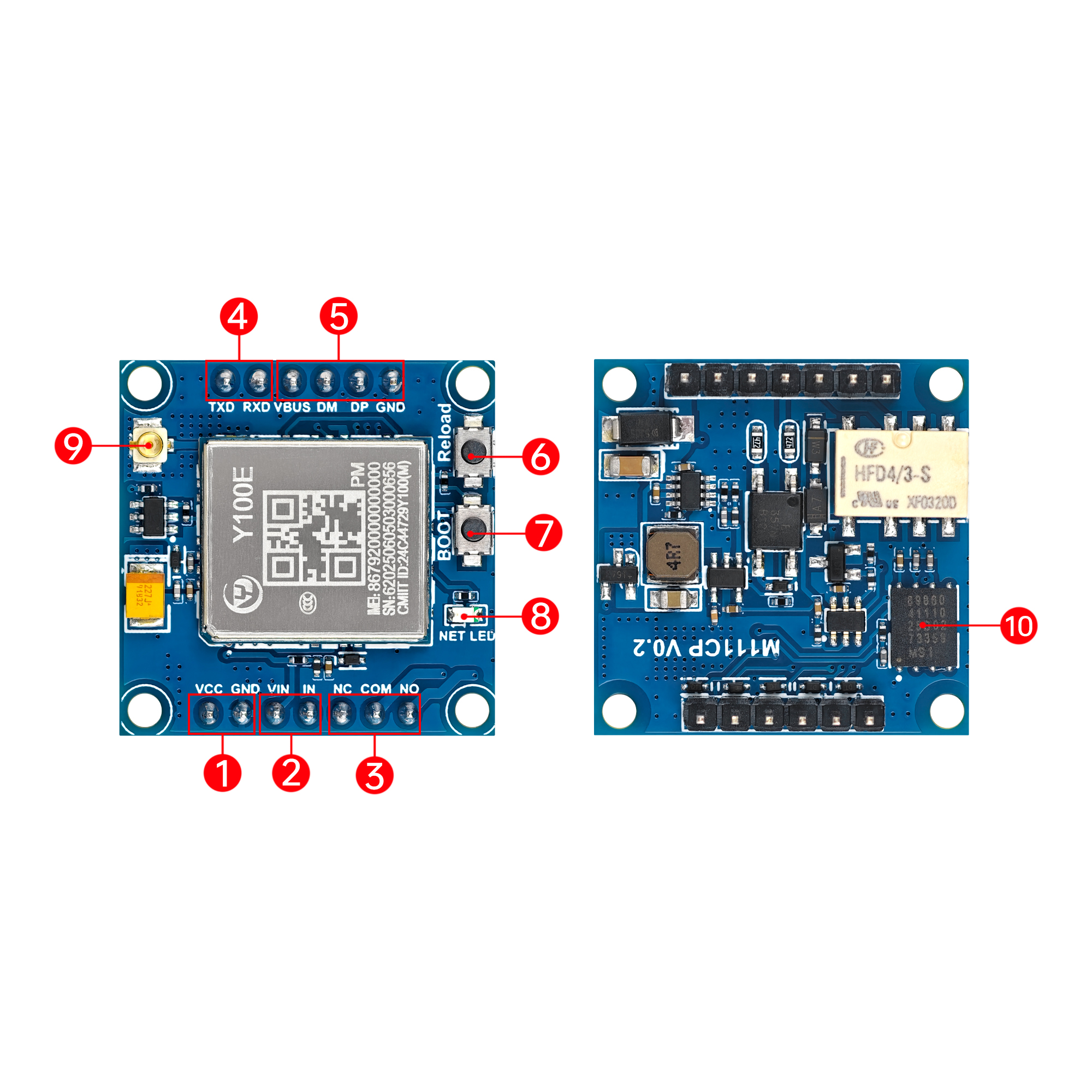

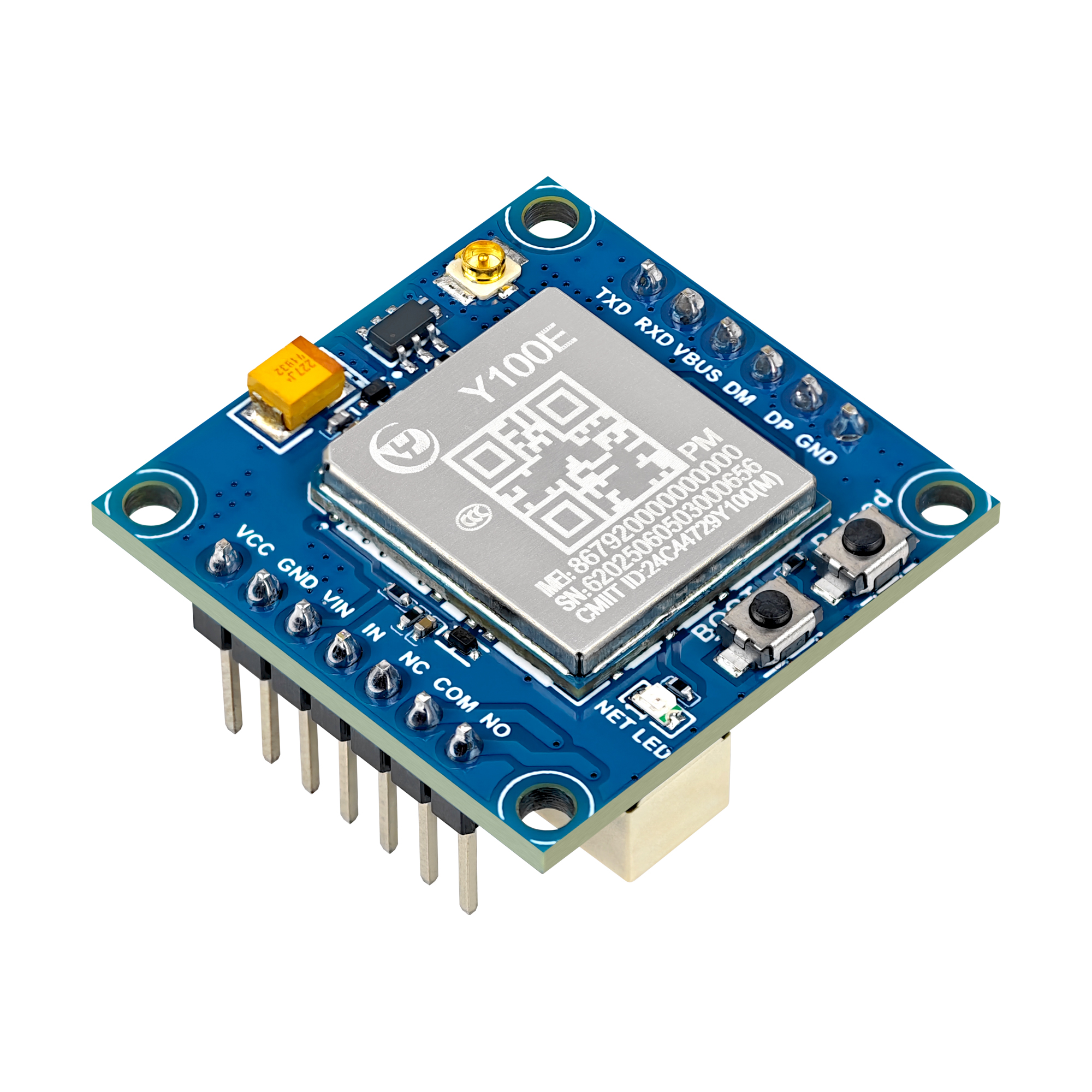

2.3. 硬件资源介绍

编号	标识	功能	说明
1	VCC	电源	VIN表示正极，GND表示负极 供电范围：5~36V（10W） 支持供电电压采集
	GND
2	IN VIN	干接点输入	干节点输入，IN和VIN接通后触发
3	NC COM NO	继电器	最大可以接入30v 1A
4	TXD RXD	TTL串口	3.3V串口电平 1200-460800；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
5	VBUS DM DP GND		固件升级或调试日志
6	Reload		长按7秒，恢复出厂设置
7	BOOT		与USB配合用来升级
8	NET		系统指示灯
9	天线		4G天线,IPEX1代
10	贴片SIM卡		贴片SIM卡稳定，不松动，脱落，整个板子可以喷三防漆，缺点是不能跟换卡

2.4. 硬件尺寸

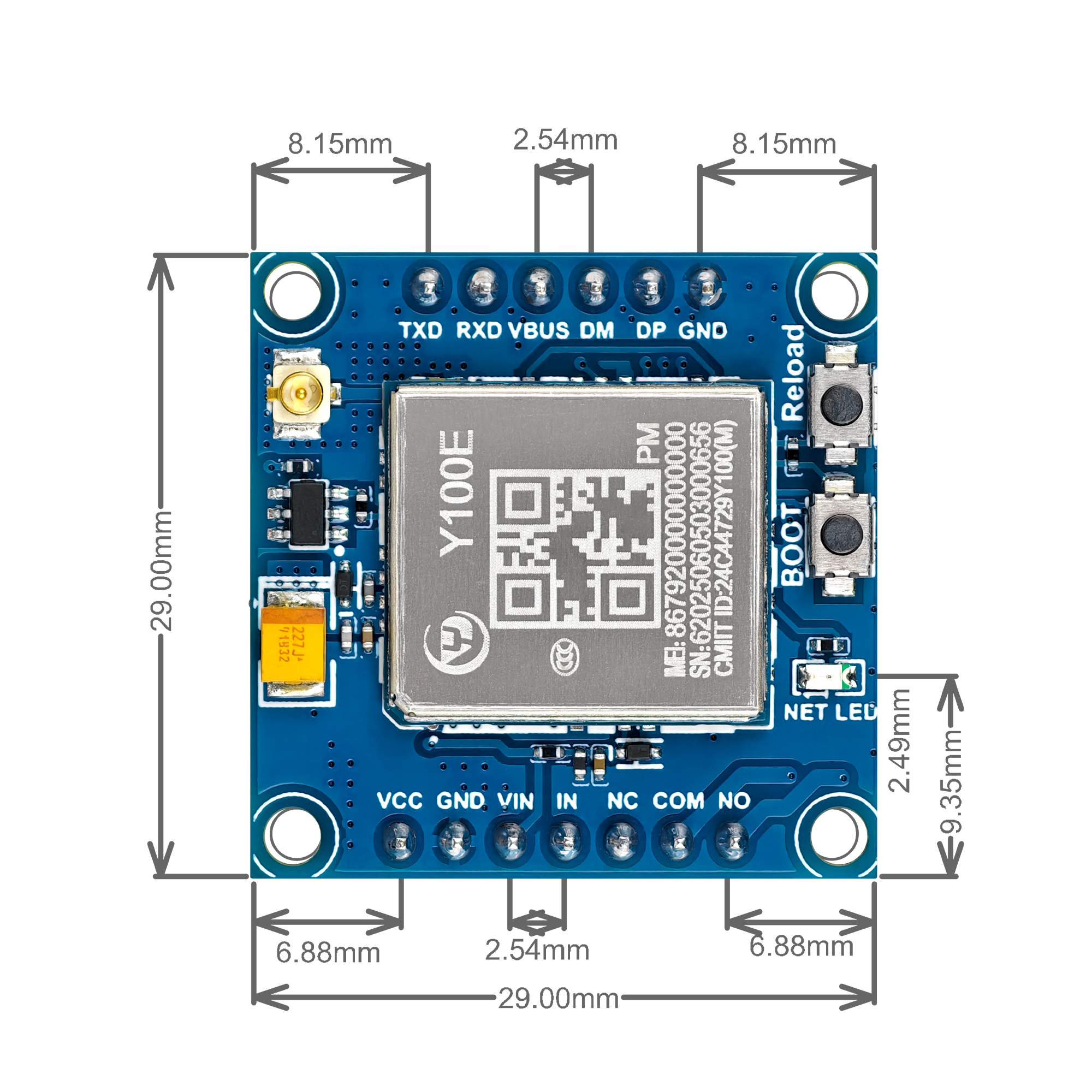

1. PCB尺寸

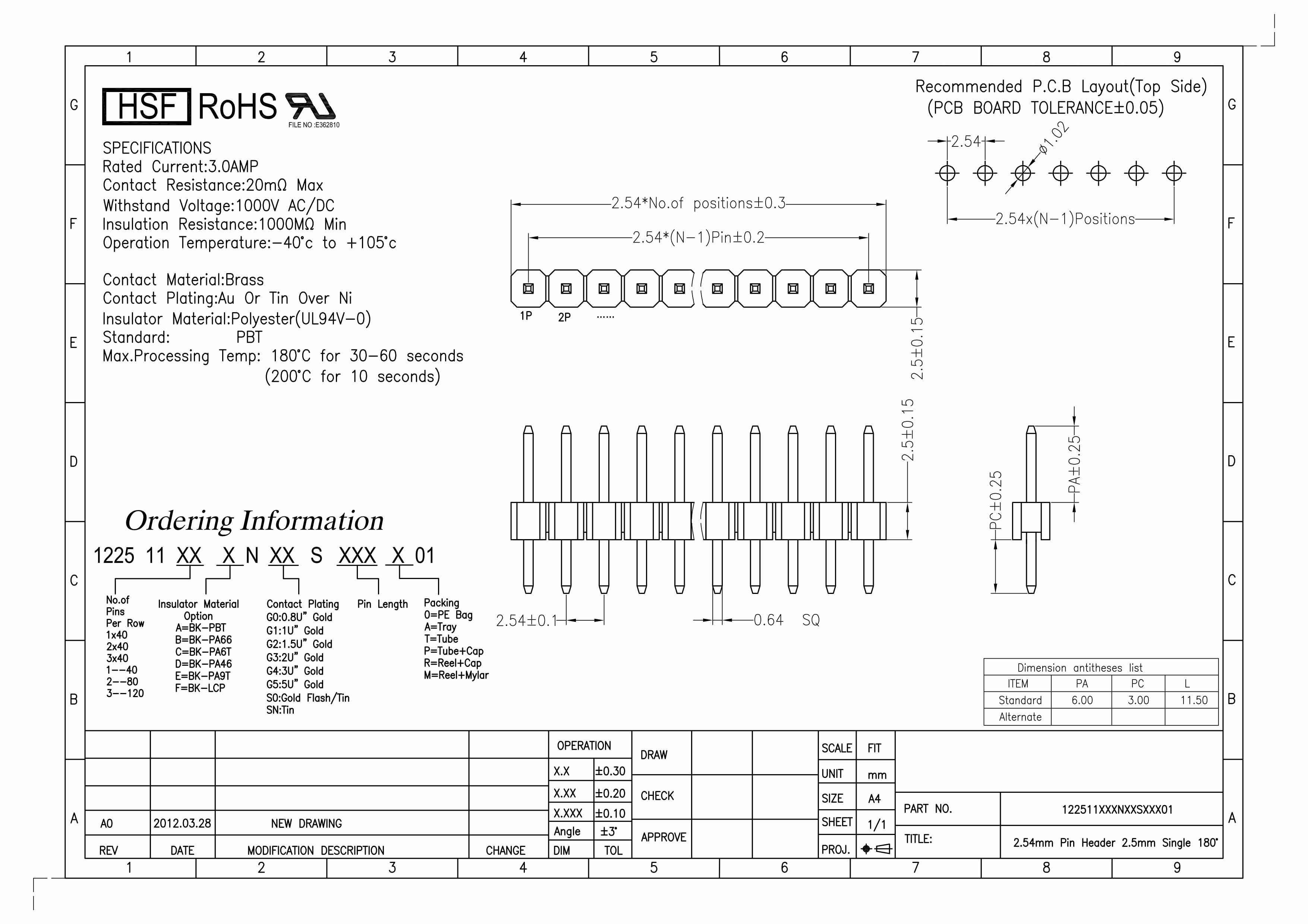

1. 排针规格书

3. NET LED 状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

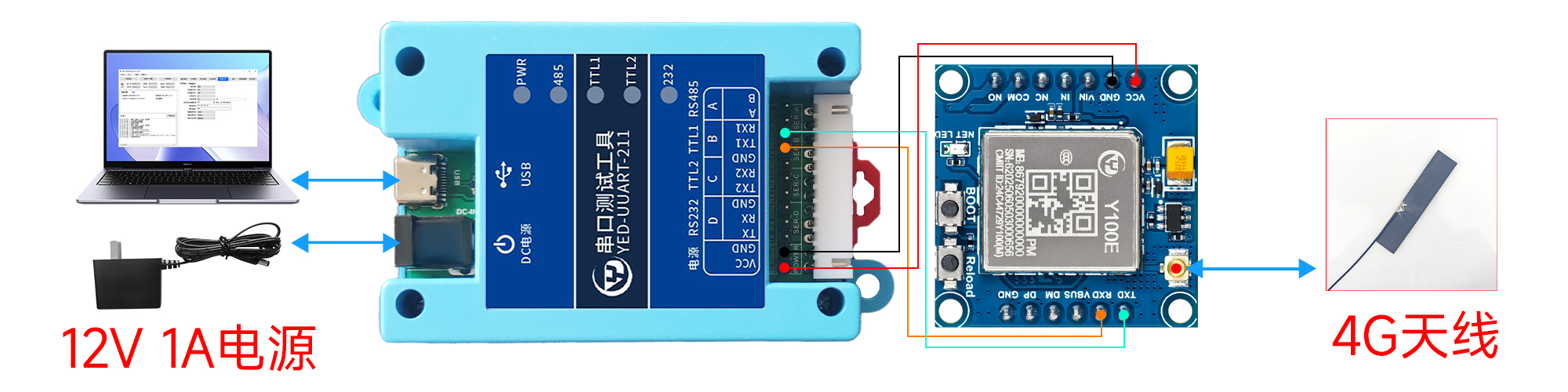

4.1. 使用普通串口工具测试

将USB线一头接电脑，一头接串口工具的USB接口，将12V1A的电源适配器给串口测试工具供电。

串口工具	M100Y	备注
VCC	V	建议使用12V/1A电源供电，电源功率大于10W
GND	G
TXD	RXD	串口通信
RXD	TXD	串口通信

5. DTU固件实例讲解

适用模组方案： Air780E/Air700/Y100E/Air780EPM/Y100EP

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	一路远程开关示例	【点击查看教程】
