1. 简介

B100Y 核心板是由银尔达（yinerda）推出的工业级的单485串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。

特性如下:

1) 支持直流5~36V宽电压供电，支持供电电压采集；

2) 工作环境为-35℃-75℃；

3) 支持外部独立硬件看门狗，不死机；

4) 支持1路RS485串口；

5) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

6) 支持标签logo定制服务；

7) 支持二次开发定制。

8)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

9)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V （10W）
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
供电电压采集		内部ADC采集供电电压 0~36V
RS485	1路	1200-230400；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
尺寸		25.8*25.8mm
安装方式		2.54mm 间距单排排针+2mm定位孔

2.2. 4G 模块功耗参考

待机电流为 DTU 保持服务器网络连接，不发数据的时候的平均电流；5V 发送数据的电流平均约30ma计算；12V按 15ma 计算；数据发送完成后大约 12 秒后会自动进入低功耗。

编号	供电电压	关闭全部 LED	待机电流(ma)	备注
1	5V	N	5.7~8ma
2	5V	Y	5.1~7ma
3	12V	N	2.6~3.9ma
4	12V	Y	2.3~3.6ma

2.3. 硬件资源介绍

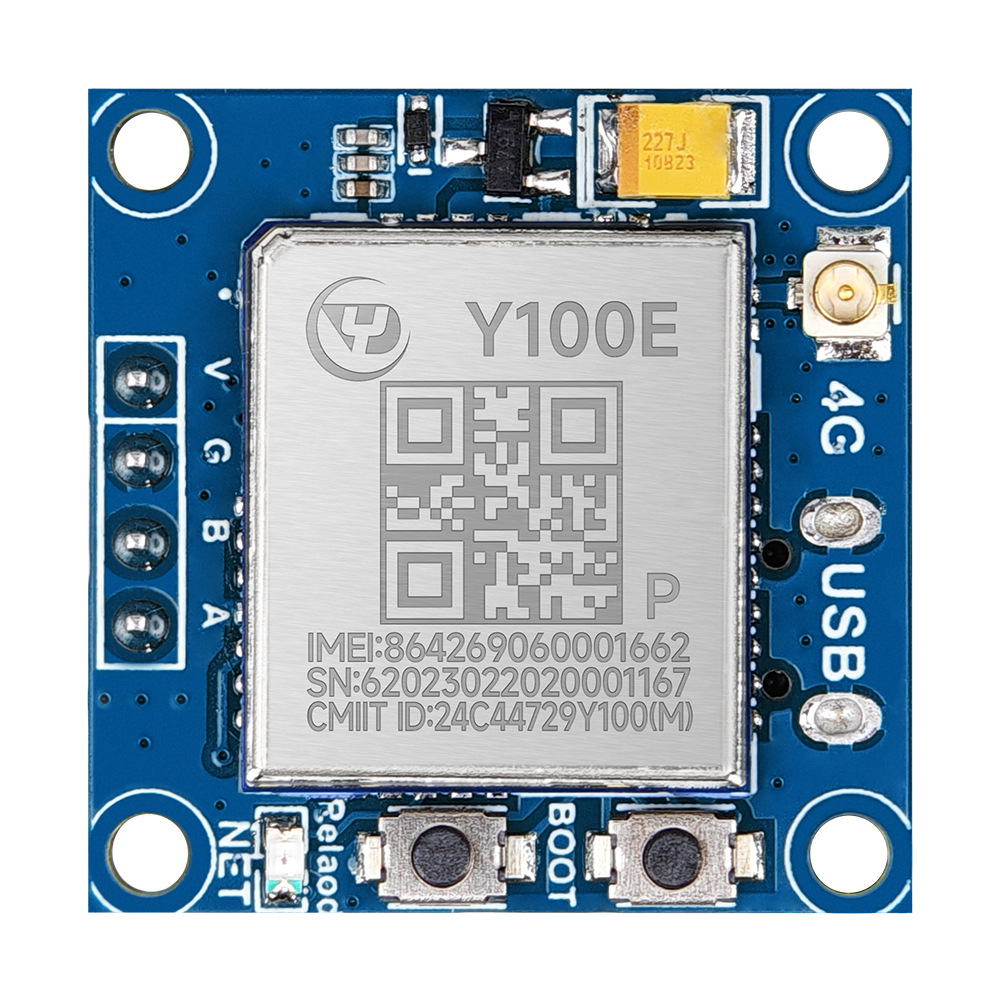

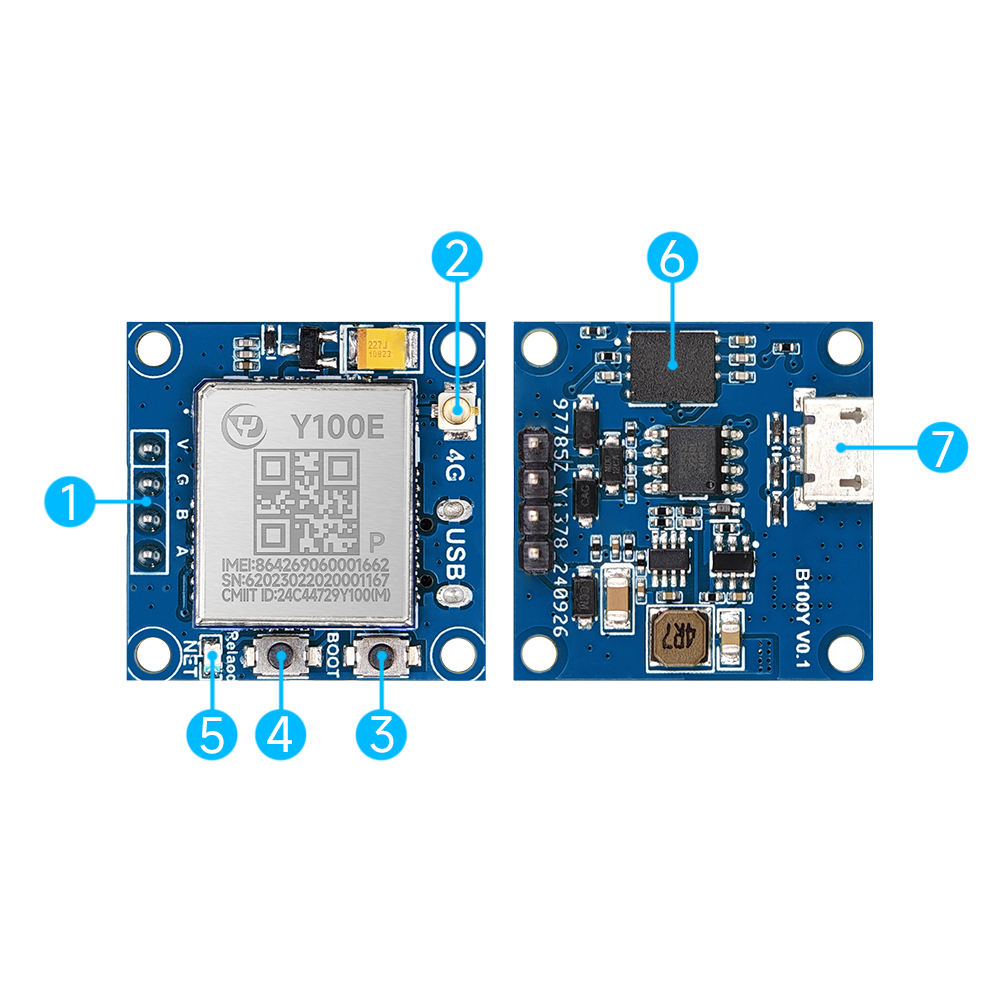

编号	标识	功能	说明
1	V/G	电源	VIN表示正极，GND表示负极 供电范围：5~36V（10W）
	A/B	RS485	RS485
2	4G天线		IPEX 1代，必须接
3	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下模式
4	Relaod		Reload 按键，按7秒恢复出厂设置
5	NET LED		设备状态指示灯
6	SIM卡		贴片卡
7	USB	USB	用来下载程序或者调试日志

2.4. 硬件尺寸

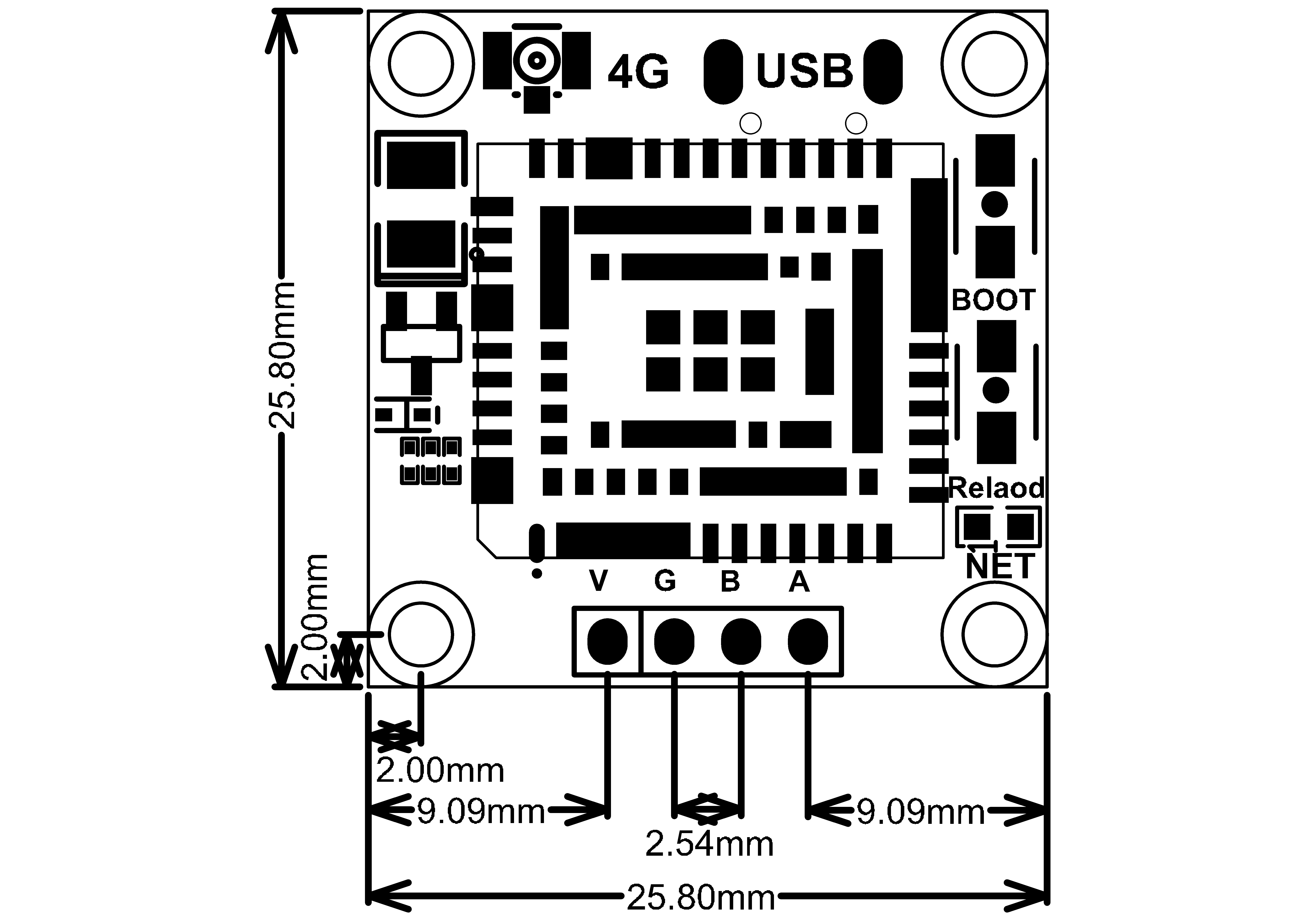

1. PCB尺寸

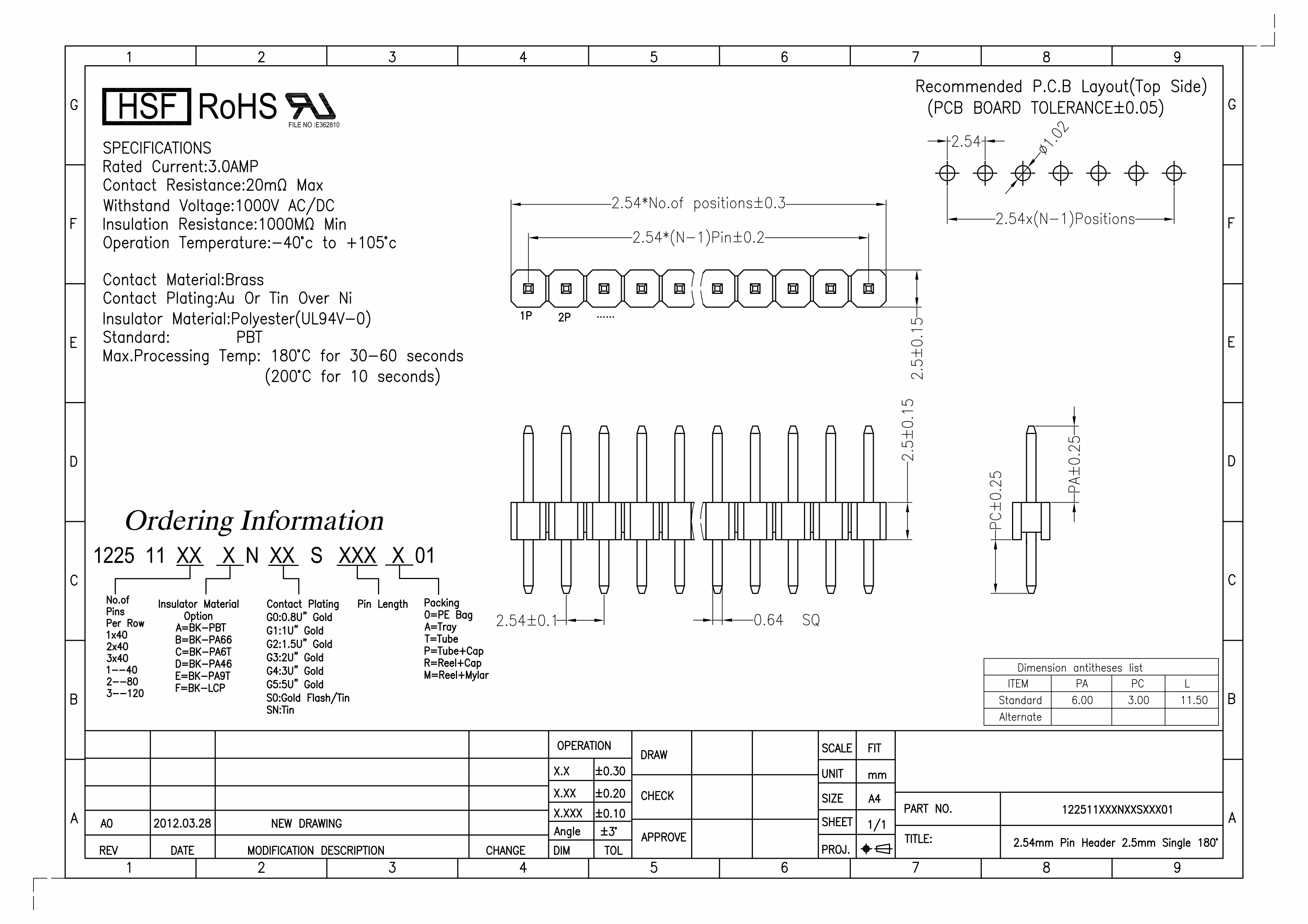

1. 排针规格书

3. NET LED 状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

4.1. 使用普通串口工具测试

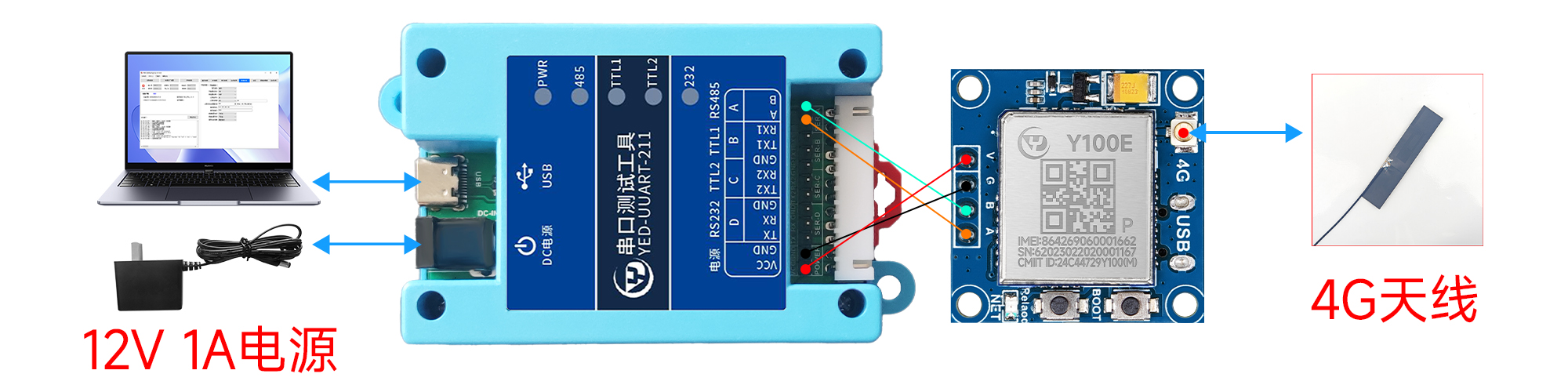

将USB线一头接电脑，一头接串口工具的USB接口，将12V1A的电源适配器给串口测试工具供电。

串口工具	B100Y	备注
VCC	V	建议使用12V/1A电源供电，电源功率大于10W
GND	G
B	B	串口通信
A	A	串口通信

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】
