本文介绍了TTL反相器的工作原理，详细解析了电路图中各电阻参数的作用。当输入电压为0.2V时，T1管饱和，T4管导通，输出高电平；反之，当输入电压为3.4V时，T1管反置，T4管截止，输出低电平。同时，文章探讨了TTL反相器的电压传输特性，包括噪声容限的概念，如VNH和VNL，以及相关电平定义，如VOH(min)、VOL(max)、VIH(min)和VIL(max)。

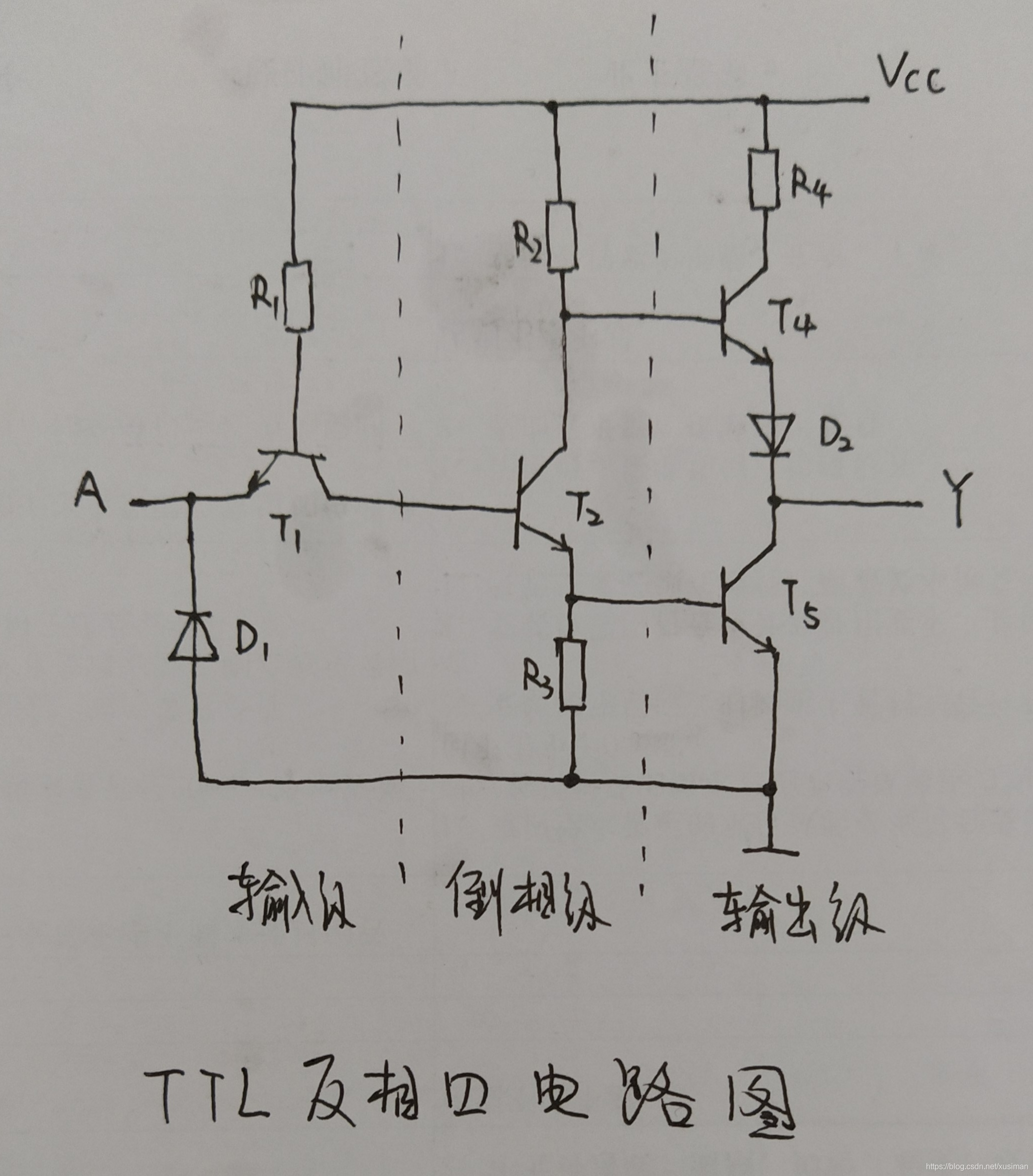

电路图如下：
具体参数为R 1 _1 1：4kΩ R 2 _2 2：1.6kΩ R 3 _3 3：1kΩ R 4 _4 4：130Ω
V C C _{CC} CC=5V V I H _{IH} IH=3.4V V
