主从型触发器

同步R-S触发器在CP=1期间都能接收R、S信号，所以触发器的状态会随R、S的变化而多次翻转，为了更可靠的控制，便产生了主从型触发器。主从型触发器每来一个CP脉冲最多翻转一次，而且只在触发脉冲的上升沿或下降沿翻转。如下为主从型R-S触发器逻辑电路图：
如果触发器每来一个触发脉冲状态翻转一次，则该触发器具有计数功能。如下为主从型JK触发器：当J=K=1时，JK触发器为一个具有计数功能的触发器，$Q^{n+1}$ = $\overline{Q^n}$；
当J=K=0时，触发器状态不发生改变，$Q^{n+1}$ = $Q^n$；
当J=0，K=1时，$Q^{n+1}$ = 0；
当J=1，K=0时，$Q^{n+1}$ = 1。
JK触发器的状态方程：$Q^{n+1}$ = $J\overline{Q^n}$ + $\overline{K}{Q}^n$

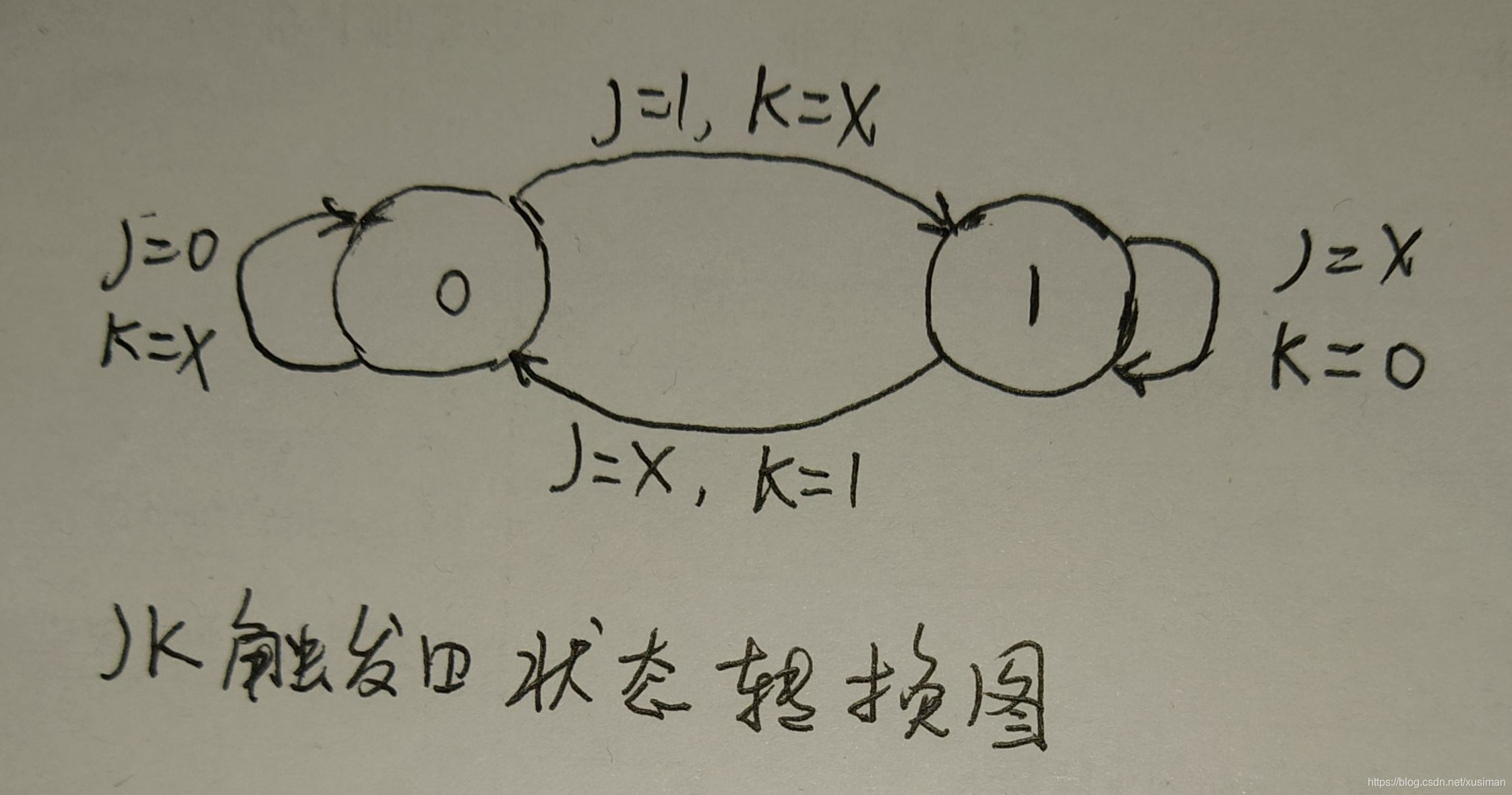

下面是JK触发器的状态转换图：
将JK触发器的两个输入端连接在一起作为T端，就构成了T触发器。T触发器输入为0时次态保持不变，输入为1则次态翻转。

将T触发器的输入控制端接固定高电平时，即构成T’触发器。T’触发器在CP作用下状态翻转。

注：主从型触发器只有在CP=1的全部时间内，输入状态R、S(或J、K)始终未变的条件下，触发器最终输出才会正确，否则就可能产生误翻转。
