一、CORDIC IP 计算相位值(Arc Tan)

参考:
1、Cordic v6.0 IP CORE使用说明
2、使用Xilinx CORDIC IP核生成正余弦波

输入：复数据实部虚部，输入格式：IMAG(31:16)，REAL(15:0)；范围： $\leq x \ or \ y \leq 1$
输出：相位，输出格式：PHASE(15:0)；范围： $-\pi\leq x\leq \pi$

1、参数配置

在这里插入图片描述

一、Configuration Parameters（配置参数）

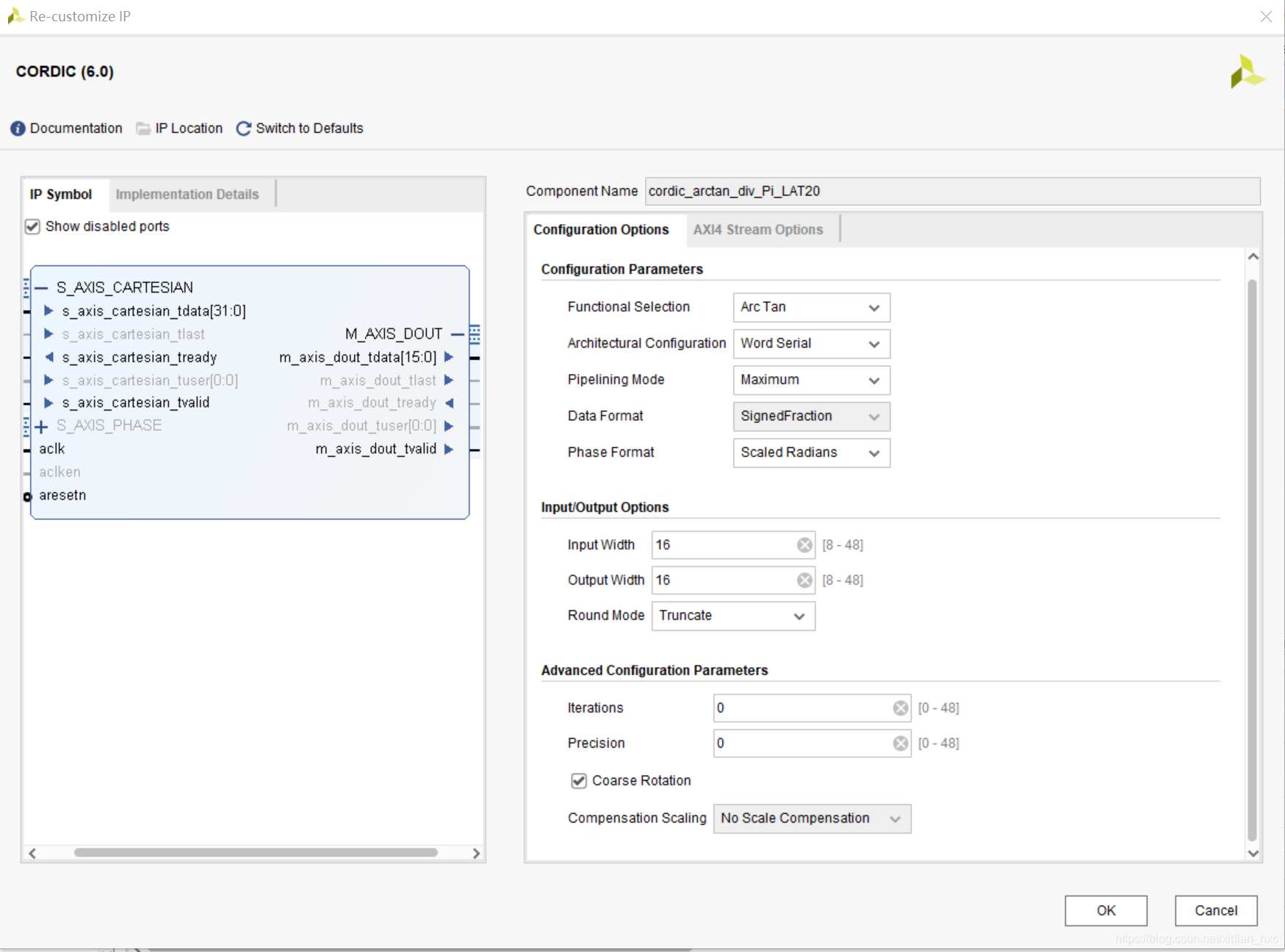

1)、Functional Selection（功能设置）：ArcTan模式即为笛卡尔直角坐标转弧度相位。
2)、Architectural Configuration（架构配置）：Word Serial结构表示循环结构实现，节约资源。
3)、Pipelining Mode（流水线模式）：这里选择最大。
4)、Data Format（数据格式）：这里默认为有符号分数。
5)、Phase Format（相位格式）：Scaled Radians表示输出弧度除以 $\pi$ 后的值。
二、InputOutput Options（输入输出选择）
1)、这里选择输入数据位宽为16，输出数据位宽为16。
2)、Round Mode（舍位模式）：这里选择Truncate直接截位。
三、Advanced Configuration Parameters（高级配置参数）
1)、Iterations(迭代)与Precision(精度)不做设置，IP核将根据输出精度等自行取值。
2)、Coarse Rotation勾选，以使输入输出范围拓展到整个圆。

在这里插入图片描述

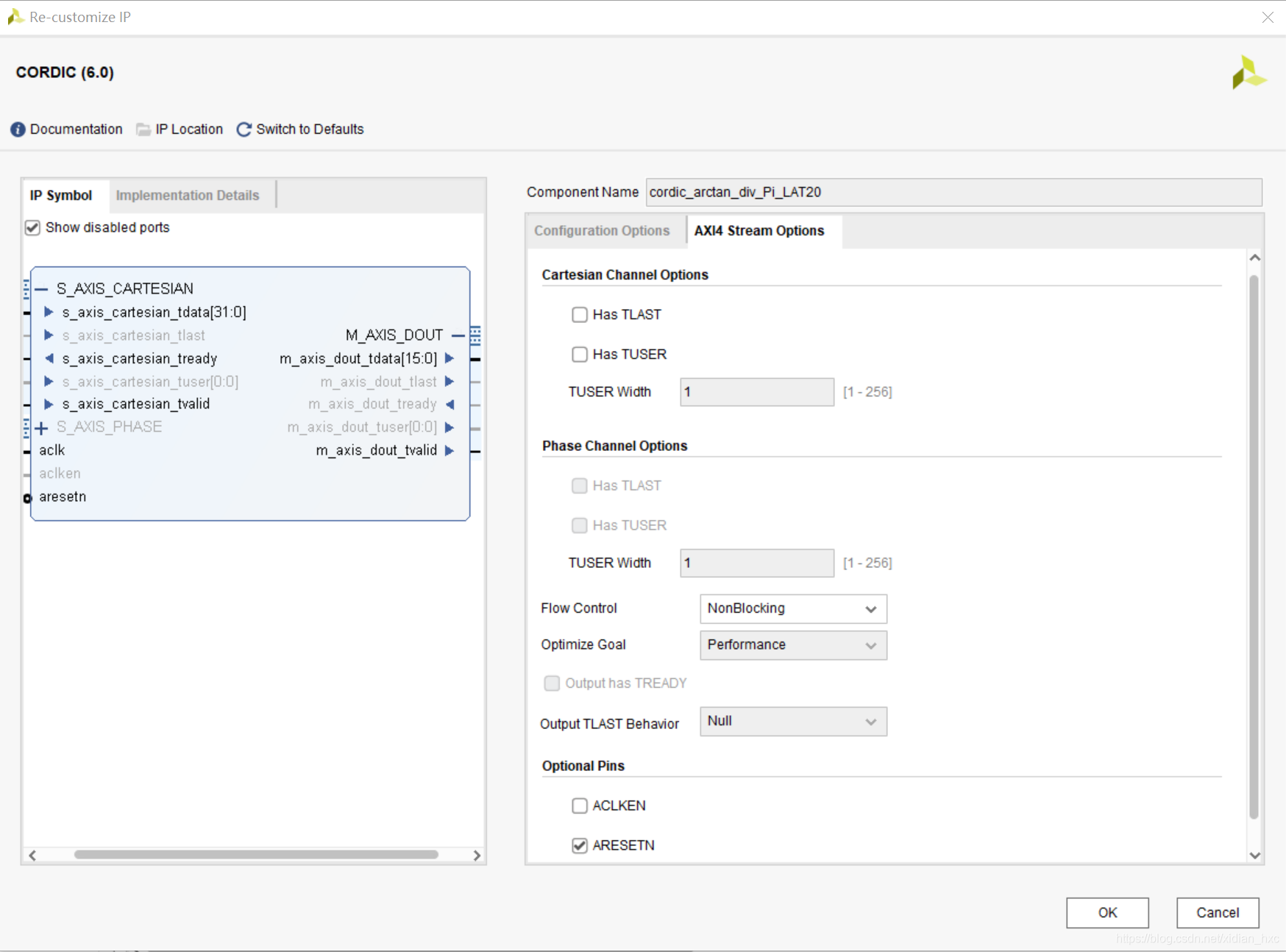

这里可以根据需求自行设置，勾选ARESETN以增加输入复位信号。

2、仿真

testbench文件

`timescale 1ns / 1ps
module cordic_arctan_tb;

// cordic_arctan_test Parameters
parameter PERIOD  = 25;

// cordic_arctan_test Inputs
reg   aclk                                     ;
reg   aresetn                                  ;
reg   s_axis_cartesian_tvalid                  ;
reg   [31 : 0]  s_axis_cartesian_tdata         ;

// cordic_arctan_test Outputs
wire  s_axis_cartesian_tready              ;
wire  m_axis_dout_tvalid                   ;
wire  [15 : 0]  m_axis_dout_tdata          ;

initial
begin
    aclk <= 1'b0;
    forever #(PERIOD/2.0)  aclk=~aclk;
end

cordic_arctan_test  u_cordic_arctan_test (
    .aclk                     ( aclk                              ),
    .aresetn                  ( aresetn                           ),
    .s_axis_cartesian_tvalid  ( s_axis_cartesian_tvalid           ),
    .s_axis_cartesian_tdata   ( s_axis_cartesian_tdata   [31 : 0] ),

    .s_axis_cartesian_tready  ( s_axis_cartesian_tready           ),
    .m_axis_dout_tvalid       ( m_axis_dout_tvalid                ),
    .m_axis_dout_tdata        ( m_axis_dout_tdata        [15 : 0] )
);

wire [15:0]Y_in;//imag
assign Y_in = s_axis_cartesian_tdata[31:16];
wire [15:0]X_in;//real
assign X_in = s_axis_cartesian_tdata[15: 0];

initial
begin
        aresetn <= 1'b0;
        s_axis_cartesian_tvalid <= 1'b0;
        s_axis_cartesian_tdata <= 32'b0;
#100    aresetn <= 1'b1;
#100 begin
    s_axis_cartesian_tvalid <= 1'b1;
    s_axis_cartesian_tdata <= 32'b0010000000_000000_0010100000_000000;//1_1_14
end
#25 begin
    s_axis_cartesian_tvalid <= 1'b0;
    s_axis_cartesian_tdata <= 32'b0010000000_000000_0010100000_000000;//1_1_14
end
// #25 begin
//     s_axis_cartesian_tvalid <= 1'b1;
//     s_axis_cartesian_tdata <= 32'b010000_0000000000_110000_0000000000;//1_1_14
// end
/* #25 begin
    s_axis_cartesian_tvalid <= 1'b1;
    s_axis_cartesian_tdata <= 32'b010000_0000000000_110000_0000000000;
end */
end
endmodule

设计文件

`timescale 1ns / 1ps
module cordic_arctan_test(
input aclk,
input aresetn,
input s_axis_cartesian_tvalid,
input [31 : 0] s_axis_cartesian_tdata,
output s_axis_cartesian_tready,
output m_axis_dout_tvalid,
output [15 : 0]m_axis_dout_tdata
    );

cordic_arctan_div_Pi_LAT20 your_instance_name (
  .aclk(aclk),                                        // input wire aclk
  .aresetn(aresetn),                                  // input wire aresetn
  .s_axis_cartesian_tvalid(s_axis_cartesian_tvalid),  // input wire s_axis_cartesian_tvalid
  .s_axis_cartesian_tready(s_axis_cartesian_tready),  // output wire s_axis_cartesian_tready
  .s_axis_cartesian_tdata(s_axis_cartesian_tdata),    // input wire [31 : 0] s_axis_cartesian_tdata
  .m_axis_dout_tvalid(m_axis_dout_tvalid),            // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(m_axis_dout_tdata)              // output wire [15 : 0] m_axis_dout_tdata
);
endmodule

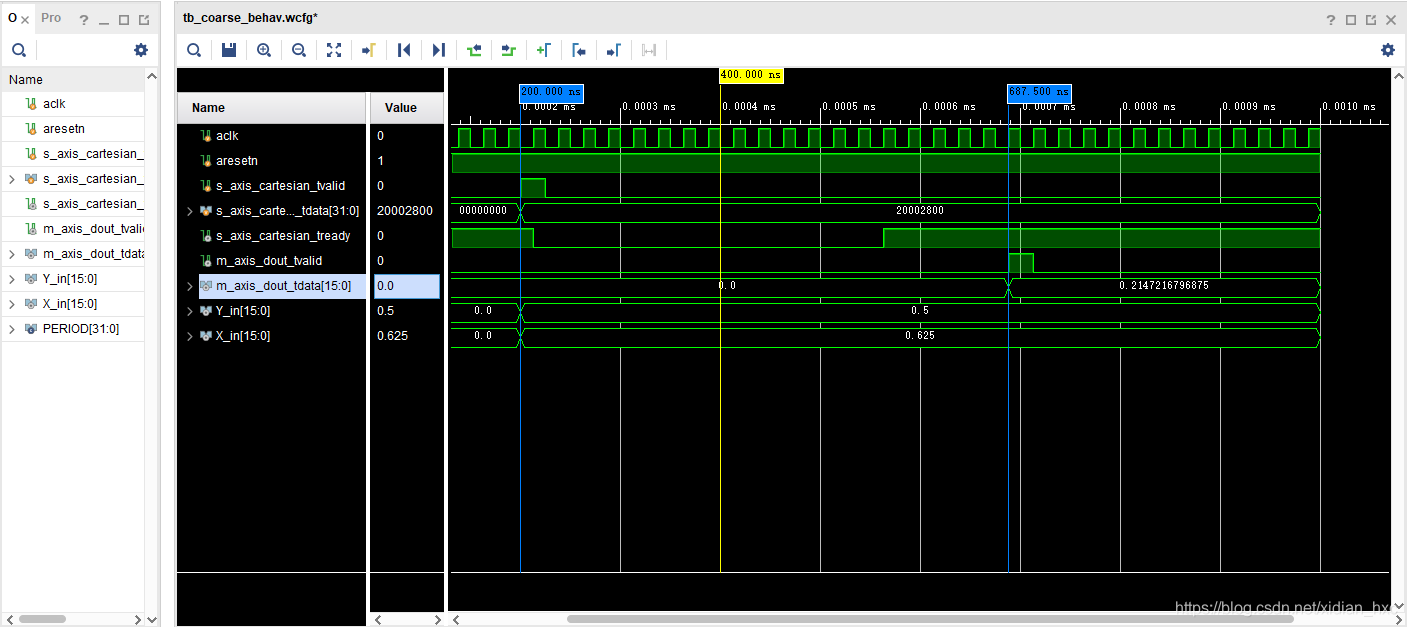

仿真图

二、DDS Compiler IP 输出正弦波形

参考：
1、征战FPGA之使用IP核dds_compiler获取任意频率时钟和正余弦波形
2、FPGA设计心得（9）基于DDS IP核的任意波形发生器设计
3、官方文档：PG141

1、参数配置

在这里插入图片描述

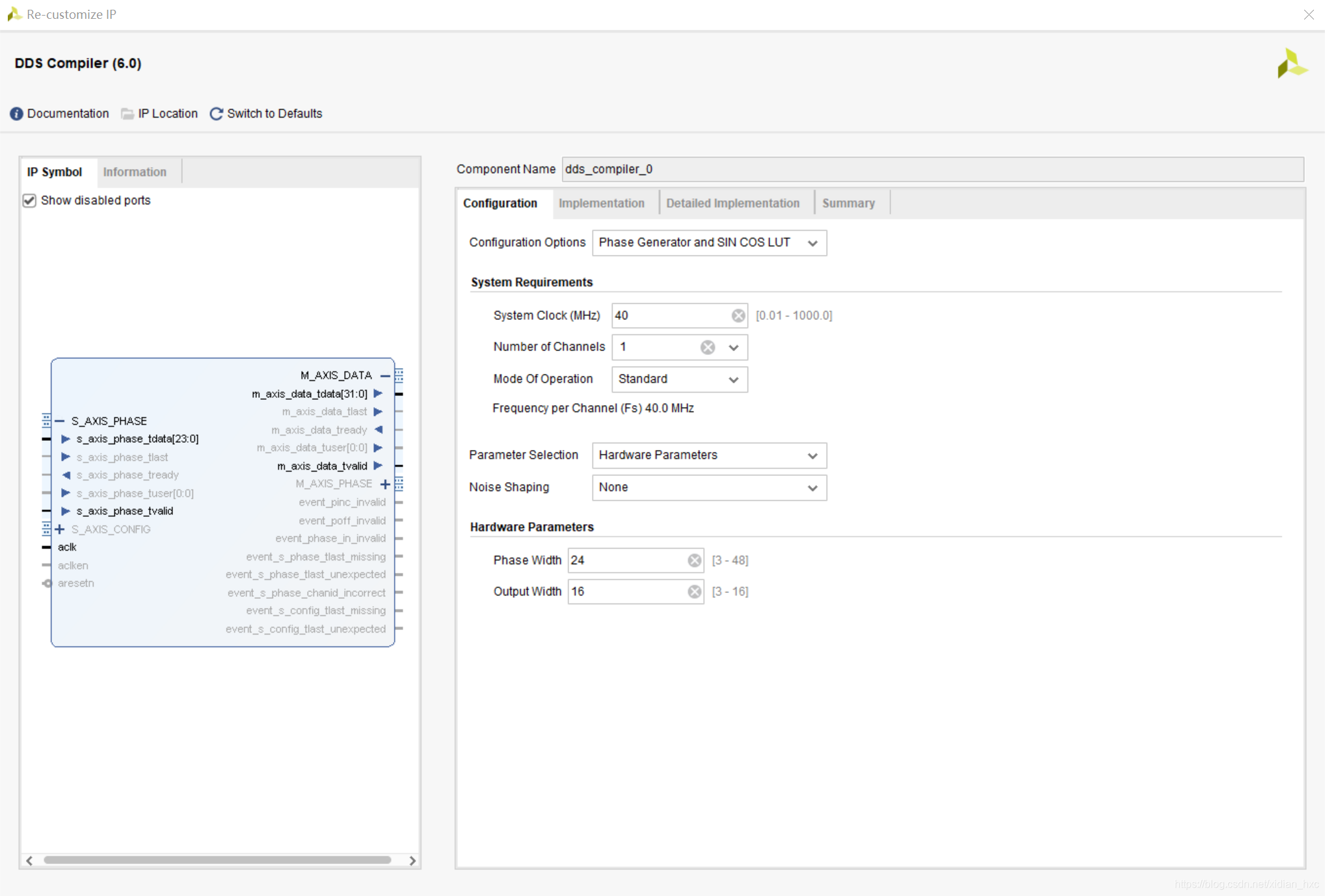

1、Configuration Options（配置选择）：这里选择Phase Generator and SIN COS LUT，即相位生成和正余弦LUT查找表。
2、System Clock（MHz）（系统时钟）：系统输入时钟频率，可以按照自己系统配置，这里设置为40MHz.
3、Number of Channels（通道数）：即要输出波形的通道数，这里设置为1，即输出一个正余弦波形组合。
4、Mode of Operation（模式选择）：这里选择Standard标准模式。
5、Parameter Selection（参数选择）：这里选择hardware Parameters 硬件参数，选择此参数可以在后续选择输入输出数据的位宽。
6、Phase Width（相位位宽）【Hardware Parameters下的参数】：这里设置为24位；Output Width（输出位宽）：这里设置为16位。

在这里插入图片描述

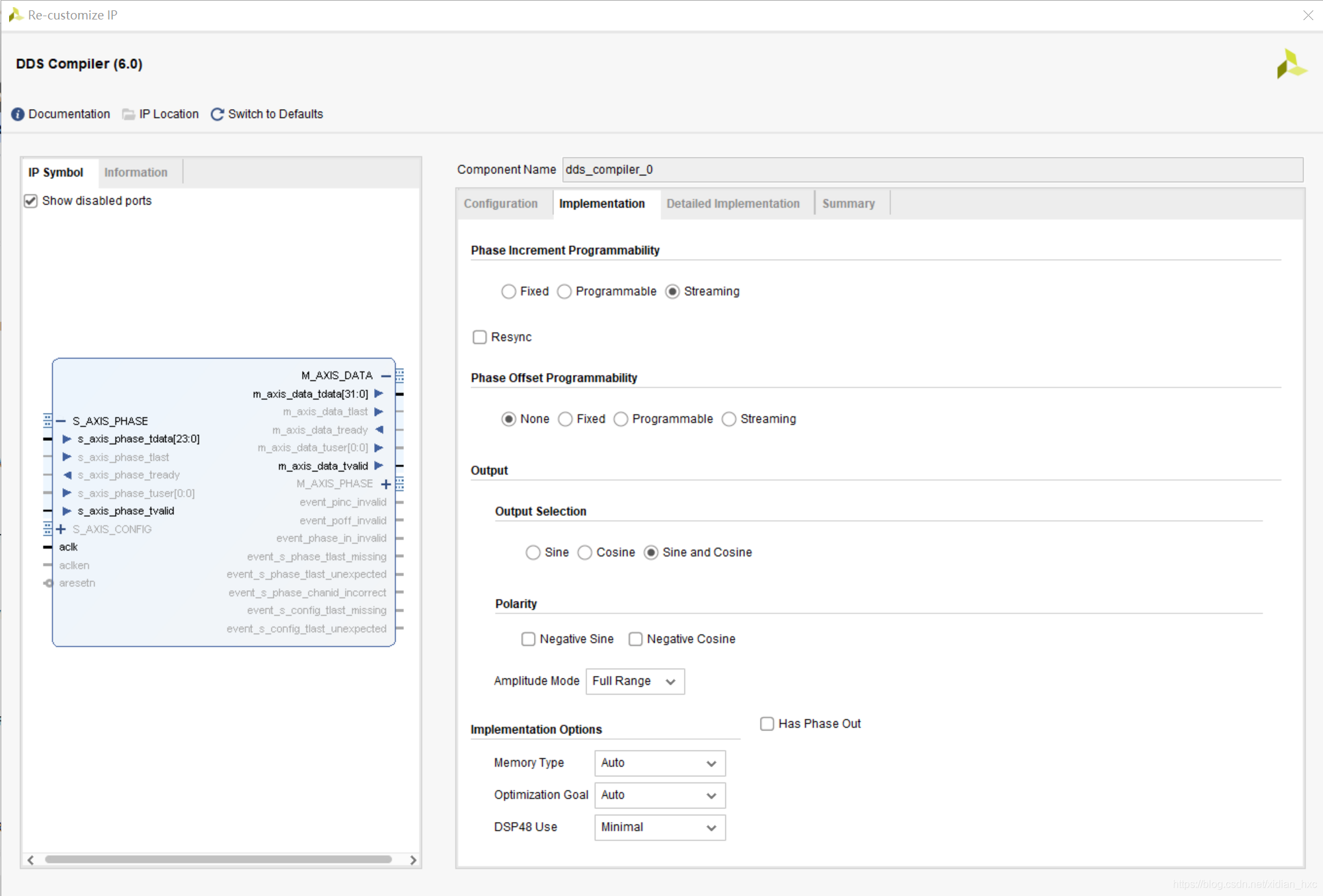

1、Phase Increment Programmability（相位增量可编程性）：这里选择Streaming，输出根据输入实时调整相位增量，该输入为相位增量弧度值除以 $2\pi$ 后的值，取值范围为 $[0, 1)$ 。
2、Phase offset Programmability（相位偏移可编程性）：这里设置为None，不做输入。
3、Output Selection选择Sine and Cosine，输出正余弦波形值，取消勾选Has Phase Out，不对相位值进行输出。

在这里插入图片描述

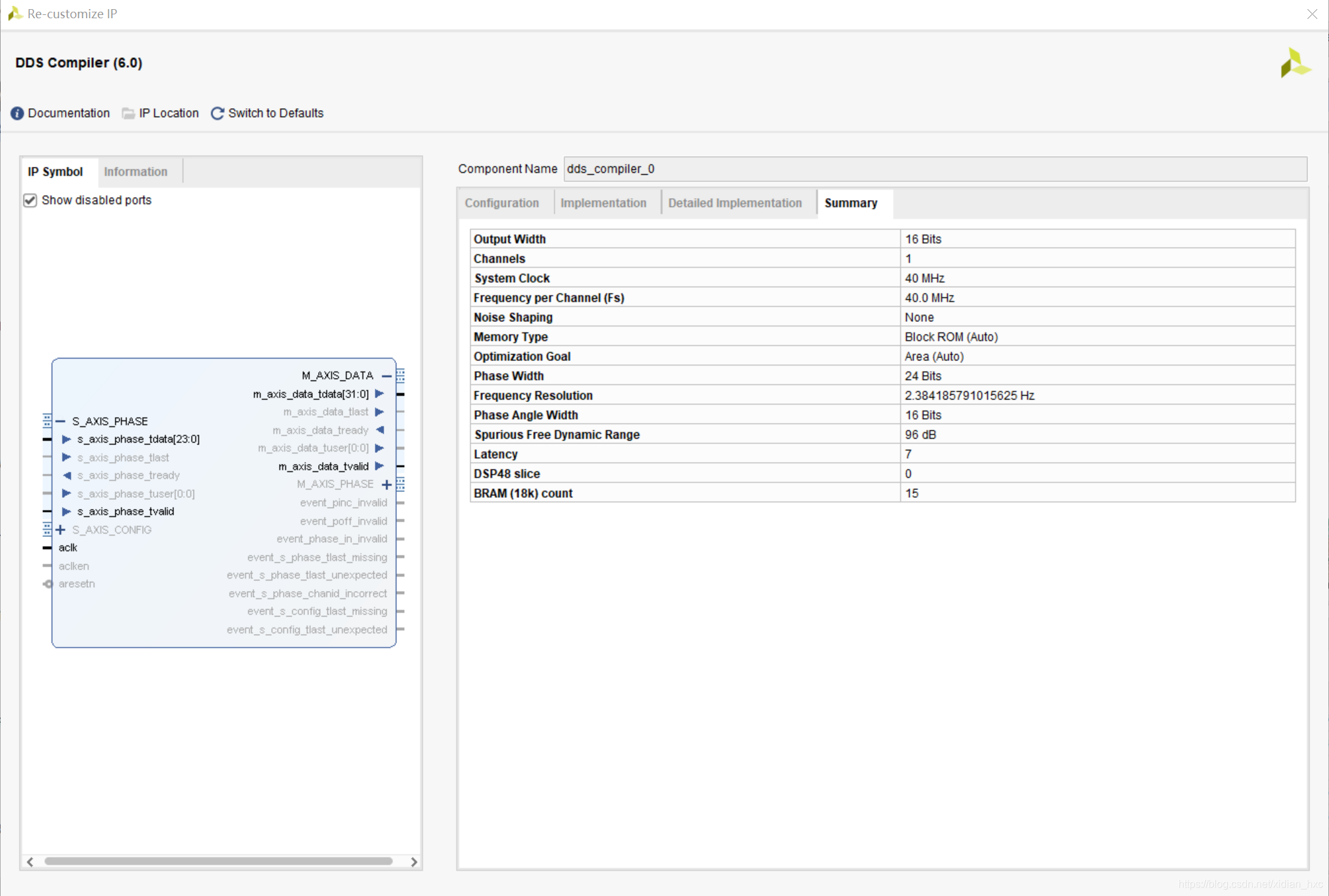

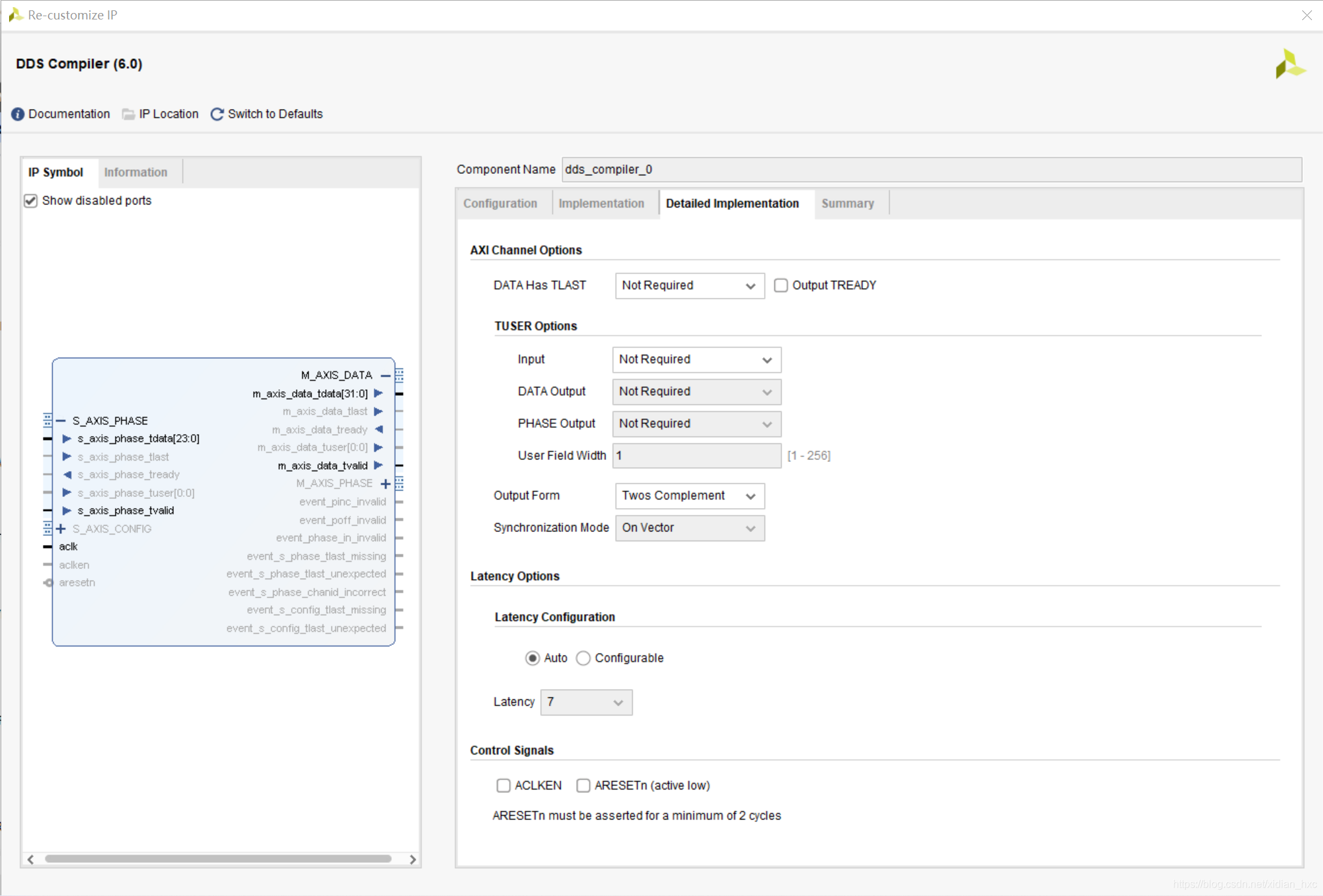

延迟参数和复位参数默认选择自动和不勾选。

在这里插入图片描述

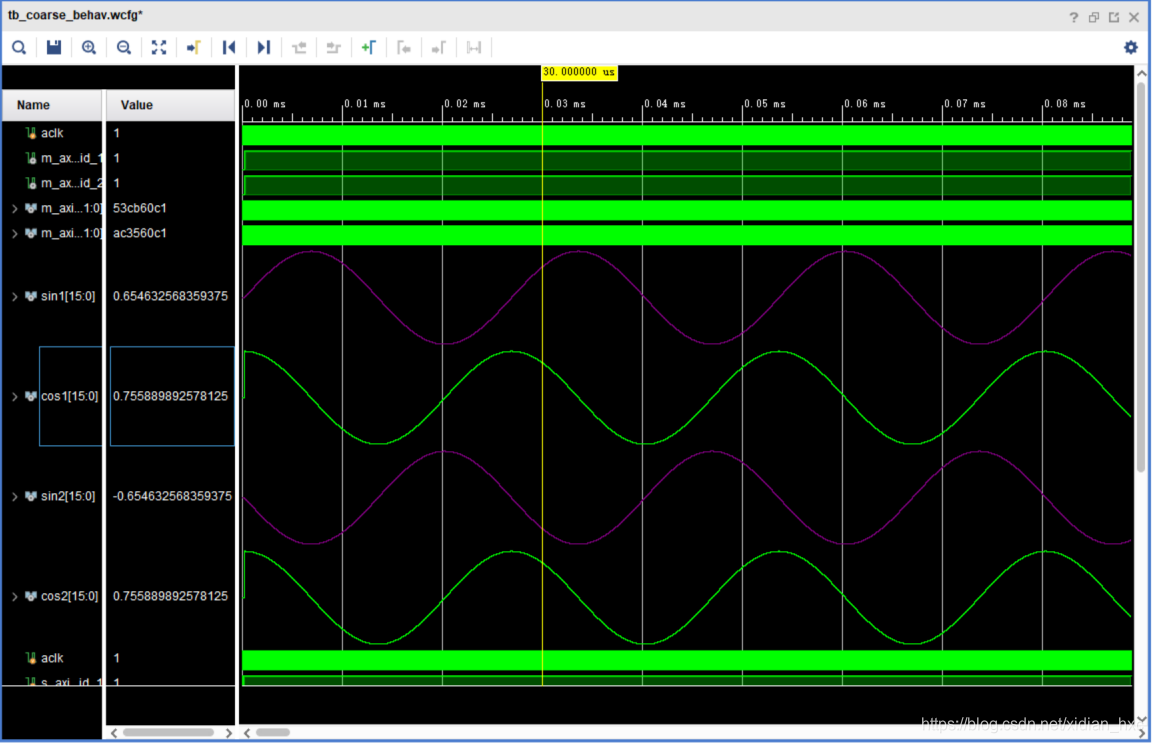

2、仿真

bestbench文件

`timescale 1ns / 1ps
module tb_DSS_Complier_test(
    );

reg aclk,s_axis_phase_tvalid_1,s_axis_phase_tvalid_2;
reg signed[23:0]s_axis_phase_tdata_1,s_axis_phase_tdata_2;
wire m_axis_data_tvalid_1,m_axis_data_tvalid_2;
wire [31:0]m_axis_data_tdata_1,m_axis_data_tdata_2;

wire [15:0]sin1,cos1,sin2,cos2;

assign sin1 = m_axis_data_tdata_1[31:16];
assign cos1 = m_axis_data_tdata_1[15: 0];
assign sin2 = m_axis_data_tdata_2[31:16];
assign cos2 = m_axis_data_tdata_2[15: 0];

DSS_Complier_test u1(
.aclk(aclk),
.s_axis_phase_tvalid_1(s_axis_phase_tvalid_1),
.s_axis_phase_tdata_1(s_axis_phase_tdata_1),
.m_axis_data_tvalid_1(m_axis_data_tvalid_1),
.m_axis_data_tdata_1(m_axis_data_tdata_1),
.s_axis_phase_tvalid_2(s_axis_phase_tvalid_2),
.s_axis_phase_tdata_2(s_axis_phase_tdata_2),
.m_axis_data_tvalid_2(m_axis_data_tvalid_2),
.m_axis_data_tdata_2(m_axis_data_tdata_2)
    );

initial begin
    aclk  <= 1'b1;
end
always #12.5 aclk <= ~aclk;

initial begin
    s_axis_phase_tvalid_1 <= 1'b0;
    s_axis_phase_tvalid_2 <= 1'b0;
#100 begin
    s_axis_phase_tvalid_1 <= 1'b1;
    s_axis_phase_tvalid_2 <= 1'b1;
    s_axis_phase_tdata_1 <= 24'b0000_0000_00111_10101_010100;
    s_axis_phase_tdata_2 <= 24'b1111_1111_11000_01010_101100;
end
#100000 begin
    s_axis_phase_tvalid_1 <= 1'b0;
    s_axis_phase_tvalid_2 <= 1'b0;
end
/* #25 begin
    s_axis_phase_tvalid_1 <= 1'b0;
    s_axis_phase_tvalid_2 <= 1'b0;
end */
end
endmodule

设计文件

module DSS_Complier_test(
input aclk,
input s_axis_phase_tvalid_1,
input [23 : 0]s_axis_phase_tdata_1,
output m_axis_data_tvalid_1,
output [31 : 0]m_axis_data_tdata_1,
input s_axis_phase_tvalid_2,
input [23 : 0]s_axis_phase_tdata_2,
output m_axis_data_tvalid_2,
output [31 : 0]m_axis_data_tdata_2
    );

dds_compiler_0 u_dds_compiler_0 (
  .aclk(aclk),                                  // input wire aclk
  .s_axis_phase_tvalid(s_axis_phase_tvalid_1),  // input wire s_axis_phase_tvalid
  .s_axis_phase_tdata(s_axis_phase_tdata_1),    // input wire [23 : 0] s_axis_phase_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid_1),      // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata_1)        // output wire [31 : 0] m_axis_data_tdata
);

dds_compiler_0 u_dds_compiler_1 (
  .aclk(aclk),                                  // input wire aclk
  .s_axis_phase_tvalid(s_axis_phase_tvalid_2),  // input wire s_axis_phase_tvalid
  .s_axis_phase_tdata(s_axis_phase_tdata_2),    // input wire [23 : 0] s_axis_phase_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid_2),      // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata_2)        // output wire [31 : 0] m_axis_data_tdata
);

endmodule
