一、OpenMV 是什么？

OpenMV 是一个极具创新性的开源视觉处理平台，在计算机视觉领域占据着重要地位。它将硬件与软件完美融合，为开发者们开启了便捷高效的视觉处理大门。从硬件层面来看，OpenMV 通常集成了优质的摄像头传感器，能够精准捕捉图像信息，再搭配高性能的微控制器，确保图像数据的快速处理，就像给计算机视觉系统赋予了敏锐的 “眼睛” 和高效的 “大脑”。

软件层面上，OpenMV 基于 MicroPython 语言，这使得编程变得简洁易懂。即使你是编程新手，也能快速上手，轻松实现各种视觉算法。在实际应用中，OpenMV 支持的功能丰富多样，无论是特征检测，精准识别图像中的关键特征；还是对象识别，快速分辨出不同的物体；亦或是图像分割，将图像中的不同部分清晰划分，它都能出色完成任务，在众多领域发挥着重要作用。

二、OpenMV 的工作原理

（一）硬件架构大揭秘

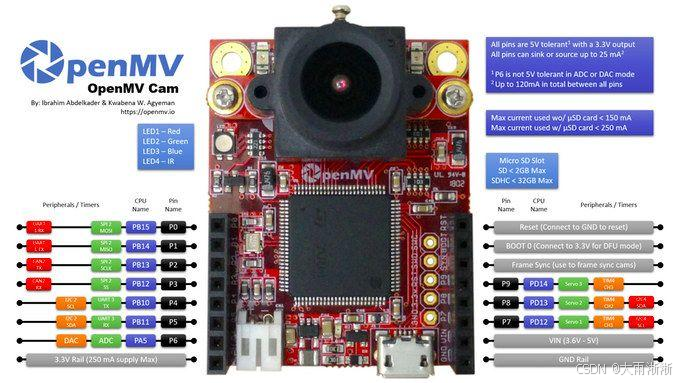

OpenMV 的硬件架构犹如精密的机器，各个组件协同合作，确保视觉处理任务的高效完成。其核心处理器通常采用高性能的微控制器，就像人类的大脑一样，是整个系统的 “指挥中心”，承担着数据处理和运算的重任。以常见的 OpenMV 型号为例，它们大多配备了 ARM Cortex-M 系列处理器，运行频率相当可观，能够快速处理复杂的视觉算法。比如在进行图像识别时，处理器可以迅速对图像传感器传来的大量图像数据进行分析和处理，快速识别出图像中的物体。

图像传感器则如同 OpenMV 的 “眼睛”，负责捕捉外界的图像信息。常见的 CMOS 图像传感器被广泛应用于 OpenMV 中，它们能够将光信号转化为电信号，进而生成数字图像数据。不同型号的图像传感器在分辨率、帧率等参数上有所差异，以满足不同场景的需求。例如，在一些对图像细节要求较高的场景中，可能会选用高分辨率的图像传感器，能够捕捉到更清晰、更细腻的图像；而在需要快速捕捉动态画面的场景里，帧率较高的图像传感器则更为合适，能够保证捕捉到的图像连贯、流畅。

除了处理器和图像传感器，OpenMV 还集成了其他重要组件，如内存用于存储图像数据和程序代码，通信接口则负责与外部设备进行数据传输。这些组件相互协作，共同构成了 OpenMV 强大的硬件基础。就好比一辆汽车，发动机（处理器）提供动力，眼睛（图像传感器）观察路况，油箱（内存）储存能量，而车轮和传动系统（通信接口）则负责将动力传递出去，使汽车能够正常行驶。

（二）软件架构剖析

OpenMV 的软件架构基于 MicroPython，这是一种精简的 Python 3 实现，专门针对微控制器和嵌入式系统进行了优化。它保留了 Python 语言简洁、易读的特点，使得开发者可以用简短的代码实现复杂的功能，大大降低了开发门槛。就像用简洁的语言讲述一个复杂的故事，MicroPython 让开发者能够轻松地表达自己的想法，实现各种视觉处理任务。

在 OpenMV 的软件架构中，固件运行在硬件平台上，负责执行图像处理任务，并提供与硬件交互的接口。它就像是一个幕后工作者，默默地管理着硬件资源，确保硬件能够高效地运行。而集成开发环境（IDE）则是开发者与 OpenMV 交互的窗口，运行在个人计算机上。开发者可以在 IDE 中编写代码，通过 USB 连接将代码上传到 OpenMV 模块上，并实时查看调试信息。这就好比建筑师在设计图纸上规划建筑的结构和细节，然后将设计方案传递给施工团队（OpenMV 硬件）进行建造，在建造过程中还可以随时检查和调整方案。

OpenMV 还预装了丰富的图像处理算法库，这些库是实现各种视觉功能的关键。例如，image 库提供了广泛的图像处理功能，包括阈值分割、直方图均衡化、边缘检测等。开发者可以直接调用这些库中的函数，快速实现复杂的图像处理算法，而无需从头开始编写代码。这就像是一个拥有各种工具的工具箱，开发者可以根据需要随时从中取出合适的工具，高效地完成工作。
