PDO配置及查看配置结果

最新推荐文章于 2024-07-08 17:29:54 发布
原创 最新推荐文章于 2024-07-08 17:29:54 发布 · 1.8k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

本文档记录了在调试伺服系统时遇到的PDO配置问题，具体表现为使用IGH官方例子配置PDO时出现参数错误。通过查阅ecrt.h头文件，找到了替代的配置方法并成功解决了问题。在程序运行过程中，利用pause()函数设置断点，并通过ethercatconfig-v命令查看系统状态，确保程序正常运行。

1.在所调试的伺服中，使用IGH官方的例子给的PDO配置方法中总是提示参数不正确；推荐函数：ecrt_slave_config_pdos(sc_cooldrive1, EC_END, slave_1_syncs);

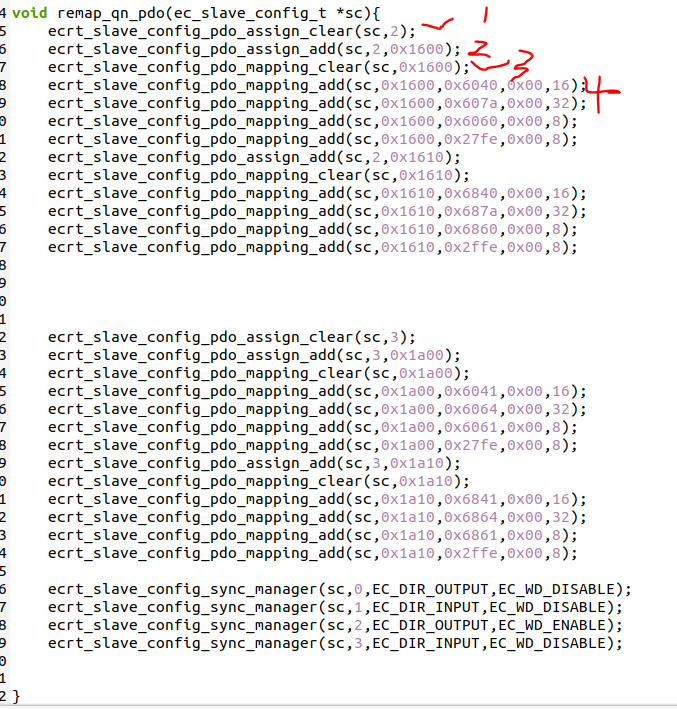

invalid argument。通过查看ecrt.h相关函数，可以使用如下替代方法配置。实测是可以的。

输入图片说明


2.让程序运行起来，使用pause（）;增加程序断点，输入命令行ethercat config -v 查如下：

输入图片说明

输入图片说明
