STM32CubeMX配置SPI访问W25QXX

一、W25QXX芯片介绍

本次以W25Q32为主介绍，其他如W25Q64,W25Q16等只是在存储大小上有区别。

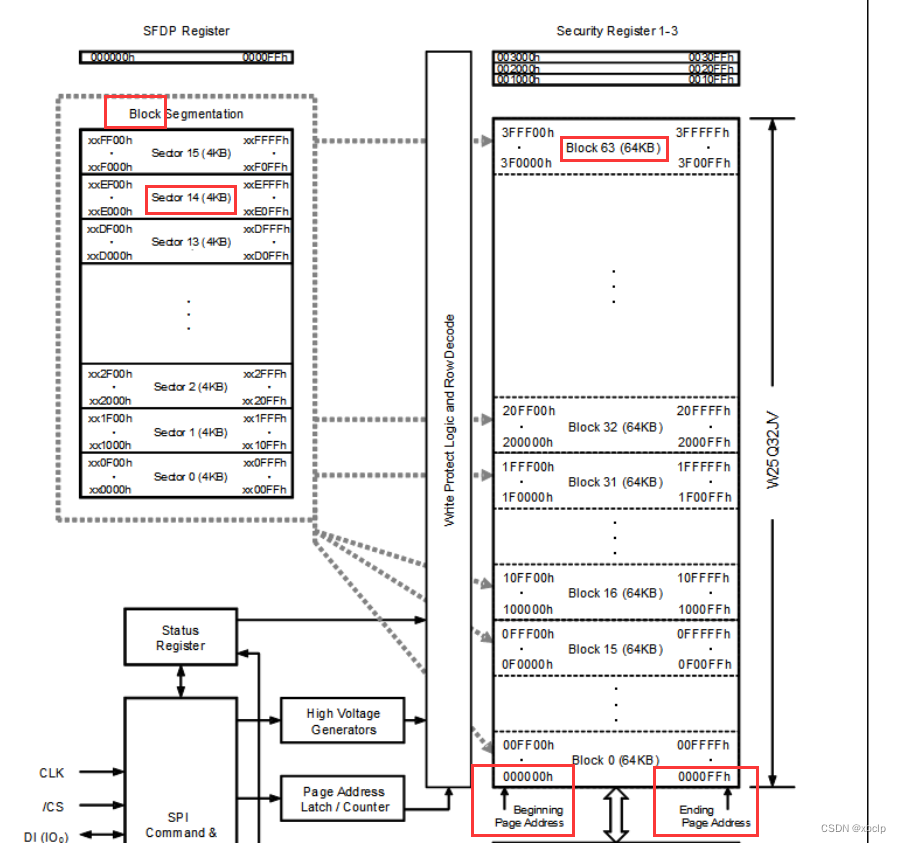

W25Q32有16384个可编程页，每页有256个字节；在页擦除时可以按照16页为一组擦除（即4KB扇区擦除）、128页为一组擦除（即32KB块擦除）、256页为一组擦除（即64KB块擦除）或者整个芯片擦除。

块、扇区、页的大小：

块（block）	64KB
扇区（sector）	4KB
页（page）	256byte

W25Q32有64block = 64*16sector = 64*16*（4*1024/256）page = 16384page

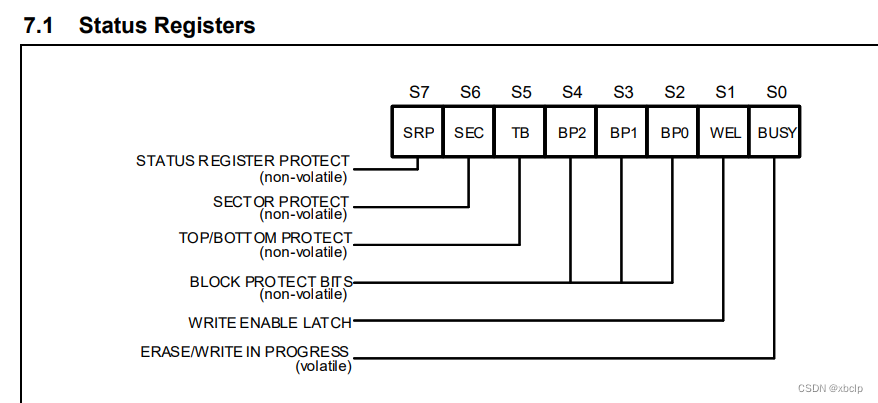

二、状态寄存器

BUSY（忙位）：BUSY位是一个只读位，位于状态寄存器中的S0,当器件在执行“页编程”、“扇区擦除”、“跨擦除”、“芯片擦除”、“写状态寄存器或擦除/程序安全寄存器”指令时，该位自动置为1，这是除了“读状态寄存器”指令，其他指令都忽略。当指令执行完毕后，该位自动置为0，表示芯片接收其他指令。

WEL位：写使能锁存(WEL)是状态寄存器(S1)中的一个只读位，在执行写使能指令后被设置为1。当设备禁止写时，WEL状态位清零。写禁用状态发生在上电或以下任何指令之后:写禁用、页程序、四页程序、扇区擦除、块擦除、芯片擦除、写状态寄存器、擦除安全寄存器和程序安全寄存器。

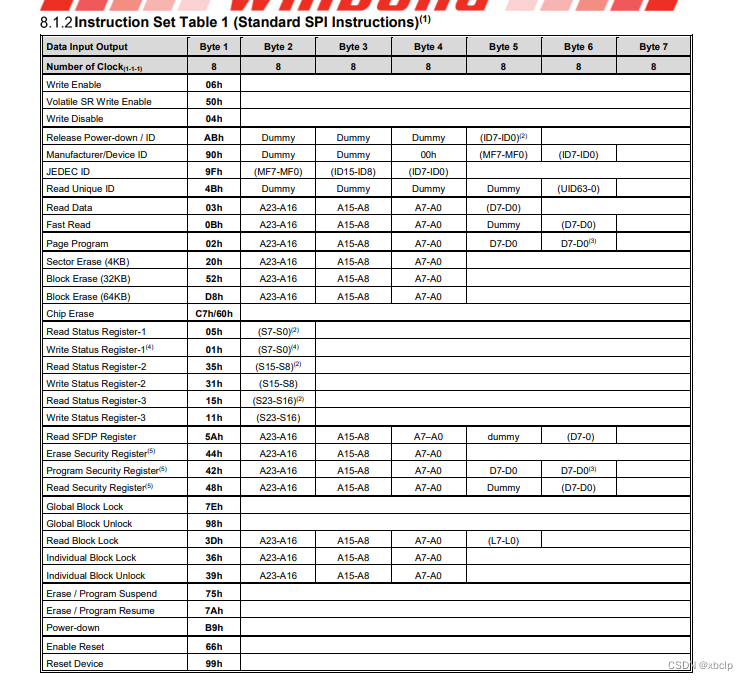

三、指令介绍

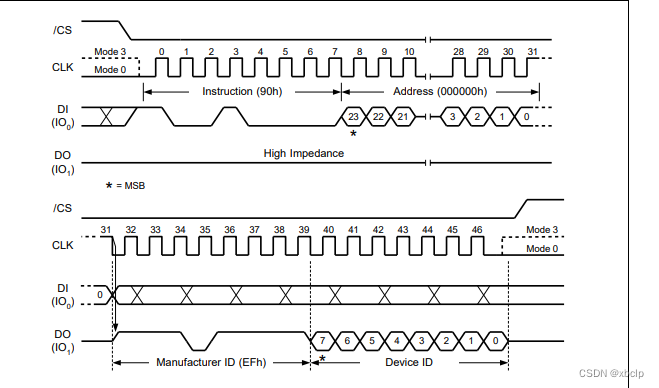

3.1 Manufacturer/Device ID

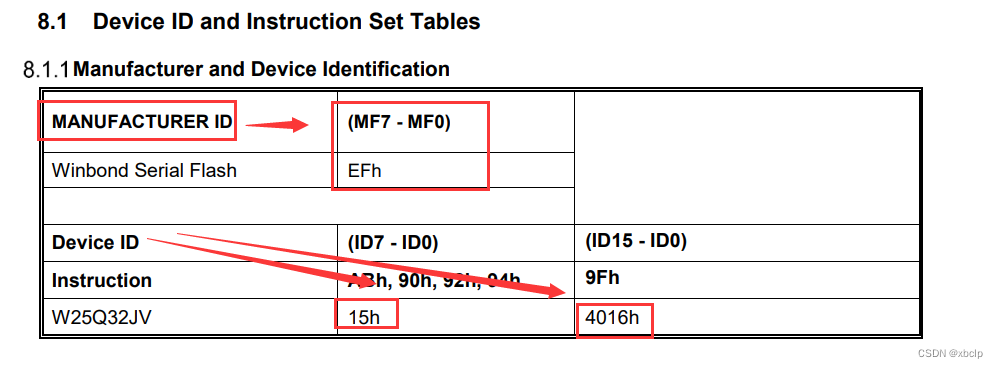

读取制造厂商/设备ID。不同的芯片制造厂商/设备ID是不同的，具体是多少要查看对应的手册。

指令最后得到的是MF7-MF0  ID7-ID0,所以得到的是EF15

代码编写过程：

1、先将CS拉低

2、发送8位指令

3、发送24位的地址

4、接收8位的制造商ID和8位的设备ID

5、CS拉高

uint16_t  readID()
{

  unsigned char command = W25X_ManufactDeviceID;
  W25QXX_CS_L;
  HAL_SPI_Transmit(&hspi1,&command,1,0xff);
  unsigned char data = 0x00;

  HAL_SPI_Transmit(&hspi1,&data,1,0xff);
  HAL_SPI_Transmit(&hspi1,&data,1,0xff);
  HAL_SPI_Transmit(&hspi1,&data,1,0xff);

  uint16_t ID = 0x00;
  uint8_t temp = 0xff;
  HAL_SPI_Receive(&hspi1,&temp,1,0xff);
  ID = temp;
 // printf("0x%2x",temp);
  ID = ID<<8;
  HAL_SPI_Receive(&hspi1,&temp,1,0xff);
  ID = ID|temp;
  //printf("0x%2x",temp);

  W25QXX_CS_H;
  return ID;
}

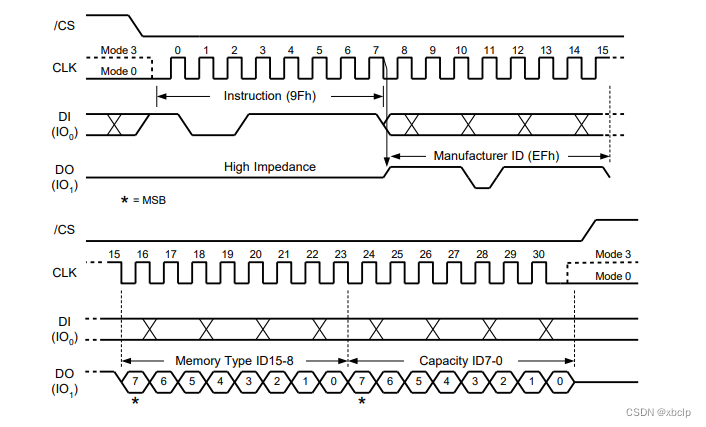

3.2 JEDEC ID

返回的正确结果是EF4016

//读取JEDEC ID =0xEF4016
uint32_t JEDEC_ID()
{
  unsigned char command = W25X_JedecDeviceID;

  W25QXX_CS_L;
  HAL_SPI_Transmit(&hspi1,&command,1,0xff);


  uint32_t JEDEC_ID = 0x00;
  uint8_t temp1 = 0xff;
  uint8_t temp2 = 0xff;
  uint8_t temp3 = 0xff;
  HAL_SPI_Receive(&hspi1,&temp1,1,0xff);
  HAL_SPI_Receive(&hspi1,&temp2,1,0xff);
  HAL_SPI_Receive(&hspi1,&temp3,1,0xff);

  JEDEC_ID = temp1<<16 | temp2<<8 | temp3;

  W25QXX_CS_H;

  return JEDEC_ID;

}

3.3 Read Status Register-1
