详解AXI4-Stream接口（2）--AXI4-Stream接口IP源码分析及仿真

已于 2023-09-09 15:46:07 修改
阅读量1.3w 收藏 118
点赞数 67
分类专栏： FPGA接口与协议 文章标签： verilog AXI4 AXI-STREAM AXIS IP
于 2021-11-22 20:49:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wuzhikaidetb/article/details/121422128
版权
本文详细介绍了AXI4-Stream接口的自定义IP源码，包括MASTER和SLAVE的创建与调用，以及代码解析。通过分析Vivado中的AXI4-Stream IP核，探讨了从机接收模块和主机发送模块的内部逻辑，如状态机、FIFO写入和读取等，并提供了仿真结果展示握手过程和数据传输细节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、带AXIS接口的自定义IP

2、调用IP

2.1、AXI4-Stream MASTER

2.2、AXI4-Stream SLAVE

3、代码解析

3.1、从机接收模块

3.2、主机发送模块

4、仿真及结果

5、其他

一点思考

1、带AXIS接口的自定义IP

        Vivado在打包IP核的时候提供了AXI4-Stream的接口，接下来分别例化两个IP，一个MASTER，一个SLAVE。将两个接口直接相连，观察Vivado提供的例程，来观察AXI4-Stream的具体实现过程。

2、调用IP

2.1、AXI4-Stream MASTER

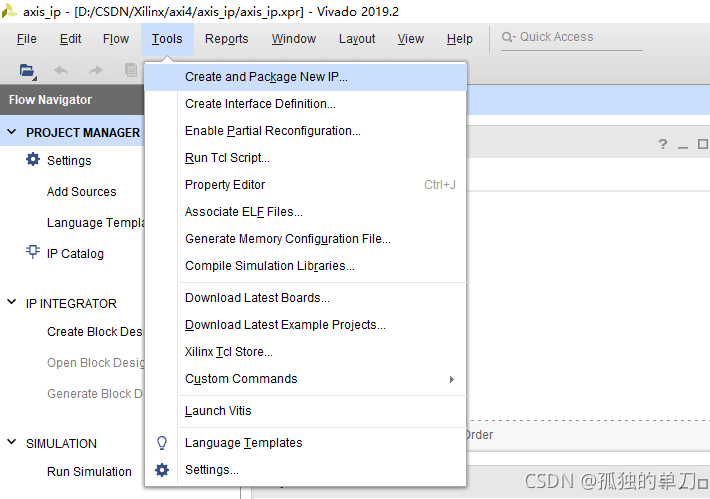

        首先新建一个工程，然后点击Tools-----create and package new ip

        点击Next
