HDR
内容
- 一般来说，当存储在帧缓冲(Framebuffer)中时，亮度和颜色的值是默认被限制在0.0到1.0之间的。这个看起来无辜的语句使我们一直将亮度与颜色的值设置在这个范围内，尝试着与场景契合。这样是能够运行的，也能给出还不错的效果。但是如果我们遇上了一个特定的区域，其中有多个亮光源使这些数值总和超过了1.0，又会发生什么呢？答案是这些片段中超过1.0的亮度或者颜色值会被约束在1.0，从而导致场景混成一片，难以分辨。
- 显示器被限制为只能显示值为0.0到1.0间的颜色，但是在光照方程中却没有这个限制。通过使片段的颜色超过1.0，我们有了一个更大的颜色范围，这也被称作HDR(High Dynamic Range, 高动态范围)。有了HDR，亮的东西可以变得非常亮，暗的东西可以变得非常暗，而且充满细节。
简单的思想方法：
- 思想：通过参数进行调解
浮点帧缓冲
- 在实现HDR渲染之前，我们首先需要一些防止颜色值在每一个片段着色器运行后被限制约束的方法。当帧缓冲使用了一个标准化的定点格式(像GL_RGB)为其颜色缓冲的内部格式，OpenGL会在将这些值存入帧缓冲前自动将其约束到0.0到1.0之间。这一操作对大部分帧缓冲格式都是成立的，除了专门用来存放被拓展范围值的浮点格式。
- 当一个帧缓冲的颜色缓冲的内部格式被设定成了GL_RGB16F, GL_RGBA16F, GL_RGB32F 或者GL_RGBA32F时，这些帧缓冲被叫做浮点帧缓冲(Floating Point Framebuffer)，浮点帧缓冲可以存储超过0.0到1.0范围的浮点值，所以非常适合HDR渲染。
- 想要创建一个浮点帧缓冲，我们只需要改变颜色缓冲的内部格式参数就行了（注意GL_FLOAT参数)：
glBindTexture(GL_TEXTURE_2D, colorBuffer);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB16F, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGB, GL_FLOAT, NULL);
-
默认的帧缓冲默认一个颜色分量只占用8位(bits)。当使用一个使用32位每颜色分量的浮点帧缓冲时(使用GL_RGB32F 或者GL_RGBA32F)，我们需要四倍的内存来存储这些颜色。所以除非你需要一个非常高的精确度，32位不是必须的，使用GLRGB16F就足够了。
-
有了一个带有浮点颜色缓冲的帧缓冲，我们可以放心渲染场景到这个帧缓冲中。在这个教程的例子当中，我们先渲染一个光照的场景到浮点帧缓冲中，之后再在一个铺屏四边形(Screen-filling Quad)上应用这个帧缓冲的颜色缓冲，代码会是这样子：
glBindFramebuffer(GL_FRAMEBUFFER, hdrFBO); glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // [...] 渲染(光照的)场景 glBindFramebuffer(GL_FRAMEBUFFER, 0); // 现在使用一个不同的着色器将HDR颜色缓冲渲染至2D铺屏四边形上 hdrShader.Use(); glActiveTexture(GL_TEXTURE0); glBindTexture(GL_TEXTURE_2D, hdrColorBufferTexture); RenderQuad(); -
这里场景的颜色值存在一个可以包含任意颜色值的浮点颜色缓冲中，值可能是超过1.0的。这个简单的演示中，场景被创建为一个被拉伸的立方体通道和四个点光源，其中一个非常亮的在隧道的尽头：
std::vector<glm::vec3> lightColors; lightColors.push_back(glm::vec3(200.0f, 200.0f, 200.0f)); lightColors.push_back(glm::vec3(0.1f, 0.0f, 0.0f)); lightColors.push_back(glm::vec3(0.0f, 0.0f, 0.2f)); lightColors.push_back(glm::vec3(0.0f, 0.1f, 0.0f)); -
渲染至浮点帧缓冲和渲染至一个普通的帧缓冲是一样的。新的东西就是这个的hdrShader的片段着色器，用来渲染最终拥有浮点颜色缓冲纹理的2D四边形。我们来定义一个简单的直通片段着色器(Pass-through Fragment Shader)：
#version 330 core out vec4 color; in vec2 TexCoords; uniform sampler2D hdrBuffer; void main() { vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb; color = vec4(hdrColor, 1.0); } -
这里我们直接采样了浮点颜色缓冲并将其作为片段着色器的输出。然而，这个2D四边形的输出是被直接渲染到默认的帧缓冲中，导致所有片段着色器的输出值被约束在0.0到1.0间，尽管我们已经有了一些存在浮点颜色纹理的值超过了1.0。

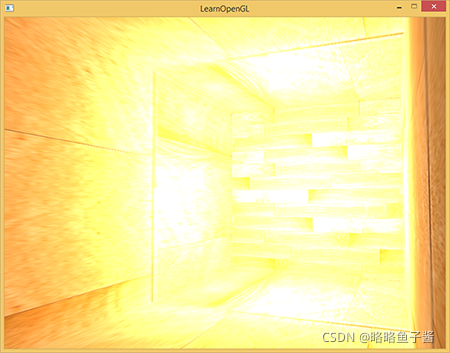

很明显，在隧道尽头的强光的值被约束在1.0，因为一大块区域都是白色的，过程中超过1.0的地方损失了所有细节。因为我们直接转换HDR值到LDR值，这就像我们根本就没有应用HDR一样。为了修复这个问题我们需要做的是无损转化所有浮点颜色值回0.0-1.0范围中。我们需要应用到色调映射。
色调映射
-
色调映射(Tone Mapping)是一个损失很小的转换浮点颜色值至我们所需的LDR[0.0, 1.0]范围内的过程，通常会伴有特定的风格的色平衡(Stylistic Color Balance)。
-
最简单的色调映射算法是Reinhard色调映射，它涉及到分散整个HDR颜色值到LDR颜色值上，所有的值都有对应。Reinhard色调映射算法平均地将所有亮度值分散到LDR上。我们将Reinhard色调映射应用到之前的片段着色器上，并且为了更好的测量加上一个Gamma校正过滤(包括SRGB纹理的使用)：
void main() { const float gamma = 2.2; vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb; // Reinhard色调映射 vec3 mapped = hdrColor / (hdrColor + vec3(1.0)); // Gamma校正 mapped = pow(mapped, vec3(1.0 / gamma)); color = vec4(mapped, 1.0); } -

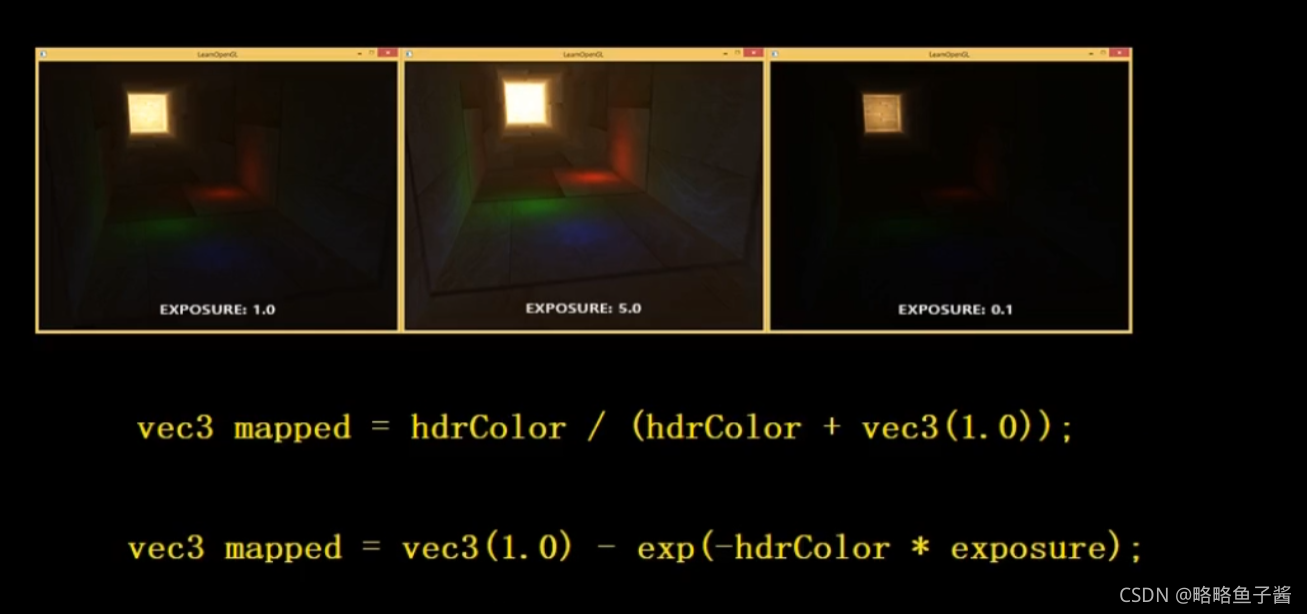

另一个有趣的色调映射应用是曝光(Exposure)参数的使用。你可能还记得之前我们在介绍里讲到的，HDR图片包含在不同曝光等级的细节。如果我们有一个场景要展现日夜交替，我们当然会在白天使用低曝光，在夜间使用高曝光，就像人眼调节方式一样。有了这个曝光参数，我们可以去设置可以同时在白天和夜晚不同光照条件工作的光照参数，我们只需要调整曝光参数就行了。一个简单的曝光色调映射算法会像这样：
uniform float exposure; void main() { const float gamma = 2.2; vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb; // 曝光色调映射 vec3 mapped = vec3(1.0) - exp(-hdrColor * exposure); // Gamma校正 mapped = pow(mapped, vec3(1.0 / gamma)); color = vec4(mapped, 1.0); } -

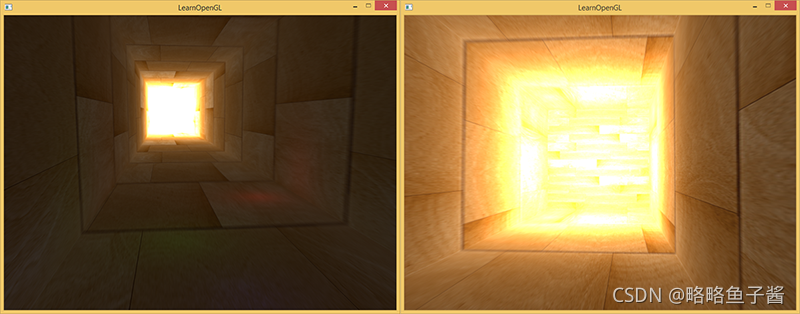

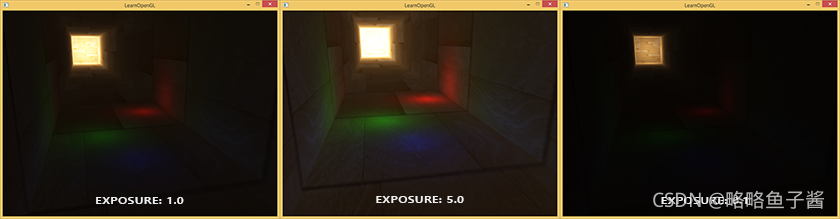

在这里我们将exposure定义为默认为1.0的uniform，从而允许我们更加精确设定我们是要注重黑暗还是明亮的区域的HDR颜色值。举例来说，高曝光值会使隧道的黑暗部分显示更多的细节，然而低曝光值会显著减少黑暗区域的细节，但允许我们看到更多明亮区域的细节。下面这组图片展示了在不同曝光值下的通道：
代码
-
纹理加载和帧缓冲
// load textures // ------------- unsigned int woodTexture = loadTexture("resources/textures/wood.png", true); // note that we're loading the texture as an SRGB texture // configure floating point framebuffer // ------------------------------------ unsigned int hdrFBO; glGenFramebuffers(1, &hdrFBO); // create floating point color buffer unsigned int colorBuffer; glGenTextures(1, &colorBuffer); glBindTexture(GL_TEXTURE_2D, colorBuffer); glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA16F, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGBA, GL_FLOAT, NULL); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR); // create depth buffer (renderbuffer) unsigned int rboDepth; glGenRenderbuffers(1, &rboDepth); glBindRenderbuffer(GL_RENDERBUFFER, rboDepth); glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH_COMPONENT, SCR_WIDTH, SCR_HEIGHT); // attach buffers glBindFramebuffer(GL_FRAMEBUFFER, hdrFBO); glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, colorBuffer, 0); glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_RENDERBUFFER, rboDepth); if (glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE) std::cout << "Framebuffer not complete!" << std::endl; glBindFramebuffer(GL_FRAMEBUFFER, 0); -
光线以及shader设置
// lighting info // ------------- // positions std::vector<glm::vec3> lightPositions; lightPositions.push_back(glm::vec3(0.0f, 0.0f, 49.5f)); // back light lightPositions.push_back(glm::vec3(-1.4f, -1.9f, 9.0f)); lightPositions.push_back(glm::vec3(0.0f, -1.8f, 4.0f)); lightPositions.push_back(glm::vec3(0.8f, -1.7f, 6.0f)); // colors std::vector<glm::vec3> lightColors; lightColors.push_back(glm::vec3(200.0f, 200.0f, 200.0f)); lightColors.push_back(glm::vec3(0.1f, 0.0f, 0.0f)); lightColors.push_back(glm::vec3(0.0f, 0.0f, 0.2f)); lightColors.push_back(glm::vec3(0.0f, 0.1f, 0.0f)); // shader configuration // -------------------- shader.use(); shader.setInt("diffuseTexture", 0); hdrShader.use(); hdrShader.setInt("hdrBuffer", 0); -
渲染：hdrshader开启
// render // ------ glClearColor(0.1f, 0.1f, 0.1f, 1.0f); glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // 1. render scene into floating point framebuffer // ----------------------------------------------- glBindFramebuffer(GL_FRAMEBUFFER, hdrFBO); glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); glm::mat4 projection = glm::perspective(glm::radians(camera.Zoom), (GLfloat)SCR_WIDTH / (GLfloat)SCR_HEIGHT, 0.1f, 100.0f); glm::mat4 view = camera.GetViewMatrix(); shader.use(); shader.setMat4("projection", projection); shader.setMat4("view", view); glActiveTexture(GL_TEXTURE0); glBindTexture(GL_TEXTURE_2D, woodTexture); // set lighting uniforms for (unsigned int i = 0; i < lightPositions.size(); i++) { shader.setVec3("lights[" + std::to_string(i) + "].Position", lightPositions[i]); shader.setVec3("lights[" + std::to_string(i) + "].Color", lightColors[i]); } shader.setVec3("viewPos", camera.Position); // 渲染通道 glm::mat4 model = glm::mat4(1.0f); model = glm::translate(model, glm::vec3(0.0f, 0.0f, 25.0)); model = glm::scale(model, glm::vec3(2.5f, 2.5f, 27.5f)); shader.setMat4("model", model); shader.setInt("inverse_normals", true); renderCube(); glBindFramebuffer(GL_FRAMEBUFFER, 0); // 2. now render floating point color buffer to 2D quad and tonemap HDR colors to default framebuffer's (clamped) color range // -------------------------------------------------------------------------------------------------------------------------- glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); hdrShader.use(); glActiveTexture(GL_TEXTURE0); glBindTexture(GL_TEXTURE_2D, colorBuffer); hdrShader.setInt("hdr", hdr); hdrShader.setFloat("exposure", exposure); renderQuad(); std::cout << "hdr: " << (hdr ? "on" : "off") << "| exposure: " << exposure << std::endl; -
通道光线片段着色器
#version 330 core out vec4 FragColor; in VS_OUT { vec3 FragPos; vec3 Normal; vec2 TexCoords; } fs_in; struct Light { vec3 Position; vec3 Color; }; uniform Light lights[16]; uniform sampler2D diffuseTexture; uniform vec3 viewPos; void main() { vec3 color = texture(diffuseTexture, fs_in.TexCoords).rgb; vec3 normal = normalize(fs_in.Normal); // ambient vec3 ambient = 0.0 * color; // lighting vec3 lighting = vec3(0.0); for(int i = 0; i < 16; i++) { // diffuse vec3 lightDir = normalize(lights[i].Position - fs_in.FragPos); float diff = max(dot(lightDir, normal), 0.0); vec3 diffuse = lights[i].Color * diff * color; vec3 result = diffuse; // attenuation (use quadratic as we have gamma correction) float distance = length(fs_in.FragPos - lights[i].Position); result *= 1.0 / (distance * distance); lighting += result; } FragColor = vec4(ambient + lighting, 1.0); } -
hdr着色器
#version 330 core out vec4 FragColor; in vec2 TexCoords; uniform sampler2D hdrBuffer; uniform bool hdr; uniform float exposure; void main() { const float gamma = 2.2; vec3 hdrColor = texture(hdrBuffer, TexCoords).rgb; if(hdr) { // reinhard // vec3 result = hdrColor / (hdrColor + vec3(1.0)); // exposure vec3 result = vec3(1.0) - exp(-hdrColor * exposure); // also gamma correct while we're at it result = pow(result, vec3(1.0 / gamma)); FragColor = vec4(result, 1.0); } else { vec3 result = pow(hdrColor, vec3(1.0 / gamma)); FragColor = vec4(result, 1.0); } }
效果
-

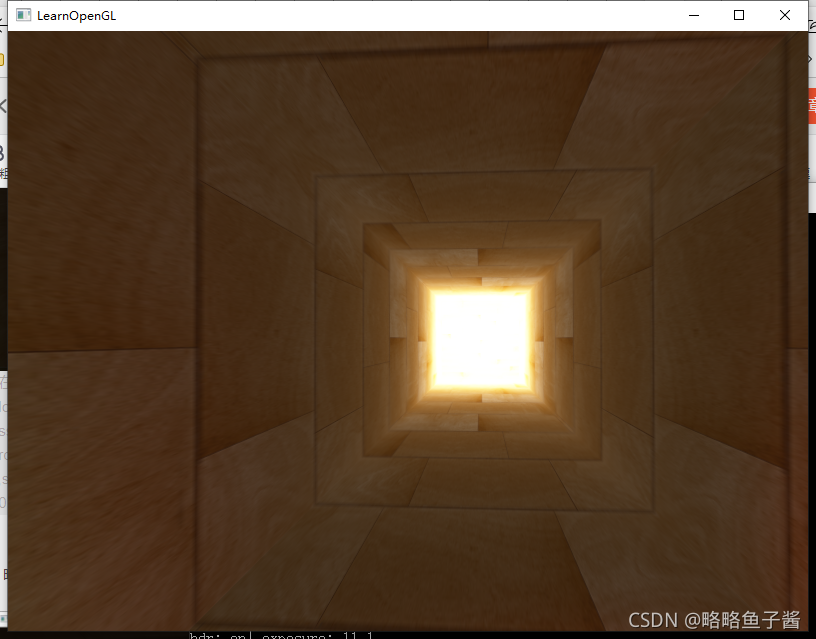

HDR效果开
-

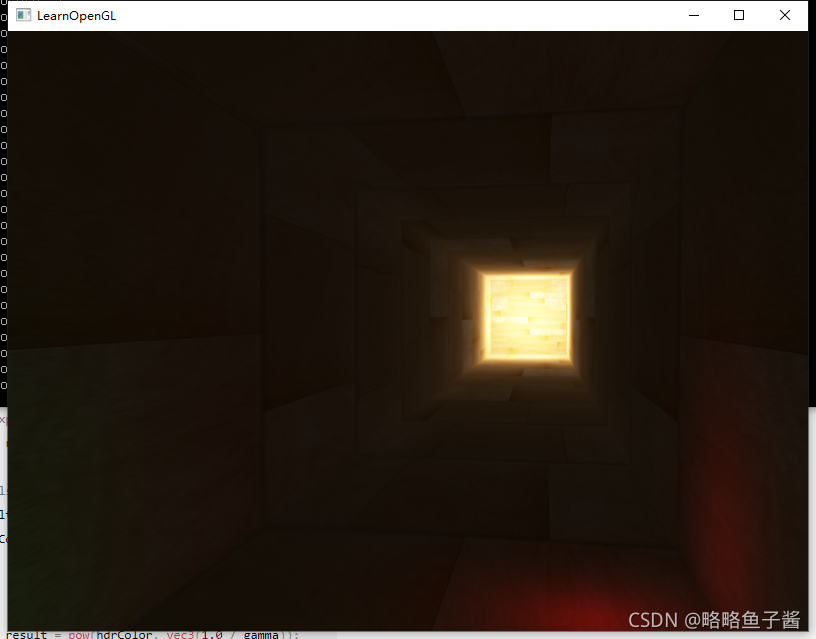

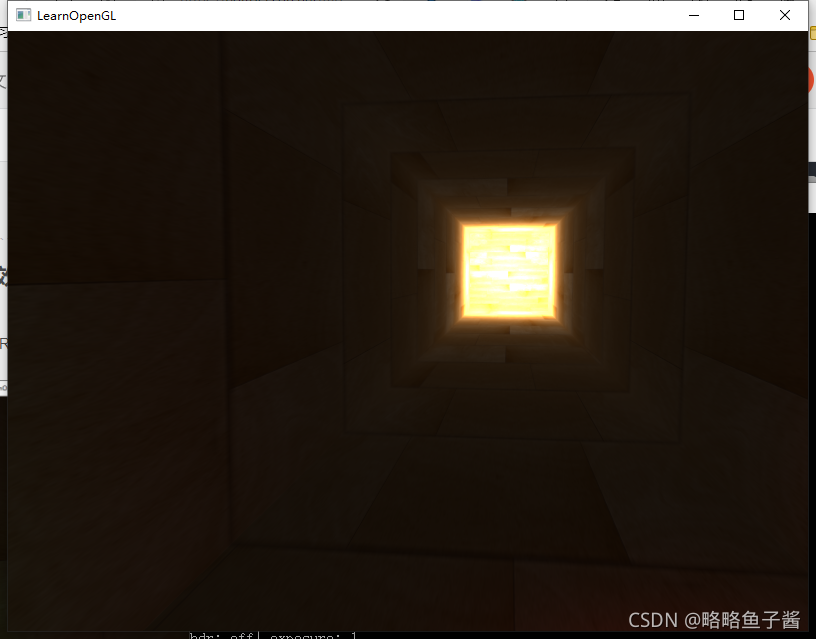

HDR效果关（细节丢失)
-

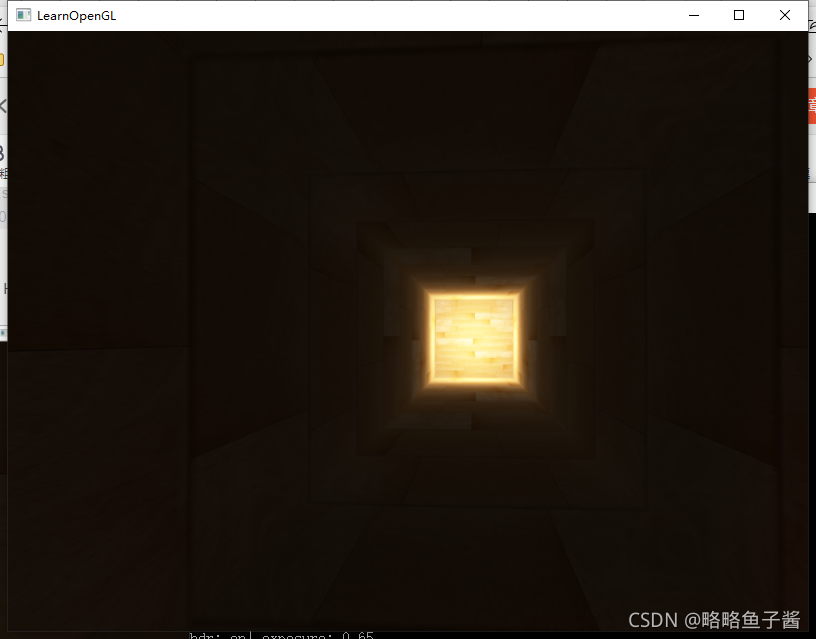

曝光度修改(低与高)
