酷博乐首创 Cupola360 全景摄影机系列，包含 C1PA08501 与 C1FA18002 两个机型。其运用了Cupola360全景影像处理器，将全景摄像机上的四镜头进行影像实时拼接，达到实时的360全景影像串流输出。并结合 Cupola360⁺ 软件的巡检系统 (Patrol System) 发挥综效，适合智慧工厂、智慧城市等创新多元应用。

此方案通过在工厂厂房及公共设施中广泛部署 Cupola360 全景摄像机，以360度高画质影像（3840x1920@30）及无死角等优势，取代传统鱼眼镜头。酷博乐还提供 Cupola360⁺ 软件的巡检系统“Patrol System”，可结合OSD（On Screen Display）的图形界面。将工厂厂房及公共设施等区域，标记仪器/设备/环境，并可链接文字/影像/网页/流媒体，清晰导览与说明。

图一：Web Patrol结合OSD图形界面

Cupola360⁺ 软件的巡检系统“Patrol System”，也可以在不同的 Cupola360 全景摄像机之间实现“多点跳跃巡检”。

图二：Web Patrol多点跳跃巡检

管理人员及客户无需实地进入场地即可完成全方位管理，以维护作业人员安全，并大幅降低人力需求。Cupola360 全景摄像机与巡检系统，可以说是管理者的好帮手。

实际应用场景与成功案例：应用案例

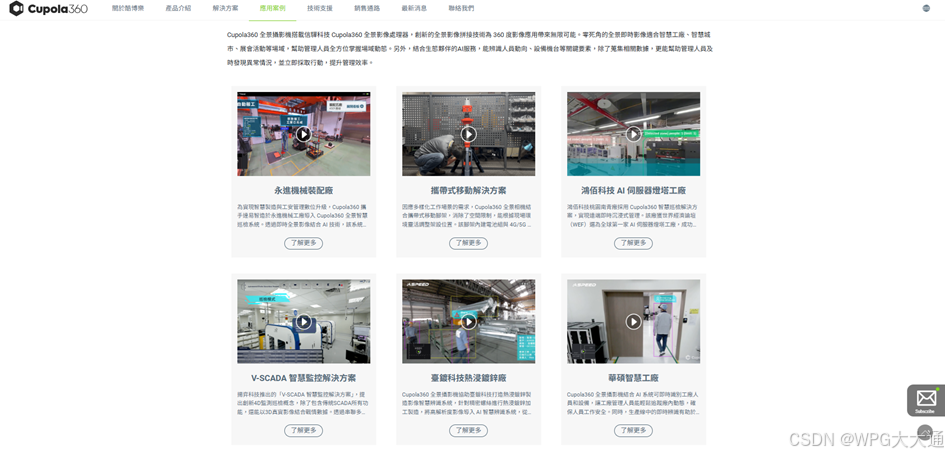

图三：实际应用场景与成功案例(摘录自酷博乐官网)

方案搭建（基于 X86 / Windows）：

一、硬件需求：

A. C1PA08501 或 C1FA18002：x1 以上

图四：C1PA08501 与 C1FA18002摘录自酷博乐官网)

B. 千兆以太网POE交换机 (GS1005HP)：x1

图五：POE交换机（千兆以太网）

C. 电脑（X86/Windows）：x1

图六：NB（X86 / Windows）

二、系统架设：

A. 系统搭建

图七：系统架构图

B. 系统架构确认（功能正常）

请参考“Cupola360 全景摄影机 C1FA18002 入门使用说明”与“Cupola360 全景摄影机 C1PA08501 入门使用说明”，确认 Cupola360 全景摄影机正常被开启，并与电脑连接。

须注意：三台Cupola360全景摄像机的IP地址必须不同，也必须与电脑的IP地址不同。

例如：注意：192.168.1.55，Cupola360-A：192.168.1.100，Cupola360-A：192.168.1.101，Cupola360-A：192.168.1.102

三、软件安装：

[Cupola360+ 巡逻服务器]

A. 软件下载来源

首先客户必须在电脑上安装Patrol System+的软件。获取软件的途径，可以咨询酷博乐代理商。大联大控股品佳集团协助。

目前Patrol System+的软件版本：Cupola360+ 巡逻服务器适用于 Windows 1.250522.3

图八：Patrol System+的软件下载(摘录自酷博乐官网)

B. 软件安装

运行Cupola360.exe
选择安装路径并下一步
安装Cupola360+ Web巡逻服务器
安装完成后，可以通过“浏览器”运行 Cupola360+ Web Patrol Client

网址输入:localhost:3000

账号密码:请咨询品佳集团

[Cupola360+ GUI事件发送器]

A. 软件下载来源

首先客户必须在电脑上安装 Event Sender 的软件。获取软件的途径，可以咨询酷博乐代理商。大联大控股品佳集团协助。

目前 Event Sender 的软件版本:Cupola360+ GUI事件发送器

B. 软件安装

运行Cupola360+ GUI Event Sender (Non-TLS) 1.0.2.exe

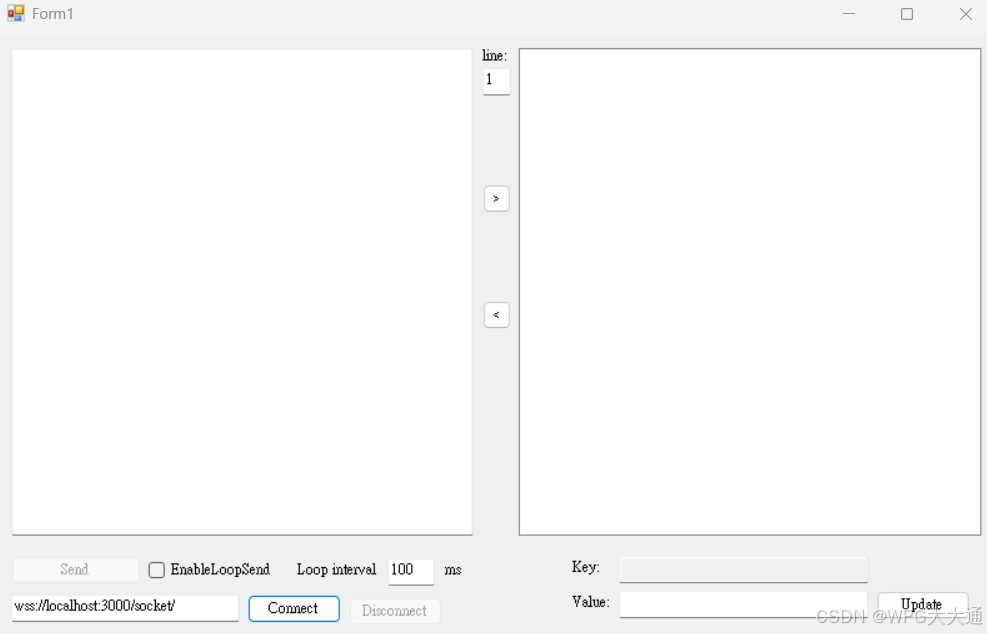

安装完成后，Cupola360+ GUI Event Sender 界面

四、Patrol System使用说明：

A. Cupola360+ 巡逻服务器软件配置文件设置:

配置文件config.js位置为C:\Program Files (x86)\Cupola360Web\factory-server
用“记事本”打开config.js更改Web Patrol Server的网址（IP）与端口（Port）

exports.hostUrl = '192.168.1.55:3000'// Web服务器URL
exports.eventUrl = '192.168.1.55:3000'// 事件服务器 URL
exports.apiUrl = '192.168.1.55:9997'// API 服务器 URL
Web Patrol工具：开启Web Patrol；停止Web Patrol；重启Web Patrol

路径：C:\Program Files (x86)\Cupola360Web\tools

start_ast_service.bat启动 Web Patrol 服务器

stop_ast_service.bat→ 斯托p Web Patrol 服务器

batch_restart_ast_service.bat→ 右转启动Web Patrol服务器

(PS. 以管理员身份运行)
用浏览器打开Web Patrol，输入<新IP地址>:3000

例如：192.168.1.55:3000
输入账号和密码请咨询品佳集团) 进入Cupola360+部署
开始使用Cupola360+部署：工厂创建与摄像头部署

新增工厂

b. 新增摄像机（Add new Camera）

c. 将摄像机拖入工厂平面图

d. 启动相机视图（active camera view）

e. 启动OSD（活动摄像头视图），新增事件（新事件）

f. 导出事件Json文件：roi-Factory1-No.1.json

g. 保存设置(Save)
巡检设置（Web Patrol Setup）
将光标从一个摄像机拖放到另一个摄像机，设置巡检路径并定义初步视角。绿色旗帜表示巡逻路径的起点。

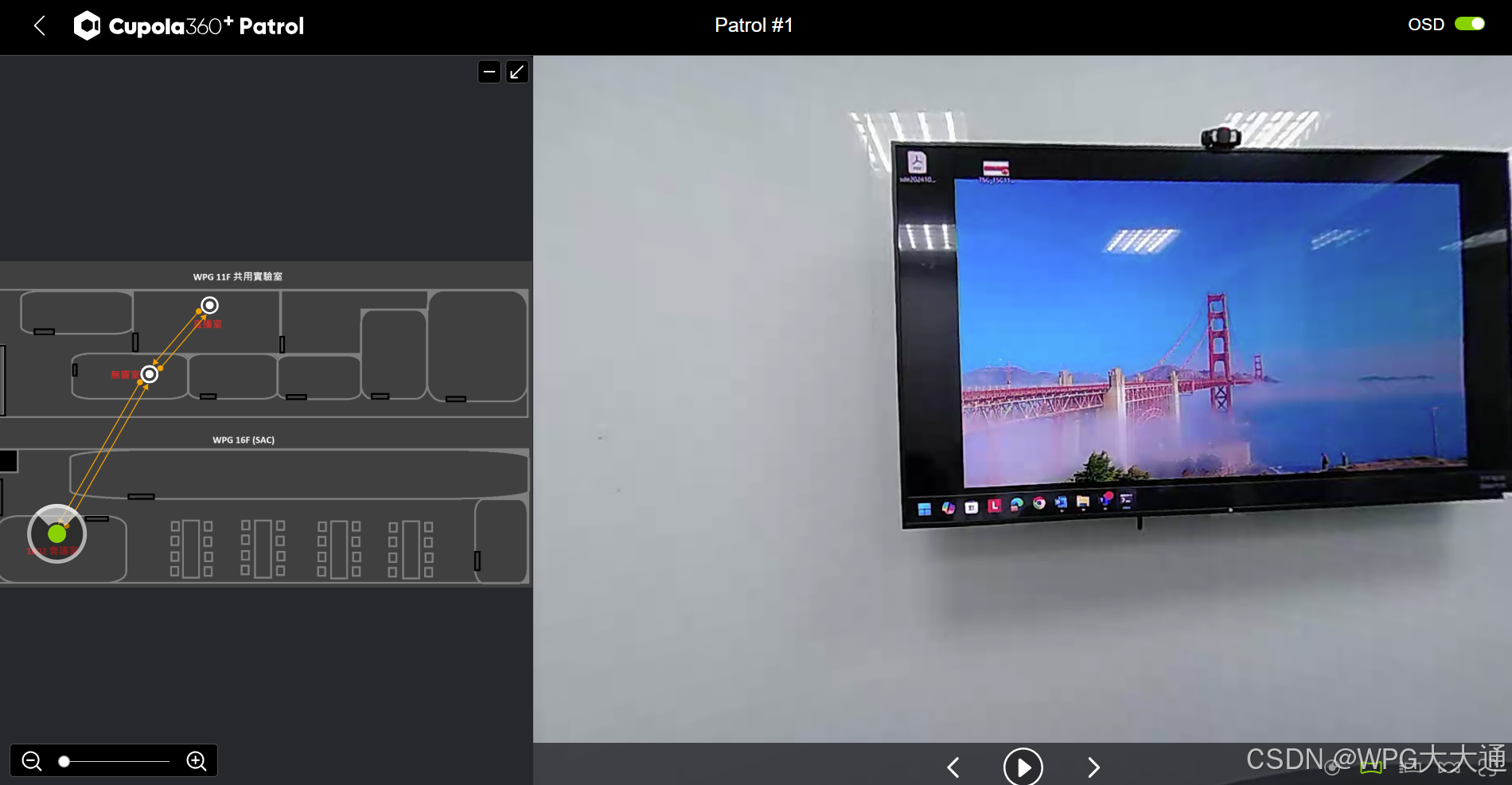

播放编辑完成的巡检路径
使用 Cupola360+ GUI Event Sender，将事件结合于巡检路径

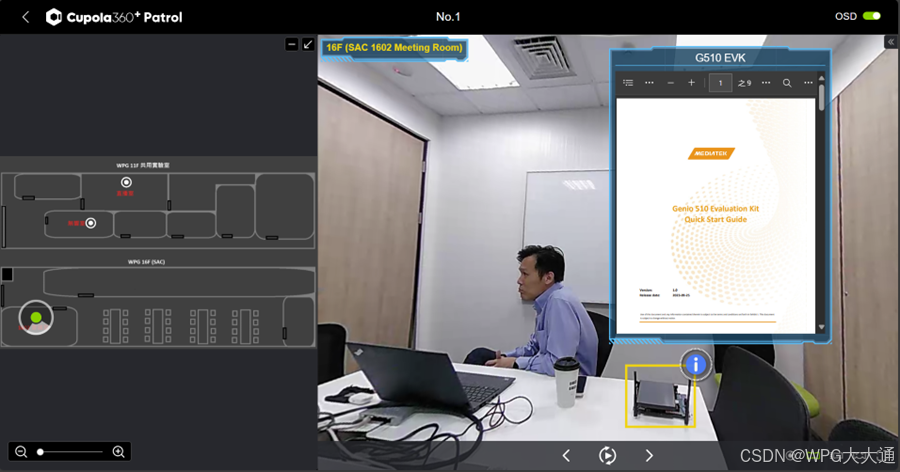

巡检路径画面，结合文字/影像/网页/串流，清晰导览与说明

以上，即为基于Cupola360全景摄像机下的智慧巡检方案。
