SemiDrive E3 Secure Debug 解锁

一、硬件 & 软件环境概述

1. 硬件平台：E3110 开发板；
2. 软件环境：IAR Embedded Workbench for ARM 9.30.1；
3. 软件平台：MCAL PTG3.0；
4. 软件工具：23.1201；
5. 调试器：JLINK、LA3503。
6. Efuse内容：公钥Hash、DID、DebugKey、开启 SecureDebug。

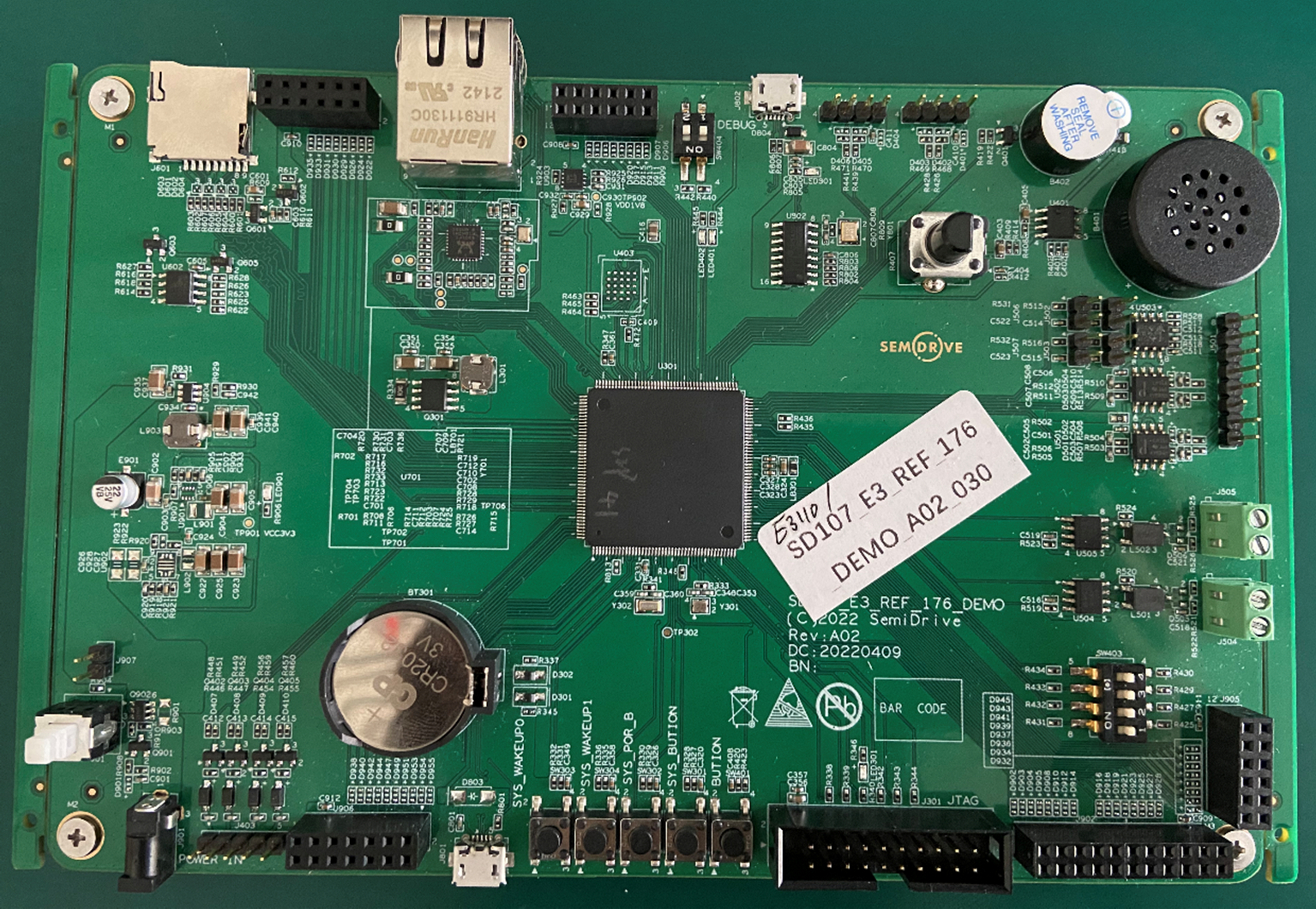

 图1 E3110 官方开发板

二、概述

       当设备烧写相关 Secure Debug Efuse 后，再次上电系统启动安全调试，直接通过普通脚本，这时已经不能进行调试，需要通过安全调试脚本及正确的安全调试密码，进行安全验证之后，才能进行设备调试，这样可以有效地保护系统，防止非法手段通过调试口对系统进行攻击，从而使系统更安全。

       本文假设 E3110 开发板已正常烧写 Efuse，断电重启，拨码开关拨到 0000，板卡可以正常启动，如下图；Efuse 烧写方式、烧写内容参考之前的博文《SemiDrive E3 Secure Debug 理论及验证》。

三、JTAG Secure Debug 解锁

      为了更好的说明解锁成功，本文先使用官方例程自带的例程进行 attach 功能，是否能正常实现 attach 功能呢？

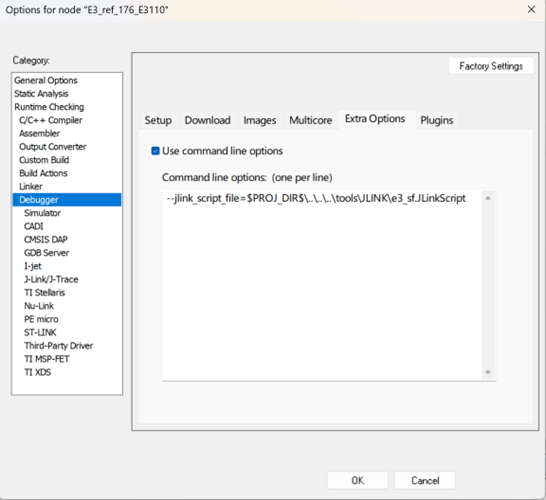

• 打开官方例程 0.0\MCAL_release\iar\iar_v850\E3_ref_176_E3110，工程右击 Options，确认下图中的加载脚本；

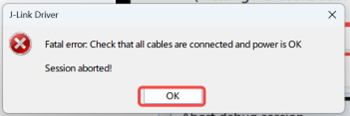

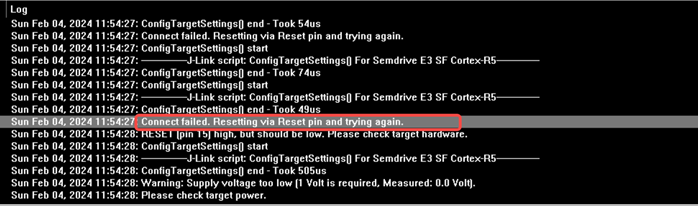

• 将 E3110 开发板的拨码开关拨到 0000，断电重启，确定板卡程序正常运行，点击 Project -> Attach to Running Target，IAR 显示一直处于连接状态，且硬件状态是重复复位，关闭硬件电源后，提示如下图，提示 JTAG 链接失败；

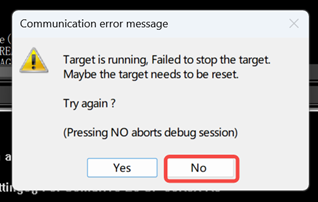

• 点击停止Debug如下图

• 使用E3 secure debug V1.0.pdf 脚本2，进行 attach 功能呢，可以正常的点击停止、全速运行按键，证明解锁成功。

四、LA3503 Secure Debug 解锁

• 打开Trace32 Start 软件；

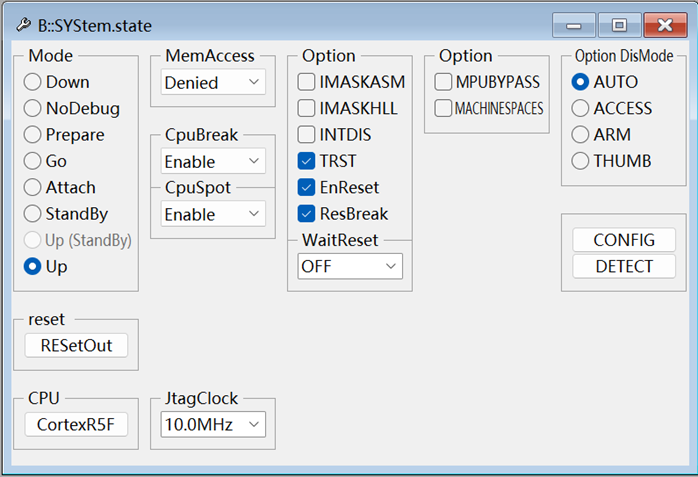

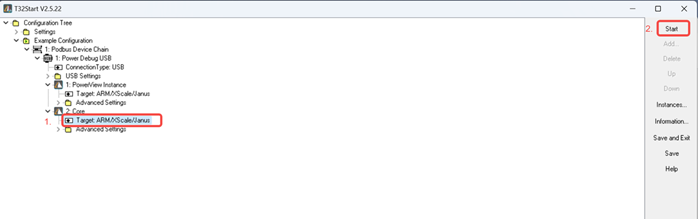

• 设置CPU类型

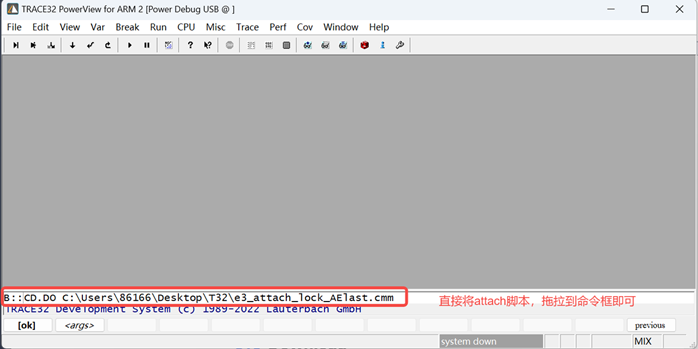

• 加载 attach 指令

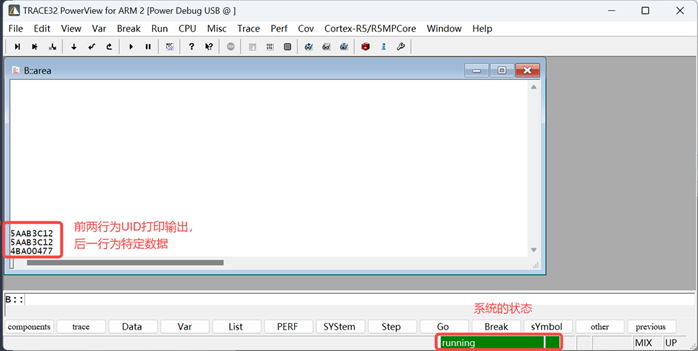

• 加载完 attach 指令后，直接点击enter键，系统显示 Running，界面上可以打印出板卡芯片的 UID，证明 LA3503 解锁成功；

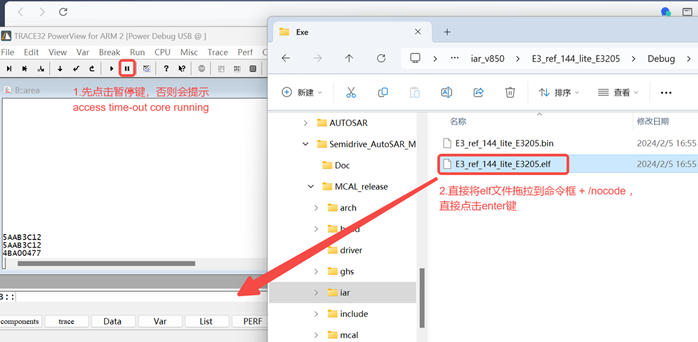

• 加载elf文件（需要与板卡中烧录的bin文件对应，否则会出现断点停留位置异常）

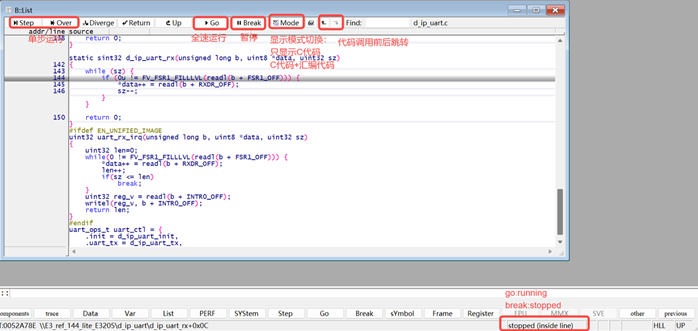

• 点击View -> List Source，代码调试区如下，可正常的调试，证明解锁完成：

五、参考文档

《E3110_MCU_TRM_Rev00.13》

《E3110_MCU_Datasheet_Rev00.17》

《E3 secure debug V1.0》

《SDToolBox_User_Guide》
