基于CVITEK_CV1810+SOI_Q03P的IPC方案

方案概述：

该方案基于主控平台CVITEK_CV1810和sensor SOI_Q03P，运用于智能监控IP摄像头，可用于户外或室内。采用了2304x1296的分辨率,30的帧率,支持HDR。作为3M的监控摄像头，通过ISP图像调校技术，提升成像质量与色彩真实度，通过专用CMOS传感器和后期处理，实现更强的感光能力与更少噪点。

产品概述：

1.主控：

晶视智能（CVITEK）是一家开放式人工智能芯片研发商，专注于视频监控及边缘计算技术研发，拥有国内性能*的AI TPU运算核心及soc芯片整合技术，目前研发领域涵盖soc芯片设计， AI TPU处理器及工具链，图像处理算法及设计等，致力于打造人工智能机器视觉一站式平台解决方案，为客户带来丰富价值及技术创新的产品与服务。

 CV1810C/CV1811C/CV1812C 是面向边缘智能监控 IP 摄像机、智能猫眼门锁、可视门 铃、居家智能等多项产品领域而推出的高性能、低功耗芯片，集成了 H.264 视频压缩 编解码器, H.265 视频压缩编码器和 ISP；支持 HDR 宽动态、3D 降噪、除雾、镜头畸变 校正等多种图像增强和矫正算法，为客户提供专业级的视频图像质量。

 芯片更集成了自研 TPU，在 8 位整数运算下，可提供 0.5TOPS (CV1810C 仅有 0.3TOPS) 的算力。 特殊设计的 TPU 调度引擎能有效地为所有的张量处理器核心提供极高的带宽 数据流。此外也为用户提供了强大的深度学习模型编译器和软件 SDK 开发包。主流的 深度学习框架，比如 Caffe 和 Tensorflow，可以轻松地移植到其平台上。 除此之外，还提供了安全启动，安全更新，安全加密等，为用户从开发、量产、产品 应用，提供一系列安全解决方案。 芯片内集成一个 8 位元的 MCU 子系统, 可替代一般外挂的 MCU 以达到省 BOM cost 及 功耗的目的。

主要特性

2.Sensor

晶相光电（SOI）是一家专注于CMOS图像传感器（CIS）的开发和销售的公司。该公司拥有优秀的设计团队，并与专业的晶圆厂合作，具备系统集成能力以及与测试和封装厂商的合作关系。晶相光电推出了低成本、高性能和多样化的产品，以满足市场和客户的需求，并提供快速的本地客户服务，使客户在生产效率和时间上具备竞争力。

JX-Q03P是一款高性能的3.0MP BSI CMOS图像传感器，采用SOI的2.0um像素技术设计和制造。JX-Q03P由一个2304 x 1296的有源像素传感器（APS）阵列组成，具有片上10位ADC、可编程增益控制（PGA）和相关双采样（CDS）功能，可显著降低固定模式噪声（FPN）。该传感器还具有许多标准的可编程和自动功能。它同时支持符合行业标准的DVP并行接口和MIPI CSI2双数据通道串行接口。外部主机控制器可以通过标准串行接口访问该设备。该传感器以晶圆级封装的CSP形式提供.

主要特性

效果展示

以下是在不同的环境下拍摄的效果图：

100lux:

50lux:

30lux:

10lux:

1lux:

0.5ux:

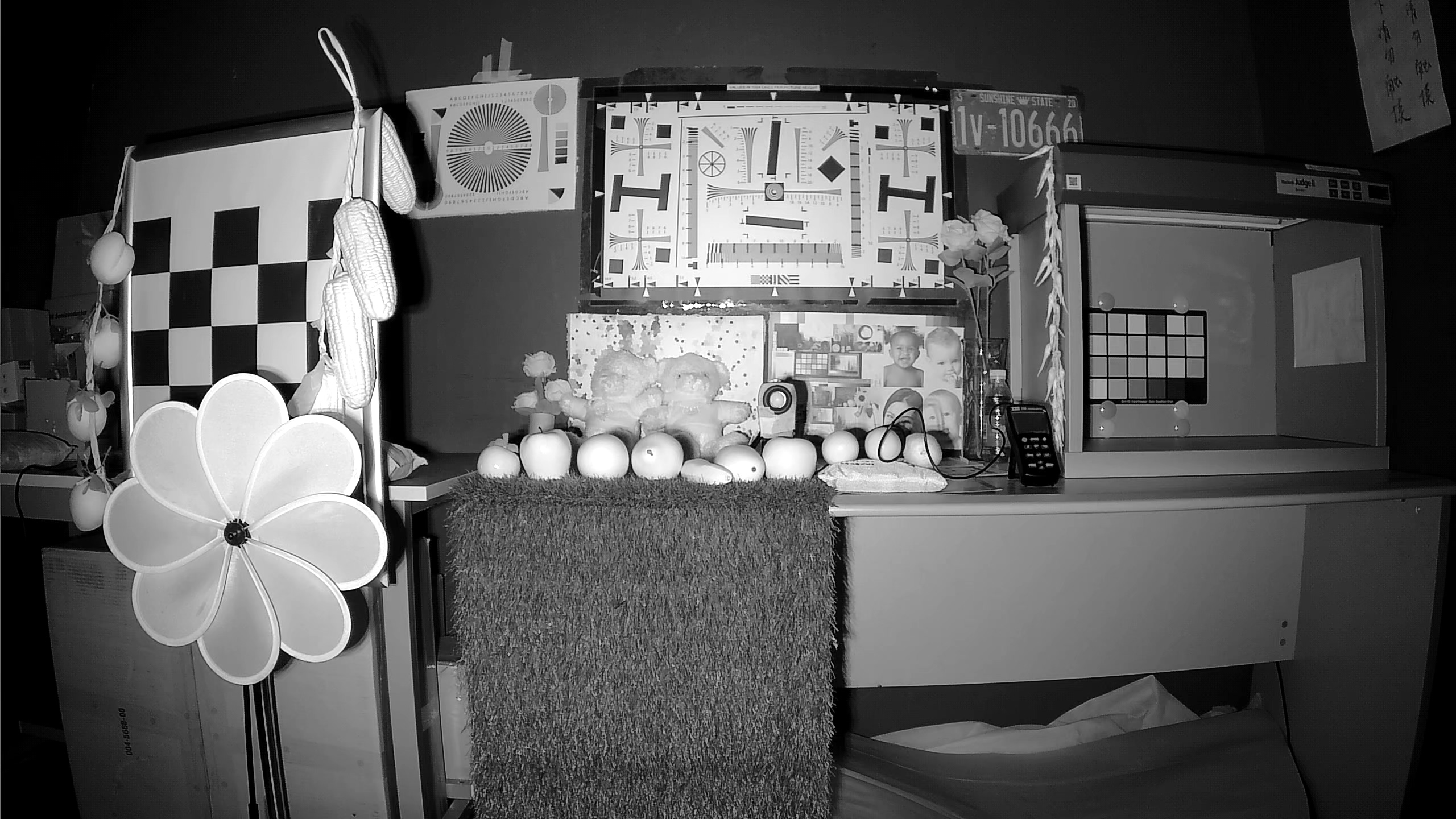

红外850nm:

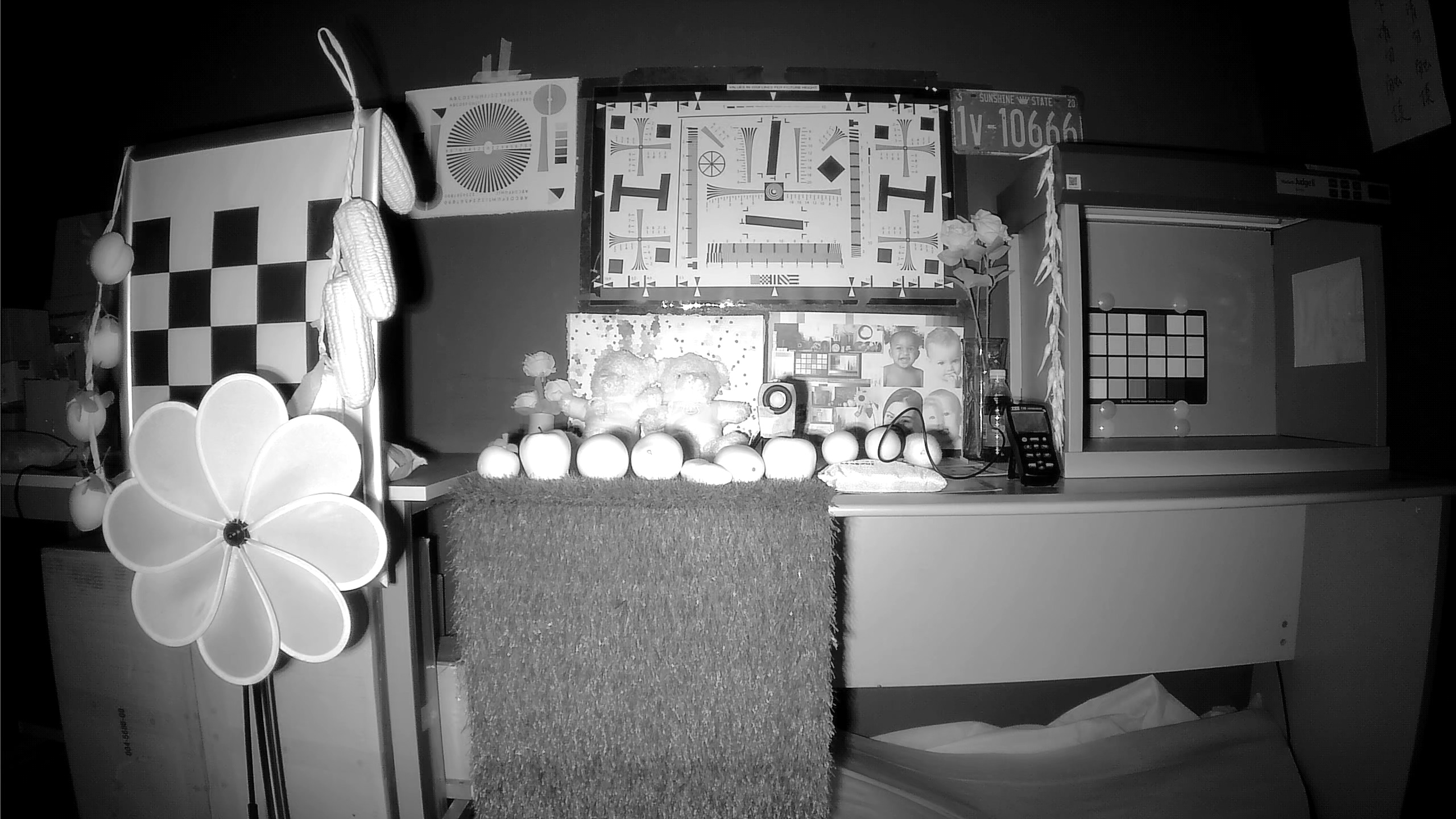

红外940nm:

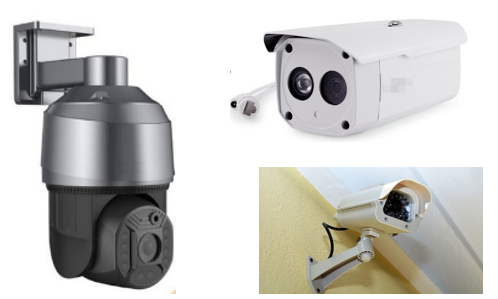

►场景应用图

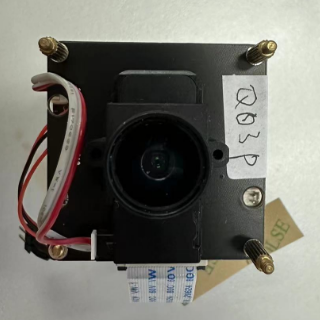

►产品实体图

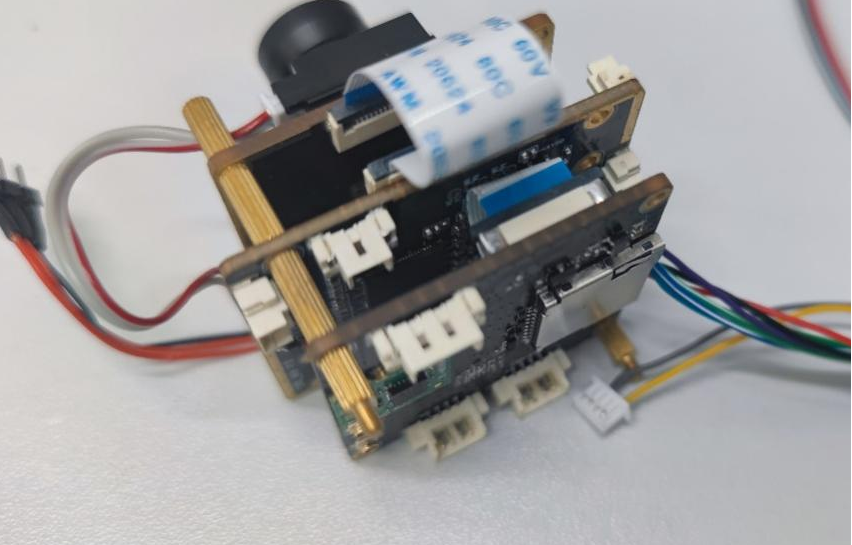

►展示板照片

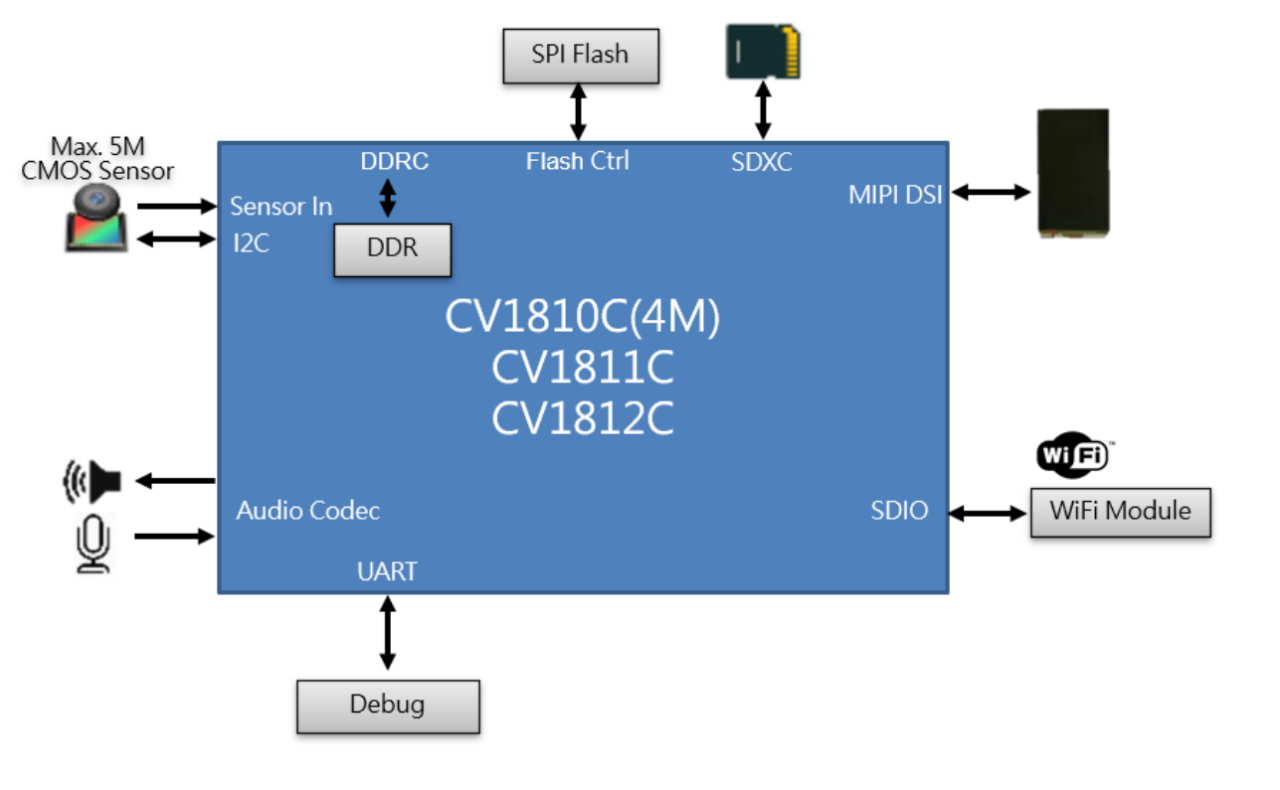

►方案方块图

►核心技术优势

1、CV1810是其面向边缘智能监控IP 摄像机、本地端人脸辨识考勤机、智能家居等产品领域而推出的高性能、低功耗芯片，集成了 H.264/H.265 视频压缩编解码器和 ISP；
2、芯片更集成自研TPU在INT8运算下，可提供约0.5TOPS算力；
3、特殊设计的TPU调度引擎能有效地为张量处理器核心提供极高的带宽数据流；
4、并为用户提供了强大的深度学习模型编译器和Linux软件SDK开发包；
5、主流的深度学习框架，比如 Caffe Pytorch ONNX MXNet 和TensorFlow(Lite) 框架的主流网络可以轻松的移植 到平台上。

►方案规格

1. 主控cv1810规格：
（1）应用处理器：
主处理器：RISCV C906 @1.0Ghz
协处理器：RISCV C906 @700Mhz
TPU：0.3TOPS（cv1811 0.5TOPS）
记忆体： CV1810C DDR2 16bitx1, 最高速率达 1333Mbps , 容量 512Mbit (64MB)
储存装置:SPI NOR flash,SPI Nand flash ,eMMC,SD card

（2）视频接口：
输入：MIPI,sub-LVDS,HiSPI,8/10/12 bit RGB Bayer, BT.656, 支持 AHD 多路混合 BT 格式
输出： MIPI , 支持 BT656, BT601(8bit), BT1120, 8080 等並行接口. 支持 SPI 输出接口

（3）影音多媒体规格:
H.264/H.265 均支援 I 帧及 P 帧
H.264 编解码最大分辨率 :   2688x1520 (4M)
H.265 编码最大分辨率 :   2688x1520 (4M)
H.264 编解码性能
 2688x1520@30fps + 720x576@30fps
1920x1080@30fps 编码 + 1920x1080@30fps 解码
H.265 编码性能
 2688x1520@30fps + 720x576@30fps
JPEG 最大编解码性能
2688x1520@30fps
支持 CBR/VBR/FIXQP 等多种码率控制模式
支持 感兴趣区域 (ROI) 编码

（4）音频编解码：Audio CODEC，软件音频编解码协议 (G.711, G.726, ADPCM)
软件支持音频 3A (AEC, ANR, AGC) 功能
周边外设：WIFI, 集成 POR, Power sequence,ADC,SDIO, Ethernet, 59 GPIO,12C, USB Host/device,PWD,UART,SPI

2. sensor_soi_Q03P规格：
3.0MP CMOS图像传感器
分辨率：2304*1296； .10-bit RAW RGB
DVP并行和MIPI CSI2双数据通道串行接口
