【Nuvoton干货分享】开发流程应用篇 3 -- SPROM使用

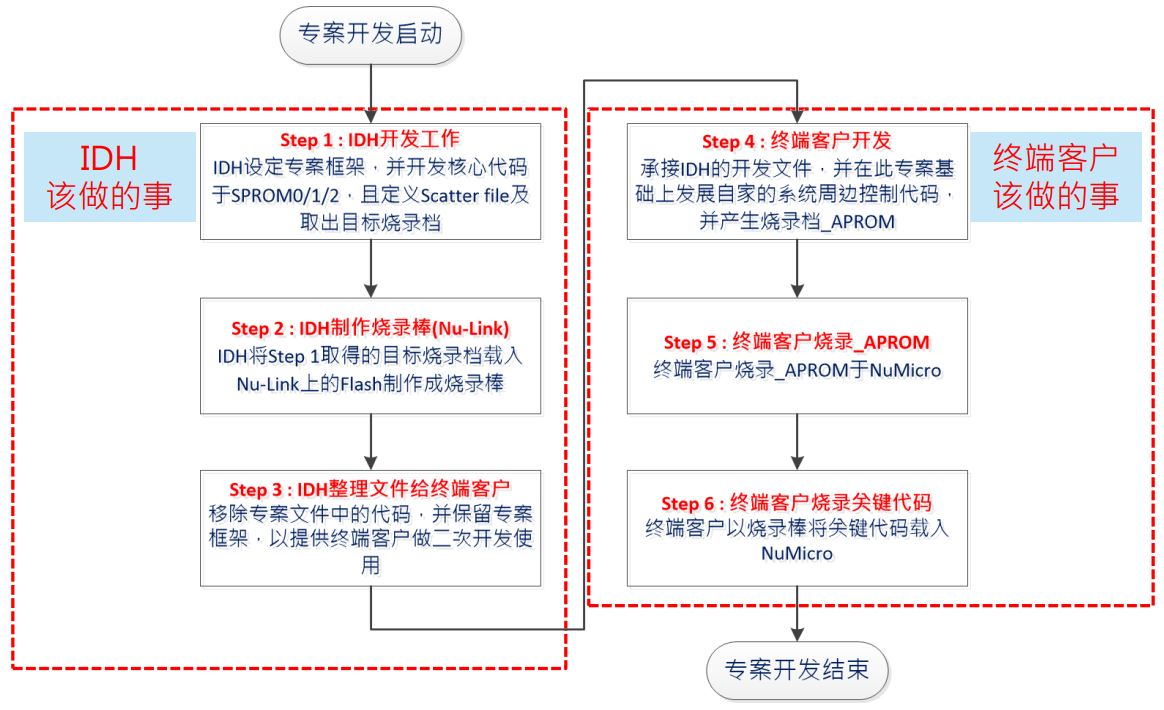

SPROM开发流程如下：

Step1：IDH开发工作

1、将关键代码建立在独立的 .c 档案内。本文将以CodeOnSPROM0.c/CodeOnSPROM1.c/CodeOnSPROM2.c三个档案作为关键代码的放置区。
2、因SPROM为三个512 bytes的空间，故用户可以依照实际代码大小配置记忆体空间。前述档案后续将各别烧录在SPROM0/1/2中。

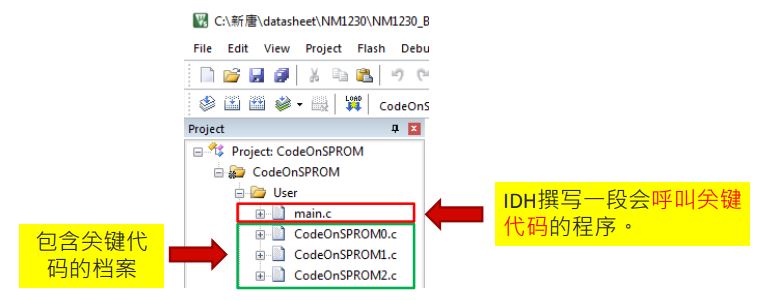

3、Main.c供终端客户写入周边应用的档案。在此阶段IDH可以先简单撰写一段会呼叫关键代码的程序。

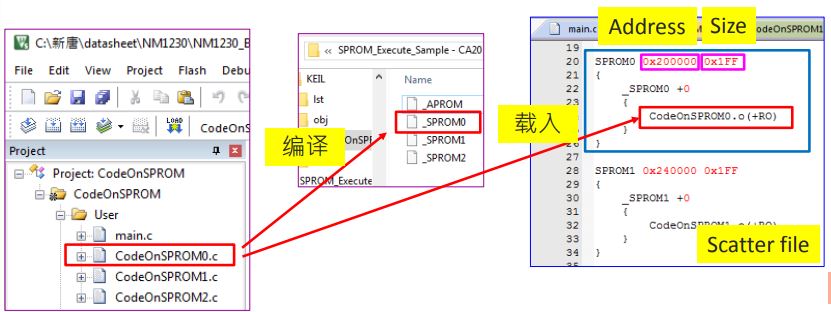

4、设定scatter file，以方便后续可以编译出各记忆体区块独立的.bin档案。

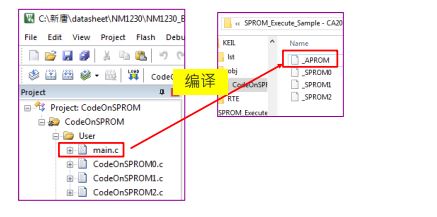

5、在 Keil C 中 执 行 编 译 (Compile) 后 ， 可 以 在 项 目 内 的 obj 目 录 下 发 现 CodeOnSPROM.bin的文件夹，该文件夹内会有对应各内存区块的烧录档案。
6、取出包含关键代码的烧录文件_SPROM0/_SPROM1/_SPROM2，待Step 2使用。
7、SPROM记忆体相关信息请参考各IC的规格书。

Step 2 : IDH制作烧录棒

1、本章节主要目的为将Step 1中完成的目标烧录文件加载Nu-link中，并将Nu-Link 提供给终端客户于Step 6时进行烧录。

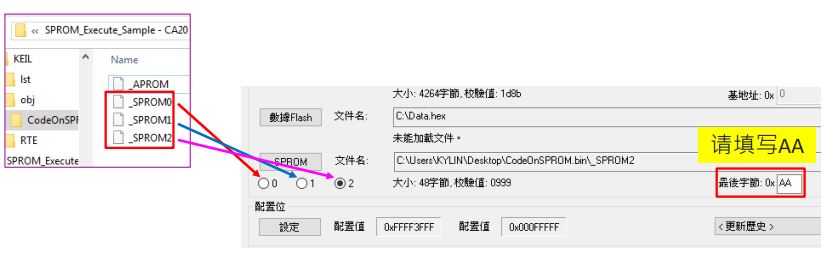

2、将目标烧录檔依序置入ICP工具中对应的栏位内，并于”最后字节”栏位中填入 AA(Keil C中无此加密设定)，目的为烧录后确保SPROM内的数据无法透过工具被 读取，但不影响执行的功能。

3、依实际需求选择红框内欲编程的区域

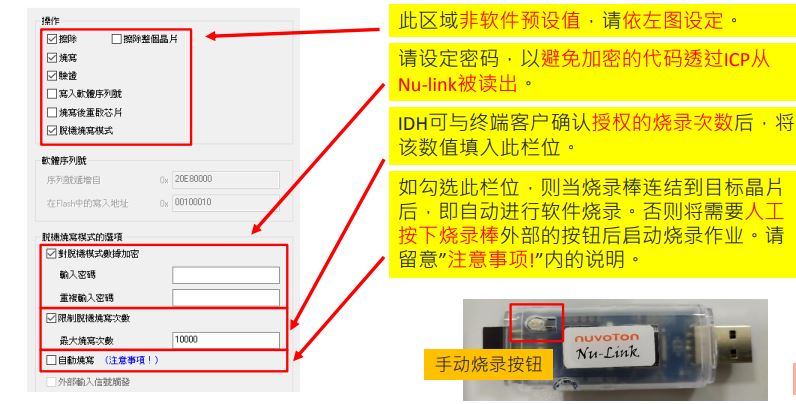

4、按下上方蓝框内”选项”按钮，并参考下列设定

5、设定完成后，按下”开始”即可将代碼载入Nu-Link (烧录棒)中。

6、”信息”栏位可显示目前Nu-Link离线烧录的相关讯息。


Step 3 : IDH整理文件提供给终端客户

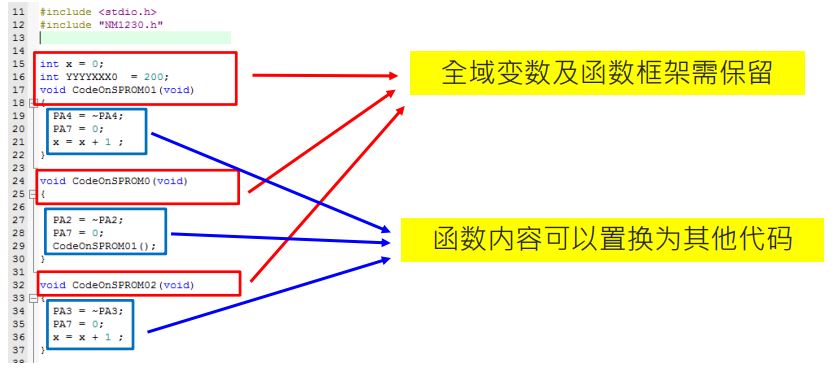

1、在保护关键代码的前提下，IDH需要调整专案档案后方可将专案资料夹提 供给终端客户做二次开发。做法为将CodeOnSPROM0/1/2.c中的代码替换， 但注意需要留下相同的函数名称，否则终端客户二次开发后的程序将无法 呼叫关键代碼。以下为CodeOnSPROM0.c的修改范例说明。

2、Scatter file不必经过处理，可以直接提供给终端客户。

Step 4 : 终端客户开发

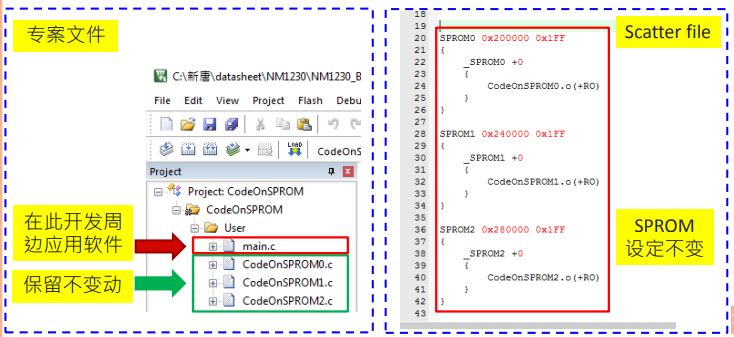

1、终端客户取得IDH的开发文件后，即可在main.c上进行专案开发， CodeOnSPROM0/1/2.c不需要变动。
2、终端客户可依照实际需要新增.c档案。若有配置记忆体空间的需求而需 要调整Scatter file，应保留IDH于SPROM区块的规划。

3、若终端客户无规划Scatter file的需求，则编译后的程序应该都包含在 _APROM内。
开发阶段，可在Keil C的环境编译后直接烧录，再跳至Step 6烧录关键代码，此阶段可不必进行Step 5。
若为量产阶段，则需要先挑出_APROM，并执行Step 5。

Step 5 :终端客户烧录_APROM

1、在量产的阶段，可透过ICP或烧录棒的方式将_APROM载入NuMicro。
2、若采用ICP进行烧录，则留意以下两处设定：
不勾选IDH放置代码的记忆体区块，仅勾选终端客户需要编程的记 忆体区块区

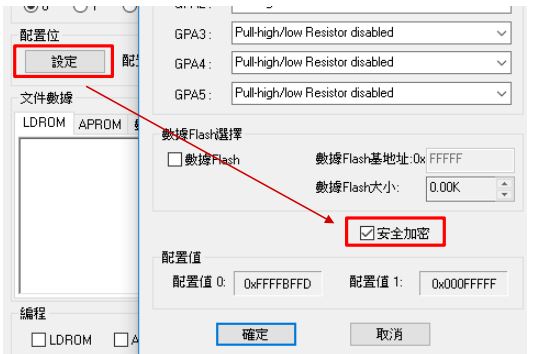

若终端客户对于所开发的软件有不公开的需求，则在ICP模式下可 以进行以下设定(即暂存器Config0[1]) 。

若采用烧录棒进行烧录，设定方式请参考Step 2。并进行以下变更：
APROM填入位置如下：

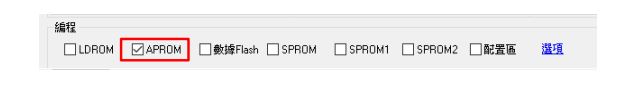

勾选终端客户需要编程的记忆体区块区

Step 6 : 终端客户烧录关键代码

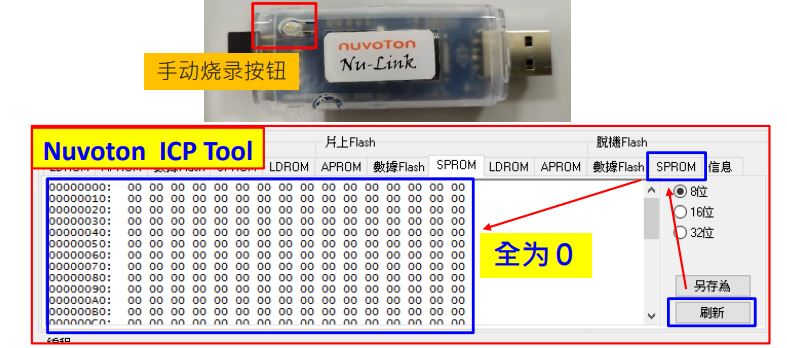

1、将Step 2制作完成的烧录棒通电后，与目标晶片连接，按烧录钮后即可进行 烧录。
烧录棒待机时为红灯恒亮，橙/黄灯灭。
烧录棒烧录时为红灯灭，橙灯亮，黄灯闪烁。
2、留意该按钮按压时，切勿长按，在看到红灯由恒亮转灭时即可放开按钮， 否则将会重复烧录，造成烧录次数的浪费。
3、关键代码在目标晶片完成烧录后，透过的”刷新”功能，在”片上 Flash ”选项 下的SPROM显示应全为0。
