视觉SLAM十四讲 Chapter4 课后练习

1.验证SO(3)、SE(3)关于乘法成群

在这里插入图片描述

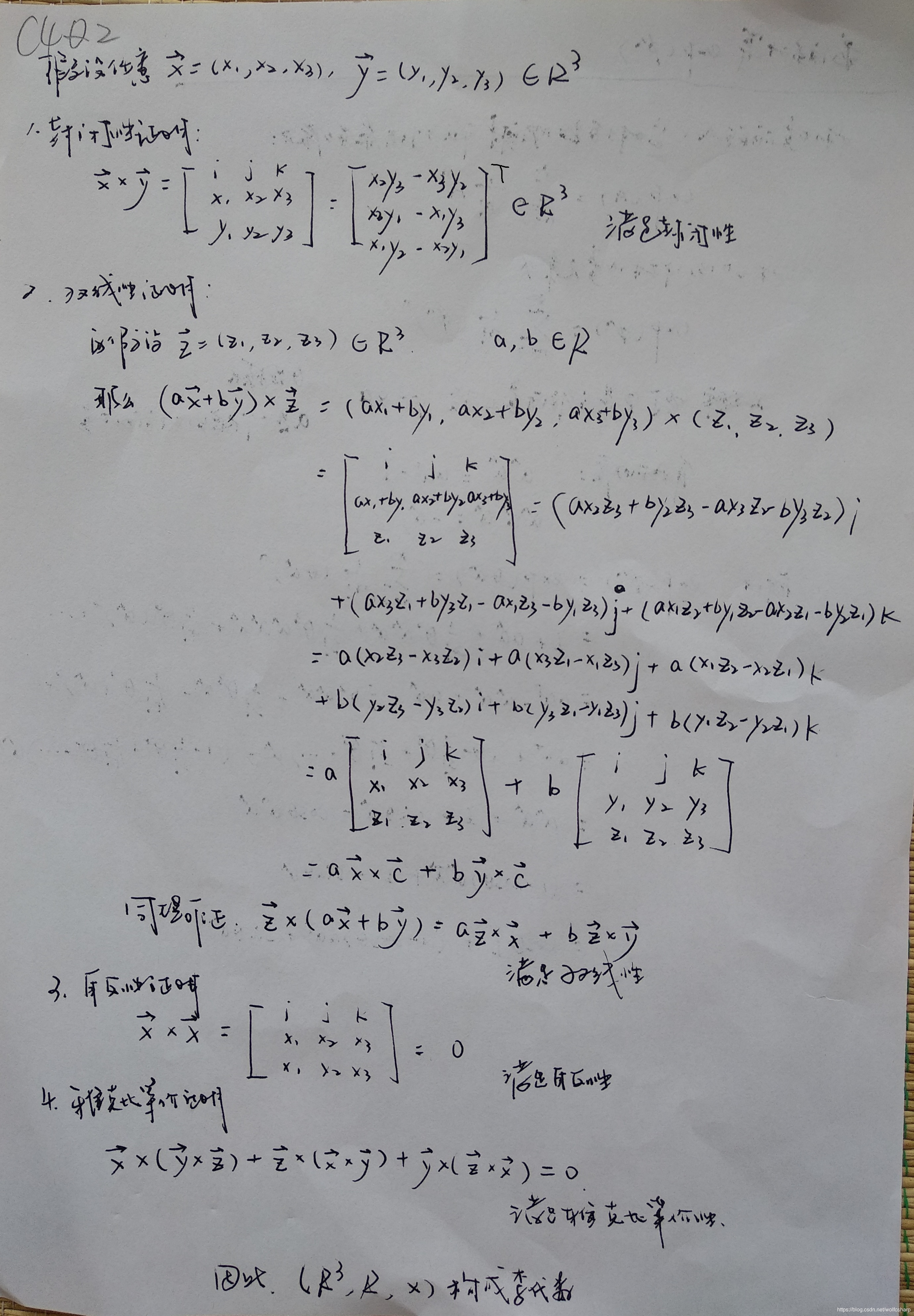

2.验证(R3,R,×)构成李代数

在这里插入图片描述

3.验证so(3)和se(3)满足李代数要求的性质

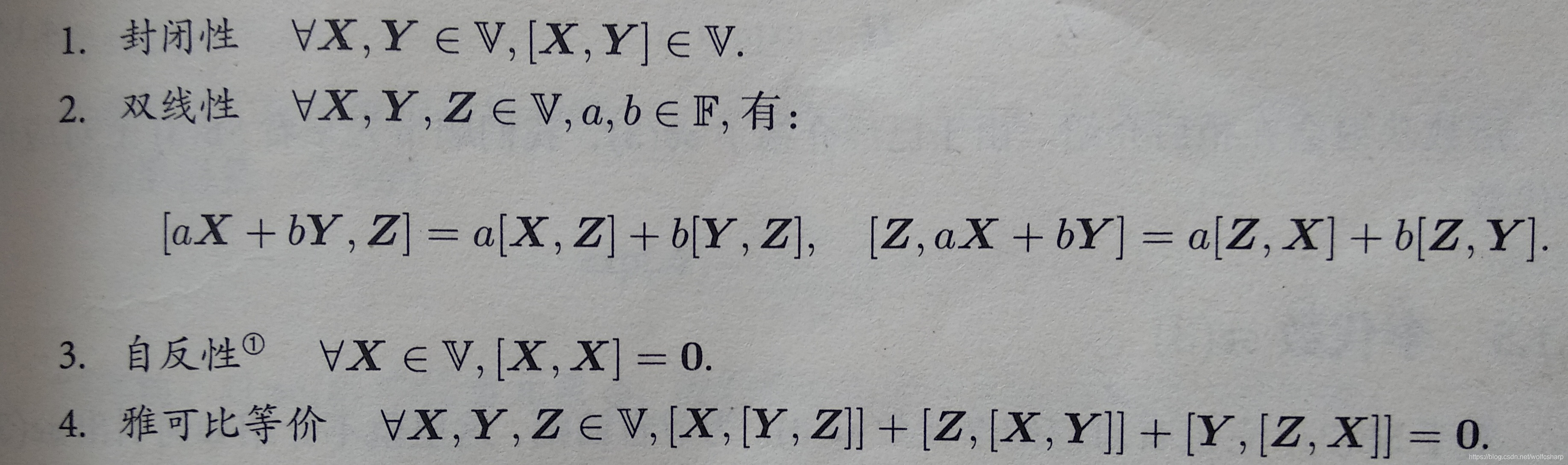

李代数的性质：
在这里插入图片描述

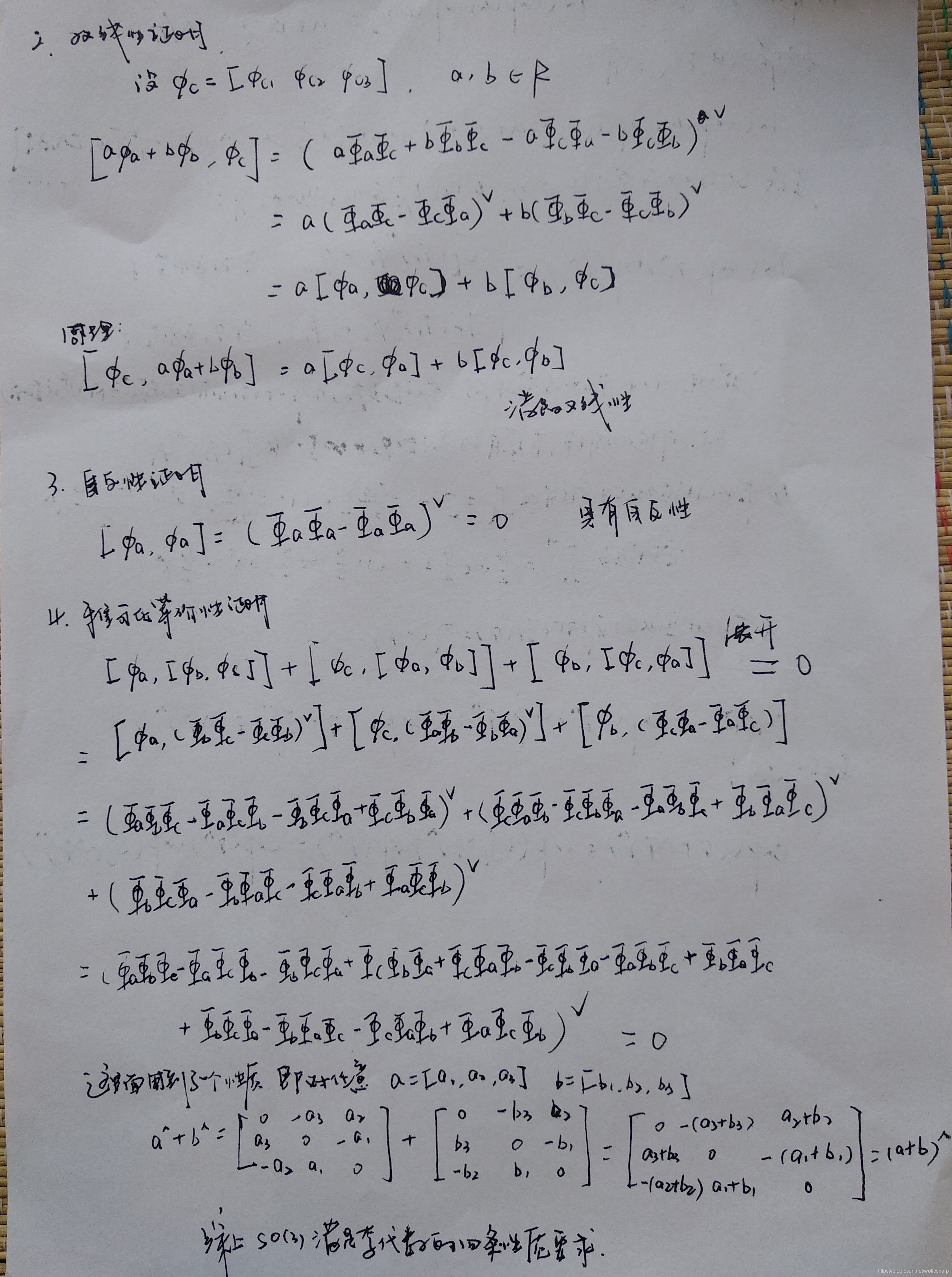

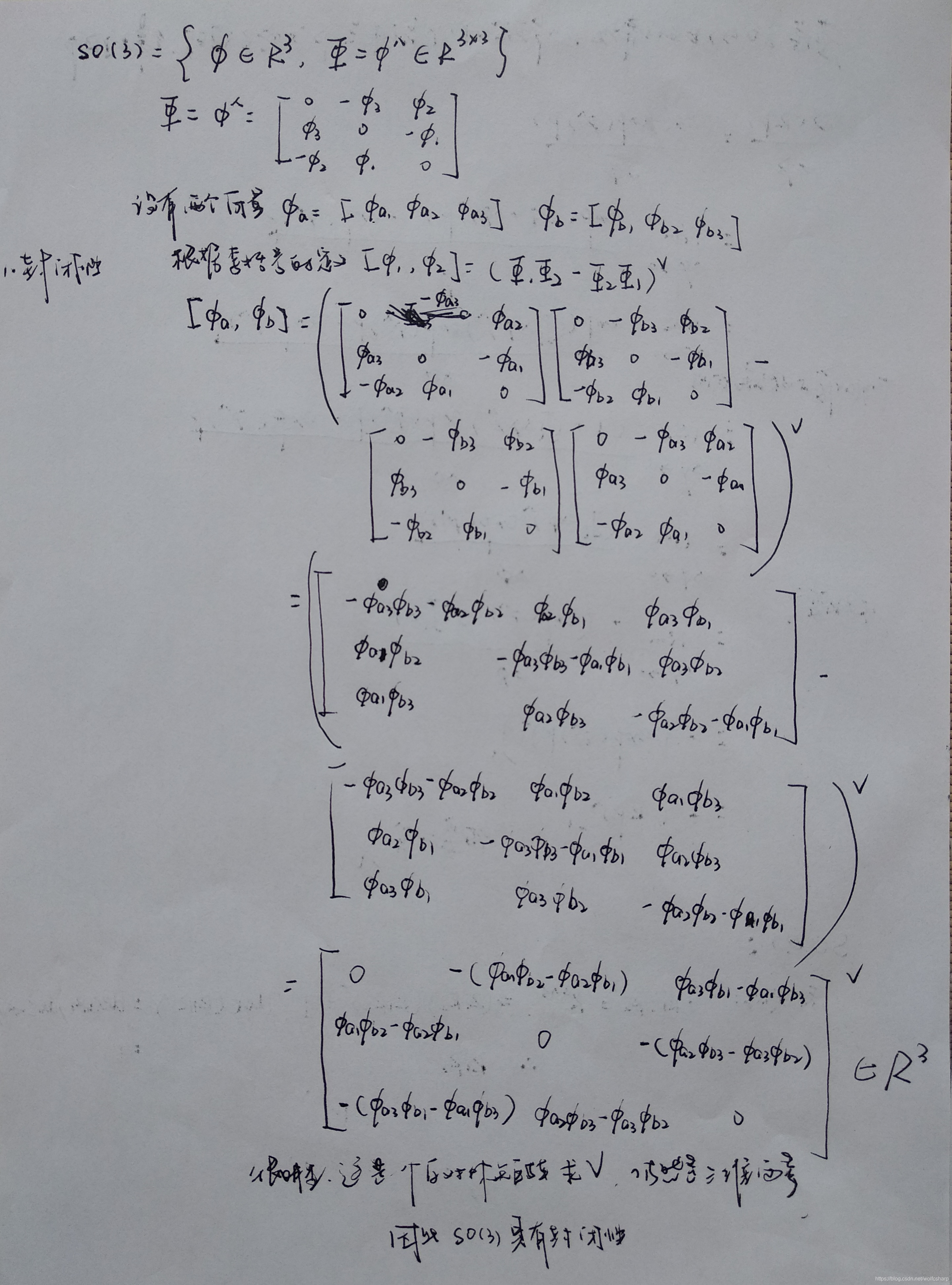

对于so(3):
在这里插入图片描述
在这里插入图片描述

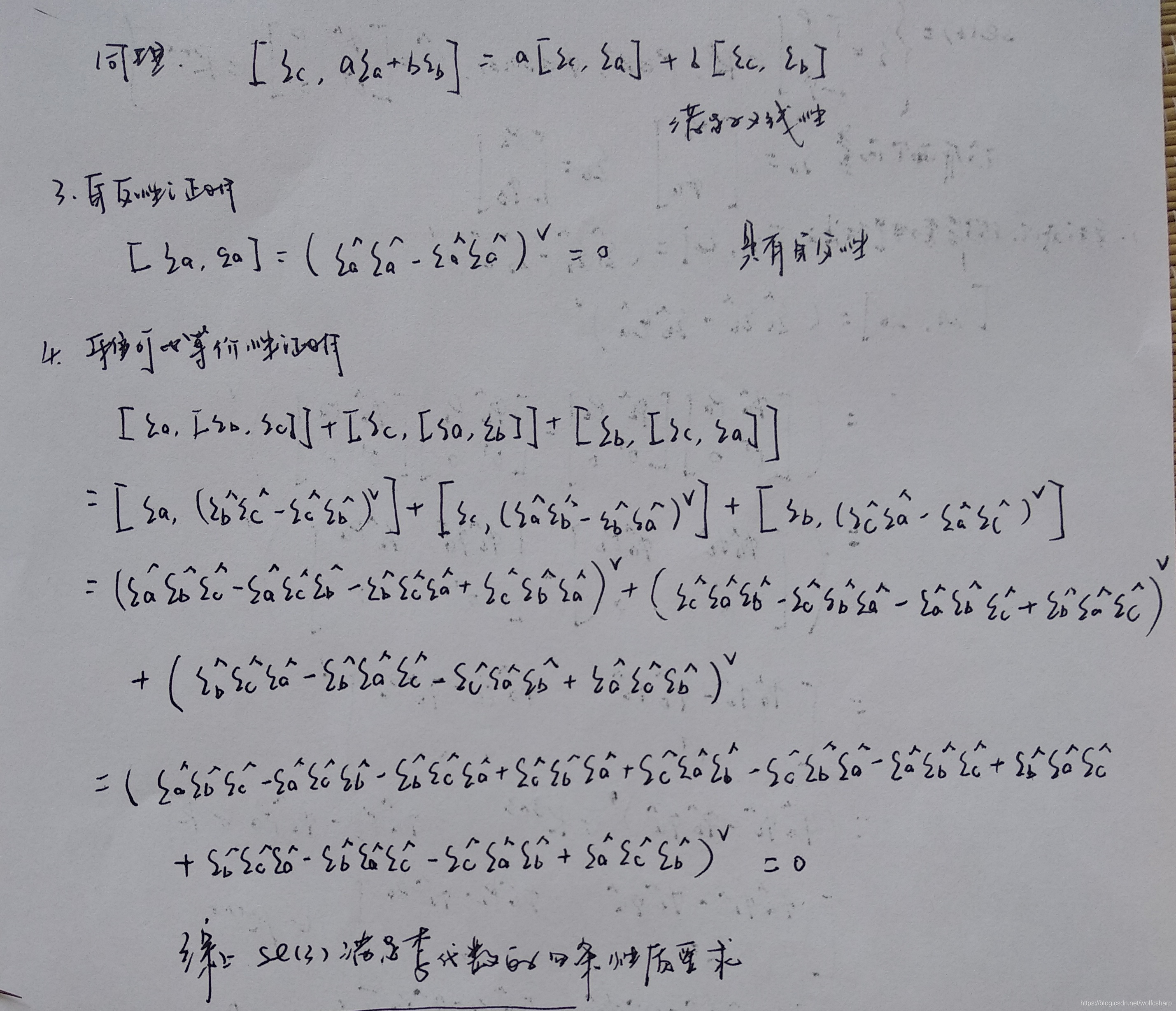

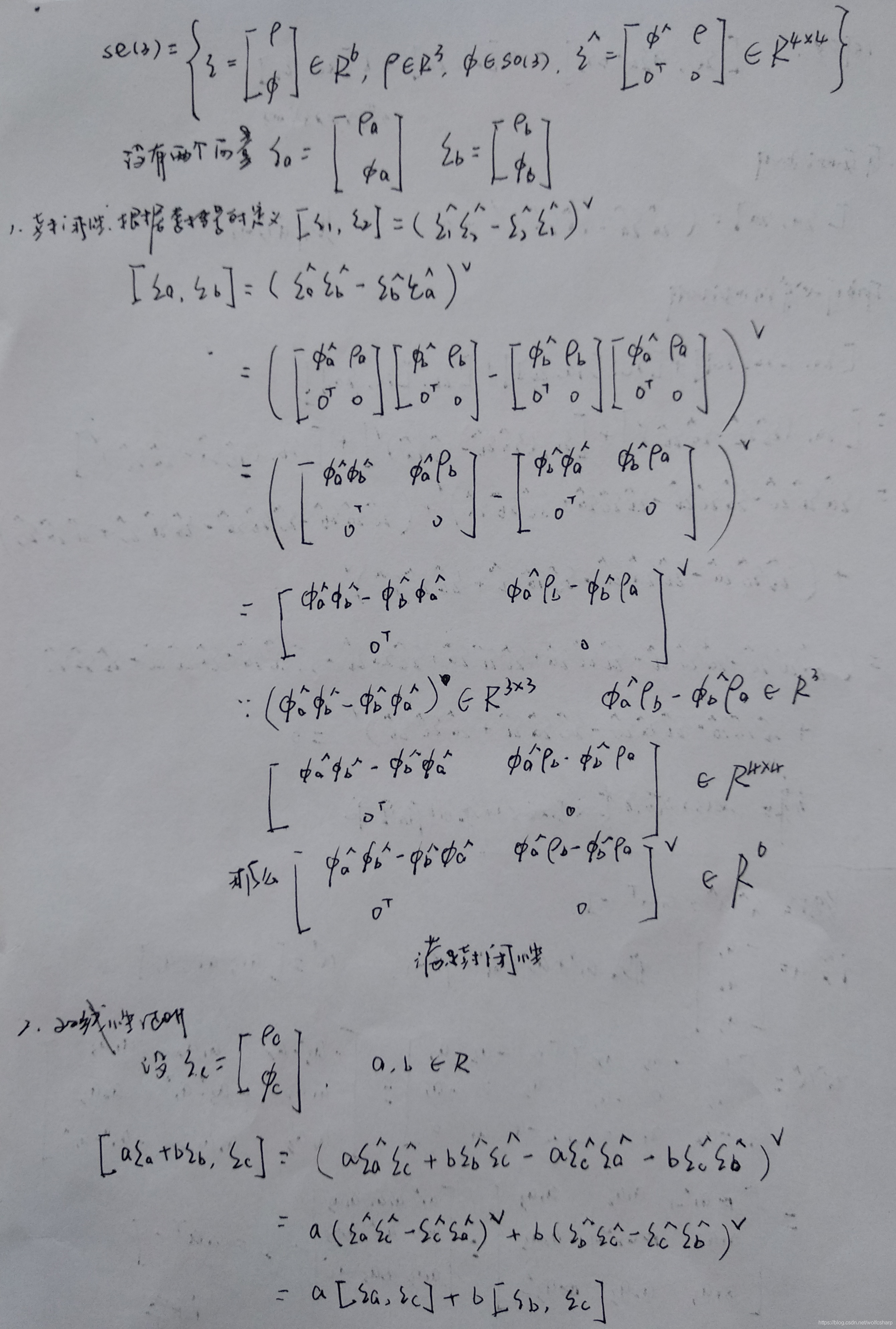

对于se(3):
在这里插入图片描述
在这里插入图片描述

4.验证书中性质

验证性质(4.20):

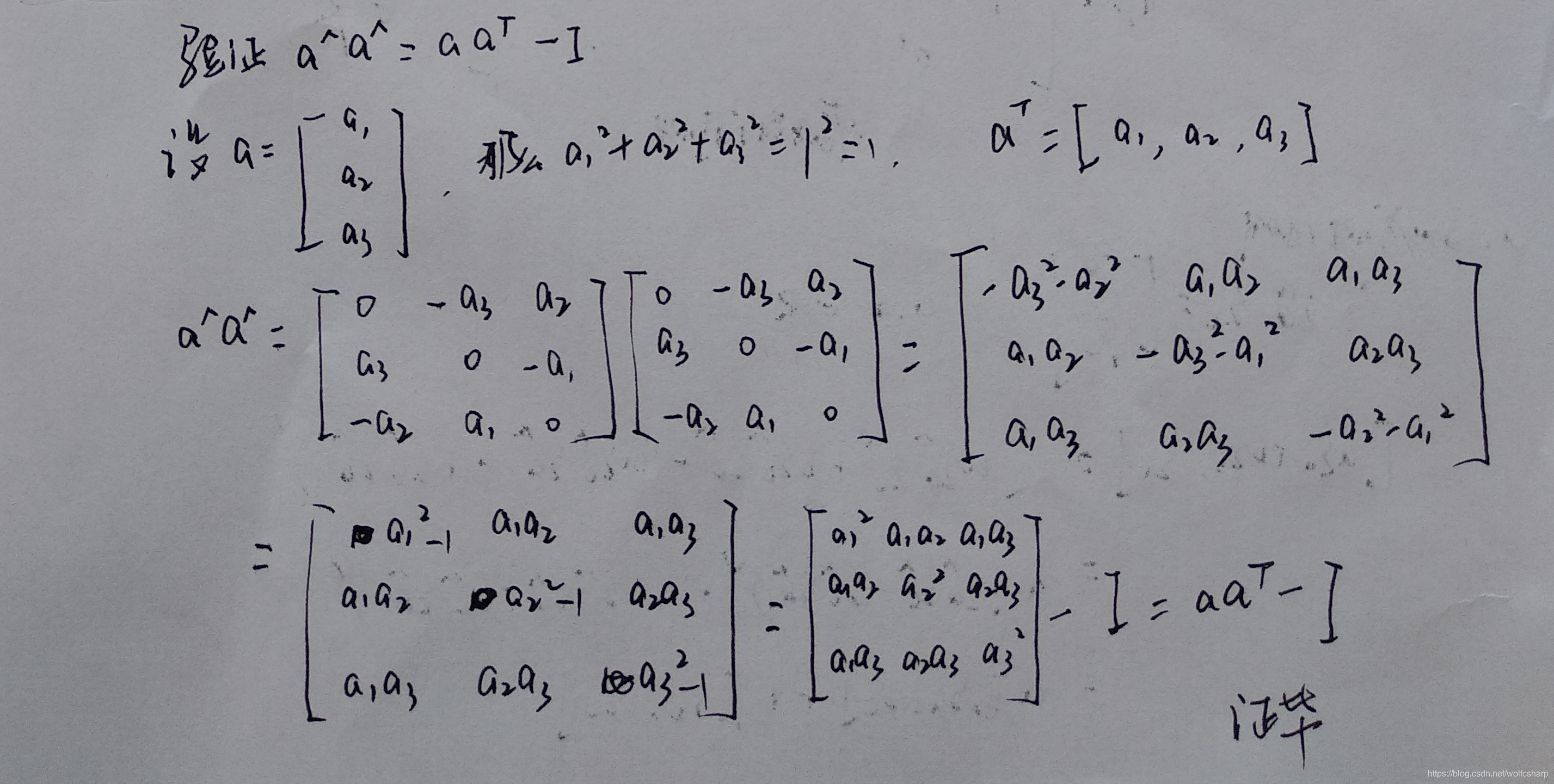

在这里插入图片描述
验证性质(4.21):

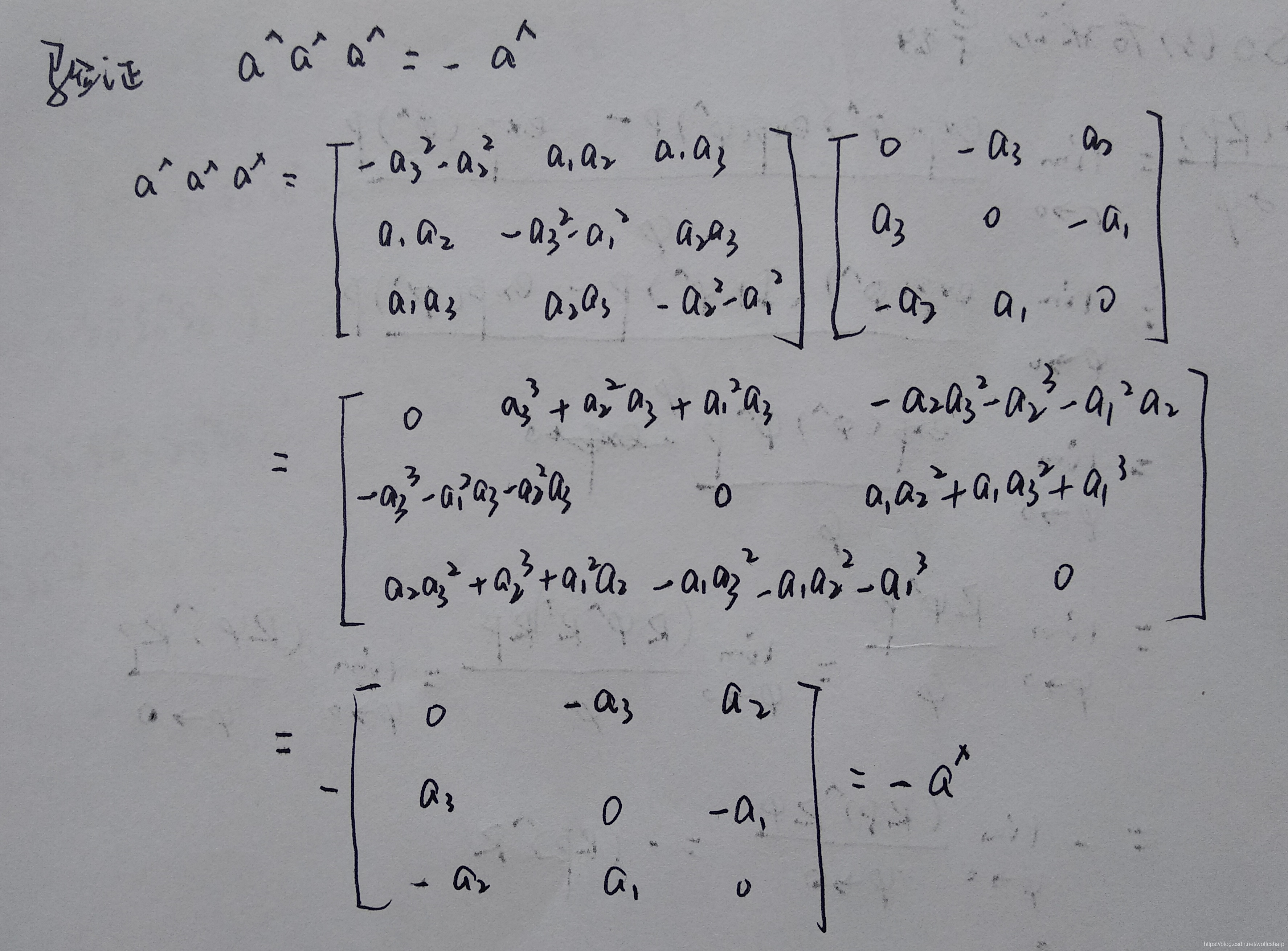

在这里插入图片描述

5.证明等式

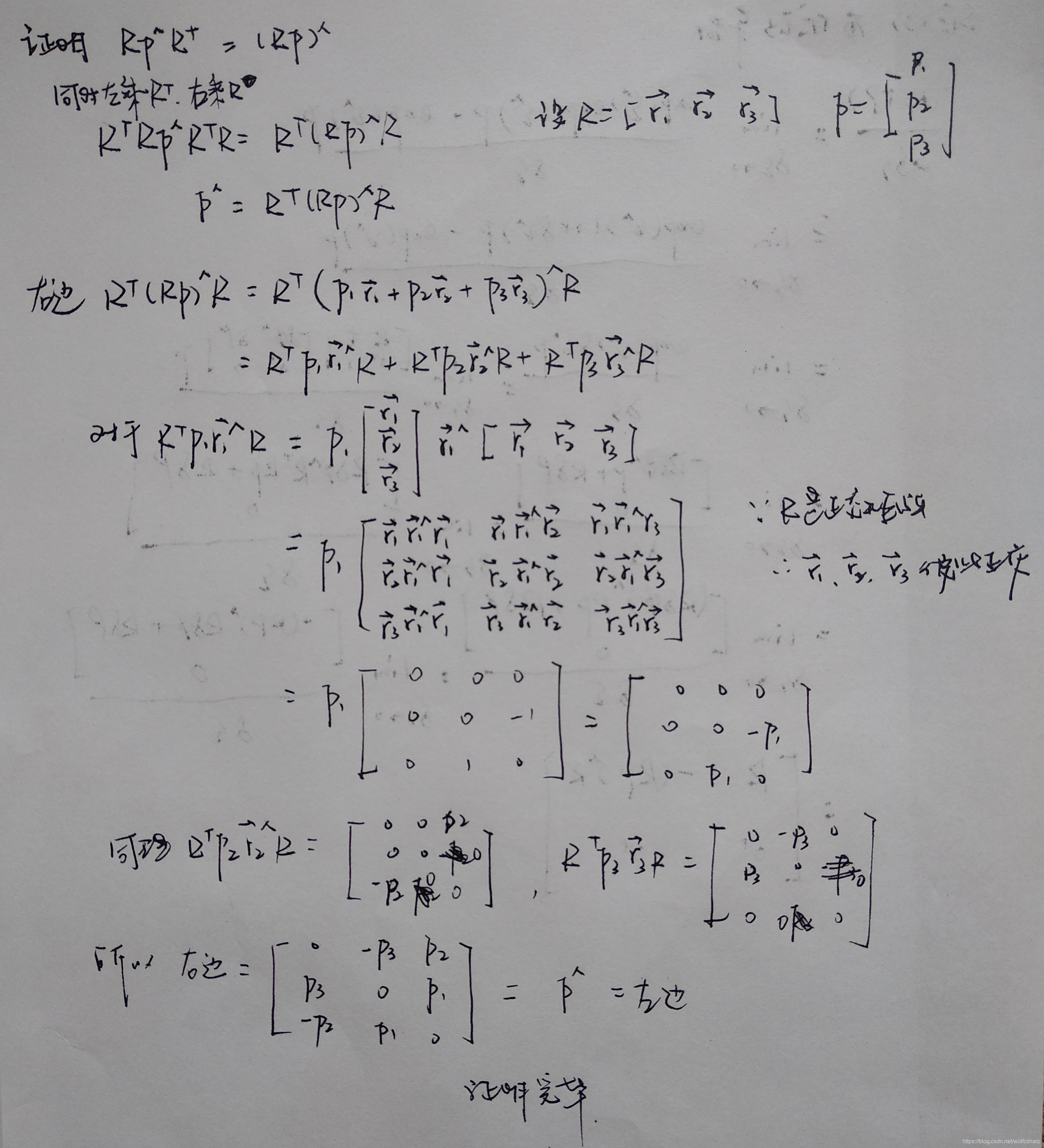

在这里插入图片描述

6.证明等式

在这里插入图片描述

7.仿照左扰动的推导，推导SO(3)和SE(3)在右扰动下的导数

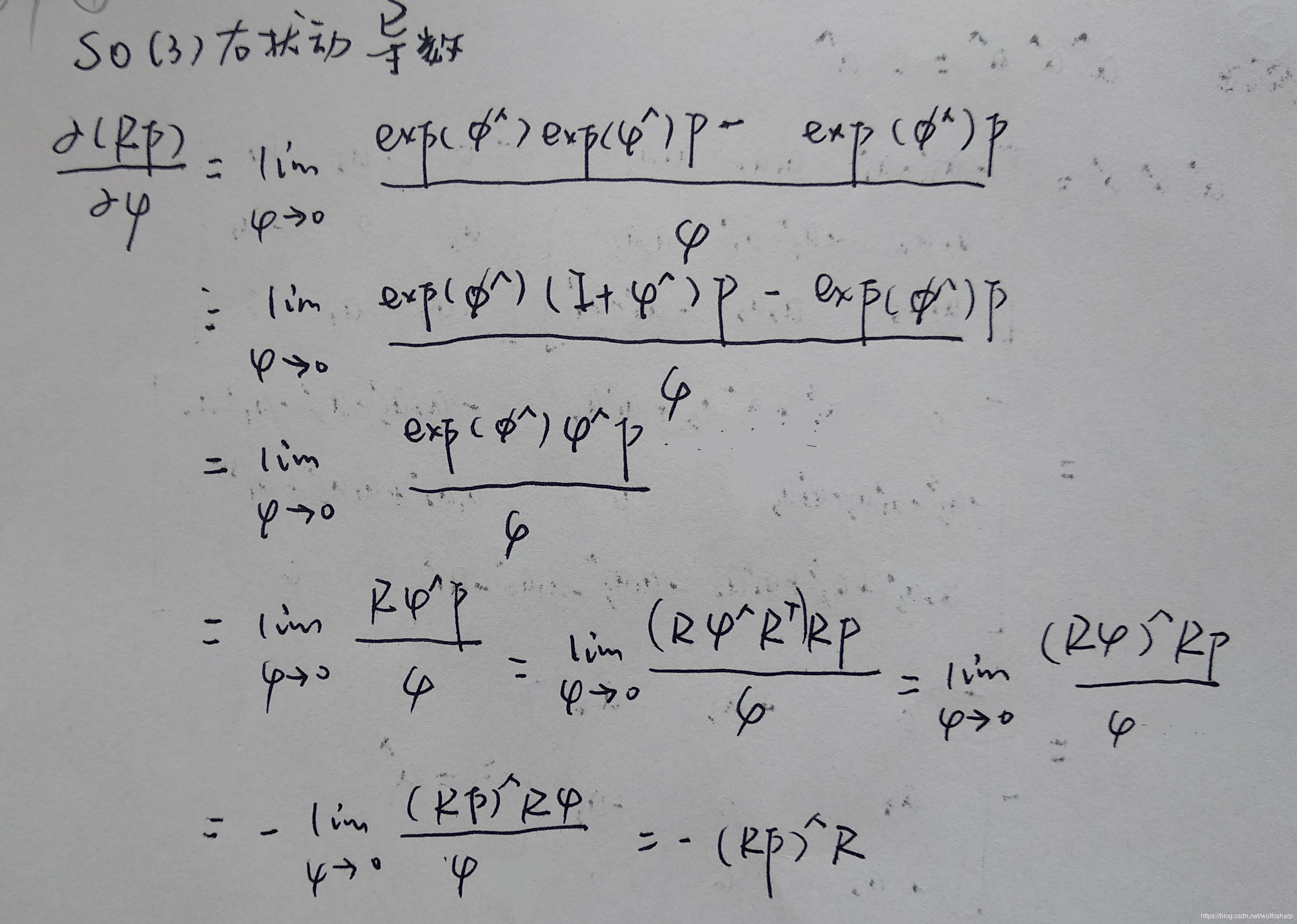

SO(3)右扰动导数的推导：
在这里插入图片描述

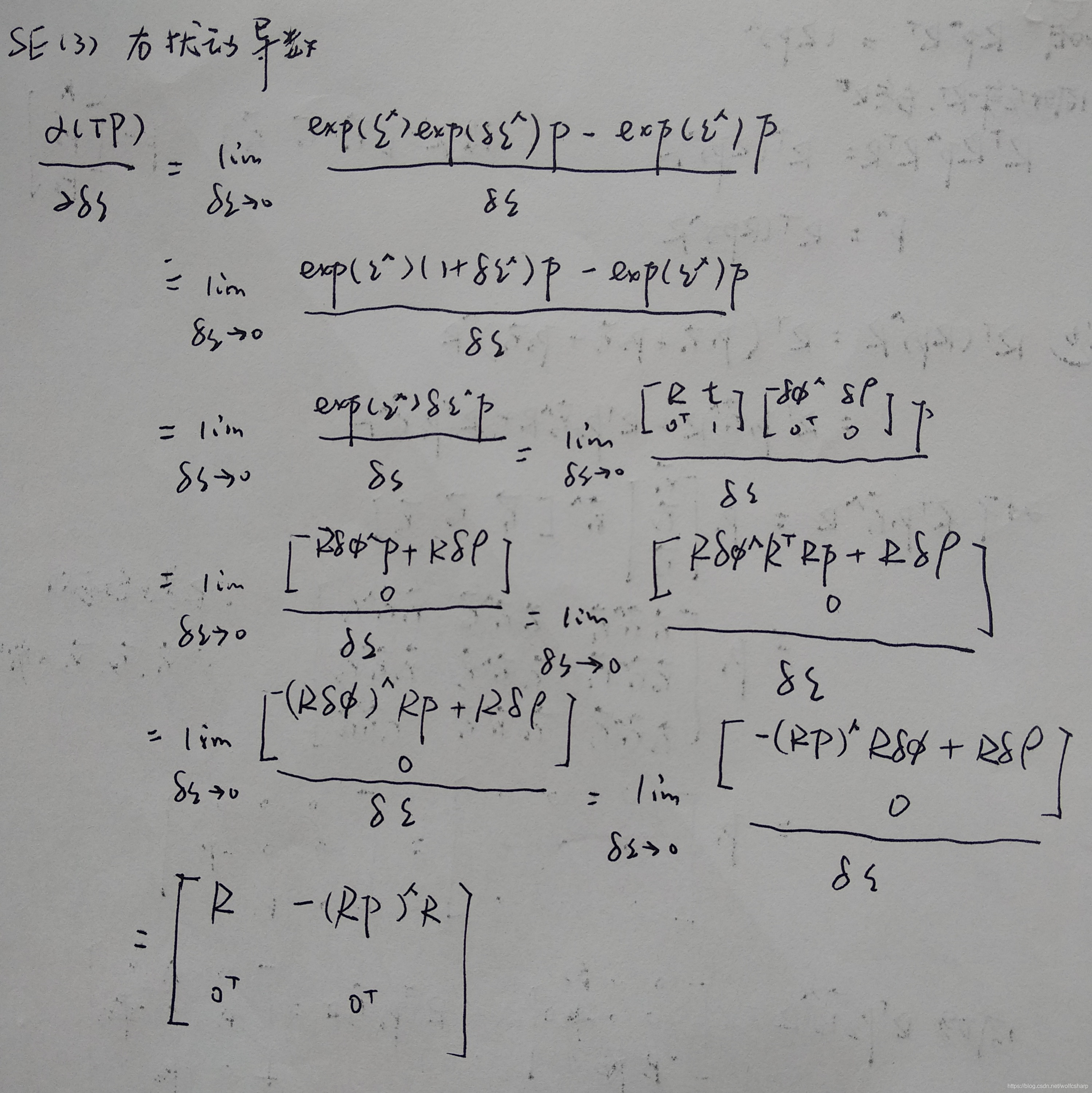

SE(3)右扰动导数的推导：
在这里插入图片描述
