【FPGA笔记系列15】秒表电路之按键消抖模块

原理

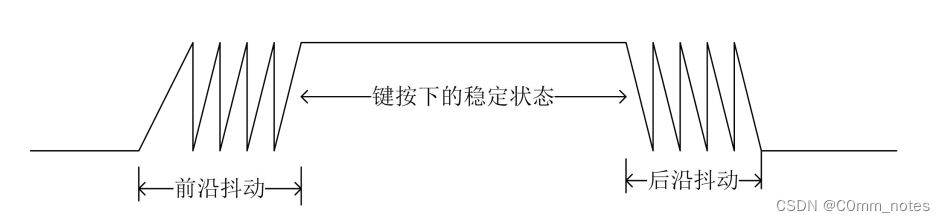

按键抖动示意图如图所示（图中的按键信号默认为低电平， 按下为高电平。 如按键信号默认为高电平， 按下为低电平， 则按键信号的前沿为下降沿， 后沿为上升沿） 。 抖动时间的长短由按键的机械特性决定， 一般为 5ms～20ms。 这是一个很重要的时间参数， 在很多场合都要用到。

根据按键产生的实际信号特性， 可以采用下面的思路实现消抖功能。

• 初次检测到按键动作时， 前沿计数器开始计数， 且持续计至 20ms；
• 当前沿计数器计满 20ms 后， 检测松开按键的动作， 如检测到松开按键的动作， 则后沿计数器开始计数， 且持续计满 20ms 后清零；
• 当前沿计数器及后沿计数器均计满 20ms 时， 前沿计数器清零， 开始下一次按键动作的检测。

根据上述设计思路， 每检测到一次按键动作， 前沿计数器和后沿计数器均会有一次从 0持续计数至 20ms 的过程。 根据任意一个计数器的状态， 如判断前沿计数器为 1 时， 输出一个时钟周期的高电平脉冲， 即可用于标识一次按键动作。

代码

module keyshape(
