本篇博文我们要实现什么？

在前面的两篇博文中我们只是把移植修改生成的内核、设备树、根文件通过网络进行的加载，也就是并没有把它们写入到eMMC存储器，当最终修改测试没问题，显然我们应该是把这些东西烧写到eMMC存储器中的。

所以本博文的目标很明确：就是要把我们在前面两篇博文移植修改相关源码生成的u-boot、内核、设备树、根文件写到eMMC存储器中，从而实现从eMMC存储器启动一个完整并且能正常运行的Linux系统。

前面两篇博文是指下面这篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145662136
https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475

读本篇博文所需要的先行知识

关于芯片内部的ROM的作用、工作原理的介绍，链接如下：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145969584

eMMC存储器详解(存储区域结构、EXT_CSD[179]、各分区介绍、主要引脚、命令格式与类型等)
https://blog.youkuaiyun.com/wenhao_ir/article/details/145967306

IMX6ULL运行Linux系统的Bootloader的三个阶段详解(BootROM、SPL、U-Boot)(SPL和U-Boot合成镜像u-boot-dtb.imx时需要作填充数据处理)
https://blog.youkuaiyun.com/wenhao_ir/article/details/145999721

百问网(100ask)提供的烧写工具的原理和详解；将自己编译生成的u-boot镜像文件烧写到eMMC中
https://blog.youkuaiyun.com/wenhao_ir/article/details/145653414

运行于u-boot中的Fastboot(FB)协议介绍(快速烧写 eMMC、NAND、UFS 等存储设备的协议)
https://blog.youkuaiyun.com/wenhao_ir/article/details/145985144

u-boot中与eMMC/SD卡相关的功能模块“MMC sub system”的详细介绍
https://blog.youkuaiyun.com/wenhao_ir/article/details/146016551

整个Bootloader的流程详解

如果要了解整个Linux系统的启动流程，首先要搞清楚Bootloader。

Bootloader分为三个部分，即处理器内部 ROM 代码（BootROM）、SPL（Secondary Program Loader）、U-Boot（完整 Bootloader）。

处理器内部 ROM 代码（BootROM）是写死在处理器的内部的，而SPL（Secondary Program Loader）、U-Boot（完整 Bootloader）这是可以由u-boot生成的，通常u-boot的镜像文件u-boot-dtb.imx就包含这两个阶段的代码。

整个流程的详解我已经写在了博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145999721 中，所以到那篇文章中去看吧。

搞清楚上面这篇博文中关于Bootloader的流程详解后，就要看包含Bootloader的后两个阶段的镜像文件u-boot-dtb.imx是如何烧写到eMMC中的，烧写到eMMC中后，又是怎么装载到内存中的，也就是下面一个目录的内容。

百问网的烧写工具烧写镜像文件u-boot-dtb.imx的脚本分析

百问网提供的烧写工具的相关脚本D:\Program Files\100ask_imx6ull_pro开发板系统烧写工具\scripts\basic\emmc\write_boot.clst的详细分析见博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/146012950 【搜索"包含SPL和U-Boot的镜像文件u-boot-dtb.imx烧写到eMMC存储器的脚本分析"】

从上面这篇博文对烧写脚本的分析可知：
镜像文件u-boot-dtb.imx是烧写到了 boot partition 1(boot1)中，而不是 boot partition 2(boot2)中的。并且镜像烧写工具在烧写完成后还把 boot partition 1(boot1)设置为了启动分区，即eMMC启动后，首先从boot partition 1(boot1)向内存发送SPL和U-Boot代码。

另外从博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145999721 中可以知道，镜像文件u-boot-dtb.imx中包含着Bootloader的后两个阶段，即SPL和U-Boot阶段。

利用百问网的烧写工具将u-boot的镜像文件u-boot-dtb.imx烧写到eMMC中

之前已在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145662136 将镜像文件u-boot-dtb.imx烧写到了eMMC中，详细的烧写过程请参考那篇博文。

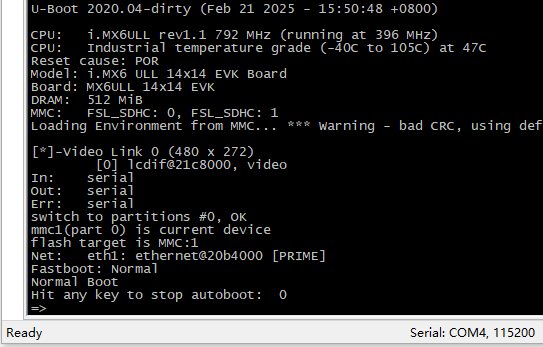

镜像文件u-boot-dtb.imx烧写到eMMC中，把开发板的启动模式设置为eMMC启动后，再打开串口，启动开发板，就可以看到u-boot正常运行了。

接下来我们需要知道“ u-boot在倒计时完后,首先执行的是哪条命令？具体内容是什么？”

u-boot在倒计时完后,首先执行的是哪条命令？具体内容是什么？

现在我需要知道u-boot在启动后，倒计时完后准备加载内核和设备树，那么它倒计时完后首先执行的是哪条命令？

在U-Boot的启动流程中，倒计时结束后，U-Boot会执行环境变量中定义的启动命令。具体来说，它首先执行的是bootcmd环境变量的内容。

流程分析

1. 倒计时阶段：

   • 在U-Boot启动时，会显示倒计时，例如：

     Hit any key to stop autoboot:  3


   • 这个倒计时是由 autoboot_command() 相关代码控制的，主要作用是让用户有机会手动中断自动启动。

2. 倒计时完成后：

   • 如果用户没有按键中断，U-Boot 会执行：

     run_command(env_get("bootcmd"), 0);


   • 其中 env_get("bootcmd") 取出 bootcmd 环境变量的内容，并将其传递给 run_command() 执行。

那么如何查看环境变量 bootcmd 的具体内容呢？
其实之前在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145902134 中已经详细叙述了方法，并且连具体的内容我都列出了。

环境变量 bootcmd 的内容如下：

bootcmd=run findfdt;run findtee;mmc dev ${mmcdev};mmc dev ${mmcdev}; if mmc rescan; then if run loadbootscript; then run bootscript; else if run loadimage; then run mmcboot; else run netboot; fi; fi; else run netboot; fi

分行和缩进处理后如下：

bootcmd=
    run findfdt;
    run findtee;
    mmc dev ${mmcdev};
    mmc dev ${mmcdev};  # 重复执行了一次，可能是为了确保正确切换到目标 mmc 设备

    if mmc rescan; then
        if run loadbootscript; then
            run bootscript;
        else
            if run loadimage; then
                run mmcboot;
            else
                run netboot;
            fi;
        fi;
    else
        run netboot;
    fi;

接下来对它的内容进行详细分析。

详解u-boot倒计时完成后执行的首条命令相关的环境变量bootcmd

环境变量bootcmd的具体内容

关于u-boot倒计时完成后执行的首条命令run_command(env_get(“bootcmd”), 0);的具体内容存储于环境变量bootcmd中，所以我们要搞清楚把设备树文件、内核镜像、根文件系统烧写到eMMC的哪个位置，搞清楚内核的启动流程，就必须搞清楚环境变量bootcmd的内容。

环境变量 bootcmd 的内容如下：

bootcmd=run findfdt;run findtee;mmc dev ${mmcdev};mmc dev ${mmcdev}; if mmc rescan; then if run loadbootscript; then run bootscript; else if run loadimage; then run mmcboot; else run netboot; fi; fi; else run netboot; fi

分行和缩进处理后如下：

bootcmd=
    run findfdt;
    run findtee;
    mmc dev ${mmcdev};
    mmc dev ${mmcdev};  # 重复执行了一次，可能是为了确保正确切换到目标 mmc 设备

    if mmc rescan; then
        if run loadbootscript; then
            run bootscript;
        else
            if run loadimage; then
                run mmcboot;
            else
                run netboot;
            fi;
        fi;
    else
        run netboot;
    fi;

接下来对它的内容进行详细分析。

环境变量bootcmd的解析及重要信息

关于环境变量bootcmd的详细解释见我的另一篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146051313

关于环境变量bootcmd的详细解释见我的另一篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146051313

环境变量bootcmd解析后得到的重要信息

关于内核镜像文件的说明

①内核镜像文件存储在eMMC的当前活动分区(通常为User Area区)的第1逻辑分区的根目录中，其文件名为zImage，加载到内存中的位置为：0x80800000位置，要求eMMC的当前活动分区(通常为User Area区)的第1逻辑分区的文件系统为FAT。

关于设备树文件的说明

②设置树文件存储在eMMC的当前活动分区(通常为User Area区)的第1逻辑分区的根目录中，其文件名为imx6ull-14x14-evk.dtb，加载到内存中的位置为：0x83000000位置，要求eMMC的当前活动分区(通常为User Area区)的第1逻辑分区的文件系统为FAT。

关于根文件系统挂载的说明

③根文件系统的挂载位置在设备节点/dev/mmcblk1p2,mmcblk1p2 的1代表eMMC设备的编号为1，p2代表用户数据区(User Area)的第2个逻辑分区。由于根文件系统的挂载是在内核启动后进行的，所以挂载位置的设备节点的名字是Linux系统中的名字。如何获取eMMC存储器各分区在Linux中的设备文件名，请参看我的另一篇博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/146088727 【搜索“在Linux中的分区名字和编号问题”】

结合实际对u-boot的相关环境变量进行修改

01-修改环境变量前要知道的重要事情

①在烧写u-boot的末尾，我们已经将eMMC存储器进入第二阶段(正常数据操作阶段)的访问分区设置为了eMMC存储器的User Area区，即eMMC存储器进入第二阶段(正常数据操作阶段)后的当前活动分区为User Area区。
②我们会将根文件系统存放于eMMC存储器的User Area区的第二逻辑分区，并且第二逻辑分区的文件系统格式为ext4。
③内核镜像文件zImage会存放于根文件系统的目录/boot下。
④设备树文件imx6ull-14x14-evk.dtb会存放于根文件系统的目录/boot下。

02-对环境变量mmcpart的修改

由于内核镜像文件zImage、设备树文件imx6ull-14x14-evk.dtb是存放于根文件系统的目录/boot下，所以这两个文件实际上是存放于User Area区的第二逻辑分区，所以我们需要将环境变量mmcpart的值由1改为2。
即像下面这样设置：

setenv mmcpart 2

03-对环境变量loadimage的修改

由于User Area区的第二逻辑分区的文件系统是ext4，而不是fat；、
再由于内核镜像文件并不存放于User Area区的第二逻辑分区的根目录，而是存放于/boot/下，

所以需要把境变量loadimage的值由：

loadimage=fatload mmc ${mmcdev}:${mmcpart} ${loadaddr} ${image}

改为：

loadimage=ext4load mmc ${mmcdev}:${mmcpart} ${loadaddr} ${bootdir}/${image}

相应的修改命令为：

setenv loadimage 'ext4load mmc ${mmcdev}:${mmcpart} ${loadaddr} ${bootdir}/${image}'

04-对环境变量loadfdt的修改

由于User Area区的第二逻辑分区的文件系统是ext4，而不是fat；、
再由于设备树文件并不存放于User Area区的第二逻辑分区的根目录，而是存放于/boot/下，

所以需要把境变量loadfdt的值由：

loadfdt=fatload mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${fdt_file}

改为：

loadfdt=ext4load mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${bootdir}/${fdt_file}

相应的修改命令为：

setenv loadfdt 'ext4load mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${bootdir}/${fdt_file}'

05-增加环境变量bootdir

由于对环境变量loadimage的修改和对环境变量loadfdt的修改引入了环境变量bootdir，所以还需要新装置环境变量bootdir，其值为/boot

相应的命令为：

setenv bootdir '/boot'

06-环境变量mmcroot的值不需要修改，不需要修改！

环境变量mmcroot原来的值为：/dev/mmcblk1p2 rootwait rw，
从博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/146088727 【搜索“我整理一下输出信息如下”】，可以看出，用于存放根目录的User Area区的第2逻辑分区的设备文件名的确为：mmcblk1p2，所以不需要修改。

07-汇总所有环境变量修改命令

汇总所有环境变量修改的命令如下：

setenv mmcpart 2
setenv loadimage 'ext4load mmc ${mmcdev}:${mmcpart} ${loadaddr} ${bootdir}/${image}'
setenv loadfdt 'ext4load mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${bootdir}/${fdt_file}'
setenv bootdir '/boot'

08-保存对环境变量的修改

详情请在本博文中搜索“让开发板能完全自启动Linux系统”

利用以网络形式启动Linux系统将根文件系统写入到eMMC的User Area区的第2逻辑分区中

详细的操作步骤见我的另一篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146122161

详细的操作步骤见我的另一篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146122161

利用以网络形式启动Linux系统将内核镜像和设备树文件写到eMMC的User Area区的第2逻辑分区的目录/boot中

这个步骤是承接上一步的，即首先你要确保根文件系统已经写入到eMMC的User Area区的第2逻辑分区中了。另外还需要确保eMMC的User Area区的第2逻辑分区已经挂载到目录/mnt_p2上了。

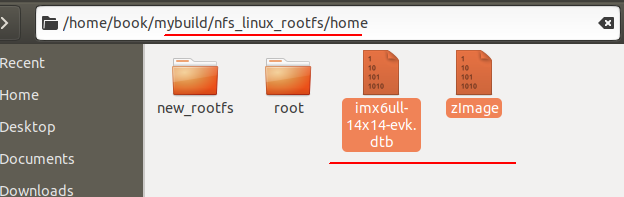

然后我们把内核镜像文件zImage和设备树文件imx6ull-14x14-evk.dtb放到以网络形式启动的根文件系统的目录/home中:

在删除前，我们先查看下目录/mnt_p2/boot/中现有的文件：

可见，里面是有文件的，为了在后面的操作中确认是我们新复制进去的文件，我们不妨把目录/mnt_p2/boot/下的所有文件删除，执行下面的命令把目录/mnt_p2/boot/下的所有文件删除：

rm -rf /mnt_p2/boot/*

然后就没有任何文件了。

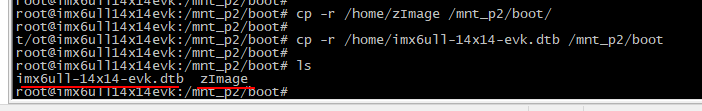

接着运行下面的命令把两个文件都复制到目录/mnt_p2/boot/中：

cp -r /home/zImage /mnt_p2/boot/

cp -r /home/imx6ull-14x14-evk.dtb /mnt_p2/boot/

从eMMC启动Linux系统并正常运行

重启系统，然后u-boot那里暂停u-boot的自动启动进程…

使用下面的命令修改默认的环境变量值：

setenv mmcpart 2
setenv loadimage 'ext4load mmc ${mmcdev}:${mmcpart} ${loadaddr} ${bootdir}/${image}'
setenv loadfdt 'ext4load mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${bootdir}/${fdt_file}'
setenv bootdir '/boot'

至于为什么我要修改这些环境变量值，本篇博文前面我已经说明了。

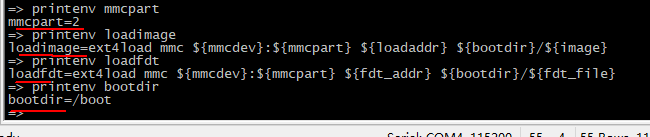

修改完成后我们可以打印出这些环境变量的值，看下是否修改成功了：

printenv mmcpart
printenv loadimage
printenv loadfdt
printenv bootdir

然后我们试着启动一下，执行下面的命令尝试执行u-boot自动启动系统时的第一条命令：

run bootcmd

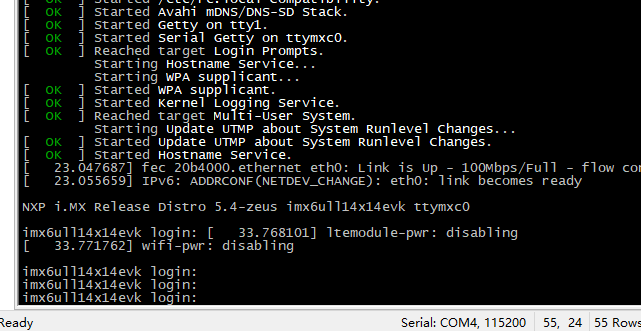

完美启动系统，之前在博文中出现的下面两个错误都没有了：

[FAILED] Failed to start Network Time Synchronization.
[FAILED] Failed to start Login Service.

至于为什么没有的原因我在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145883835 分析了，详情请在博文https://blog.youkuaiyun.com/wenhao_ir/article/details/145883835 中搜索关键词“后来通过eMMC启动系统时这两个错误都没有了，原因分析如下”。

保存对环境变量的修改,让开发板能完全自启动Linux系统

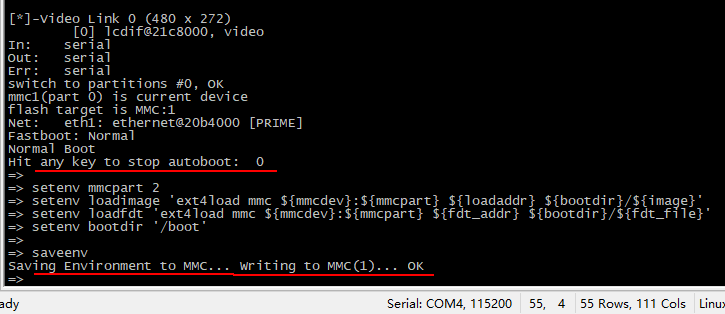

修改环境变量后，可用下面的命令：

saveenv

保存修改，这样以后就不用再修改了。

然后按复位键重启系统，就能正常重启了…

测试能否挂载网络文件系统

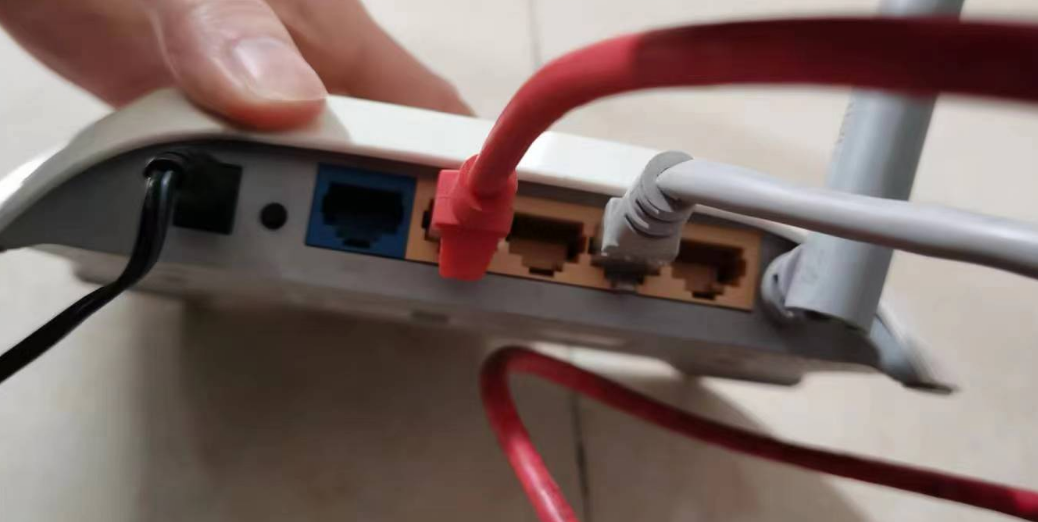

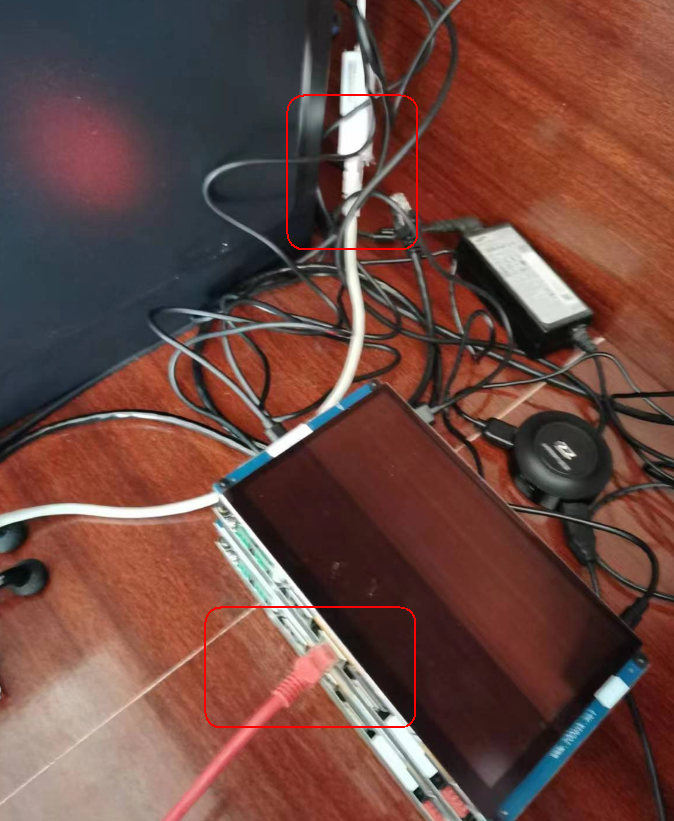

此时的网络连接依然通过路由器，如下图所示：

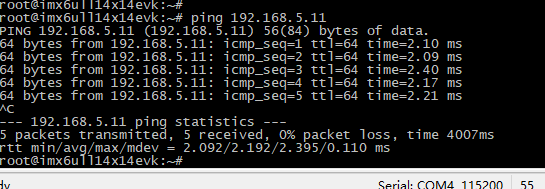

我们不妨Ping一下Ubuntu系统看能不能Ping通：

ping 192.168.5.11

没问题，然后执行下面的命令挂载网络文件系统：

mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt

看下效果：

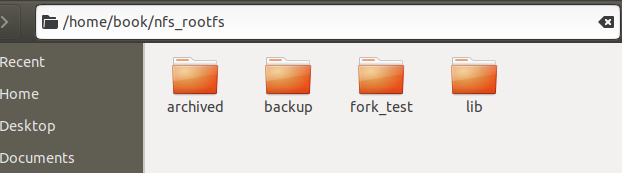

可见文件内容是我们Ubuntu中的挂载目录中的内容了：

通过网络文件系统将蓝牙的固件复制到相应的根文件目录中

从博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145883835 中我们知道需要把蓝牙的固件复制到目录/lib/firmware中。

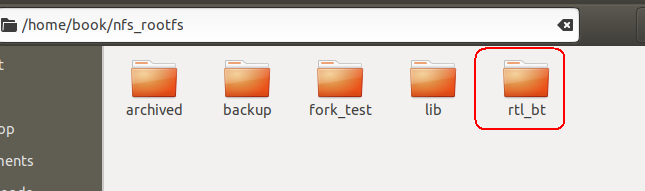

先把把蓝牙的固件复制到NFS网络文件系统中：
蓝牙固件的百度网盘下载地址如下：
https://pan.baidu.com/s/1kjXfhJlhGZ4UNHEZb1B8iQ?pwd=hj5q

然后复制到开发板的目录/lib/firmware中。

cp -r /mnt/rtl_bt /lib/firmware/

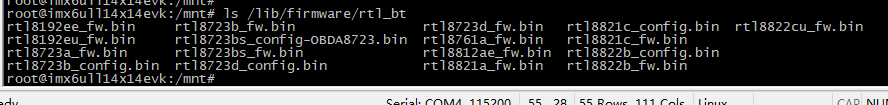

复制完了之后检查一下

ls /lib/firmware/rtl_bt

通过网络文件系统将wifi的固件复制到相应的根文件目录中

从博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145883835 中我们知道需要把wifi的固件复制到目录/lib/firmware中。

wifi的固件的百度网盘下载地址如下：
https://pan.baidu.com/s/1g6bNJkYu1ujas_FOhNK8qA?pwd=qf6t

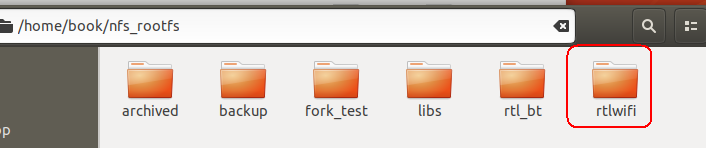

先复制到NFS网络文件的目录中：

然后通过NFS网络文件系统挂载目录复制到目录/lib/firmware中：

cp -r /mnt/rtlwifi /lib/firmware/

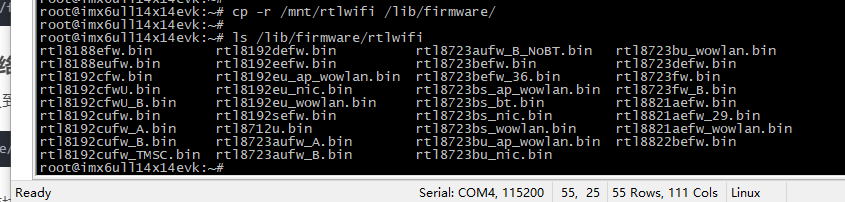

复制完了之后检查一下

ls /lib/firmware/rtlwifi

通过网络文件系统将蓝牙和wifi的驱动模块复制到相应的根文件目录中

生成蓝牙和wifi的驱动模块时对内核的配置和编译操作见博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475

现在通过网络文件系统将蓝牙和wifi的驱动模块复制到相应的根文件目录中

首先进入到内核源码的根目录中：

cd /home/book/mybuild/Linux-BSP_raw/linux-imx

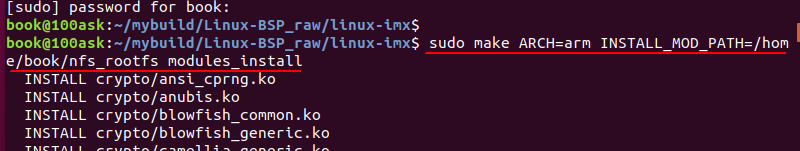

然后将模块安装到NFS网络文件系统的目录中：

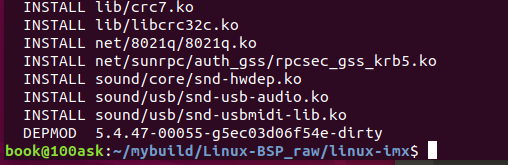

sudo make ARCH=arm INSTALL_MOD_PATH=/home/book/nfs_rootfs modules_install

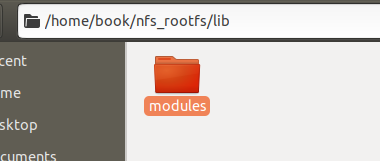

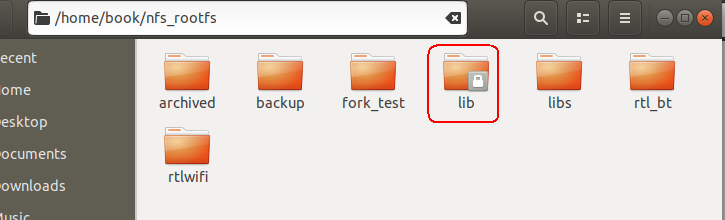

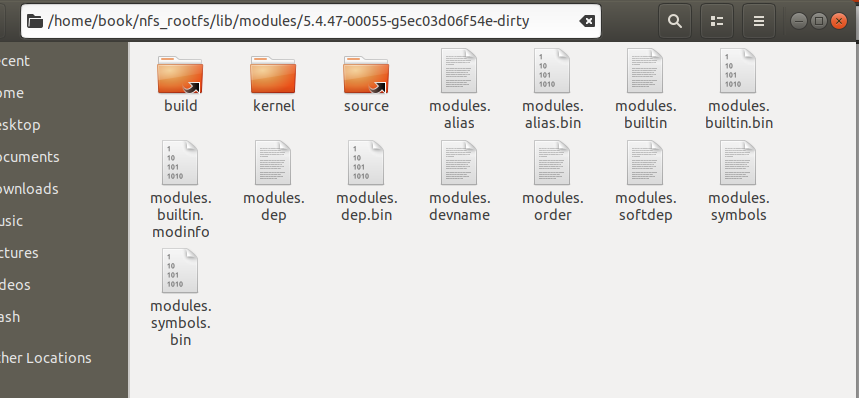

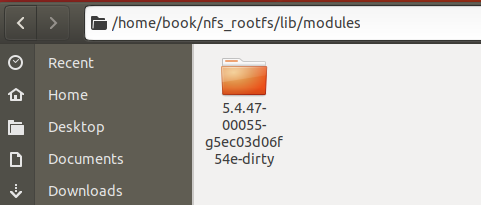

网络文件系统的目录中就有相应的模块库了：




然后把复制到开发板的根文件系统中的目录5.4.47-00055-g5ec03d06f54e-dirty复制到/lib/modules中：

cp -r /mnt/lib/modules/5.4.47-00055-g5ec03d06f54e-dirty /lib/modules/

用下面的命令检查下复制成功没有：

ls /lib/modules/5.4.47-00055-g5ec03d06f54e-dirty

这就有了。

测试蓝牙模块是否能正常运行

按照博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475 中的方法测试即可，在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475 中搜索关键词“测试蓝牙驱动模块是否能正常运行”

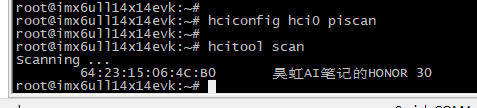

最终的结果如下：

说明蓝牙模块没有问题。

测试wifi模块是否能正常运行

按照博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475 中的方法测试即可，在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145822475 中搜索关键词“测试wifi驱动模块是否正常”
由于上面这篇博文中记录的是探索过程，所以我不妨把最终精简的过程记录到下面：

先加载驱动模块eeprom_93cx6.ko

cd /lib/modules/5.4.47-00055-g5ec03d06f54e-dirty/kernel/drivers/misc/eeprom/
insmod eeprom_93cx6.ko

然后加载wifi驱动模块rtl8187.ko

cd /lib/modules/5.4.47-00055-g5ec03d06f54e-dirty/kernel/drivers/net/wireless/realtek/rtl818x/rtl8187
insmod rtl8187.ko

然后打开wifi…

ifconfig wlan0 up

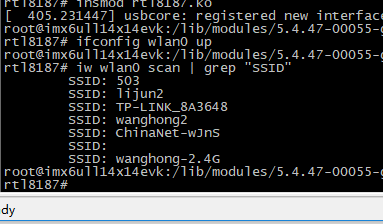

扫描附近的wifi

iw wlan0 scan | grep "SSID"

可见，也发现了我们家和邻居家的wifi…至此测试成功~

整个对u-boot和Linux的移植过程到此结束。

附相关文件

根文件系统的压缩文件

https://pan.baidu.com/s/1NUnuC9dzBFS9oOC0EhjarQ?pwd=qcyz

蓝牙固件、wifi固件、ko模块库

https://pan.baidu.com/s/1x-2gFZ1ZNJfrZ7poCEIKwA?pwd=g5wr

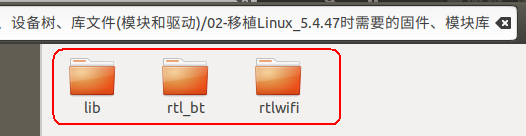

压缩文件解压后如下图所示：
