前言

在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145547974 中，我们利用官方提供的BSP(FSL Yocto Project Community BSP)构建了写到SD卡中的完整镜像，然后启动后发现存在不少问题，首要的问题就是u-boot不能识别网卡，在这篇博文中，我们就找到FSL Yocto Project Community BSP用到的u-boot源码，然后进行修改适配。

配置gcc交叉编译器

由于后面我们要自己去对自己修改后的u-boot进行编译，所以需要有gcc交叉编译器。

Buildroot在构建完之后能生成gcc交叉编译器，详情见 https://blog.youkuaiyun.com/wenhao_ir/article/details/145470042 【搜索“生成交叉编译工具链”】。

Ycoto在构建时也能生成，但是由于这里在配置时没有配置生成gcc交叉编译器，所以这里就只有自己去手动操作了。

为了减少这篇博文的长度，所以具体的gcc交叉编译器的下载和配置见下面博文：https://blog.youkuaiyun.com/wenhao_ir/article/details/145649698

找到u-boot源码

从博文https://blog.youkuaiyun.com/wenhao_ir/article/details/145547974构建的完整的SD卡镜像的运行情况来看，公板MCIMX6ULL-EVK(imx6ull14x14evk)的u-boot是不适应百问网的板子，主要就是网卡有问题，我们需要进行修改…

我们需要在FSL Yocto Project Community BSP中找到u-boot源码…

我们需要在在FSL Yocto Project Community BSP中找到对应的仓库地址，然后拉取到本地。

具体方法如下：

由于我们之前的镜像选择的是imx-image-multimedia，Yocto对应的层如下面这个列表：
在这里插入图片描述
所以我们需要在目录/imx-yocto-bsp/sources/meta-imx/中去找其对应的仓库地址信息。打开下面这个文件：

/imx-yocto-bsp/sources/meta-imx/meta-bsp/recipes-kernel/linux/linux-imx_5.4.bb

我们能找到meta-imx层对应的liunx的源码仓库地址：
在这里插入图片描述

git://source.codeaurora.org/external/imx/linux-imx.git

据此，我们可以推断出其u-boot源码的仓库地址为：

https://source.codeaurora.org/external/imx/uboot-imx

如果这个源还有效的话，运行下面的命令就能将u-boot的源码下载下来了：

git clone https://source.codeaurora.org/external/imx/uboot-imx

但很可惜这个源已经无效了，证据如下：

curl https://source.codeaurora.org/

在这里插入图片描述
上面的截图是美国的服务器上运行的，说明是真失效了，那就只有用百问网提供的之前通过仓库地址下载好的u-boot源码了。百度网盘下载链接：https://pan.baidu.com/s/1YgJPge5JMOf2HkKm_gQB7Q?pwd=ytut

下载好之后，先放在那里备用。
在这里插入图片描述

编译找到的u-boot源码

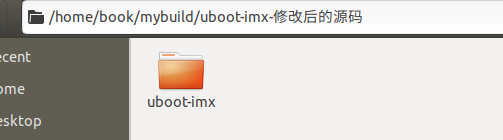

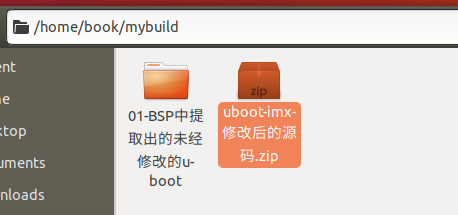

将上一步得到的u-boot的源码复制到Ubuntu中：
在这里插入图片描述
然后解压出来：
在这里插入图片描述
在这里插入图片描述
终端中进入目录/home/book/mybuild/uboot-imx

cd /home/book/mybuild/uboot-imx

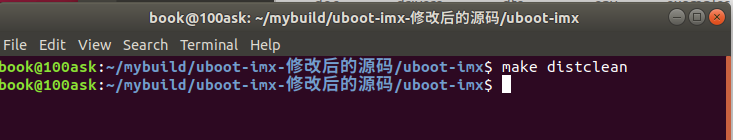

不妨先执行一次清除命令：

make distclean

在这里插入图片描述
然后给文件check-config.sh添加执行权限

chmod +x ./scripts/check-config.sh

接着我们需要去查看下有哪些配置文件，配置文件在目录/uboot-imx/configs下：
在这里插入图片描述
可以看到文件非常多，不妨搜索一下关键词mx6ull_14x14_evk*
在这里插入图片描述
上面截图中的几个配置文件介绍如下：

  • mx6ull_14x14_evk_defconfig：imx6ullevk公板默认的配置文件，默认只支持SD卡启动。
  • mx6ull_14x14_evk_emmc_defconfig：支持eMMC启动方式启动的配置文件。
  • mx6ull_14x14_evk_nand_defconfig：支持NAND启动方式启动的配置文件。
  • mx6ull_14x14_evk_optee_defconfig：支持 optee 系统的配置文件。
  • mx6ull_14x14_evk_plugin_defconfig：支持扩展功能的配置文件，主要是烧写功能。
  • mx6ull_14x14_evk_qspi1_defconfig：支持 qspi 启动方式启动的配置文件。

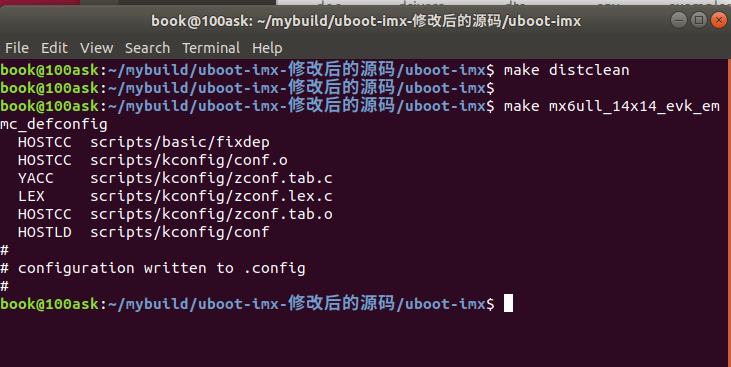

我们这里选择支持eMMC启动方式的配置文件： mx6ull_14x14_evk_emmc_defconfig，运行下面的命令选择这个配置文件：

make mx6ull_14x14_evk_emmc_defconfig

在这里插入图片描述
然后执行下面的命令开始构建编译：

make -j4

命令中的4代表使用4个线程进行编译，当然，如果你的CPU资源够多，可以调大，比如调到6或8。
在这里插入图片描述

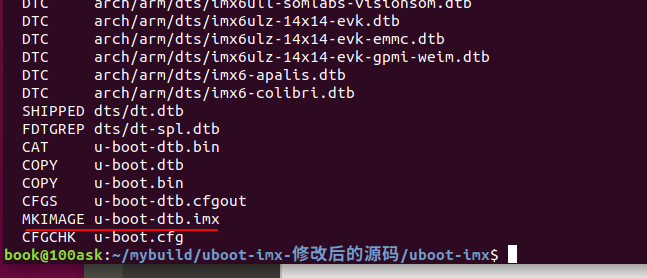

编译很快就结束了，u-boot毕竟只是很短的代码。
在这里插入图片描述
从上面的运行结果来看，已经生成了我们想要的u-boot镜像文件u-boot-dtb.imx，现在我们把它写入到eMMC中，然后通eMMC方式来运行u-boot。

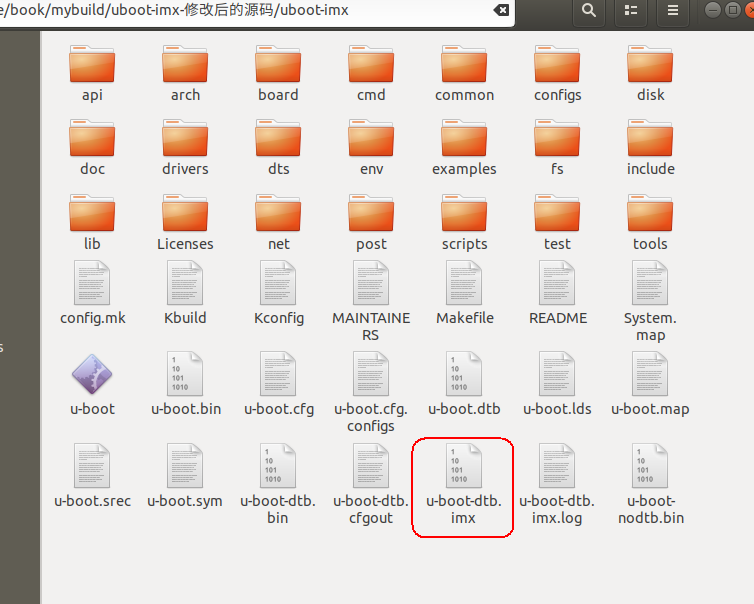

镜像文件u-boot-dtb.imx的位置就是在u-boot的根目录下：
在这里插入图片描述

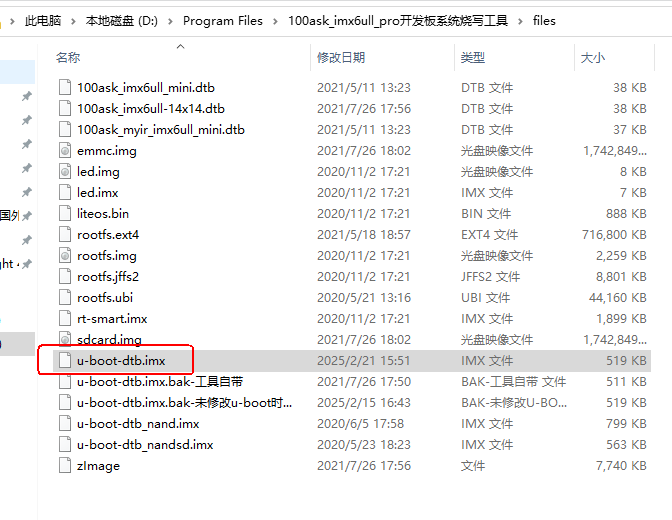

上面这个u-boot镜像的百度网盘下载地址：
https://pan.baidu.com/s/1rmyO7zWG4oDP8neWJtvWjQ?pwd=9d28

u-boot镜像文件烧写到eMMC中

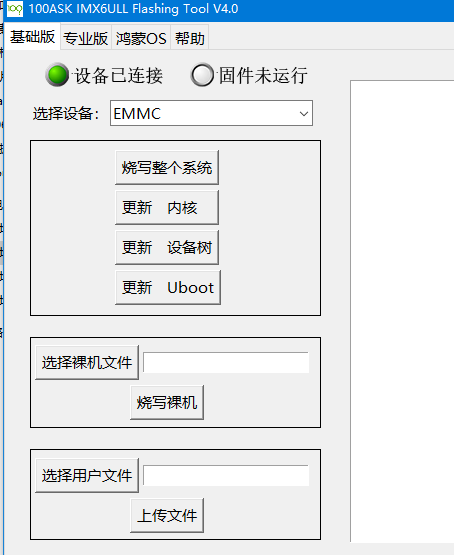

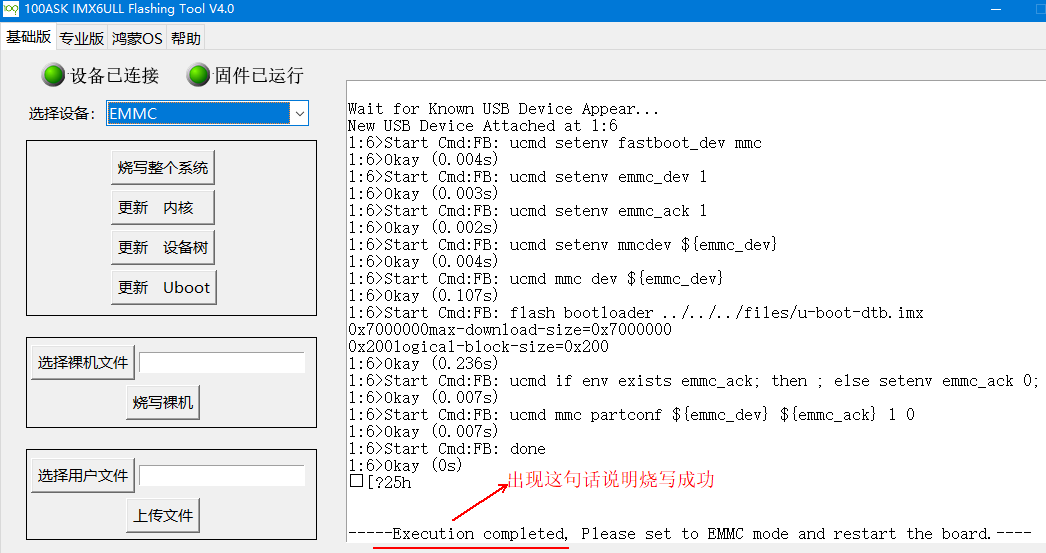

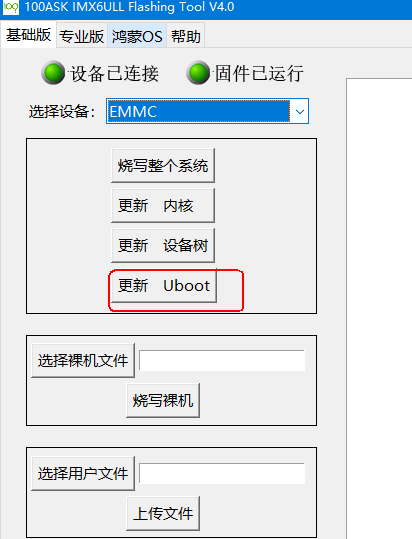

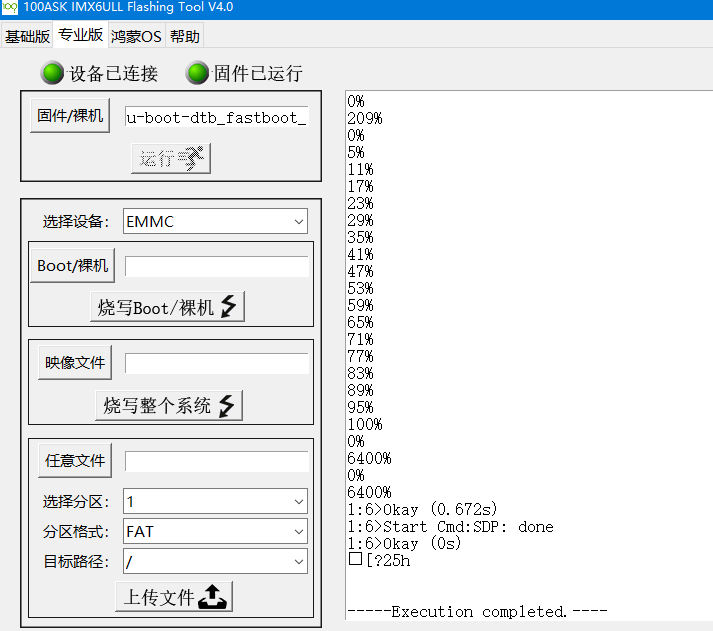

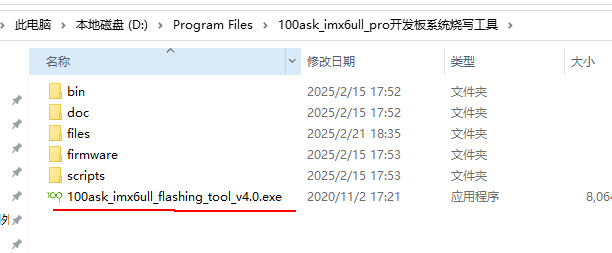

参考下面这篇博文把生成的u-boot镜像文件u-boot-dtb.imx烧写到eMMC中：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145653414

此时我准备烧写的u-boot镜像的百度网盘下载地址：
https://pan.baidu.com/s/1rmyO7zWG4oDP8neWJtvWjQ?pwd=9d28

运行烧写到eMMC中的u-boot并分析运行结果

烧写完成后关闭开发板电源，
烧写完成后关闭开发板电源，
烧写完成后关闭开发板电源，

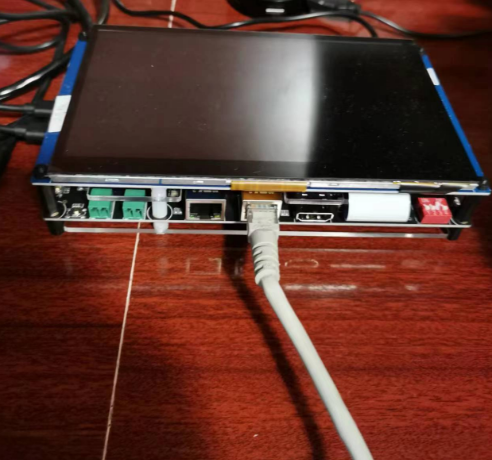

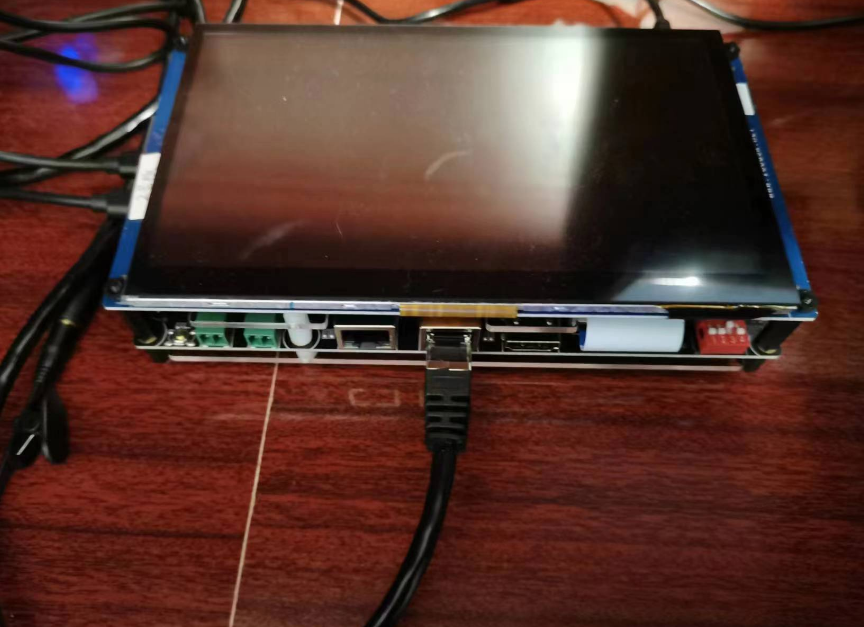

然后设置开发板为eMMC启动方式，打开串口即可看到终端有u-boot的运行信息了。

在这里插入图片描述
u-boot的运行信息如下：



U-Boot 2020.04-dirty (Feb 15 2025 - 16:43:33 +0800)

CPU:   i.MX6ULL rev1.1 792 MHz (running at 396 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 31C
Reset cause: POR
Model: i.MX6 ULL 14x14 EVK Board
Board: MX6ULL 14x14 EVK
DRAM:  512 MiB
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
Loading Environment from MMC... *** Warning - bad CRC, using default environment

[*]-Video Link 0 (480 x 272)
        [0] lcdif@21c8000, video
In:    serial
Out:   serial
Err:   serial
switch to partitions #0, OK
mmc1(part 0) is current device
flash target is MMC:1
Net:   Could not get PHY for FEC1: addr 1
Could not get PHY for FEC1: addr 1
Get shared mii bus on ethernet@2188000
Could not get PHY for FEC1: addr 2
Get shared mii bus on ethernet@2188000
undefined instruction
pc : [<00000084>]          lr : [<9ef9bdaf>]
reloc pc : [<e8888084>]    lr : [<87823daf>]
sp : 9df6d6b8  ip : 00000020     fp : 87800020
r10: 9df955c0  r9 : 9df75ed0     r8 : 9df774b8
r7 : 9df77458  r6 : 00000006     r5 : 00000004  r4 : 9df78748
r3 : 00000048  r2 : 00000006     r1 : 00000004  r0 : 9df78748
Flags: nzCv  IRQs off  FIQs off  Mode SVC_32
Code: 00000000 00000000 00000000 00000011 (79706f43)
Resetting CPU ...

resetting ...


U-Boot 2020.04-dirty (Feb 15 2025 - 16:43:33 +0800)

CPU:   i.MX6ULL rev1.1 792 MHz (running at 396 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 32C
Reset cause: POR
Model: i.MX6 ULL 14x14 EVK Board
Board: MX6ULL 14x14 EVK
DRAM:  512 MiB
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
Loading Environment from MMC... *** Warning - bad CRC, using default environment

[*]-Video Link 0 (480 x 272)
        [0] lcdif@21c8000, video
In:    serial
Out:   serial
Err:   serial
switch to partitions #0, OK
mmc1(part 0) is current device
flash target is MMC:1
Net:
Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.
FEC: can't find phy-handle

Error: ethernet@20b4000 address not set.
Could not get PHY for FEC0: addr 2

Error: ethernet@20b4000 address not set.
FEC: can't find phy-handle

Error: ethernet@20b4000 address not set.
Could not get PHY for FEC0: addr 2
No ethernet found.

Fastboot: Normal
Normal Boot
Hit any key to stop autoboot:  0
switch to partitions #0, OK
mmc1(part 0) is current device
switch to partitions #0, OK
mmc1(part 0) is current device
** Unrecognized filesystem type **
** Unrecognized filesystem type **
Booting from net ...

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.
FEC: can't find phy-handle

Error: ethernet@20b4000 address not set.
Could not get PHY for FEC0: addr 2

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.
No ethernet found.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.
FEC: can't find phy-handle

Error: ethernet@20b4000 address not set.
Could not get PHY for FEC0: addr 2

Error: ethernet@20b4000 address not set.

Error: ethernet@20b4000 address not set.
No ethernet found.

Error: ethernet@20b4000 address not set.
zimage: Bad magic!
=>

通过串口终端打印信息可以看出：

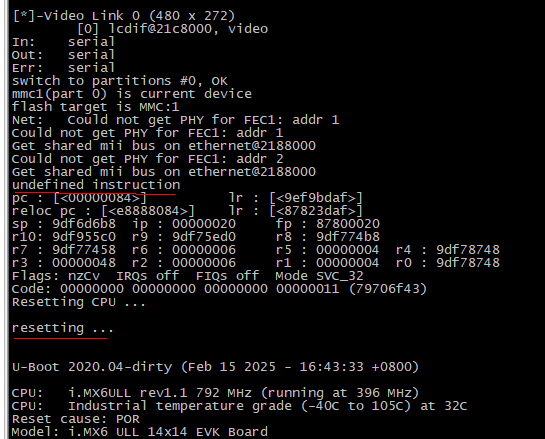

uboot 在第一次运行时发生未定义指令异常错误导致uboot自动复位，截图如下：
在这里插入图片描述

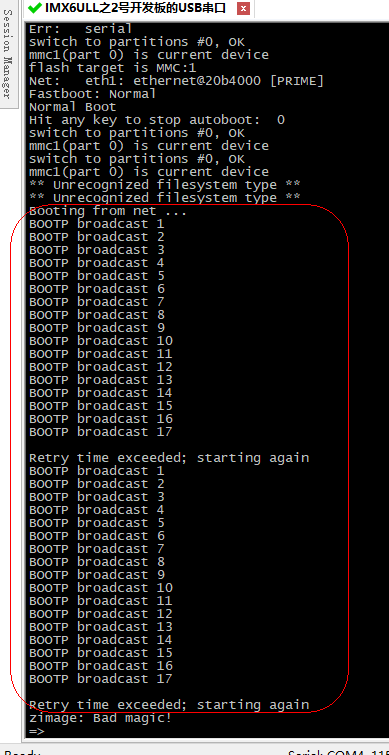

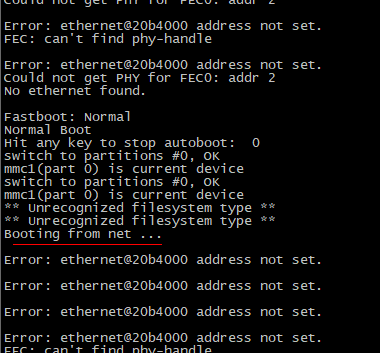

结合第二次运行到同样位置时输出Booting from net ...：
在这里插入图片描述
我的推测如下：
第一次启动时，U-Boot尝试从MMC或SD卡加载内核镜像，但由于找不到有效的内核镜像，导致了undefined instruction错误。第二次启动时，U-Boot通过网络方式启动内核(Booting from net …)，所以没有了第一次的错误。

整个过程中，可以很明显的看出还是网卡的问题，这和我们之前在SD卡中烧写的完整镜像中的u-boot是一样的，所以问题是一样的，所以我们当务之急是要解决网卡的问题。

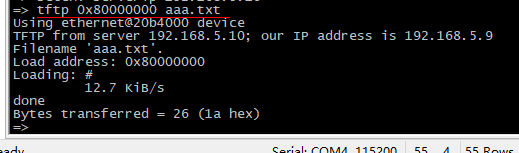

当网卡的问题解决后，我们还可以使用tftp运行内核，并使用网络文件系统NFS挂载文件系统。

所以，现在就去解决网卡的问题吧。

对比公板和开发板的原理图

公板的以太网实现的原理图及相关引脚分析

关于什么叫以太网，详情见 https://blog.youkuaiyun.com/wenhao_ir/article/details/145691255
从上面这篇博文我们可以看出，以太网的主体是MAC层和物理层，而我们这篇博文涉及到的就是MAC(以太网控制器)与物理层芯片的连接，所以本篇博文我们称我们实现的东西为以太网。

这部分内容很多，所以专门写了一篇博文，链接如下：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145663029

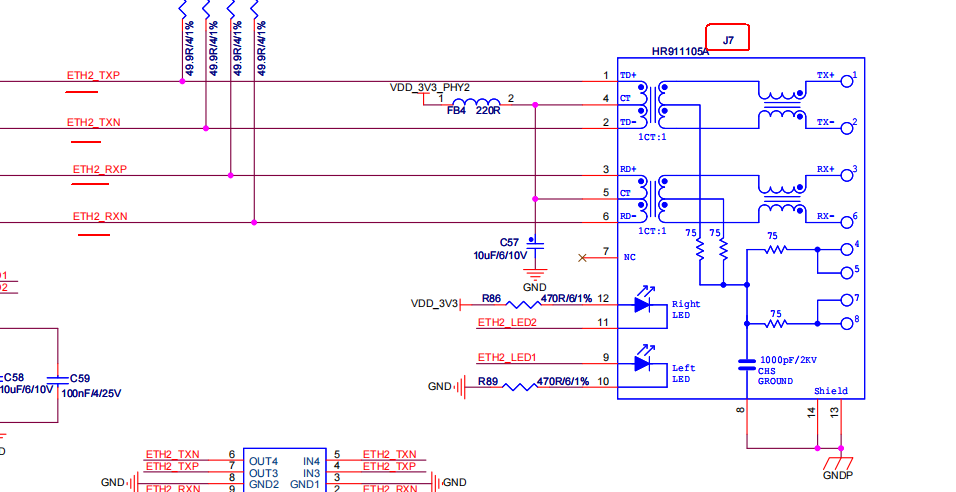

开发板的以太网实现的原理图及相关引脚分析

开发板的原理图的百度网盘下载链接：
https://pan.baidu.com/s/1YUfqZyXACwuNiYB_i5uzSw?pwd=thxh

这部分内容也很多，所以专门写了一篇博文，链接如下：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145699423

开发板与公板不一样而导致要改代码地方

经过在上面两篇博文中仔细分析：发丙两个不同的地方是：

①复位信号来源不一样。
②两个以太网对应的物理层芯片的PHY地址不一样。

具体怎么个不一样法，详情见博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145699423 【搜索“与公板不一样而导致要改代码地方”】

知道了不同的地方后就可以开始改了。

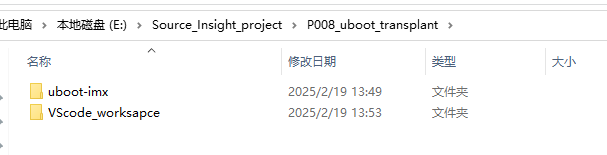

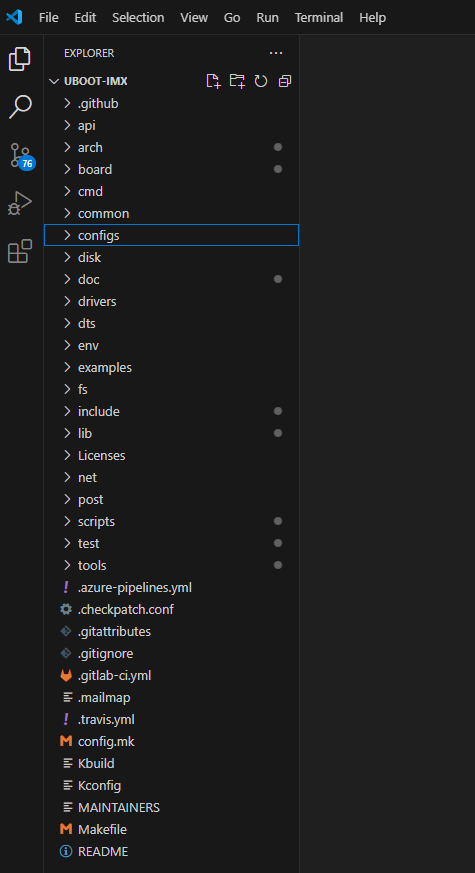

在VScode中打开u-boot的源码

在这里插入图片描述
在这里插入图片描述

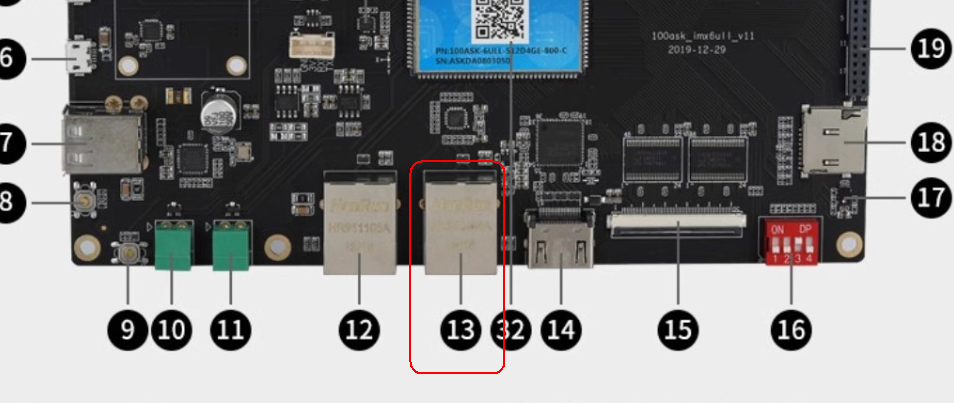

修改u-boot使其能实始化成功开发板上的以太网2

修改配置文件configs\mx6ul_14x14_evk_defconfig

文件configs\mx6ul_14x14_evk_defconfig是配置SD卡启动方式的配置文件。

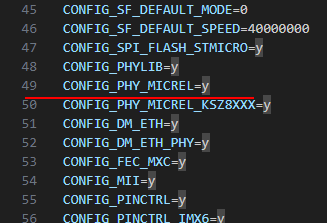

打开文件configs\mx6ul_14x14_evk_defconfig，跳转到第49行：
在这里插入图片描述
把第49行和第50行：

CONFIG_PHY_MICREL=y
CONFIG_PHY_MICREL_KSZ8XXX=y

替换为下面的内容：

CONFIG_PHY_SMSC=y

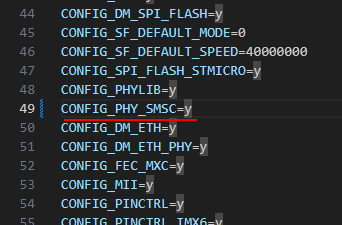

改好之后的截图如下：
在这里插入图片描述
对CONFIG_PHY_SMSC=y这句话的解释如下：

详细解析：

  • CONFIG_PHY_SMSC=y：这条配置项表明，U-Boot 在编译时会启用对 SMSC PHY 驱动的支持。PHY（Physical Layer）是以太网硬件层的一部分，主要负责在物理媒介（如电缆）和高层协议之间传输数据。

    • SMSC PHY 指的是由 SMSC（现在是 Microchip 公司的一个子公司）生产的 PHY 芯片。SMSC 提供了一系列以太网控制器和 PHY 芯片，通常用于嵌入式系统中，以实现网络通信功能。

    • 启用此选项后，U-Boot 会在启动过程中初始化和配置这个 PHY，以便正确地与以太网设备进行通信。

具体作用：

  • 启用 SMSC PHY 驱动：当 U-Boot 启动时，它会初始化 PHY 驱动程序，以确保以太网硬件的物理层能够与上层能正确配合。
  • 配置网络功能：启用此配置后，U-Boot 可以通过网络接口（如以太网）进行更多的操作，比如网络引导（TFTP）或加载文件。

如果没有这个配置，U-Boot 可能无法识别或配置 SMSC PHY 芯片，导致无法正常使用网络接口。

适用场景：

  • 如果你的硬件板子使用了 SMSC PHY 芯片，那么就需要启用这个选项，确保网络功能能够正常工作。

百问网的开发板的物理层芯片LAN8720A的确是 Microchip 公司的，所以咱们这里通过这个设置项启用对 SMSC PHY 驱动的支持。

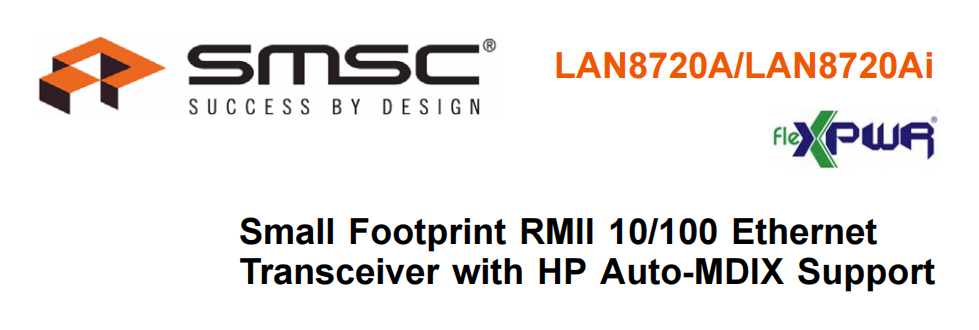

该芯片旧版的Date sheet的截图如下：
在这里插入图片描述

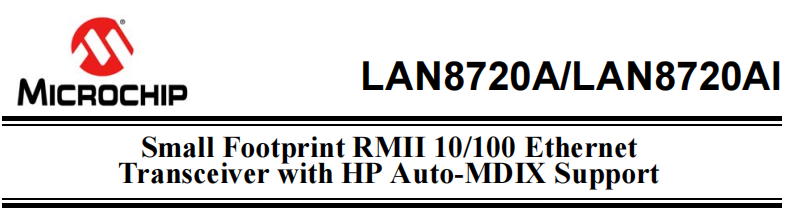

该芯片新版的Date sheet如下：
在这里插入图片描述
可见，的确是Microchip收购买了SMSC这个公司。

u-boot自身是支持很多处理器芯片以及很多物理层芯片的

从这个修改我们还可以看出，u-boot自身是支持很多处理器芯片以及很多物理层芯片的。

修改配置文件configs\mx6ul_14x14_evk_emmc_defconfig

文件configs\mx6ul_14x14_evk_emmc_defconfig`是配置eMMC启动方式的配置文件。

和文件configs\mx6ul_14x14_evk_defconfig的修改一模一样：

把第49行和第50行：

CONFIG_PHY_MICREL=y
CONFIG_PHY_MICREL_KSZ8XXX=y

替换为下面的内容：

CONFIG_PHY_SMSC=y

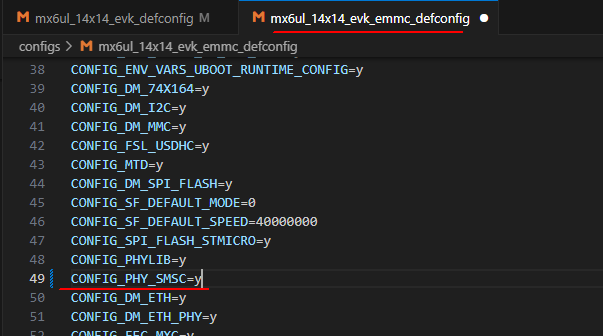

改好之后的截图如下：
在这里插入图片描述

两个配置文件的区别

文件configs\mx6ul_14x14_evk_defconfig和文件configs\mx6ul_14x14_evk_emmc_defconfig有何区别？

答案如下：
文件configs\mx6ul_14x14_evk_defconfig是配置SD卡启动方式的配置文件。
文件configs\mx6ul_14x14_evk_emmc_defconfig`是配置eMMC启动方式的配置文件。

修改设备树文件arch\arm\dts\imx6ul-14x14-evk.dtsi

这里只需要以太网2,所以禁用以太网1

我们让u-boot支持网络是为了利用u-boot支持的TFTP将内核下载到我们的eMMC中，所以在u-boot运行的阶段，我们只需要有一个网口能用就是了，这里我们用以太网2，而不用以太网1。

u-boot也有类似于Linux系统的设备树文件，所以我们修改u-boot的设备树文件实现这一点。

以下是修改设备树文件，实现禁用以太网1。

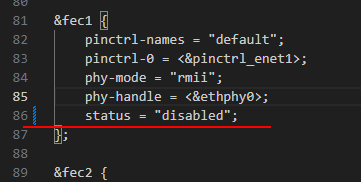

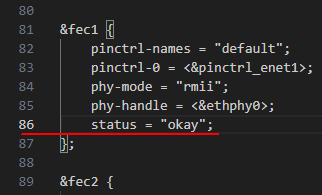

打开设备树文件arch\arm\dts\imx6ul-14x14-evk.dtsi，转到86行：
在这里插入图片描述
把86行的代码由：

status = "okay";

改为：

status = "disabled";

改好之后的截图如下：
在这里插入图片描述
这样就把以太网1给禁用了。

设置复位信号的产生引脚,设置复位过程的持续时间

然后之前我们已经在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145699423 中分析出了，复位信号的产生不一样，在百问网的开发板中，物理层的芯片的复位信号接收引脚是连接到处理器的 SNVS_TAMPER6引脚的，的，我们可以让IMX6ULL的信号GPIO5_IO6路由到引脚 SNVS_TAMPER6，进而产生复位信号。

在设备树对设备的描述中，还有一个问题我们需要知道，那就是复位过程需要多久的时间？这就需要查阅物理层芯片LAN8720的Data sheet了。
物理层芯片LAN8720的Data sheet的百度网盘下载地址如下：
https://pan.baidu.com/s/1ZCVbzF2QH1SYCKOtnvSUWg?pwd=7i7a

关于复位过程需要多久的时间，我在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145749489 中进行了详细分析，实际上就是时间tpurstd的最小值加1，我在博文中分析出了，即26毫秒。

根据上面这两点，我们就可以继续修改u-boot的设备树文件了。

打开设备树文件arch\arm\dts\imx6ul-14x14-evk.dtsi

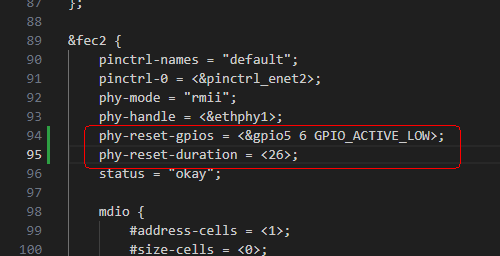

94行左右加入下面的语句：

	phy-reset-gpios = <&gpio5 6 GPIO_ACTIVE_LOW>;
	phy-reset-duration = <26>;

加好之后的截图如下：
在这里插入图片描述

设置两个以太网的物理层芯片的地址

因为前面已经禁用了u-boot初始化以太网1，所以其实这里可以只设置以太网2的物理层芯片地址，但是我还是把两个都设置了吧，也就是几行代码的事。

在博文https://blog.youkuaiyun.com/wenhao_ir/article/details/145699423中我们已经分析了以太网1对应的物理层芯片的PHY地址为0，以太网1对应的物理层芯片的PHY地址为2。而公板中以太网1对应的物理层芯片的PHY地址为2，以太网2对应的物理层芯片的PHY地址为1。

另外还要知道，在u-boot中，把以太网1称为叫ethphy0、把以太网2称为叫ethphy1。

据此我们对u-boot修改如下。

打开u-boot的源码文件arch\arm\dts\imx6ul-14x14-evk.dtsi

找到103行左右的代码：

	mdio {
		#address-cells = <1>;
		#size-cells = <0>;

		ethphy0: ethernet-phy@2 {
			reg = <2>;
			micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET_REF>;
			clock-names = "rmii-ref";
		};

		ethphy1: ethernet-phy@1 {
			reg = <1>;
			micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET2_REF>;
			clock-names = "rmii-ref";
		};
	};

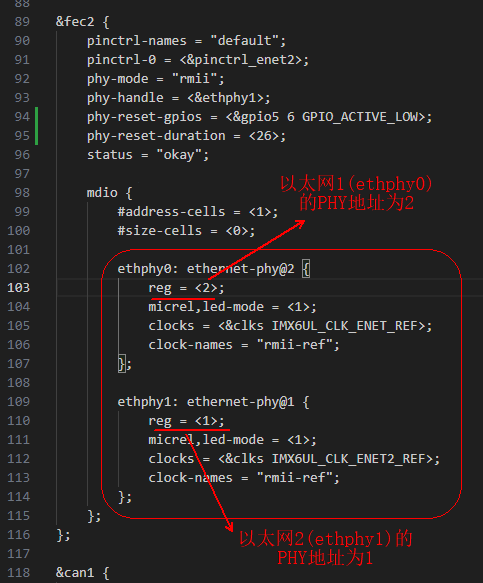

在这里插入图片描述
从上面这段代码中，我们可以看到，公板中的以太网1(ethphy0)使用的PHY地址为2，而以太网2(ethphy1)使用的PHY地址为1，这与我们之前的分析是吻合的。

现在我们百问网的开发板中，以太网1(ethphy0)使用的PHY地址为0，以太网2(ethphy1)使用的PHY地址为1，所以改为下面这样。

	mdio {
		#address-cells = <1>;
		#size-cells = <0>;

		ethphy0: ethernet-phy@2 {
			reg = <0>;
			//micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET_REF>;
			clock-names = "rmii-ref";
		};

		ethphy1: ethernet-phy@1 {
			reg = <1>;
			//micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET2_REF>;
			clock-names = "rmii-ref";
		};
	};

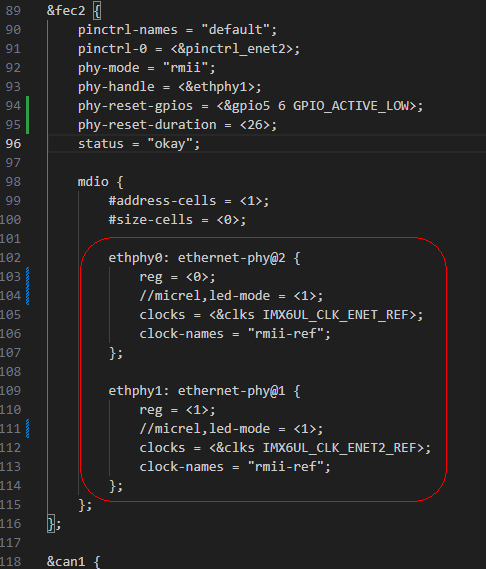

在这里插入图片描述
这样，就把两块物理层芯片的PHY地址设置好了，虽然这里没有使用以太网1(ethphy0)，但我还是顺便给它改好了。

设置GPIO5_IO06的属性

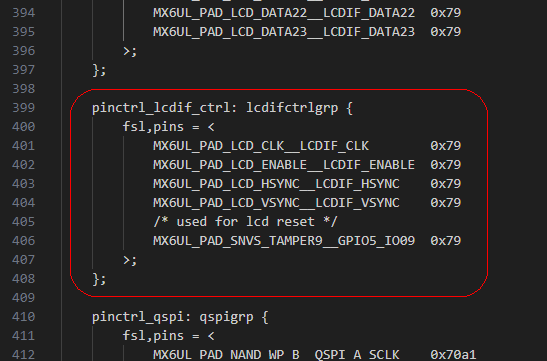

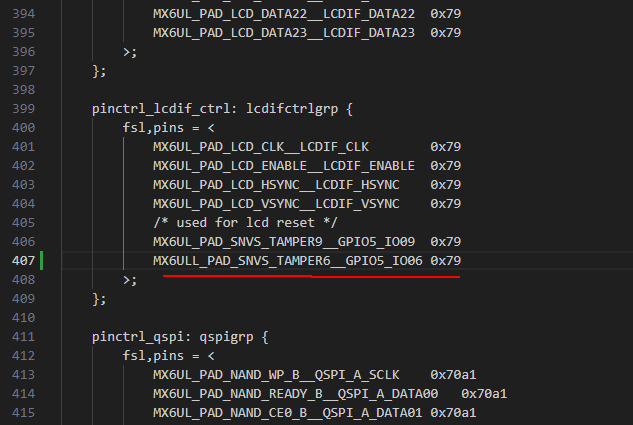

打开u-boot的源码文件arch\arm\dts\imx6ul-14x14-evk.dtsi，翻到第406行代码左右：

	pinctrl_lcdif_ctrl: lcdifctrlgrp {
		fsl,pins = <
			MX6UL_PAD_LCD_CLK__LCDIF_CLK	    0x79
			MX6UL_PAD_LCD_ENABLE__LCDIF_ENABLE  0x79
			MX6UL_PAD_LCD_HSYNC__LCDIF_HSYNC    0x79
			MX6UL_PAD_LCD_VSYNC__LCDIF_VSYNC    0x79
			/* used for lcd reset */
			MX6UL_PAD_SNVS_TAMPER9__GPIO5_IO09  0x79
		>;
	};

在这里插入图片描述
在这里添加下面这行代码：

			MX6ULL_PAD_SNVS_TAMPER6__GPIO5_IO06 0x79

添加之后的截图如下：
在这里插入图片描述
在这里，为什么配置值为0x79，我猜想这是u-boot的代码定义的，这个配置值会被分解成各个寄存器需要的配置值，然后去配置相关的寄存器。

以下是一种分解猜想(注意:只是一种分解猜想,并不代表真实情况)：

  • 0x79 = 0111 1001（二进制）

每一位可以对应以下含义：

  1. 功能选择（前 3 位）
  • 011（前 3位）表示该引脚的复用功能。通常这些位指定该引脚的工作功能，比如是否作为GPIO、I2C、UART等。
    • 011 表示该引脚配置为 GPIO功能（具体取决于映射表，通常是GPIO模式）。
  1. 输入输出类型（接下来的 1 位）
  • 1（第 4 位）表示 推挽输出。
    • 推挽输出意味着该引脚的电流方向可以在高电平和低电平之间切换。
  1. 电平驱动能力（接下来的 1 位）
  • 1（第 5 位）表示该引脚的驱动能力为 高驱动能力。
    • 高驱动能力可以确保该引脚能够提供较高的输出电流。
  1. 上拉/下拉电阻（接下来的 2 位）
  • 00（第 6 和第 7 位）表示没有配置上拉/下拉电阻。
    • 00 通常表示 无上拉/下拉电阻（即浮空输入）。
  1. 输出电平（接下来的 1 位）
  • 1（第 8 位）表示该引脚是 输出。
    • 这个配置保证该引脚在硬件上是一个输出引脚。

注意：以上只是一种分解猜想,并不代表真实情况。

另外，还要注意为什么是在对lcd的引脚控制中去初始化这个GPIO口，你要这样想，干嘛去认那个死理呢，在lcd的引脚控制中去初始化这个GPIO口不还是能达到我们初始化它的目的吗？

对软复位函数phy_reset()的完善

在百问网提供的教程和代码中，还对u-boot的文件drivers\net\phy\phy.c中的软复位函数phy_reset进行了修改完善。

在进行完善前，我们需要先了解下面两个知识点：

①首先我们要了解下物理层芯片LAN8720A的软复位操作的相关知识，这一点我写在另外的博文中了，链接为 https://blog.youkuaiyun.com/wenhao_ir/article/details/145749489 【搜索关键词“物理层芯片LAN8720A的软复位操作”】

②了解了物理层芯片LAN8720A的软复位操作的相关知识后，你还需要知道物理层芯片LAN8720A的软复位操作可能存在的异常是什么？解决方法是什么？关于这些，仍然请看我的另一篇博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145749489 【搜索关键词“软复位操作中存在的异常情况及解决方法”】

了解了上面的两个知识点后：我们再来看百问网教程中提供的对软复位函数phy_reset()的完善是怎么操作的。

百问网教程中提供的对软复位函数phy_reset()的完善方法如下：

打开文件 \uboot-imx\drivers\net\phy\phy.c

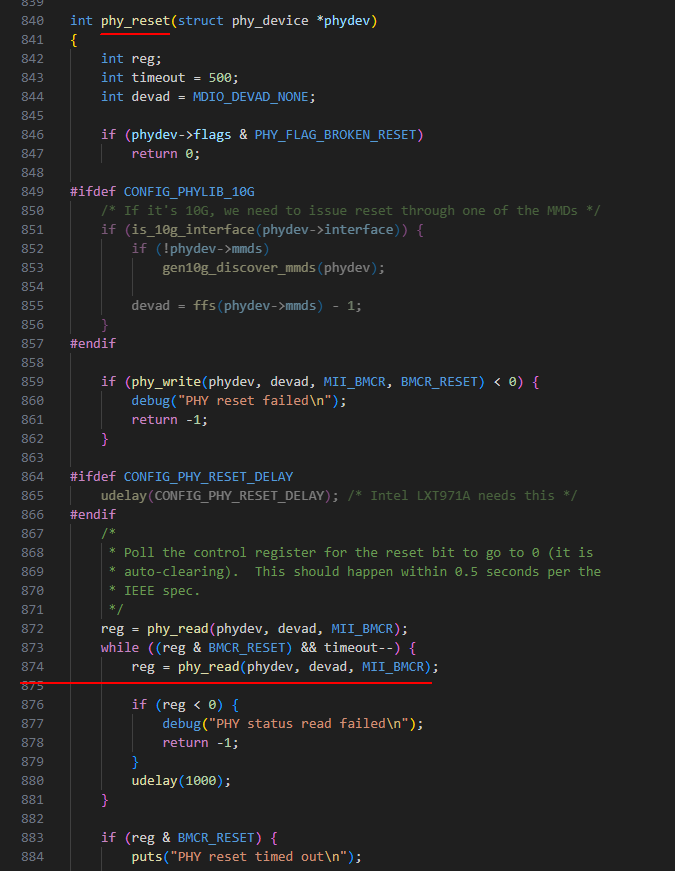

然后搜索genphy_config_aneg，跳转到函数phy_reset()所在的大约863行或874处：
在这里插入图片描述
在while循环中的代码：

reg = phy_read(phydev, devad, MII_BMCR);

的前面加上下面这两行代码：

	    phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, BMCR_RESET);
		udelay(1000);

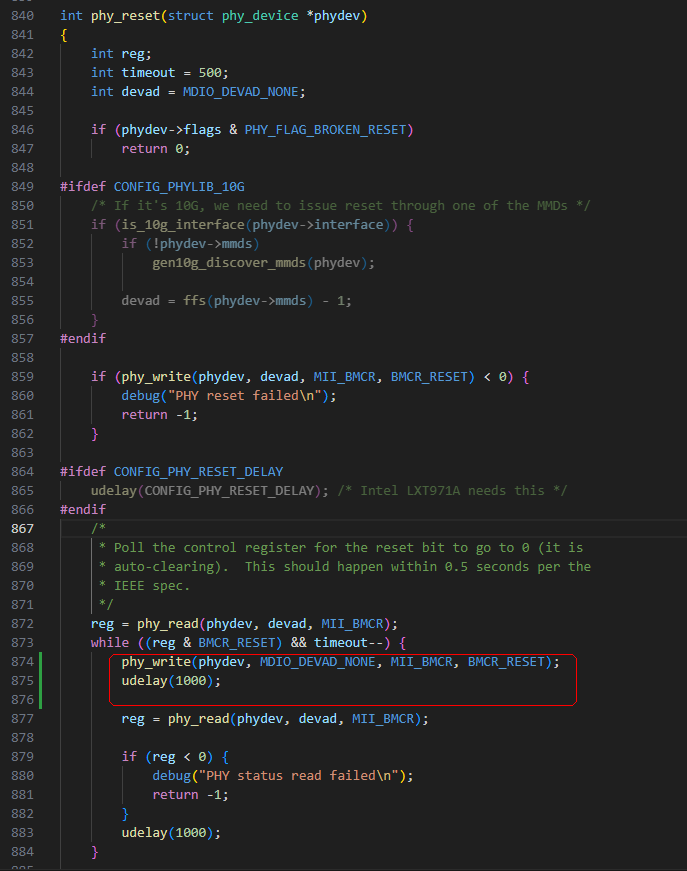

修改之后的代码如下：
在这里插入图片描述
所以while循环就变成了下面的代码：

	while ((reg & BMCR_RESET) && timeout--) {
	    phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, BMCR_RESET);
		udelay(1000);

		reg = phy_read(phydev, devad, MII_BMCR);

		if (reg < 0) {
			debug("PHY status read failed\n");
			return -1;
		}
		udelay(1000);
	}

这段代码的解释如下：

这段代码是 PHY 复位操作 中的一个循环部分，主要用于监控 基本控制寄存器（BMCR） 中的 复位位（BMCR_RESET），直到复位完成或者超时。下面是对这段代码的详细解释：

  1. while 循环条件
while ((reg & BMCR_RESET) && timeout--) {
  • reg & BMCR_RESET：这是在检查 BMCR_RESET 位 是否仍然为 1，表示 PHY 是否仍在复位过程中。如果该位为 1，表示 PHY 还在复位中，循环会继续。
  • timeout--：这是一个超时机制，timeout 初始值为 500，每次循环时会递减。如果 timeout 减少到 0，表示复位操作超时，循环结束。

因此，while 循环的目的是：每次检查复位位是否仍然为 1（表示复位未完成），并通过 timeout 机制确保不会无限等待复位完成。

  1. 重新写入复位位
phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, BMCR_RESET);
  • 如果复位位 (BMCR_RESET) 仍然为 1，代码会再次写入 BMCR_RESET 位，强制 PHY 继续保持复位状态。
  • 这种操作是为了确保 PHY 继续执行复位操作，某些 PHY 芯片可能会出现复位位一直为1的异常，此时就需要反复写入复位命令才能保证复位完成。详情请查看我的另一篇博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145749489 【搜索关键词“软复位操作中存在的异常情况及解决方法”】
  1. 延时等待
udelay(1000);
  • udelay(1000) 会引入 1 毫秒的延时。
  • 这个延时的作用是为了给 PHY 足够的时间完成复位操作，避免在复位过程中频繁读取寄存器而导致问题。复位操作需要一定的时间，延时确保复位过程中的状态能被正确读取。
  1. 读取 PHY 状态
reg = phy_read(phydev, devad, MII_BMCR);
  • phy_read(phydev, devad, MII_BMCR) 会读取 BMCR 寄存器 的值，并将其存储在 reg 变量中。这个值包含了当前 PHY 的控制状态，包括复位位。
  • 通过读取 BMCR 寄存器，程序检查 PHY 复位是否完成。
  1. 错误检查
if (reg < 0) {
    debug("PHY status read failed\n");
    return -1;
}
  • 如果读取寄存器时出现错误（reg < 0），则打印调试信息 "PHY status read failed"，并返回错误代码 -1，表示读取失败。
  1. 再次延时
udelay(1000);
  • 在每次读取和判断后，再次引入 1 毫秒的延时，以确保操作的稳定性。
  1. 退出条件：超时检查
if (reg & BMCR_RESET) {
    puts("PHY reset timed out\n");
    return -1;
}
  • 如果在 timeout 次循环后，BMCR_RESET 位 仍然为 1，表示复位操作没有在规定时间内完成，程序会打印 "PHY reset timed out"，并返回错误代码 -1。

小结：
这段代码的目的是确保 PHY 在复位操作过程中按预期完成复位。它会反复检查 BMCR_RESET 位，并在超时前重新写入复位命令，直到复位位被清除（表示复位完成），或者达到超时次数。通过这个机制，函数能够可靠地等待 PHY 复位完成，或者在复位失败时报告超时错误。

完善物理层芯片在软复位后的自动协商配置

在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145699423 中，我们知道了百问网的开发板中在物理层芯片LAN8720A硬复位后，是启用了自动协商模式(Auto-negotiation)的【通过MODE[2:0] 配置带实现的】，也就是说我们是希望使用自动协商模式(Auto-negotiation)的。但是自动协商模式(Auto-negotiation)不是光通过MODE[2:0] 配置带就能实现的，它还需要进行进一步配置(比如广告自己能支持的双工模式和速率信息)。

在u-boot的驱动文件drivers\net\phy\phy.c中，提供了对自动协商模式(Auto-negotiation)的进一步配置。这个函数在公板提供的u-boot中的源代码如下：

/**
 * genphy_config_aneg - restart auto-negotiation or write BMCR
 * @phydev: target phy_device struct
 *
 * Description: If auto-negotiation is enabled, we configure the
 *   advertising, and then restart auto-negotiation.  If it is not
 *   enabled, then we write the BMCR.
 */
int genphy_config_aneg(struct phy_device *phydev)
{
	int result;

	if (phydev->autoneg != AUTONEG_ENABLE)
		return genphy_setup_forced(phydev);

	result = genphy_config_advert(phydev);

	if (result < 0) /* error */
		return result;

	if (result == 0) {
		/*
		 * Advertisment hasn't changed, but maybe aneg was never on to
		 * begin with?  Or maybe phy was isolated?
		 */
		int ctl = phy_read(phydev, MDIO_DEVAD_NONE, MII_BMCR);

		if (ctl < 0)
			return ctl;

		if (!(ctl & BMCR_ANENABLE) || (ctl & BMCR_ISOLATE))
			result = 1; /* do restart aneg */
	}

	/*
	 * Only restart aneg if we are advertising something different
	 * than we were before.
	 */
	if (result > 0)
		result = genphy_restart_aneg(phydev);

	return result;
}

其注释摘取如下：

/**
 * genphy_config_aneg - restart auto-negotiation or write BMCR
 * @phydev: target phy_device struct
 *
 * Description: If auto-negotiation is enabled, we configure the
 *   advertising, and then restart auto-negotiation.  If it is not
 *   enabled, then we write the BMCR.
 */

这段注释的解释如下：

这段注释是对 genphy_config_aneg 函数的简要说明，描述了该函数的功能以及根据是否启用了自动协商（auto-negotiation）来执行不同操作的逻辑。下面是详细解释：

  1. 函数功能说明

    genphy_config_aneg - restart auto-negotiation or write BMCR
@phydev: target phy_device struct
    • 函数名称：genphy_config_aneg
    • 参数：@phydev 是一个指向 phy_device 结构体的指针，表示目标 PHY 设备。
    • 简要描述：该函数的功能是根据当前的自动协商配置，执行两种操作之一：
      • 如果启用了自动协商，则配置广告信息并重新启动自动协商。
      • 如果未启用自动协商，则直接写入 基本控制寄存器（BMCR）。

  2. 详细描述

Description: If auto-negotiation is enabled, we configure the
advertising, and then restart auto-negotiation. If it is not
enabled, then we write the BMCR.
  • 如果启用了自动协商：
    • 首先，配置 PHY 广告信息。广告信息通常包括 PHY 支持的速率、双工模式等，这些信息将用于自动协商过程。
    • 配置完广告信息后，重新启动自动协商。这意味着 PHY 会开始与对端设备协商，决定最佳的速率和双工模式。
  • 如果未启用自动协商：
    • 如果自动协商被禁用，函数会直接写入 BMCR（基本控制寄存器）。BMCR 寄存器控制PHY的一些基本功能，如速率、双工模式、复位等。

总结：

  • genphy_config_aneg 函数的目的是根据是否启用自动协商，选择适当的操作：
    1. 启用自动协商时，配置广告信息并重启自动协商。
    2. 未启用自动协商时，直接写入控制寄存器 BMCR 来配置固定的速率和模式。

该注释简要地概括了该函数的两个主要功能路径，并清晰地指出了自动协商启用和禁用时的不同处理方式。

但是这个函数还需要完善一下，才能适配物理层芯片LAN8720A的自动协商设置，具体来说，就是经实践证明，在运行函数 genphy_config_aneg 前，还需先执行一次软复位操作才能确保配置没问题。注意，在执行软复位之前，之前的配置信息早已保存在函数的参数struct phy_device *phydev中了，之前的某些配置信息应该是通过由引脚MDIO 和引脚MDC构成的“SMI(Serial Management Interface)”接口来读取的。

了解了我们要干什么和为什么要这么干后，我们我们就容易理解下面对u-boot的代码的修改和添加了。

打开文件 \uboot-imx\drivers\net\phy\phy.c

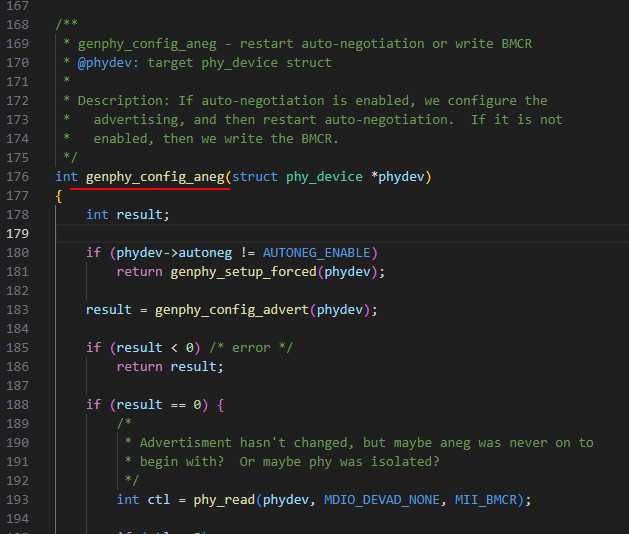

然后搜索genphy_config_aneg，跳转到大约176行：
在这里插入图片描述
在函数genphy_config_aneg的开头添加下面的代码：

    int rc;

    do{
        phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, BMCR_RESET);
        udelay(1000);
        rc=phy_read(phydev, MDIO_DEVAD_NONE, MII_BMCR);
        udelay(1000);

    }while(rc&BMCR_RESET);

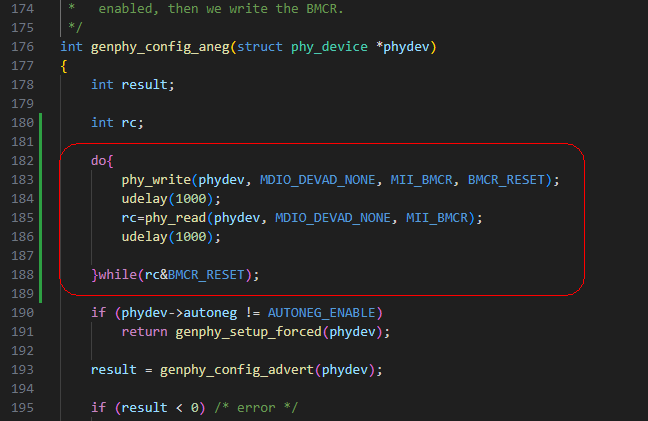

加上上面的代码之后的截图如下：
在这里插入图片描述
这段代码的解释我实际上已经在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145749489 中解释得很清楚了，详情请搜索关键词“软复位操作中存在的异常情况及解决方法”。

设置以太网2的MAC地址

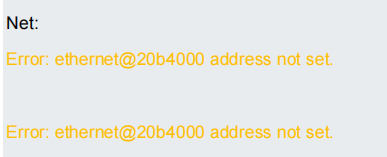

如果这里不设置MAC地址，那么在u-boot启动后，会出现下面的提示：
在这里插入图片描述
当然你可以在u-boot启动后，运行下面的命令手动设置以太网的MAC地址，并保存到eMMC中，

setenv eth1addr 00:01:3f:2d:3e:4d
saveenv
reset

这里要说明下，为什么是eth1addr，而不是eth2addr，原因是在u-boot中eth0对应IMX6ULL的以太网1，eth1对应IMX6ULL的以太网2。

但是我们不希望每次烧写了u-boot后都这样去设置，所以不妨把MAC写到u-boot中。

修改方法如下：

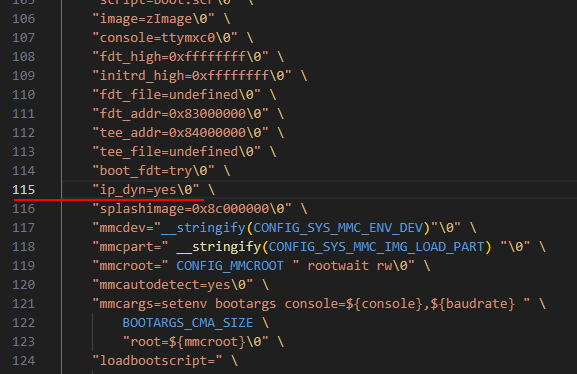

打开文件 include\configs\mx6ullevk.h，定位到115行左右：
在这里插入图片描述
在代码

	"ip_dyn=yes\0" \

的后面加上代码：

	"eth1addr=00:01:3f:2d:3e:4d\0" \

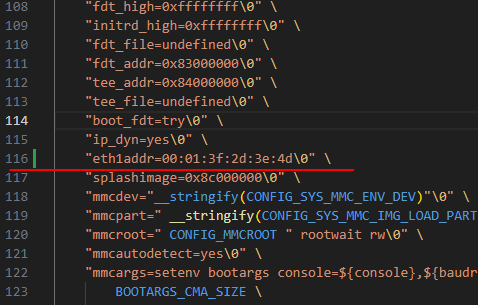

加上之后的代码截图如下：
在这里插入图片描述

重新编译u-boot

把修改后的u-boot源码打包复制到Ubuntu中：
在这里插入图片描述
然后解压出来：
在这里插入图片描述
然后打开终端，按上面第一次编译时的步骤，执行下面的命令进行编译：

make distclean

在这里插入图片描述

chmod +x ./scripts/check-config.sh

在这里插入图片描述

make mx6ull_14x14_evk_emmc_defconfig

在这里插入图片描述

make -j4

在这里插入图片描述
此时生成的u-boot镜像文件的百度网盘下载地址如下：
https://pan.baidu.com/s/1_Wyk36d3dnABZMK4R-MaFg?pwd=ik1k

u-boot镜像文件再次烧写到eMMC中

烧写工具的原理和详细使用见下面这篇博文：
https://blog.youkuaiyun.com/wenhao_ir/article/details/145653414

由于之前已经把驱动这些安装好了，所以可以像下面这样操作。

把目录100ask_imx6ull_pro开发板系统烧写工具\files下的文件u-boot-dtb.imx替换为编译u-boot时生成的镜像文件u-boot-dtb.imx。

此时准备烧写的u-boot镜像文件的百度网盘下载地址如下：
https://pan.baidu.com/s/1_Wyk36d3dnABZMK4R-MaFg?pwd=ik1k

在这里插入图片描述
在这里插入图片描述
把板子设置为USB启动的方式如下：
在这里插入图片描述
打开板子的电源…

打开板子的烧写工具…
在这里插入图片描述
在这里插入图片描述
切换到专业版界面上，然后点击运行按钮：
在这里插入图片描述
运行之后由于之前已经完成了相关设备驱动的安装，所以马上显示为“固件已运行”。

在这里插入图片描述
切换到“基础版”界面，因为是对百问网的IMX6ULL_PRO开发板作操作嘛，然后点击下图中的“更新 Uboot”：
在这里插入图片描述
烧写成功后的界面如下：
在这里插入图片描述
烧写完成后请按下面的步骤顺序操作：
①关闭Winows上百问网提供的烧写工具；
②关闭开发板的电源；
③开发板设为eMMC启动方式；
④打开串口终端；
⑤启动开发板，观察u-boot的运行情况。

烧写完成后首先关闭烧写工具，然后关闭开发板电源，烧写完成后关闭开发板电源，烧写完成后关闭开发板电源，，然后关闭烧写工具，接着设置开发板为eMMC启动方式，打开串口即可看到终端有u-boot的运行信息了。

把开发板的网线插好

我们需要找到我们该把网线插到哪个网口上，我们用的是以太网2，我们查看原理图，发现以太网2的插座是J7，相关原理图如下：
在这里插入图片描述

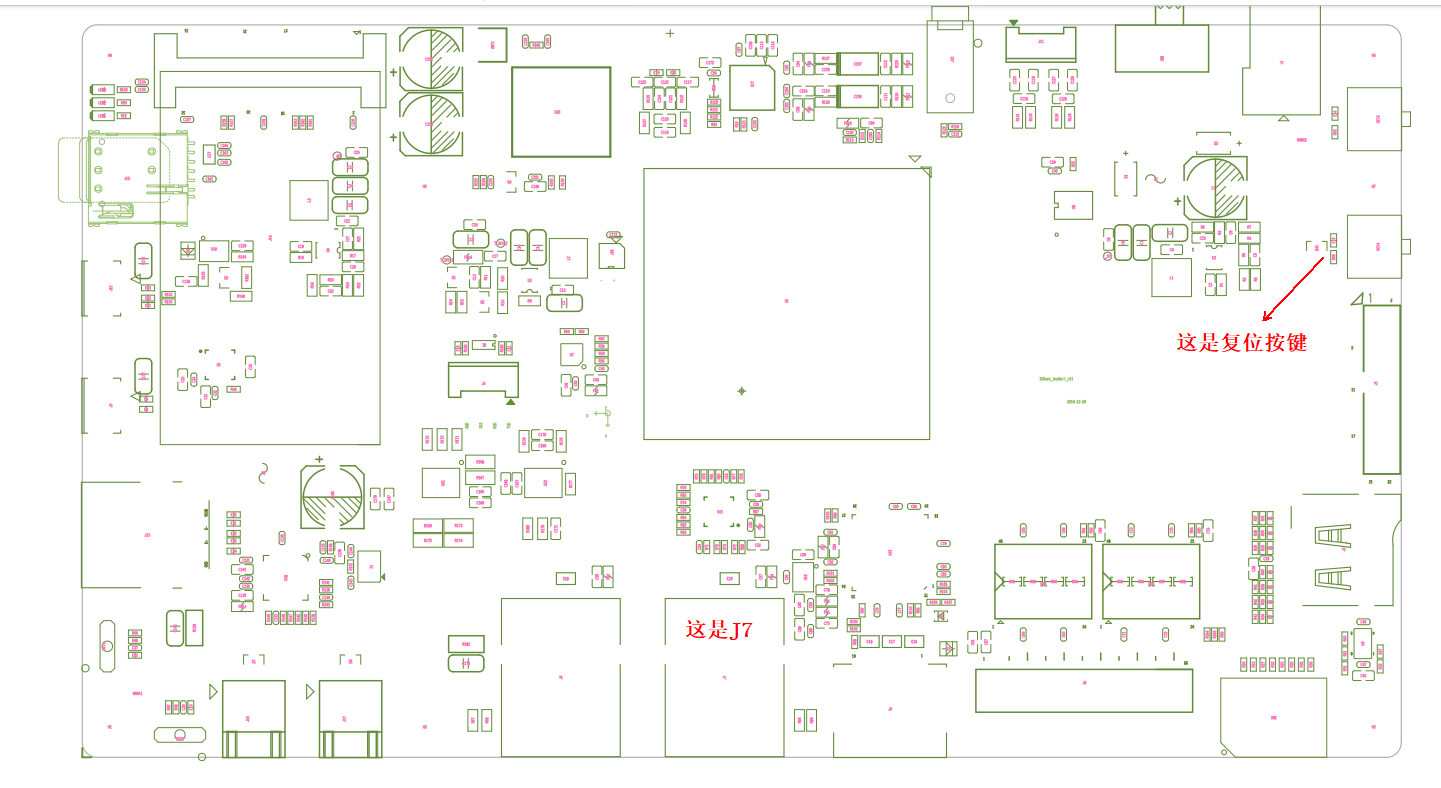

然后我们通丝印图查看J7在板子上的哪里：
在这里插入图片描述
可见如果人面向两个网口，那么右边那个网口是以太网2，即下面图中的13：
在这里插入图片描述
把网线插到编号为13的这个网口上。
在这里插入图片描述

运行第二次烧写到烧写到eMMC中的u-boot,并观察分析运行情况

在上上一部中烧写u-boot到eMMC成功后，请按下面的步骤顺序操作：

1、关闭Winows上百问网提供的烧写工具；

2、关闭开发板的电源；

3、开发板设为eMMC启动方式；
在这里插入图片描述

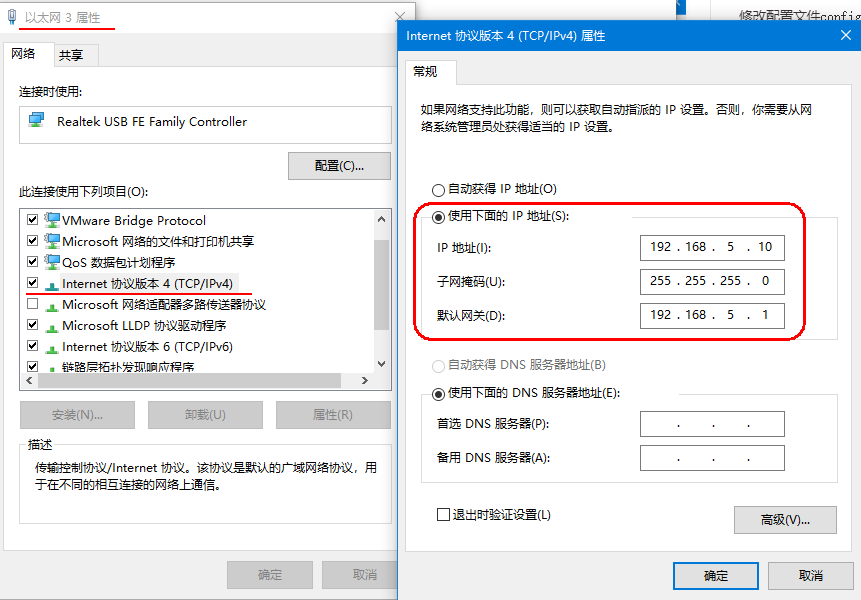

4、确认USB网口按下图进行了设置：
在这里插入图片描述

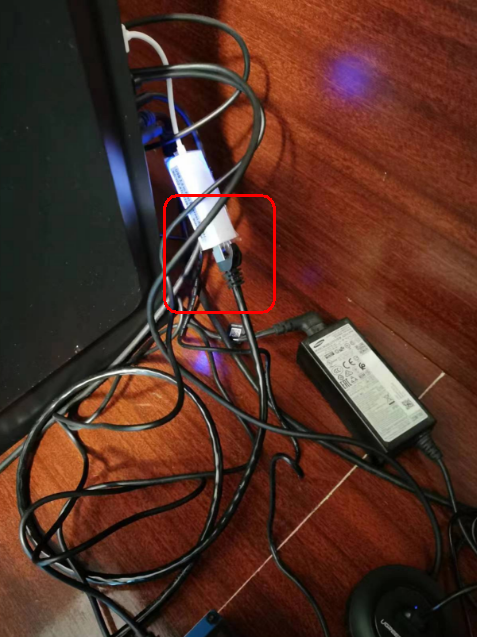

5、确认网线的一端插到USB网口上了：
在这里插入图片描述

6、确认网线的另一端插到开发板的网口2上了；
在这里插入图片描述

7、打开串口终端；

8、启动开发板，观察u-boot的运行情况。

运行情况如下：

U-Boot 2020.04-dirty (Feb 21 2025 - 15:50:48 +0800)

CPU:   i.MX6ULL rev1.1 792 MHz (running at 396 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 29C
Reset cause: POR
Model: i.MX6 ULL 14x14 EVK Board
Board: MX6ULL 14x14 EVK
DRAM:  512 MiB
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
Loading Environment from MMC... *** Warning - bad CRC, using default environment

[*]-Video Link 0 (480 x 272)
        [0] lcdif@21c8000, video
In:    serial
Out:   serial
Err:   serial
switch to partitions #0, OK
mmc1(part 0) is current device
flash target is MMC:1
Net:   eth1: ethernet@20b4000 [PRIME]
Fastboot: Normal
Normal Boot
Hit any key to stop autoboot:  0
switch to partitions #0, OK
mmc1(part 0) is current device
switch to partitions #0, OK
mmc1(part 0) is current device
** Unrecognized filesystem type **
** Unrecognized filesystem type **
Booting from net ...
BOOTP broadcast 1
BOOTP broadcast 2
BOOTP broadcast 3
BOOTP broadcast 4
BOOTP broadcast 5
BOOTP broadcast 6
BOOTP broadcast 7
BOOTP broadcast 8
BOOTP broadcast 9
BOOTP broadcast 10
BOOTP broadcast 11
BOOTP broadcast 12
BOOTP broadcast 13
BOOTP broadcast 14
BOOTP broadcast 15
BOOTP broadcast 16
BOOTP broadcast 17

Retry time exceeded; starting again
BOOTP broadcast 1
BOOTP broadcast 2
BOOTP broadcast 3
BOOTP broadcast 4
BOOTP broadcast 5
BOOTP broadcast 6
BOOTP broadcast 7
BOOTP broadcast 8
BOOTP broadcast 9
BOOTP broadcast 10
BOOTP broadcast 11
BOOTP broadcast 12
BOOTP broadcast 13
BOOTP broadcast 14
BOOTP broadcast 15
BOOTP broadcast 16
BOOTP broadcast 17

Retry time exceeded; starting again
zimage: Bad magic!
=>

异常情况如下图中红框所示：
在这里插入图片描述
出现这个原因是此时咱们的USB网卡与开发板之间的网络连接并不支持用BOOTP协议(即后来的DHCP协议)来动态获取IP、网关等网络配置信息。

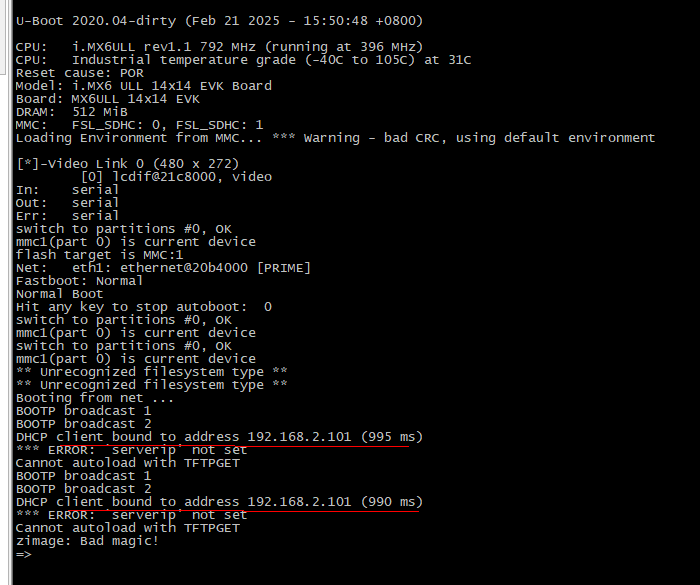

如果你把开发板连接到路由器的LAN口，路由器里是有DHCP服务的，所以是可以通过BOOTP协议(即后来的DHCP协议)来动态获取IP、子网掩码、网关等网络配置信息。把开发板连接到路由器的LAN口的u-boot启动截图如下：
在这里插入图片描述
我们这里不用管这个异常，仍然保持我们的开发板直接与USB网卡相连即可，因为后面我们可以通过u-boot的命令行手动设置IP地址、子网掩码、网关地址、TFTP服务器地址等，接下来的内容我们就来进行手动设置。

手动设置u-boot的以太网的IP地址、子网掩码、网关信息、TFTP服务器地址

请按照博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/145814363 记录的方法进行设置和测试。

当最终测试TFTP能成功下载文件到指定内存位置时，便证明测试成功了。

测试成功的截图如下：
在这里插入图片描述

这样我们的u-boot便移植完成了。

附整个过程中各阶段的u-boot压缩文件

从FSL Yocto Project Community BSP中提取出的u-boot源码

百度网盘下载链接：
https://pan.baidu.com/s/1YgJPge5JMOf2HkKm_gQB7Q?pwd=ytut

将从FSL Yocto Project Community BSP中提取出的u-boot源码在未修改前进行了编译构建

百度网盘下载链接：
https://pan.baidu.com/s/1yqTSAfMVJ8VwQy1jFz0JHA?pwd=b2es

自己修改好的u-boot源码

百度网盘下载链接：
https://pan.baidu.com/s/1lvOsiapS0lx_Z42nHbsmVg?pwd=57qe

将自己修改好的u-boot源码进行了编译构建

百度网盘下载链接：
https://pan.baidu.com/s/1LT5NJlbUy6MKAhDqmeYBTg?pwd=ar4y

百问网提供的修改好的u-boot源码

百度网盘下载链接：
https://pan.baidu.com/s/1EXF8OxPOBDGE0UnPqQr-Qg?pwd=p9a1

两个阶段的u-boot镜像文件

FSL Yocto Project Community BSP中的u-boot代码生成的镜像的百度网盘下载地址：
https://pan.baidu.com/s/1rmyO7zWG4oDP8neWJtvWjQ?pwd=9d28

自己对u-boot进行修改后生成的u-boot镜像的百度网盘下载地址：
https://pan.baidu.com/s/1_Wyk36d3dnABZMK4R-MaFg?pwd=ik1k

IMX6ULL---Yocto制作U-Boot
weixin_42162924的博客
04-22 1232
IMX6ULL---Yocto制作U-Boot
2.1【Linux系统移植之一】：移植U-Boot（制作u-boot.bin文件）
Ace's Blog
06-08 4473
文章目录一、下载源码、编译源码二、修改源码（适配自己的开发板）2.1 拷贝配置文件2.2 拷贝头文件2.3 拷贝开发板对应板级文件夹三、编译新的U-Boot（自己开发板的U-Boot）四、烧写U-Boot到SD卡，启动U-Boot五、U-Boot命令 备注：本文以正点原子imx6ull芯片Alpha开发板为例。参考《正点原子嵌入式linux驱动开发指南V1.4.pdf》整理的笔记。 一、下载源码、编译源码 该步骤的作用是：测试源码是否可以正常编译 ARM芯片官网下载对应的U-BOOT，并解压 tar
【移植03】修改移植`FSL Yocto Project Community BSP`用到的Linux内核源码并增加触摸屏、蓝牙、wifi的驱动程序,使其能适配百问网(100ask)的开发板
最新发布
昊虹AI笔记
03-01 1443
本篇博文承接我的上一篇博文上一篇博文中已经实现u-boot的成功移植了，这篇博文就继续移植Linux内核。至此，我们就把蓝牙的驱动也移植到内核中了，从中我们可以看到，这个蓝牙驱动的实现关键是加载相应的二进制固件文件，整个过程我们没有去写什么驱动代码，也没有去复制粘贴什么源代码文件。
fsl-yocto-3.10.17_1.0.0.tar.gz
04-18
fsl-yocto-3.10.17_1.0.0.tar.gz 包含《Freescale_Yocto_Project_User's_Guide》、《Freescale_XServer_Video_Driver_User's_Guide》以及 i.MX6 相关文档。
i.MX6ULL移植NXP官方uboot2020.04_5.4.47_2.2.0
海上没有钢琴师o的博客
10-30 2331
大家可能听过 DM9000 这个网络芯片，在一些没有内部 MAC 的 CPU 中，比如三星的 2440，4412 等，就会采用 DM9000 来实现联网功能。把网线连接至 NET2 接口,执行 DHCP 命令，会发现一直多次获取，直到最后提示 Abort 异常退出，并未能成功获取到 IP 地址，此时可以根据芯片手册或者逻辑分析仪来确认复位时序等操作是否符合芯片要求，这里由于之前调试过此芯片知道 需要进行多次芯片软复位才可以，参考下述修改来修改 phy 函数，发送复位命令到 lan8720a 芯片。
Linux驱动之系统移植----uboot移植(有设备树版本),完整移植.
qq_40684669的博客
01-07 3120
linux驱动uboot移植, 针对网络驱动, phy驱动 设备树的修改
【uboot】imx6ull uboot 2020.04源码下载和编译环境配置
ZHONGCAI0901的博客
06-04 4249
文章目录1. 获取 ARM 官方交叉编译工具链2. imx6ull uboot源码下载3. imx6ull uboot编译 1. 获取 ARM 官方交叉编译工具链 在ubuntu linux环境下编译imx6ull uboot源码时，需要安装对应版本的交叉编译工具链。IMX6ULL的CPU是 32bit ARM v7架构并支持硬件浮点，所以下载 AArch32版本工具链后缀为gnueabihf，地址如下： https://developer.arm.com/tools-and-software/open-s
yocto创建自己的machine
不积极分子
02-14 1530
如何创建自己的machine
fsl-arm-yocto-bsp-imx-4.1-krogoth.zip
08-18
"fsl-arm-yocto-bsp-imx-4.1-krogoth"这个压缩包就是为飞思卡尔ARM架构的IMX系列处理器设计的Yocto BSP，适用于Yocto项目Krogoth版本。 Yocto项目的核心组件包括BitBake、OpenEmbedded Core、 Poky等。BitBake是一...
精选资源
fsl-yocto-L4.1.15_2.1.0-ga.tar.gz
06-26
标题 "fsl-yocto-L4.1.15_2.1.0-ga.tar.gz" 提供的信息表明这是一个基于Yocto项目构建的软件发行版，针对NXP（飞思卡尔）IMX6系列处理器，具体版本为Linux内核4.1.15，Yocto版本为2.1.0，且被标记为“ga”（General ...
Linux以太网卡架构解析-MAC层和PHY层
飞翔de刺猬
06-29 1万+
引子 最近，在调试基于Freescale IMX6UL板子的以太网口时，遇到了一个奇怪的问题：网口插拔时，系统检测不到Link Down、Link UP事件。并且，在使用ifconfig eth0 up，然后再ifconfig eth0 down时，会提示： $ sudo ifconfig eth0 up $ sudo ifconfig eth0 down ifconfig: SIOCSIFFLAGS: No such device 首先，可以确定的是，以太网PHY芯片驱动可以正确加载，这说明芯片的DTS
macb e000b000.ethernet :01 no PHY found 问题的解决方法
qq_15270979的博客
09-18 1万+
使用petalinux 2017.1 生成zynq 7020 的Linux镜像问题现象： 1. uBoot 中Ethernet PHY rtl8211e 工作正常，但是Linux 启动后无法找到eth0 2. Linux系统启动时提示：macb e000b000.ethernet :01 no PHY found
Linux网卡异常问题：ethernet eth0: no PHY
无语僧
03-07 2万+
平台：IMX6Q系统：Linux V3.14.28异常日志信息如下：Configuring network interfaces... [    7.228356] fec 2188000.ethernet eth0: no PHY, assuming direct connection to switch[    7.236055] libphy: PHY fixed-0:00 not foun...
IMX6ULL - 移植uboot-imx_v2020.04_5.4.70_2.3.0
zzssdd2的博客
10-17 2526
作者：zzssdd2 E-mail：zzssdd2@foxmail.com 一、说明 主机系统：Ubuntu 20.04.3 LTS 开发板：TOPEET-IMX6ULL Uboot版本：imx_v2020.04_5.4.70_2.3.0 交叉编译器：gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf 二、环境搭建 2.1、uboot源码 获取NXP维护的uboot源码： git clone https://source.codeaurora.
i.MX6网卡驱动程序fec.c的分析（AR8035网卡驱动程序的详细分析）之二
厚积薄发
01-09 5962
今天接着分析上次没有分析完的i.MX6网卡驱动程序。上一篇分析了iMX6网卡驱动程序的driver与device的加载过程（点击可以查看上一篇文章），这篇我们来分析一下MAC层，物理层接口以及1588协议支持的代码。 首先分析MAC层的初始化函数fec_enet_init()：、 /* * XXX: We need to clean up on failure exits here.
imx6开发环境搭建之yocto全记录(L4.1.15_2.0.0)
热门推荐
拖杀猪刀的
07-25 3万+
    最近才开始玩imx6，本来是不打算搞yocto的，毕竟有官方渠道可以下载uboot和kernel（下面会说到），为什么要干这种吃力不讨好的事情？然而当我玩到了qt5移植的时候，却发现网上各种imx6移植qt5的方法都不好（移植都是成功的，包括OpenGL，然而却跑不了eglfs）。折腾了几天之后我就死心了，决定搭建yocto环境，记录如下： 1，准备搭建yocto环境。 1.1，安装ubu...
嵌入式系统定制工具—yocto_project使用心得
yang blog
12-14 2万+
1.yocto_project是什么？ Yocto Project是一个开源协作项目。它可以提供一些模板、工具（交叉编译工具链等）用于构建嵌入式系统。有关于yocto_project的详细介绍请看以下博客： http://www.ibm.com/developerworks/cn/linux/l-yocto-linux/ （声明：博客引自他人文章，特此说明） 2.yocto_project
基于百问网IMX6ULL_PRO开发板的Uboot移植（Uboot-2017.03）
weixin_44220583的博客
07-07 2319
基于百问网IMX6ULL_PRO开发板的Uboot移植（Uboot-2017.03） 笔者边移植边写，遇到一些错误解决方法都记录在里面了，可以帮助读者更快的掌握移植技巧
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

昊虹AI笔记

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
