Linux的SPI子系统详解(相关接口函数和基本原理讲解)

前言

当有了SPI控制器(SPI_master)的驱动，并且接入到了Linux的SPI子系统后，后续我们就可以利用SPI子系统提供的一系列内核接口函数(API)去书写SPI设备(DAC模块)的驱动。
实际上，之前在博文 https://blog.youkuaiyun.com/wenhao_ir/article/details/146455604 中使用的别人写的SPI设备通用驱动spidev.c也是用的SPI子系统提供的接口函数写成的。

SPI子系统的基本原理

在SPI子系统中，用spi_transfer结构体描述一个传输，用spi_message管理过个传输。

SPI传输时，发出N个字节，就可以同时得到N个字节。

• 即使只想读N个字节，也必须发出N个字节：可以发出0xff
• 即使只想发出N个字节，也会读到N个字节：可以忽略读到的数据。

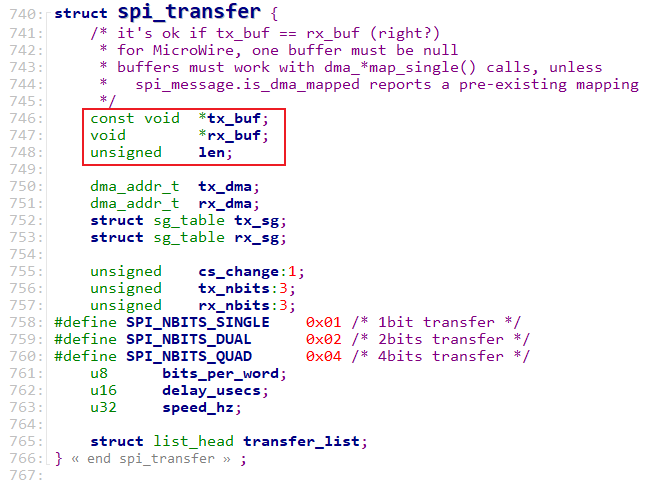

spi_transfer结构体如下图所示：

• tx_buf：不是NULL的话，要发送的数据保存在里面
• rx_buf：不是NULL的话，表示读到的数据不要丢弃，保存进rx_buf里

可以构造多个spi_transfer结构体，把它们放入一个spi_message里面。
spi_message结构体如下图所示：

SPI传输示例如下图所示：

SPI子系统提供的一系列内核接口函数(API)

接口函数(API)的位置

位置：include\linux\spi\spi.h

以下内容说明

以下只是作个简单的列举和说明，具体的后续使用时可去查看。

基本接口函数

SPI写函数

/**
 * SPI同步写
 * @spi: 写哪个设备
 * @buf: 数据buffer
 * @len: 长度
 * 这个函数可以休眠
 *
 * 返回值: 0-成功, 负数-失败码
 */
static inline int spi_write(struct spi_device *spi, const void *buf, size_t len);

关于关键词inline的说明见：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146550602

SPI读函数

/**
 * SPI同步读
 * @spi: 读哪个设备
 * @buf: 数据buffer
 * @len: 长度
 * 这个函数可以休眠
 *
 * 返回值: 0-成功, 负数-失败码
 */
static inline int spi_read(struct spi_device *spi, void *buf, size_t len);

关于关键词inline的说明见：
https://blog.youkuaiyun.com/wenhao_ir/article/details/146550602

SPI先写再读函数

/**
 * spi_write_then_read : 先写再读, 这是一个同步函数
 * @spi: 读写哪个设备
 * @txbuf: 发送buffer
 * @n_tx: 发送多少字节
 * @rxbuf: 接收buffer
 * @n_rx: 接收多少字节
 * 这个函数可以休眠
 *
 * 这个函数执行的是半双工的操作: 先发送txbuf中的数据，在读数据，读到的数据存入rxbuf
 *
 * 这个函数用来传输少量数据(建议不要操作32字节), 它的效率不高
 * 如果想进行高效的SPI传输，请使用spi_{async,sync}(这些函数使用DMA buffer)
 *
 * 返回值: 0-成功, 负数-失败码
 */
extern int spi_write_then_read(struct spi_device *spi,
		const void *txbuf, unsigned n_tx,
		void *rxbuf, unsigned n_rx);

SPI先读8位数据再写8位数据的函数

/**
 * spi_w8r8 - 同步函数，先写8位数据，再读8位数据
 * @spi: 读写哪个设备
 * @cmd: 要写的数据
 * 这个函数可以休眠
 *
 *
 * 返回值: 成功的话返回一个8位数据(unsigned), 负数表示失败码
 */
static inline ssize_t spi_w8r8(struct spi_device *spi, u8 cmd);

SPI先写8位数据,再读16位数据

实现这个功能的有两个函数，分别如下：

/**
 * spi_w8r16 - 同步函数，先写8位数据，再读16位数据
 * @spi: 读写哪个设备
 * @cmd: 要写的数据
 * 这个函数可以休眠
 *
 * 读到的16位数据:
 *     低地址对应读到的第1个字节(MSB)，高地址对应读到的第2个字节(LSB)
 *     这是一个big-endian的数据
 *
 * 返回值: 成功的话返回一个16位数据(unsigned), 负数表示失败码
 */
static inline ssize_t spi_w8r16(struct spi_device *spi, u8 cmd);

/**
 * spi_w8r16be - 同步函数，先写8位数据，再读16位数据，
 *               读到的16位数据被当做big-endian，然后转换为CPU使用的字节序
 * @spi: 读写哪个设备
 * @cmd: 要写的数据
 * 这个函数可以休眠
 *
 * 这个函数跟spi_w8r16类似，差别在于它读到16位数据后，会把它转换为"native endianness"
 *
 * 返回值: 成功的话返回一个16位数据(unsigned, 被转换为本地字节序), 负数表示失败码
 */
static inline ssize_t spi_w8r16be(struct spi_device *spi, u8 cmd);

复杂接口函数

异步SPI传输函数

/**
 * spi_async - 异步SPI传输函数，简单地说就是这个函数即刻返回，它返回后SPI传输不一定已经完成
 * @spi: 读写哪个设备
 * @message: 用来描述数据传输，里面含有完成时的回调函数(completion callback)
 * 上下文: 任意上下文都可以使用，中断中也可以使用
 *
 * 这个函数不会休眠，它可以在中断上下文使用(无法休眠的上下文)，也可以在任务上下文使用(可以休眠的上下文)
 *
 * 完成SPI传输后，回调函数被调用，它是在"无法休眠的上下文"中被调用的，所以回调函数里不能有休眠操作。
 * 在回调函数被调用前message->statuss是未定义的值，没有意义。
 * 当回调函数被调用时，就可以根据message->status判断结果: 0-成功,负数表示失败码
 * 当回调函数执行完后，驱动程序要认为message等结构体已经被释放，不能再使用它们。
 *
 * 在传输过程中一旦发生错误，整个message传输都会中止，对spi设备的片选被取消。
 *
 * 返回值: 0-成功(只是表示启动的异步传输，并不表示已经传输成功), 负数-失败码
 */
extern int spi_async(struct spi_device *spi, struct spi_message *message);

同步的的SPI传输函数(使用spi_transfer)

/**
 * spi_sync_transfer - 同步的SPI传输函数
 * @spi: 读写哪个设备
 * @xfers: spi_transfers数组，用来描述传输
 * @num_xfers: 数组项个数
 * 上下文: 能休眠的上下文才可以使用这个函数
 *
 * 返回值: 0-成功, 负数-失败码
 */
static inline int spi_sync_transfer(struct spi_device *spi, struct spi_transfer *xfers,
	unsigned int num_xfers);

同步的的SPI传输函数(使用spi_message)

这个函数是比较常用的。

/**
 * spi_sync - 同步的、阻塞的SPI传输函数，简单地说就是这个函数返回时，SPI传输要么成功要么失败
 * @spi: 读写哪个设备
 * @message: 用来描述数据传输，里面含有完成时的回调函数(completion callback)
 * 上下文: 能休眠的上下文才可以使用这个函数
 *
 * 这个函数的message参数中，使用的buffer是DMA buffer
 *
 * 返回值: 0-成功, 负数-失败码
 */
extern int spi_sync(struct spi_device *spi, struct spi_message *message);
