数字电子技术基础——组合逻辑电路

1.是什么？

任意时刻的输出仅取决于该时刻的输入，与电路原来的状态无关，即不包含电容电感等存储单元。

可用逻辑函数的不同描述方法来表示，如Y=F(A)

通过分析真值表等，发现此逻辑函数的功能

2.若干常用的组合逻辑电路模块

a.编码器

普通编码器

又称8线-3线编码器，任何时刻仅允许输入一个信号

优先编码器

8线-3线优先编码器

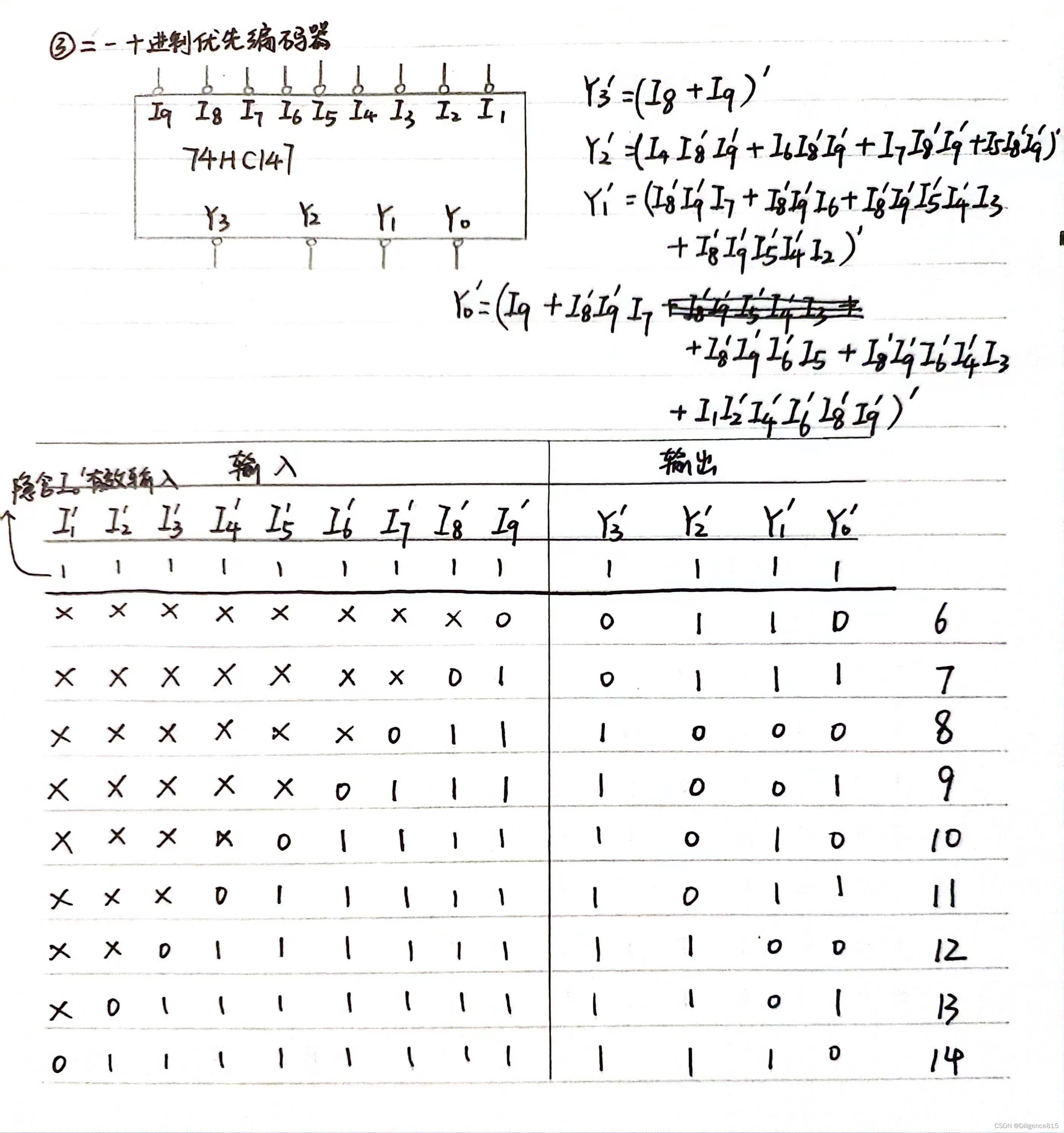

二-十进制优先编码器

b.译码器

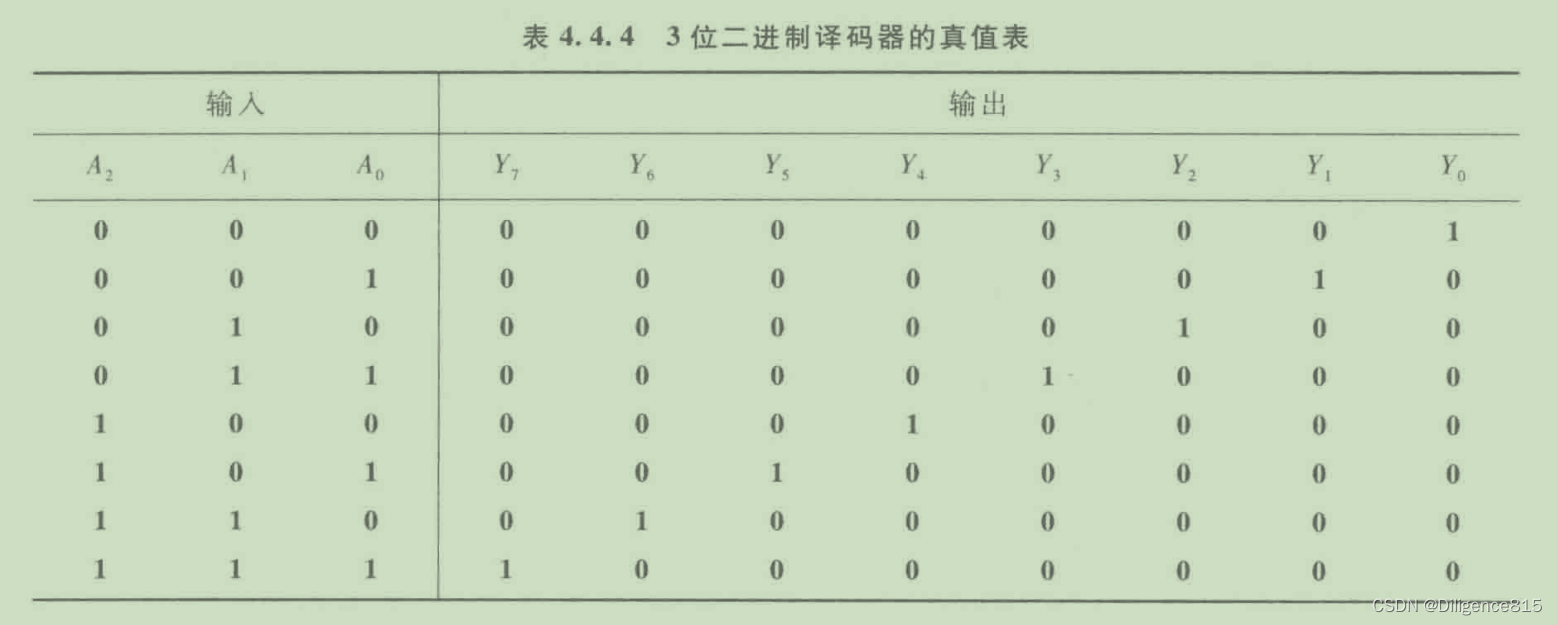

3位二进制（3线-8线）译码器

就是8线-3线编码器反过来，二极管与门组成，缺点严重：1.电路输入电阻高输出电阻低2.输出的高、低电平信号发生偏移

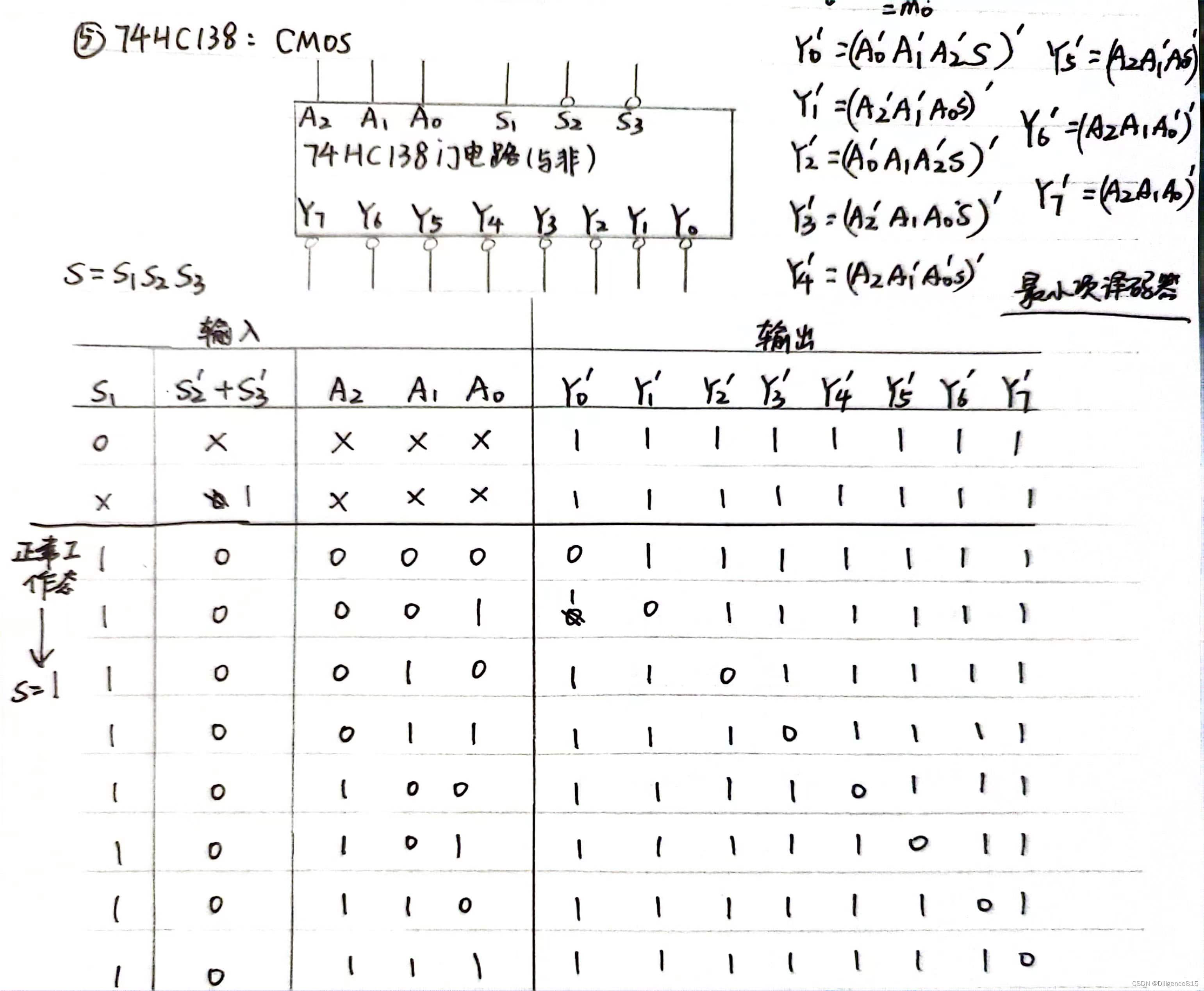

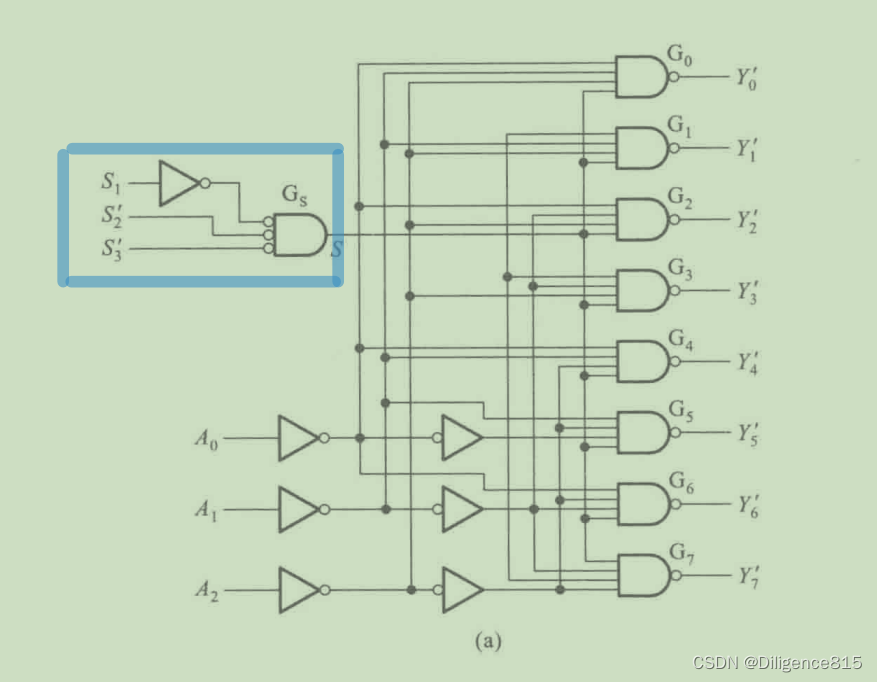

74HC138

CMOS门电路组成的3线-8线译码器

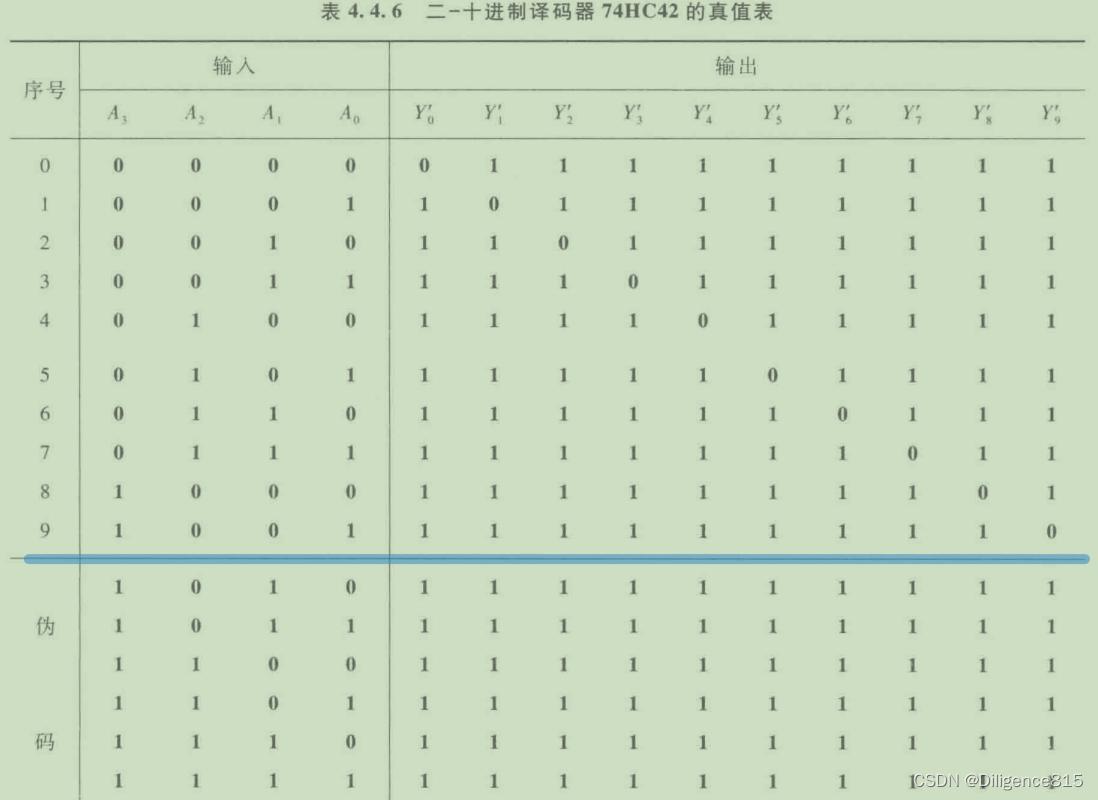

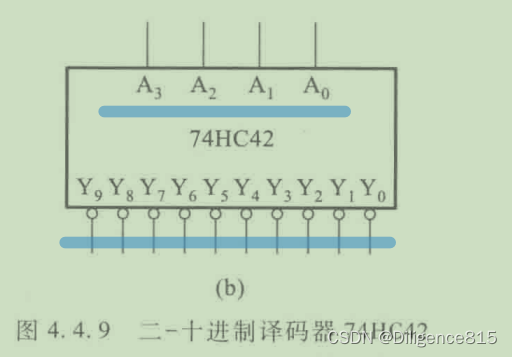

二-十进制译码器 74HC42

拒绝伪码

c.数据选择器

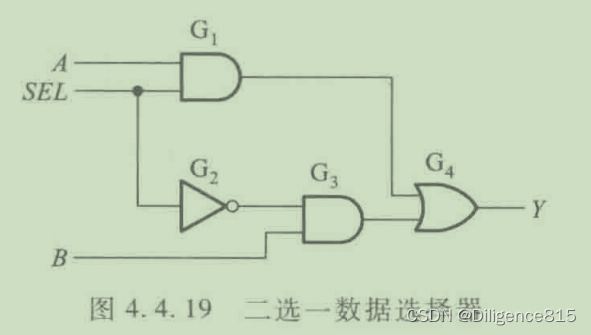

二选一数据选择器

Y=SEL*A+SEL'*B

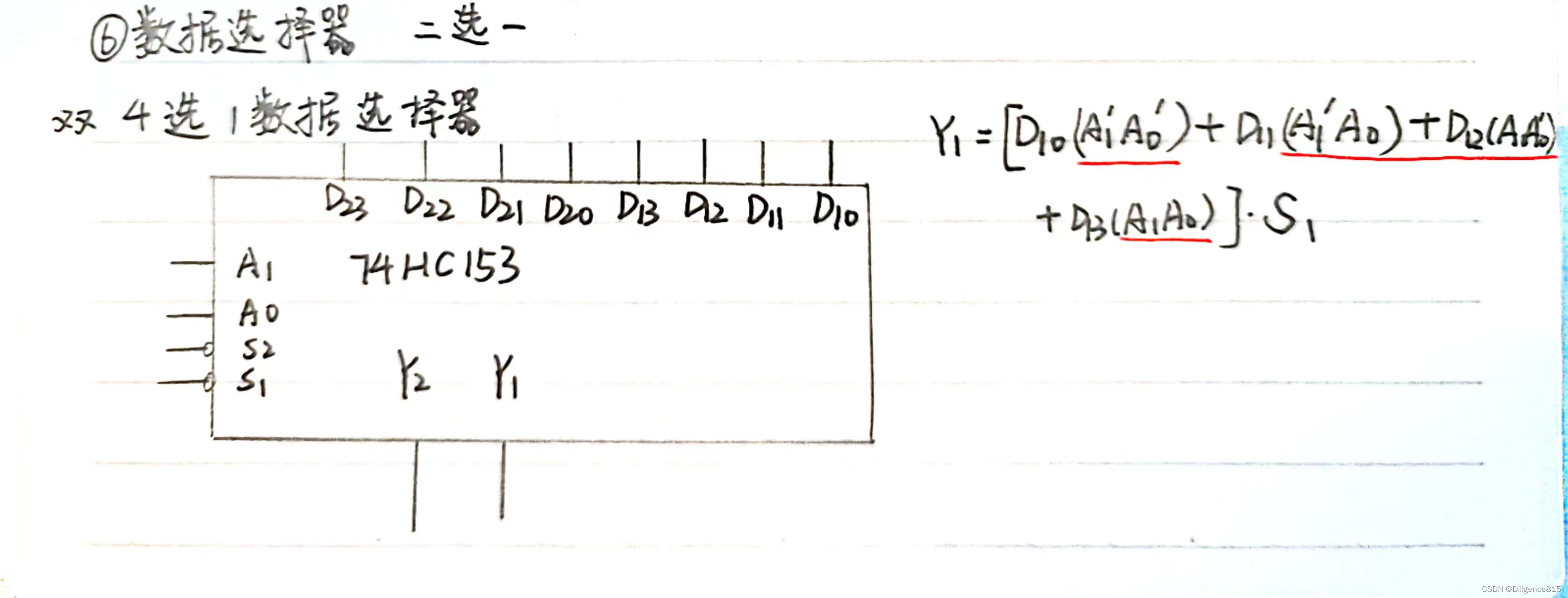

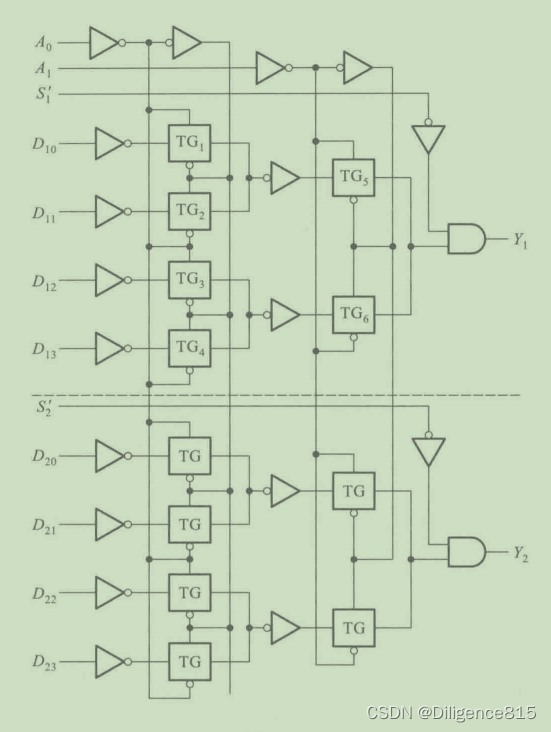

双四选一数据选择器74HC153

TG如果上为高电平，下为低电平，则通

d.加法器

一位加法器

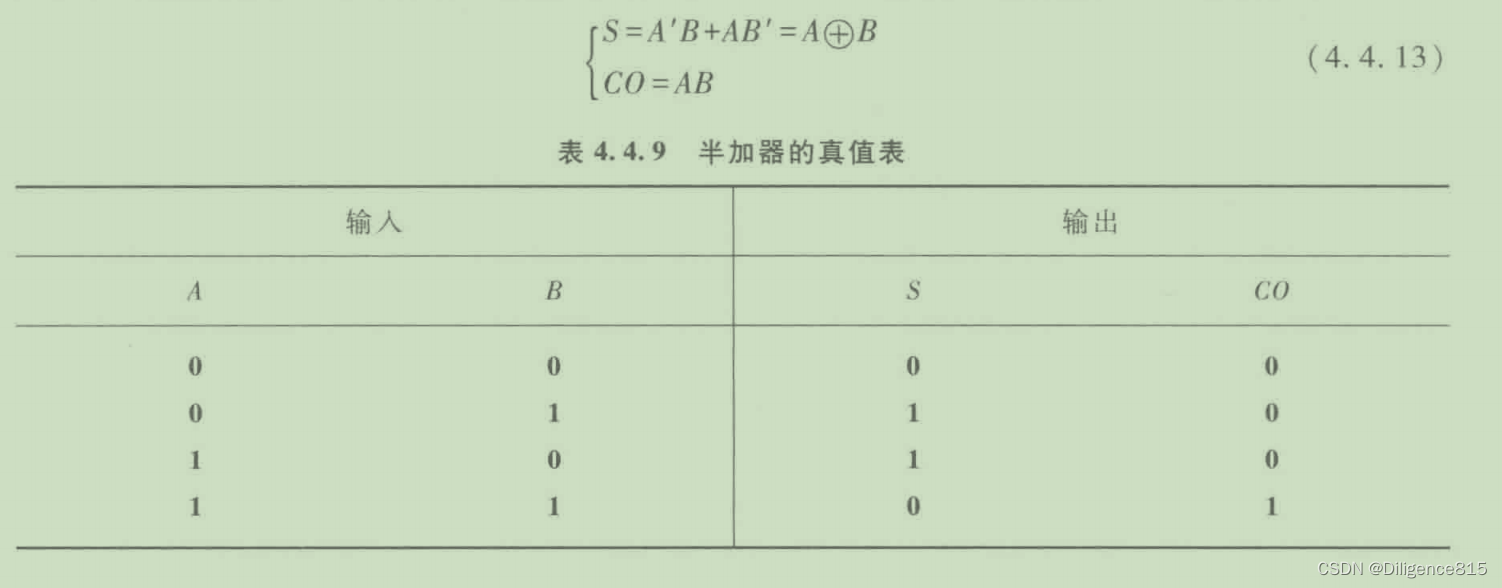

半加器

S是本位，CO为进位

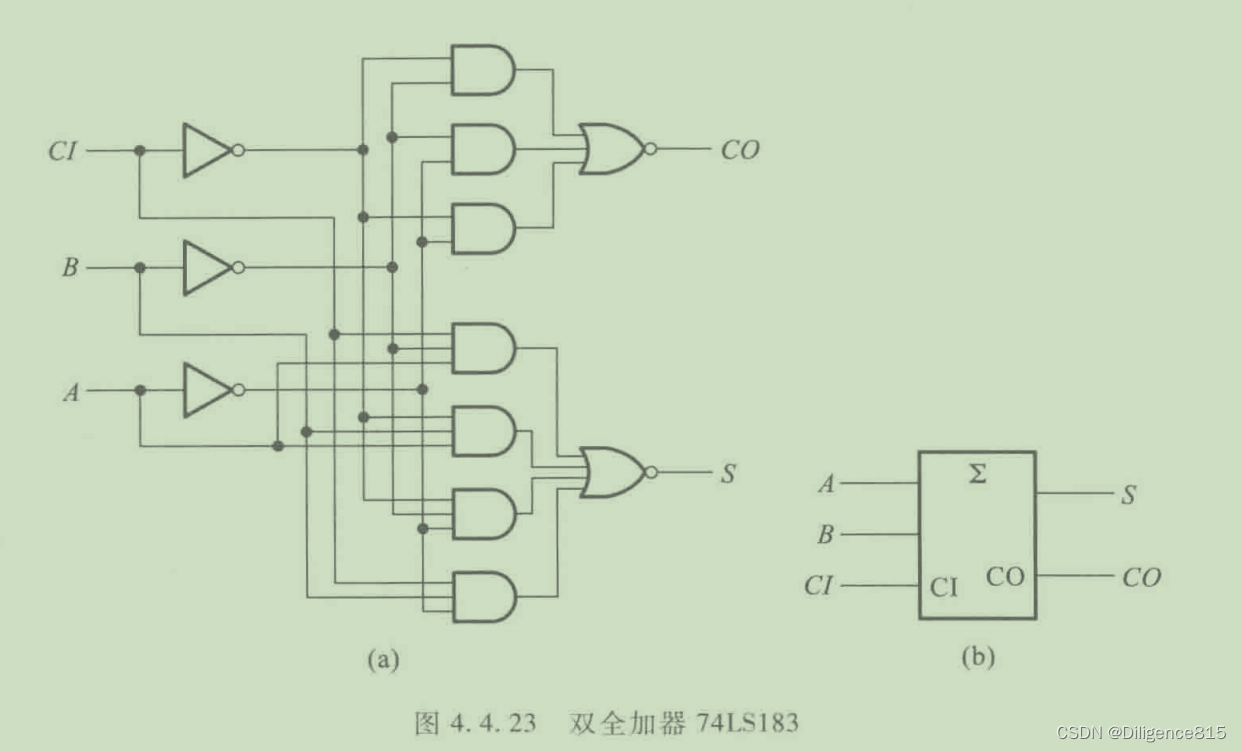

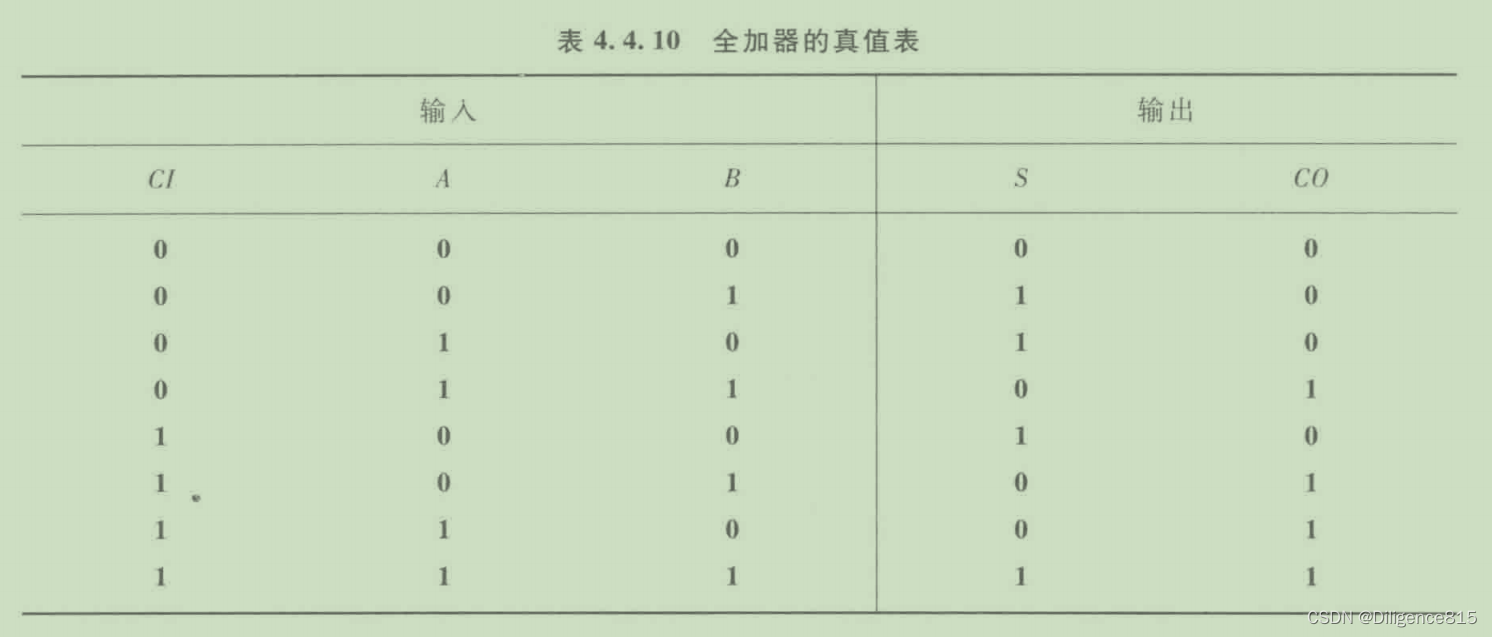

全加器

考虑到来自低位的进位

多位加法器

串行进位加法器

速度慢

超前进位加法器

在码制那块有说

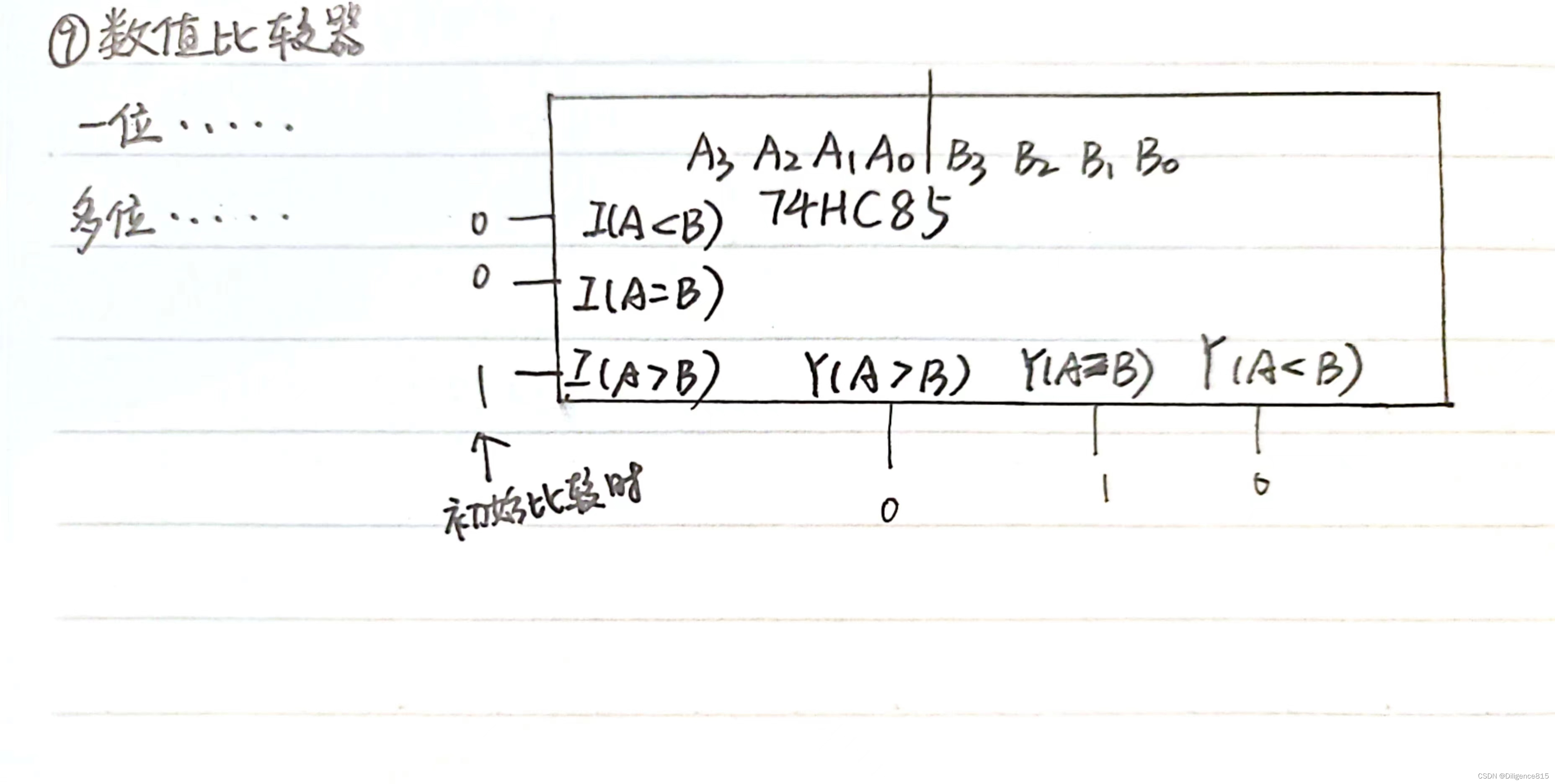

e.数值比较器

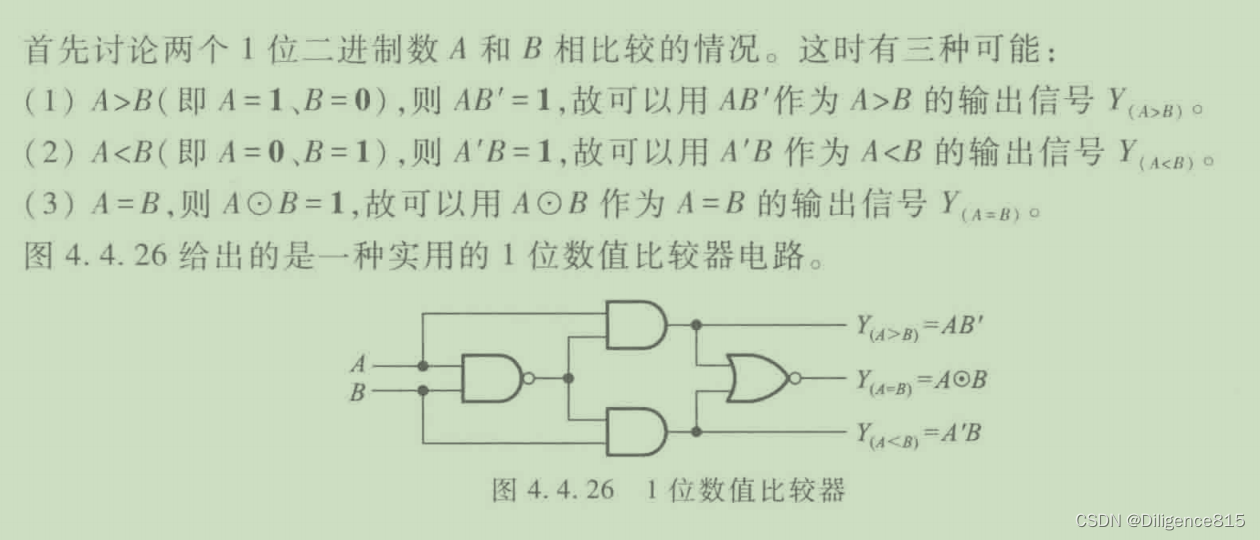

1位

多位

注：此系列非手写图片来自数字电子技术基础第六版，要考试了汇总一下
