NO3 蓝桥杯单片机实践之数码管静态显示

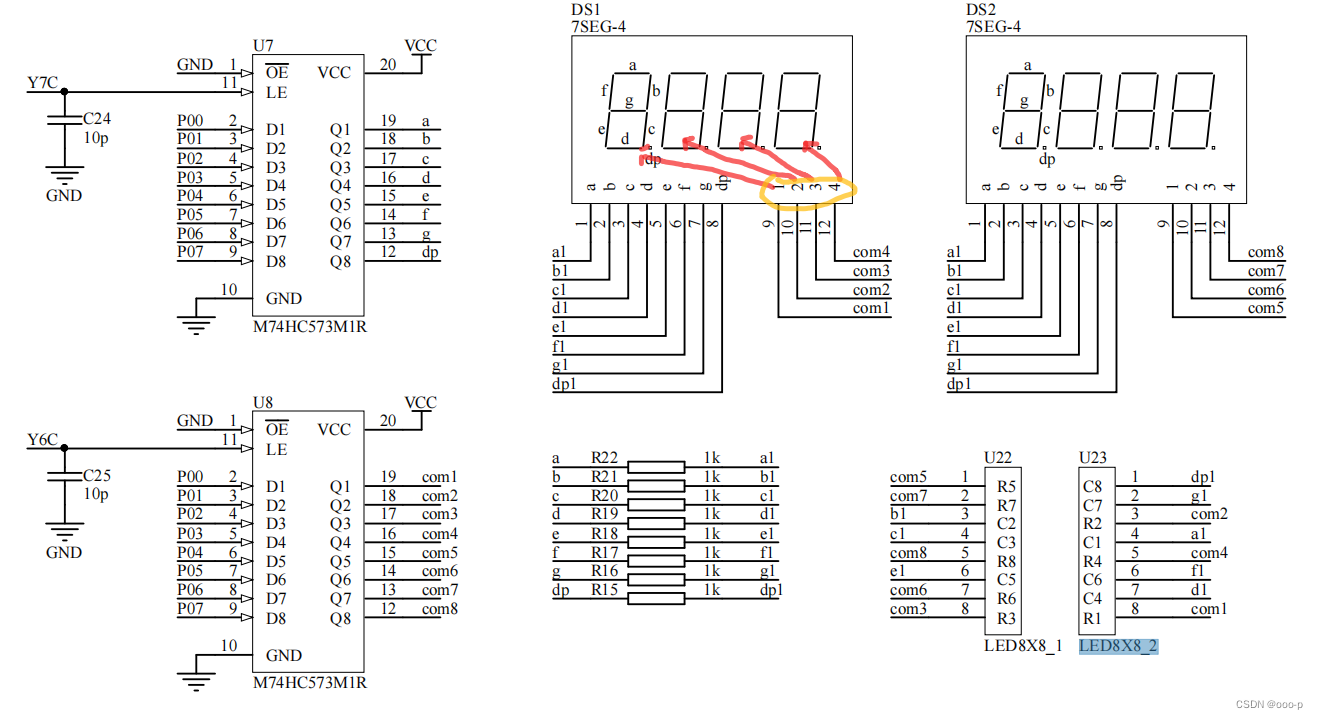

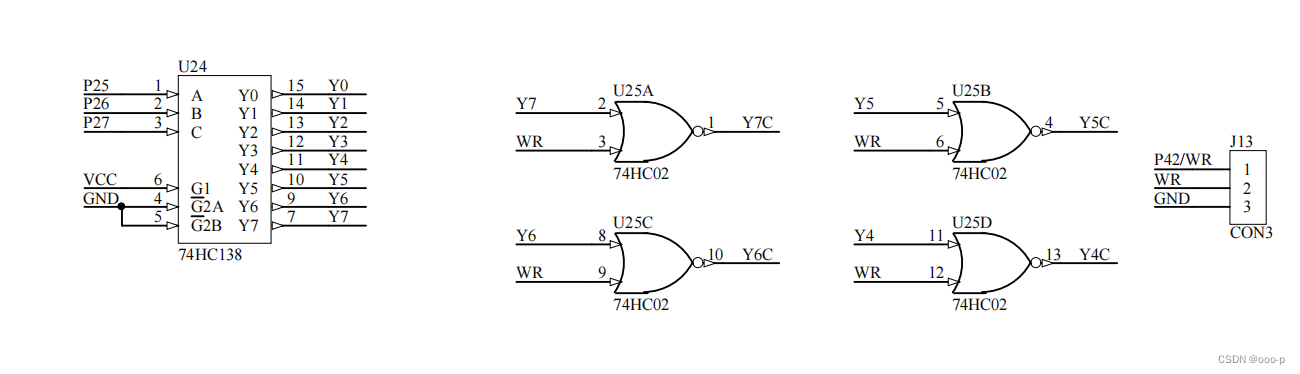

数码管静态显示涉及的各部分如下：两个M74HC573、74HC138和或非门的功能在NO1和NO2篇章都详细讲过，这里不再赘述。

数码管的工作原理详情见上一篇。

这里有两个新的原件需要解释一下：

1. 可以看到经M74HC573锁存器 再到以下器件 再连接数码管的“段选”，以下各路都为电阻，只起到限流作用，故也可看做M74HC573锁存器直接连接数码管的“段选”。

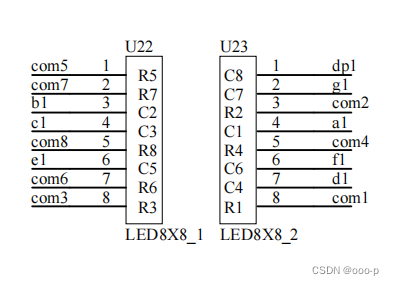

2. 查阅资料知以下是两个8*8的LED显示点阵，起到数码管的显示作用，在编写代码过程中，可以不管。

1. 各结构功能回顾

1.1  74HC138译码器

P27，26ÿ
