二、18【FPGA】数码管静态显示实验

前言

学习说明此文档为本人的学习笔记，注重实践，关于理论部分会给出相应的学习链接。

学习视频：是根据野火FPGA视频教程——第二十一讲
https://www.bilibili.com/video/BV1nQ4y1Z7zN?p=3

理论学习

1、数码管简介

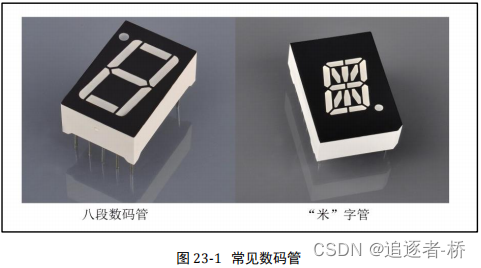

最常见的数码管为八段数码管，七段数码管比八段少了一个·，还又米型数码管等。

2、八段数码管

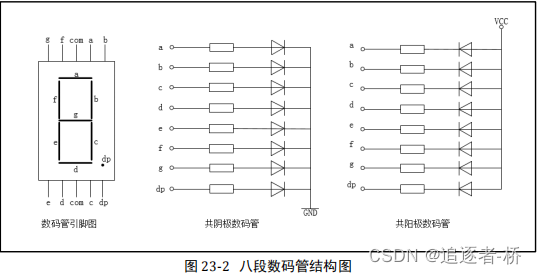

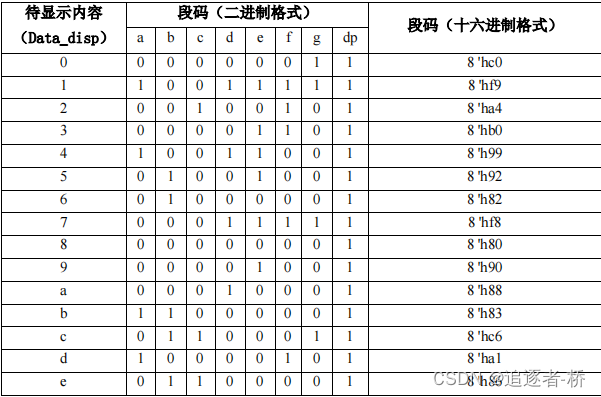

本次实验使用的是共阳极数码管，也就是说给对应段低电平才会被点亮。给不同的段点亮可显示 0~f 的值，如表格 23-1 所示。
