一丶通过STMCube配置项目

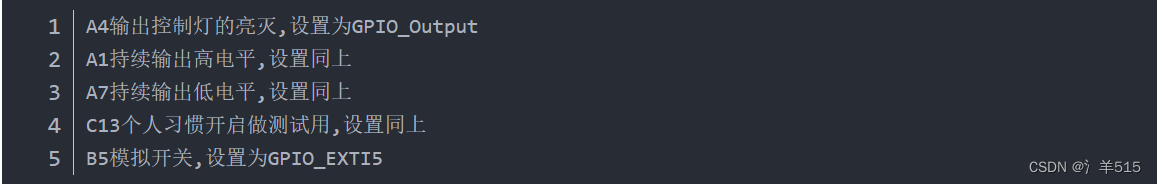

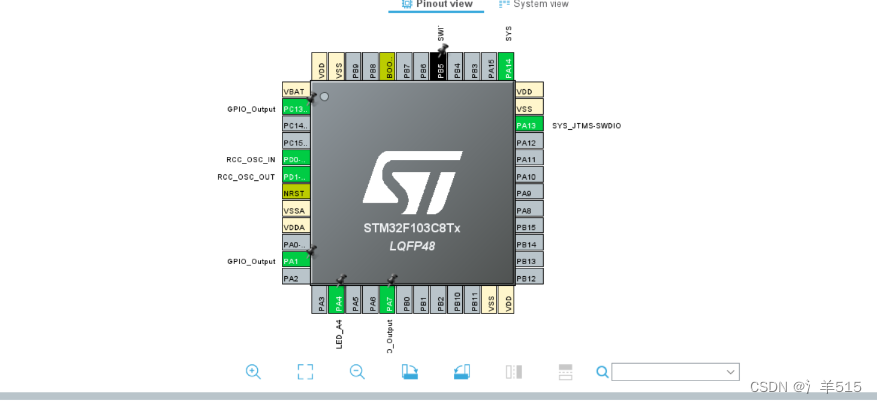

1.引脚配置如图

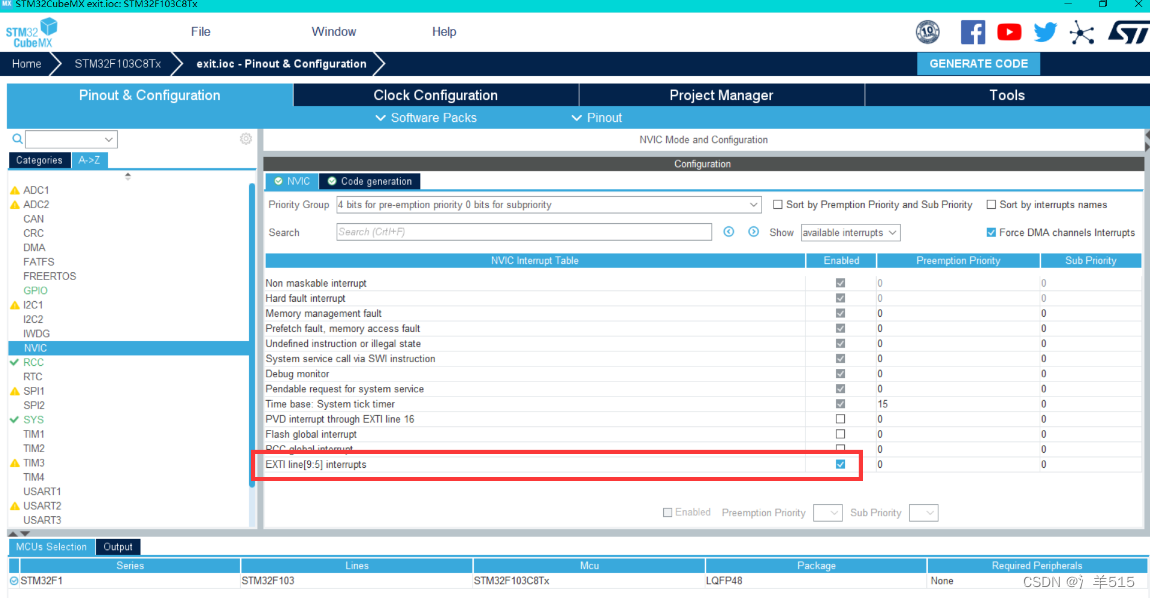

2.配置EXIT

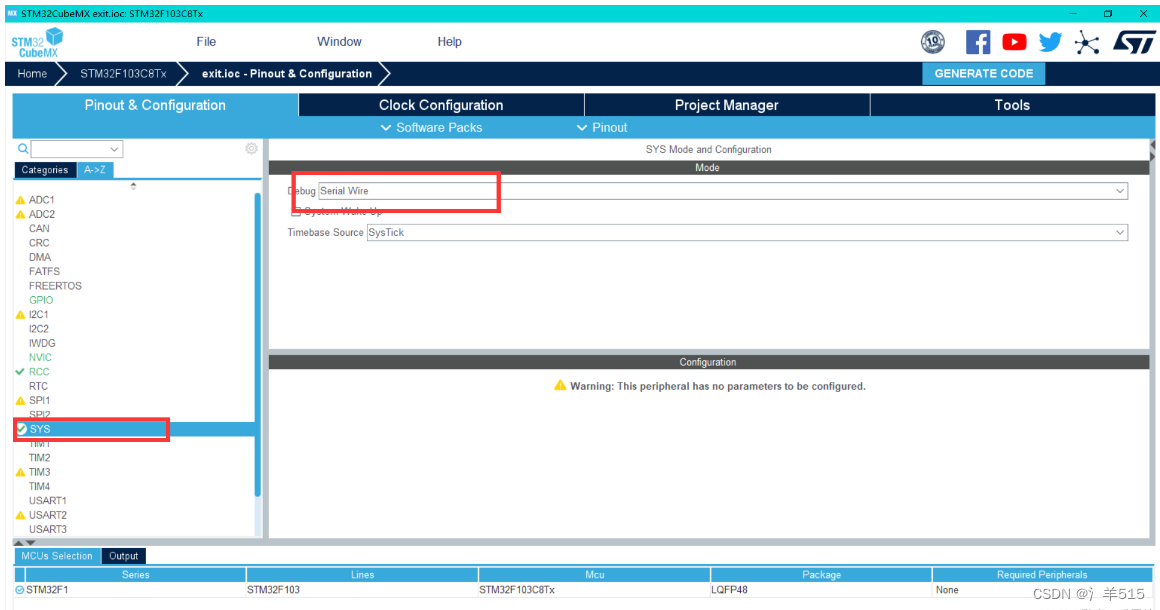

3.配置SYS

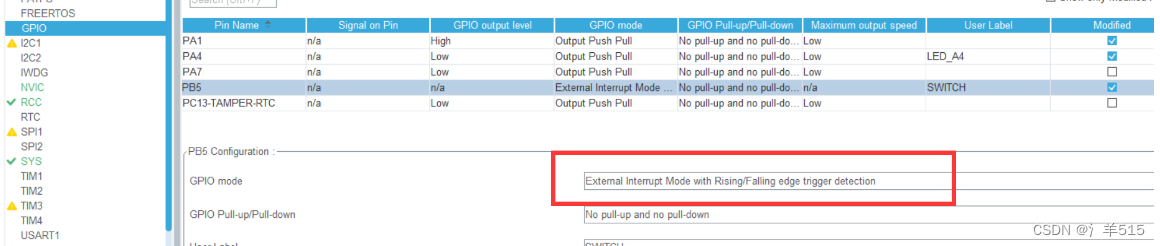

4.配置GPIO

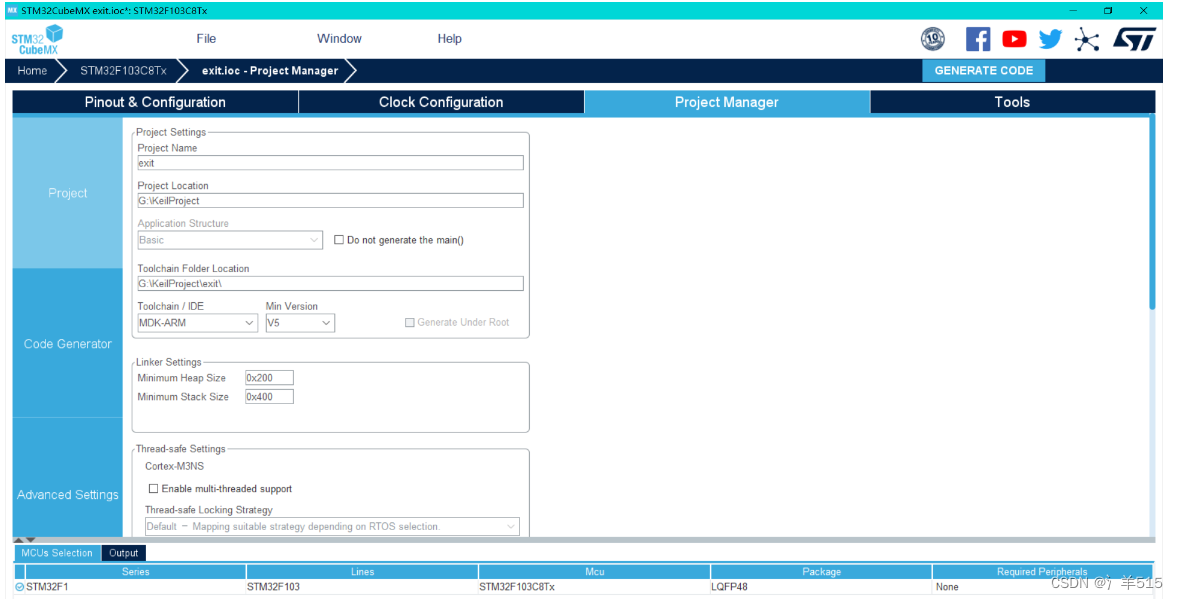

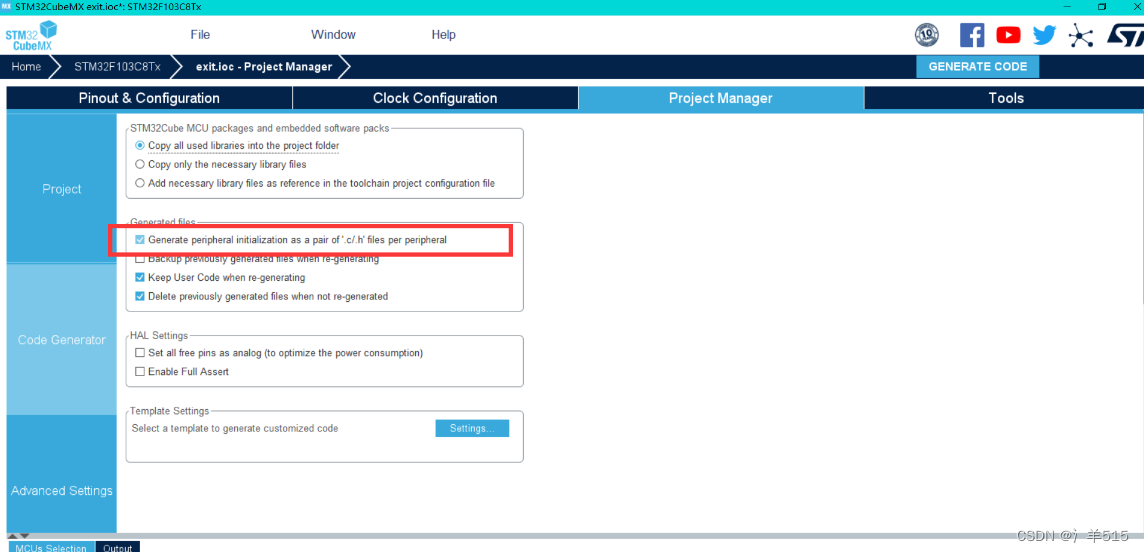

5.创建项目

二、通过KEil配置代码

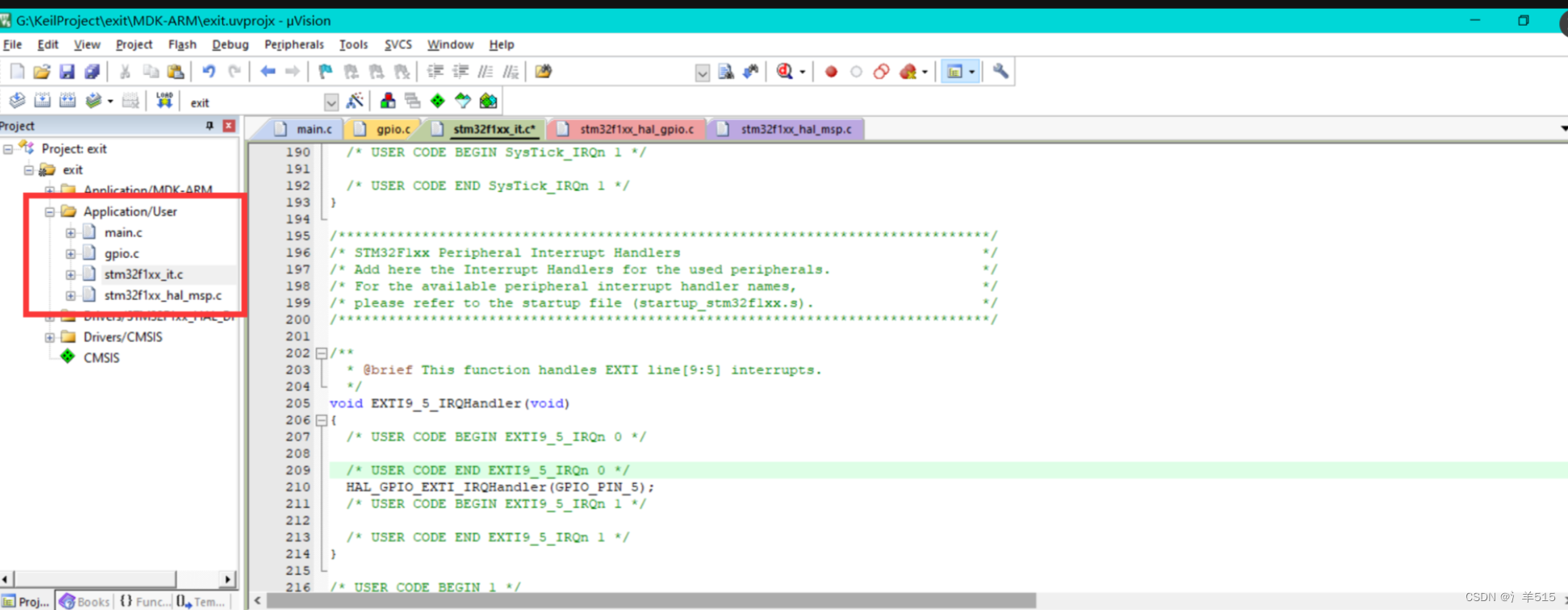

1.打开生成的项目，找到stm32f1xx_it.

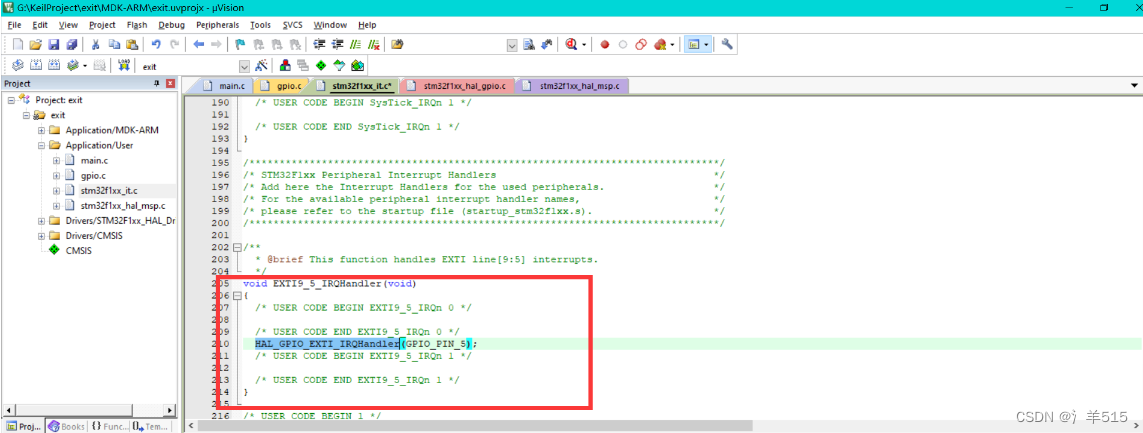

2.找到EXTI9_5_IRQHandler这个函数，选中HAL_GPIO_EXTI_IRQHandler这个语句按F12跳到该函数

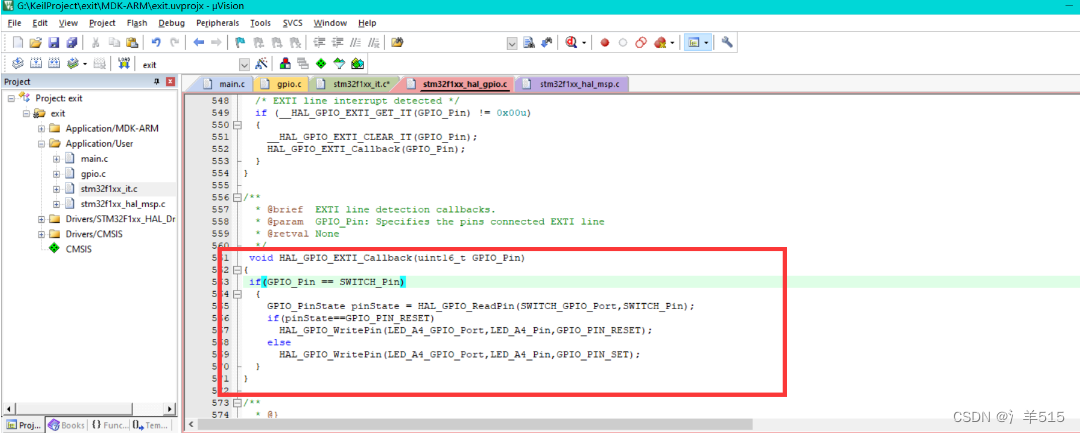

3.往下找到HAL_GPIO_EXTI_Callback这个函数

该函数是给用户自己重写的，可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。

4.编译生成hex文件

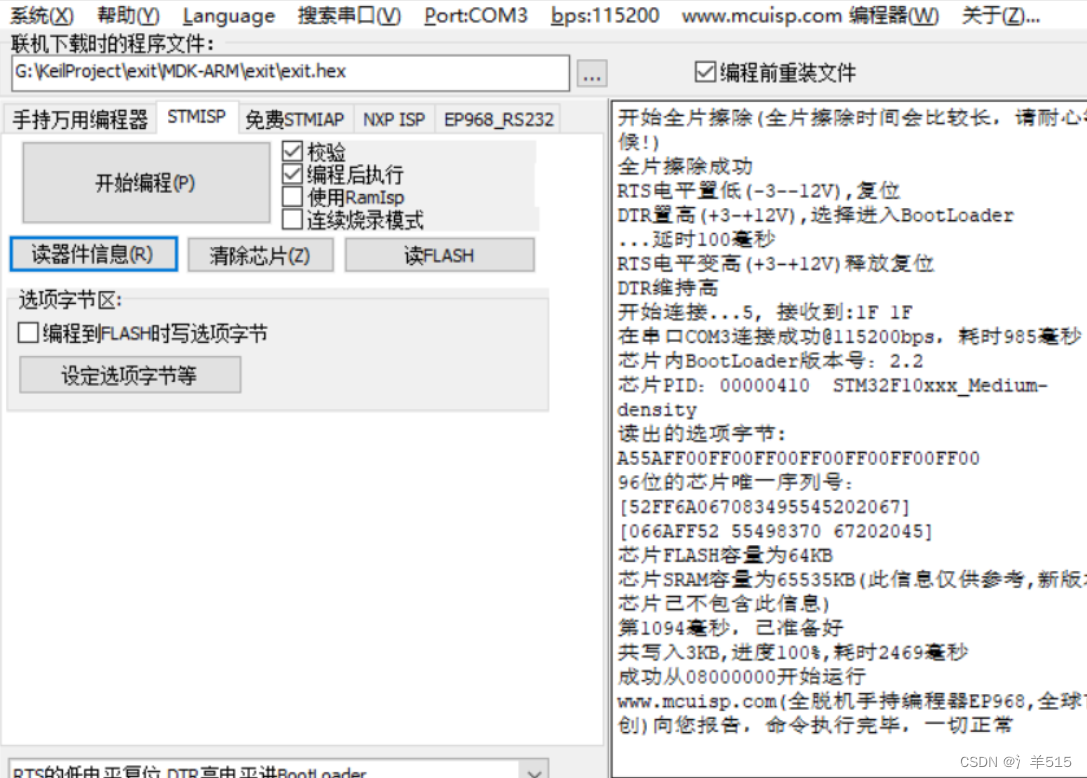

5.通过FlyMcu进行烧录
