本文详细介绍了在Ubuntu18.04上安装和配置Crazyswarm环境，包括创建虚拟环境、编译、固件软件安装（CFClient）、飞机固件刷写以及在optitrack环境中进行飞行测试的步骤。
1.环境安装
Installation — Crazyswarm 0.3 documentation
经测试ubuntu18.04，最后会在python hello_world.py,会有无法解决的报错。
所以用20以上安装吧
1.crazyswarm
sudo gedit ~/.bashrc
$ export CSW_PYTHON=python3 //添加这句 后面CSW_PYTHON就是python意思
source ~/.bashrc
1.创建虚拟环境
conda create --name crazyswarm python==3.7
conda activate crazyswarm2.编译一下
cd ~/catkin_ws/src
git clone https://github.com/USC-ACTLab/crazyswarm.git
cd crazyswarm
./buildSimOnly.sh //补充一下依赖运行完成是这样
再编译一下
cd ../..
catkin_make3.测试
cd ~/catkin_ws/src/crazyswarm/ros_ws/src/crazyswarm/scripts
source ~/catkin_ws/src/crazyswarm/ros_ws/devel/setup.bash

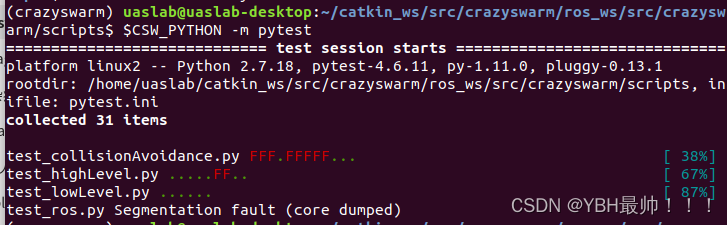

$CSW_PYTHON -m pytest运行效果大概是这样
2.固件软件安装-cfclient
我发现crazyflie-clients-python , 最新版pyyaml这个图示软件包用的pyyaml6版本，但是crazyswarm那里要求pyyaml5，如果装最新版，只能创建一个虚拟环境装crazyfile的环境；并且ubuntu18我发现还装不上pyyaml6。我看到旧版本使用的是pyyaml5，并且使用和新版本没差别，那我们就使用旧版本安装吧。
下载，不要放在工作空间下了
git clone https://github.com/bitcraze/crazyflie-clients-python.git
cd crazyflie-clients-python

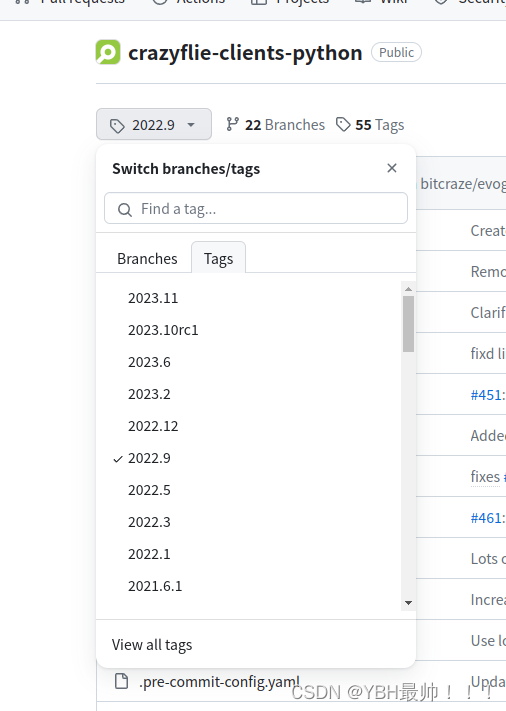

git checkout -b v2022.9 切换到tag-2022.9

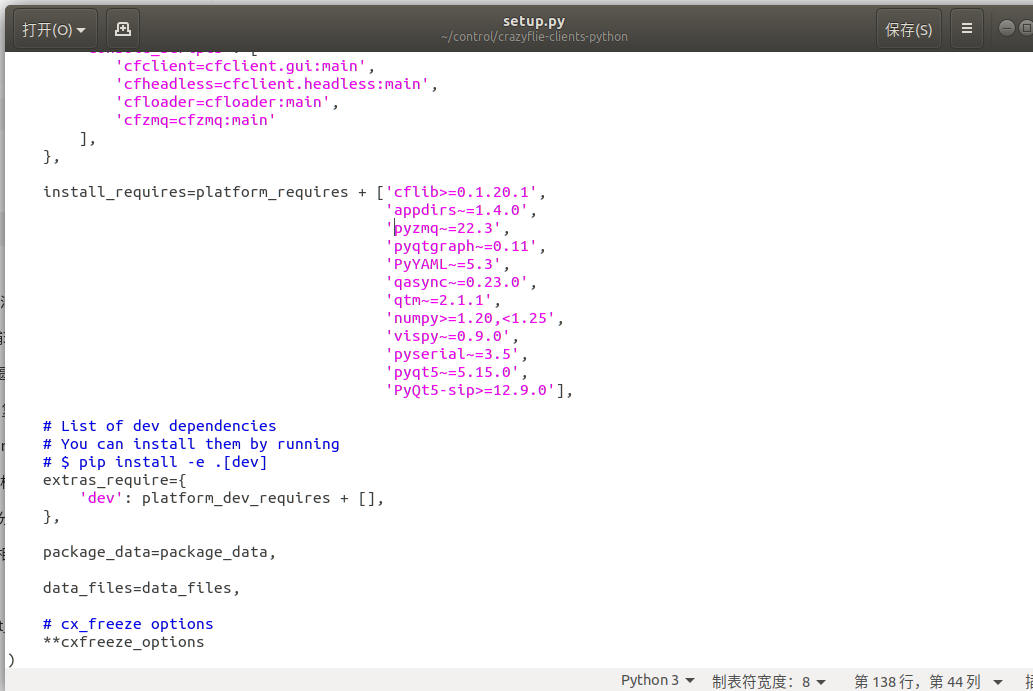

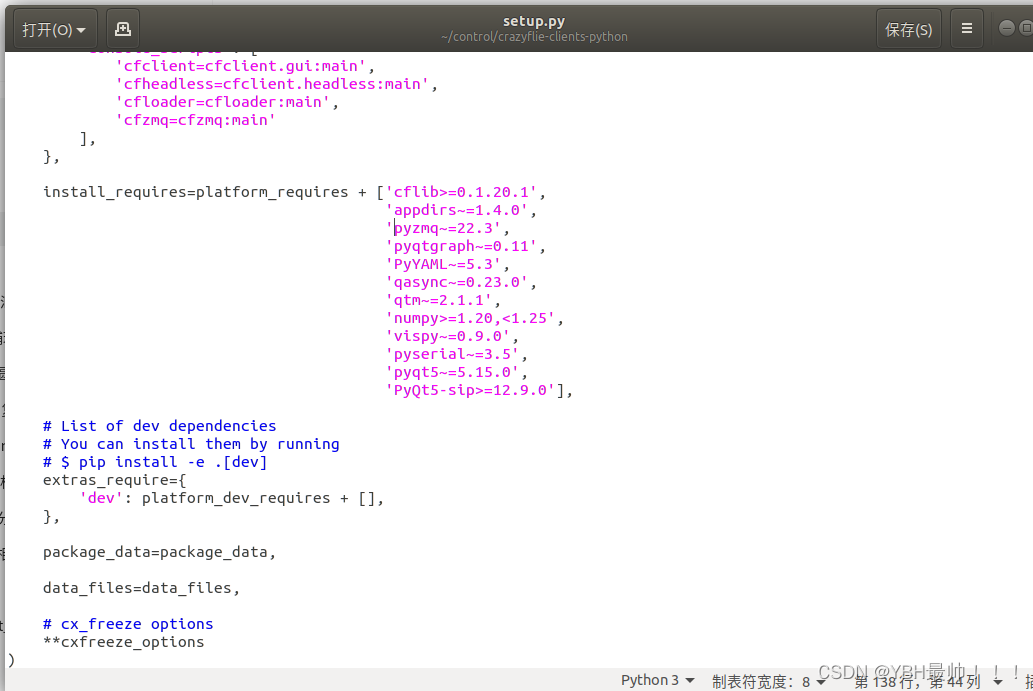

pip3 install -e . //指的是下载setup.py里的依赖，我也是从这判断装装东西，也可以直接在文件里打开自己一个个装装完成功后，运行软件
python bin/cfclient
或者
cfclient
如果之前可以运行，现在不可以，重新安装下驱动就可以。第一次都运行不了，那还是驱动没装全，这里就不为各位提供细微报错提示，网上都有，我这么菜都可以解决，大家也可以的！
6.飞机固件刷写
大家注意啦，飞机刚买回来是没有固件的，所以你是连接不上的，所以要先刷写固件。
1.刷写固件

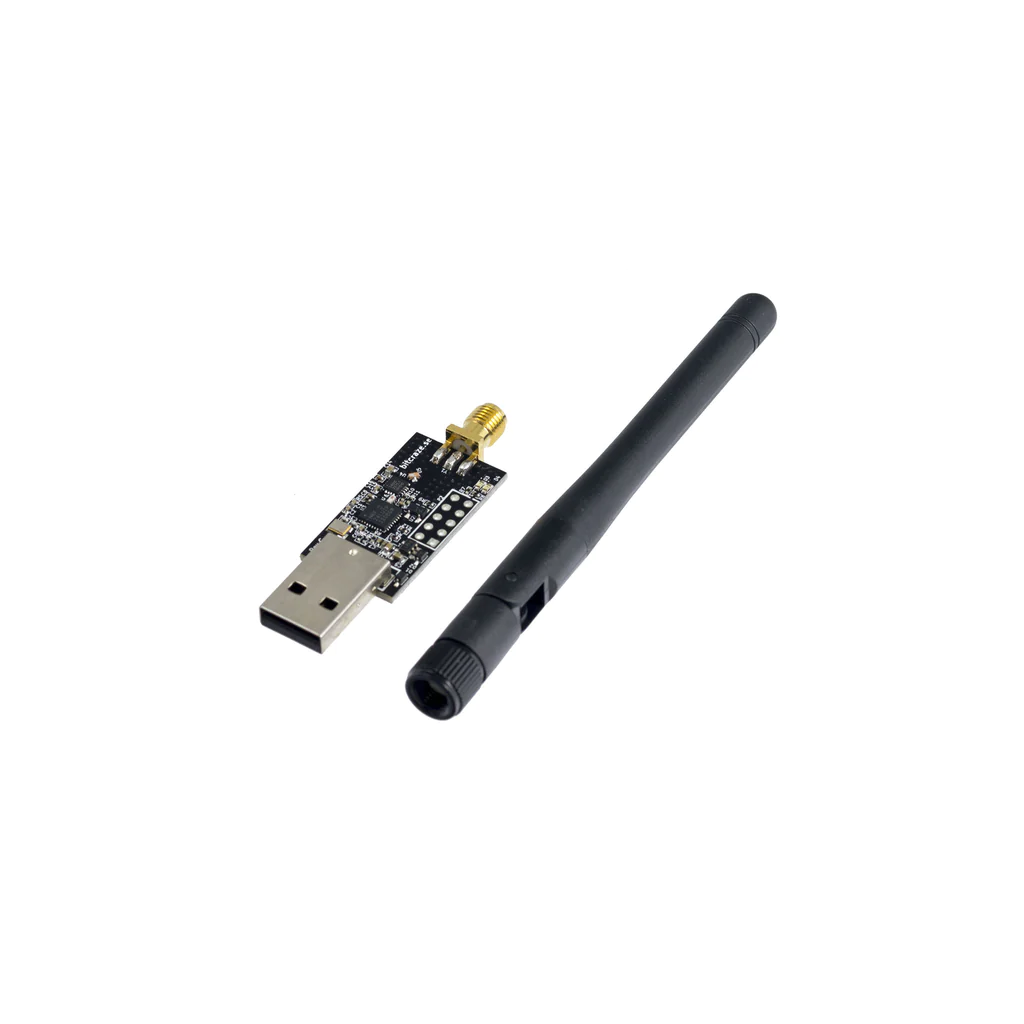

Crazyradio，CrazyRadio PA扮演者地面站接收信号器的作用。实物图如下：
在linux中，crazyradio不需要驱动，但是需要下载；

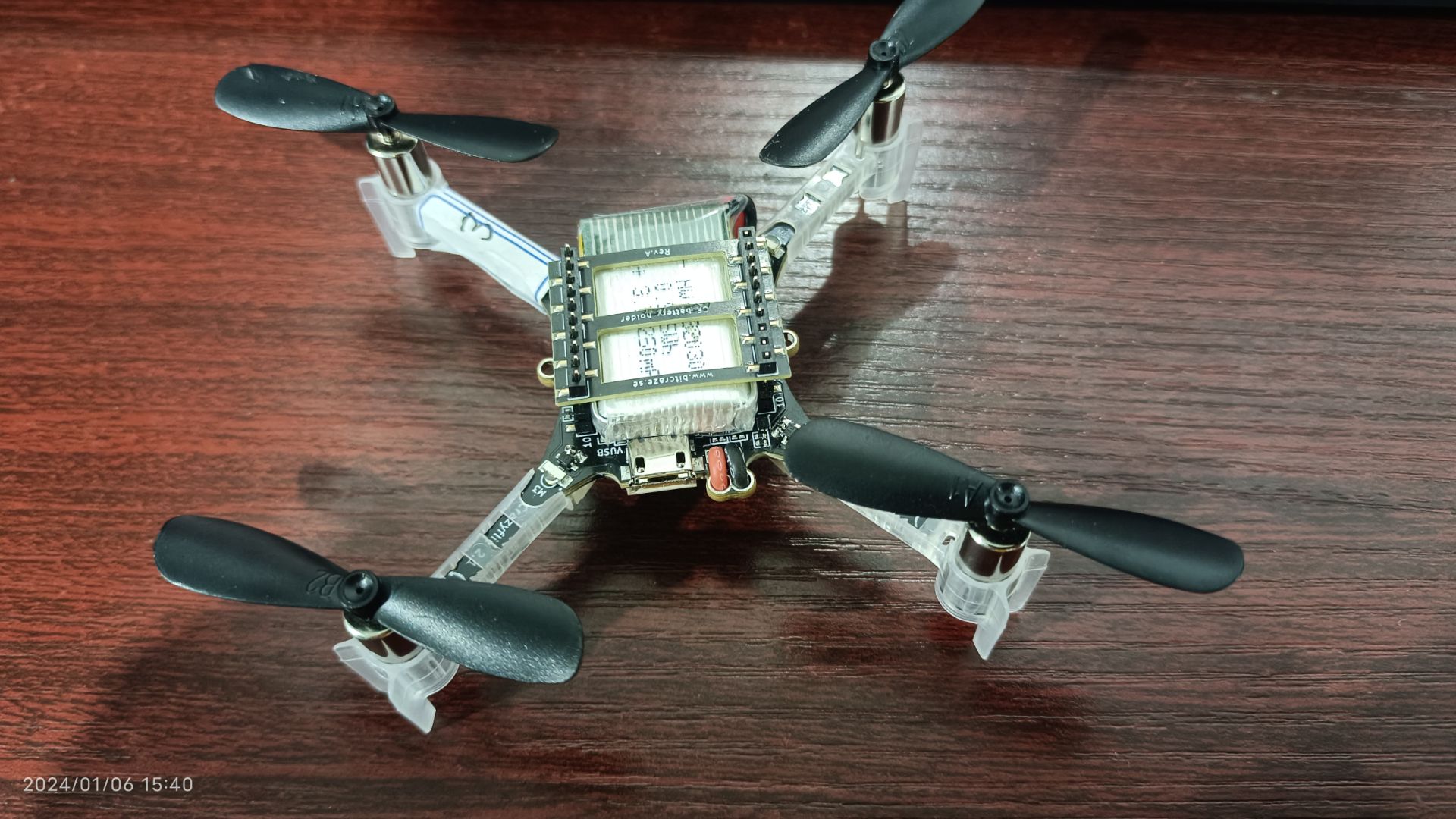

sudo apt install python-usbcrazyfile2.1 的小飞机实物图如下：

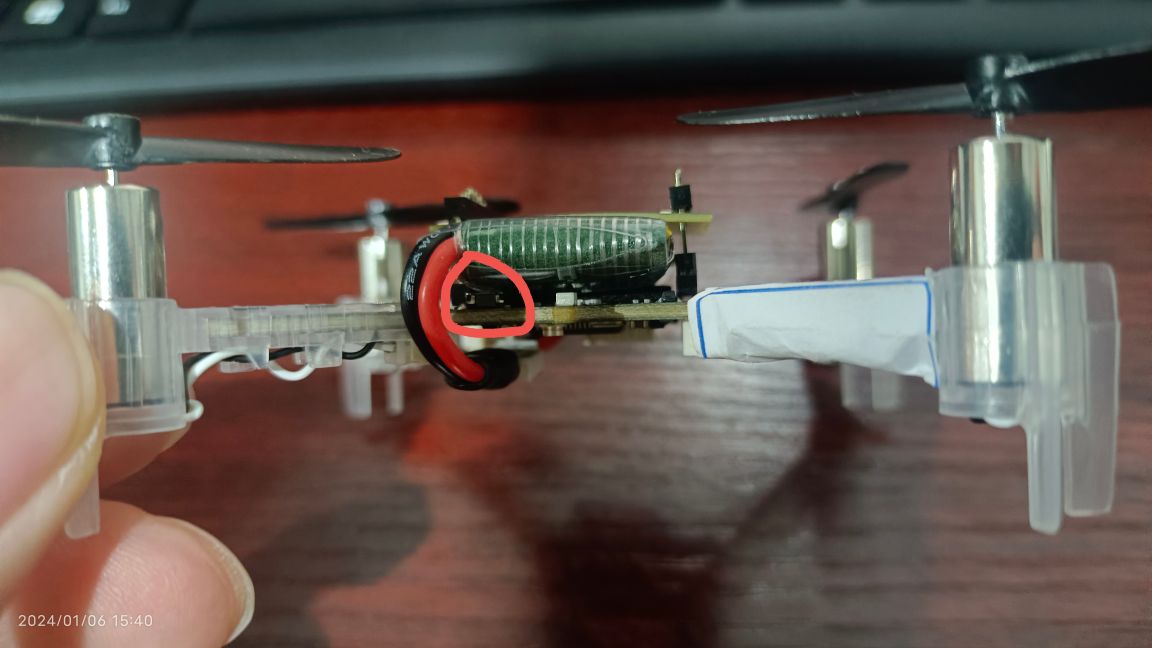

开关我标注了下，是一个很小的开关
开关摁一下开机，刷写固件的话，我们常按开关3s，松开；会发现蓝灯闪烁，视频如下：
：
此处为语雀视频卡片，点击链接查看：2.mp4
cfclient //打开软件接下来刷写固件我加上图片与文字结合

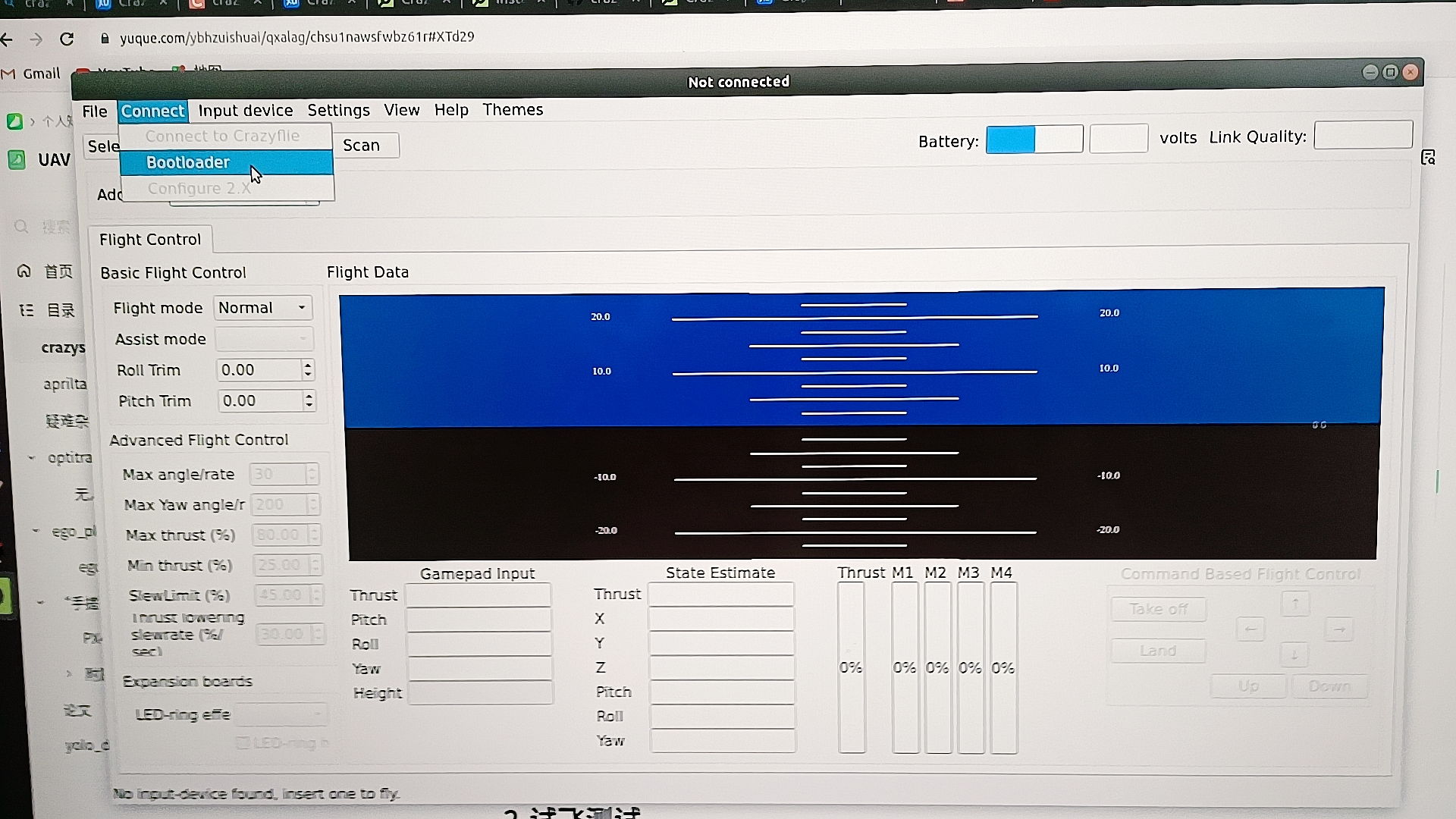

选择bootloader

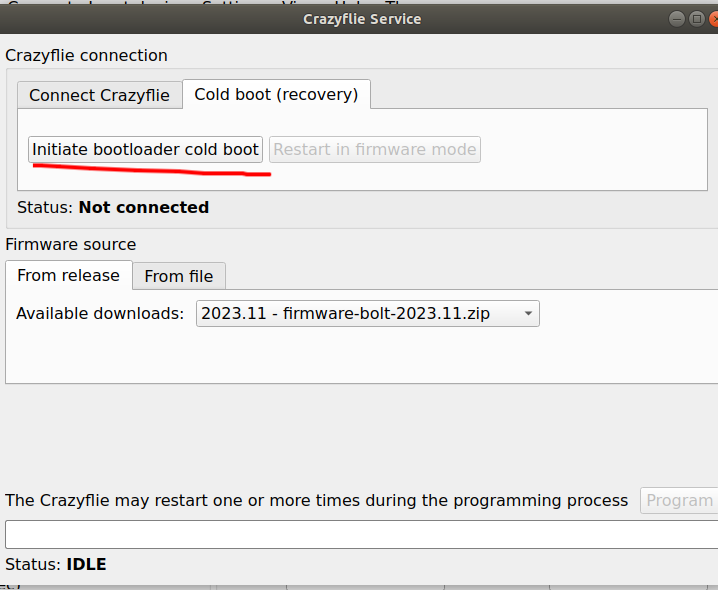

点击红色标注

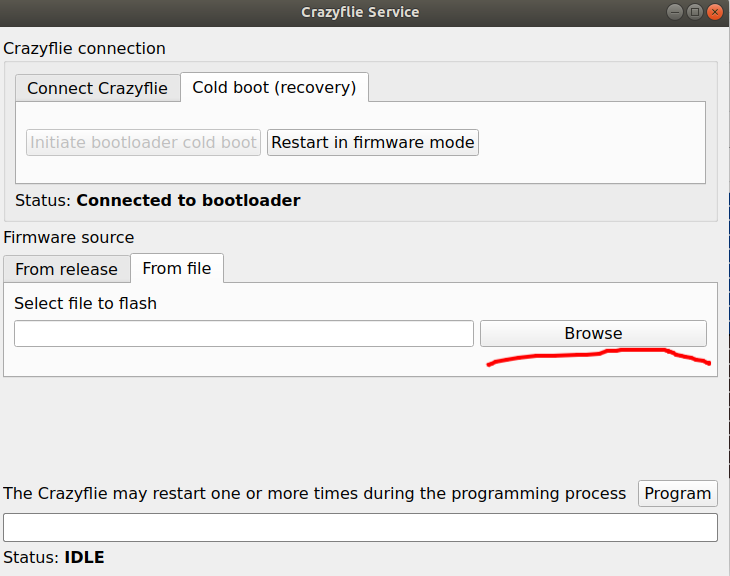

这里显示连接成功，点击browse（这里是固件存放位置）

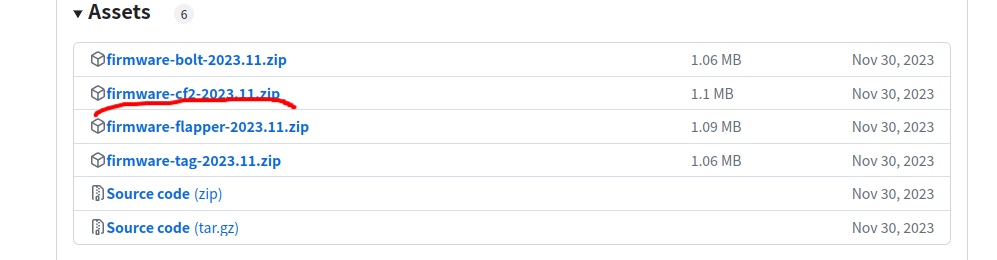

固件下载网址Releases · bitcraze/crazyflie-release · GitHub
选择最新稳定版即可，crazyfile2.1的小飞机选择图片所示，firmware-cf2-20xx-xx.zip

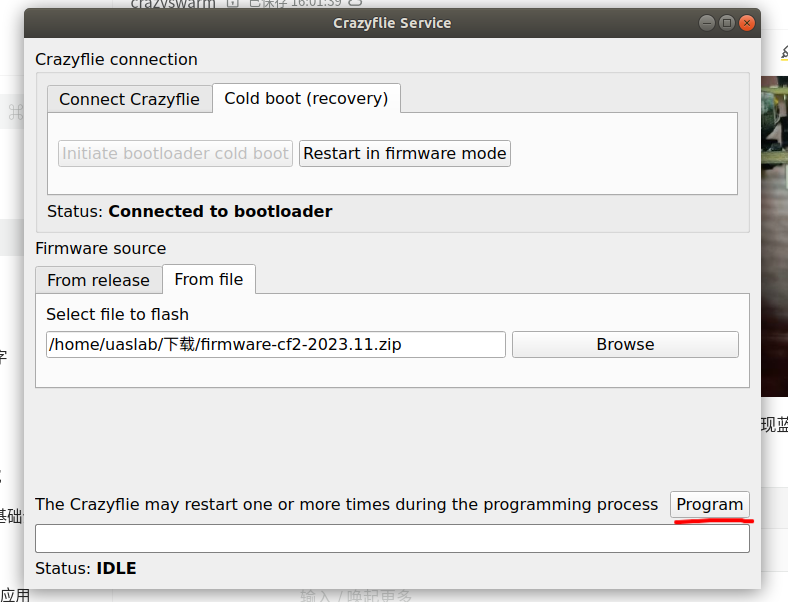

这是选择成功后的，选择刷写

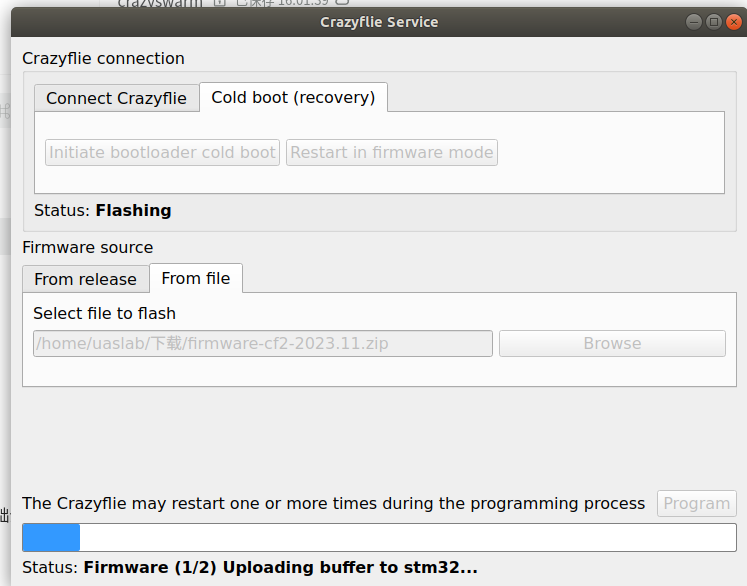

刷写ing，进度条会进行两次。

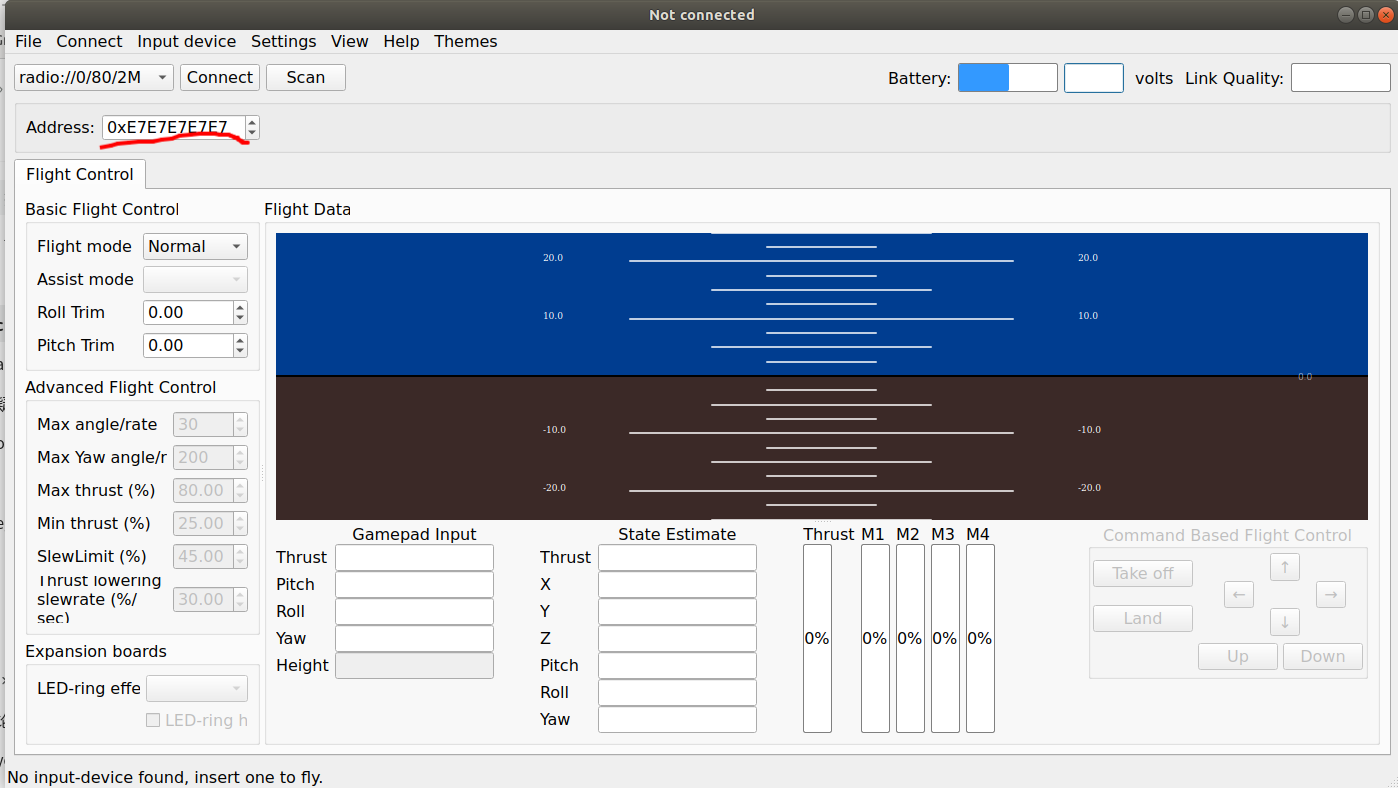

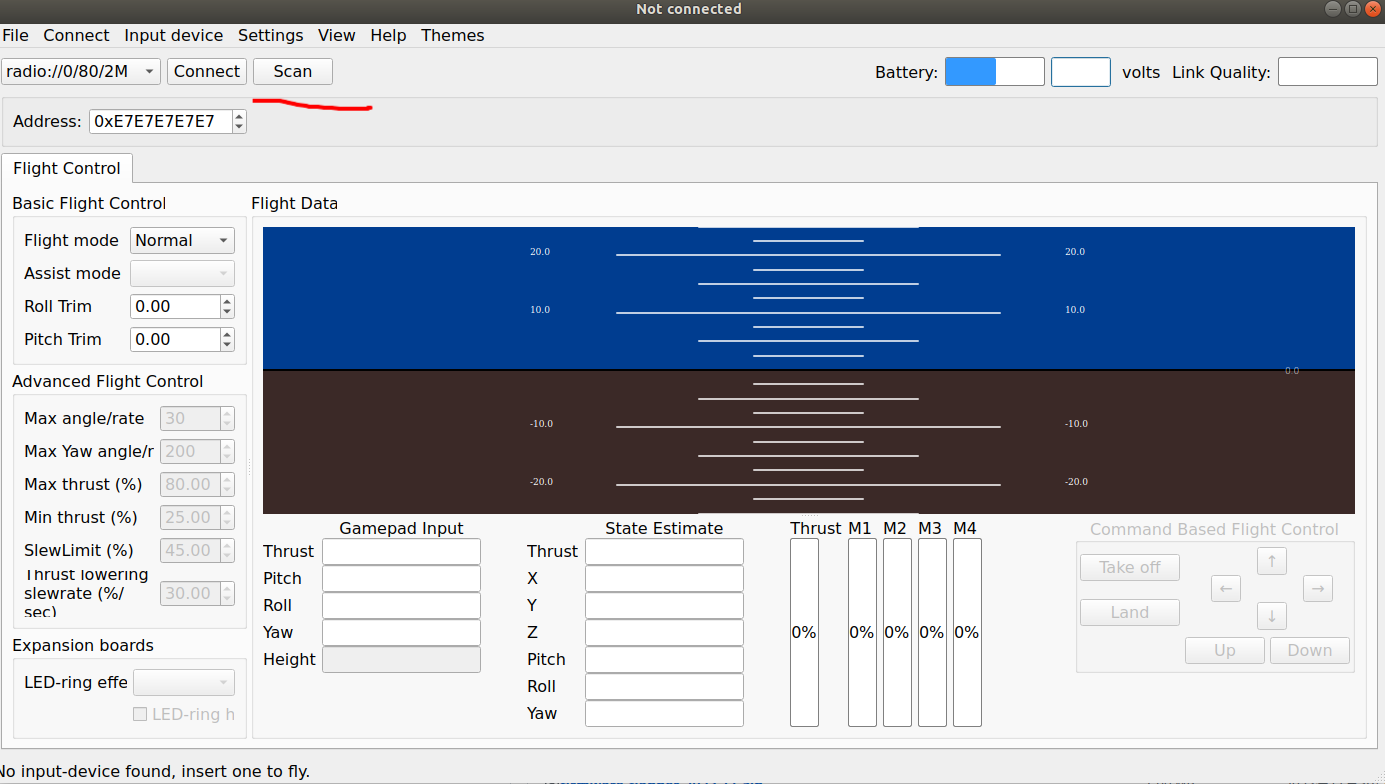

刷写成功后我们就可以进行连接啦，0xE7E7E7E7E7是飞机的默认地址，回来我们会进行修改，这里先点击scan用该地址进行搜索

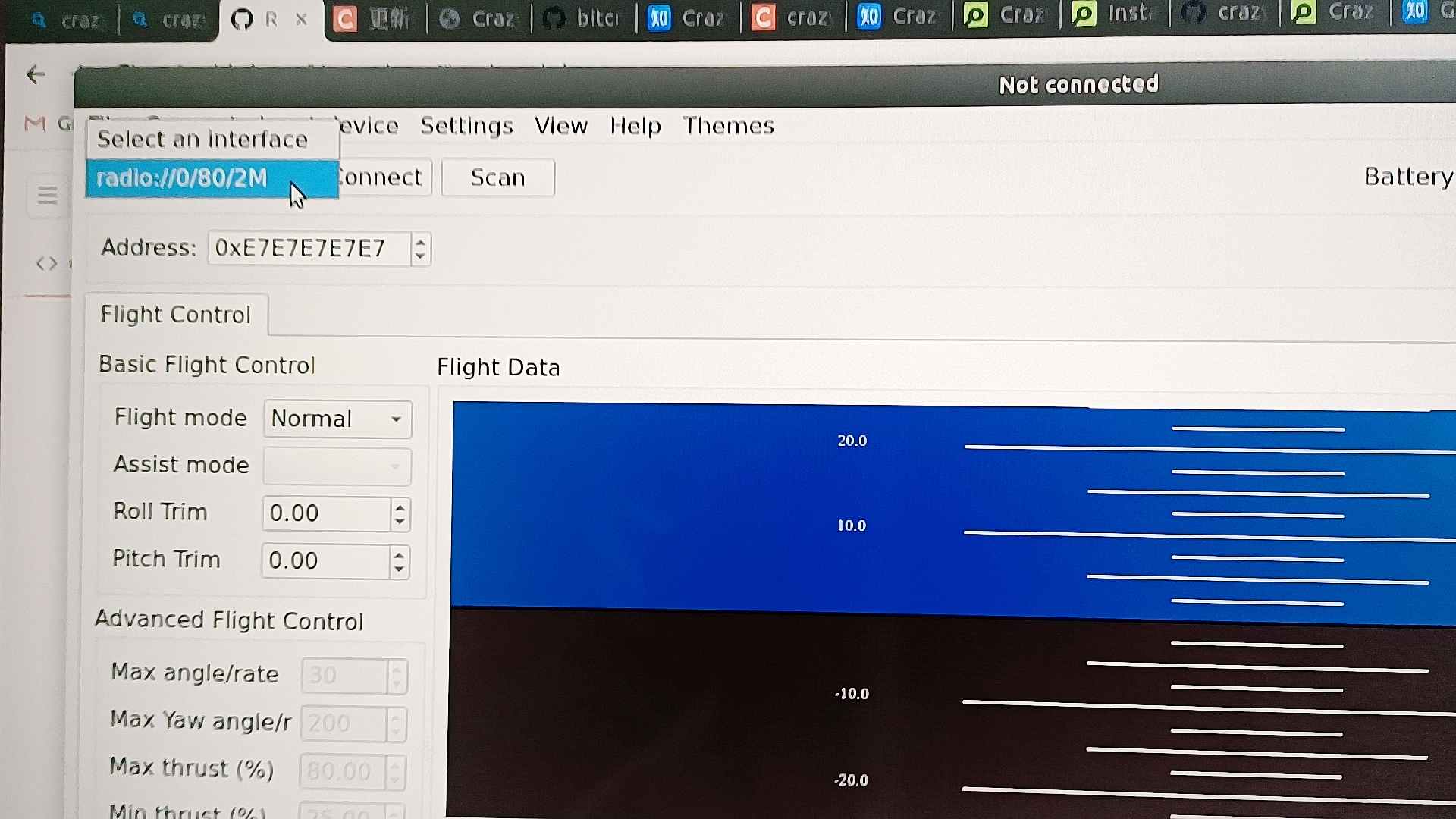

搜索后，我们可以看到radio://0/80/2M ,这就是搜索成功啦，点击connect连接

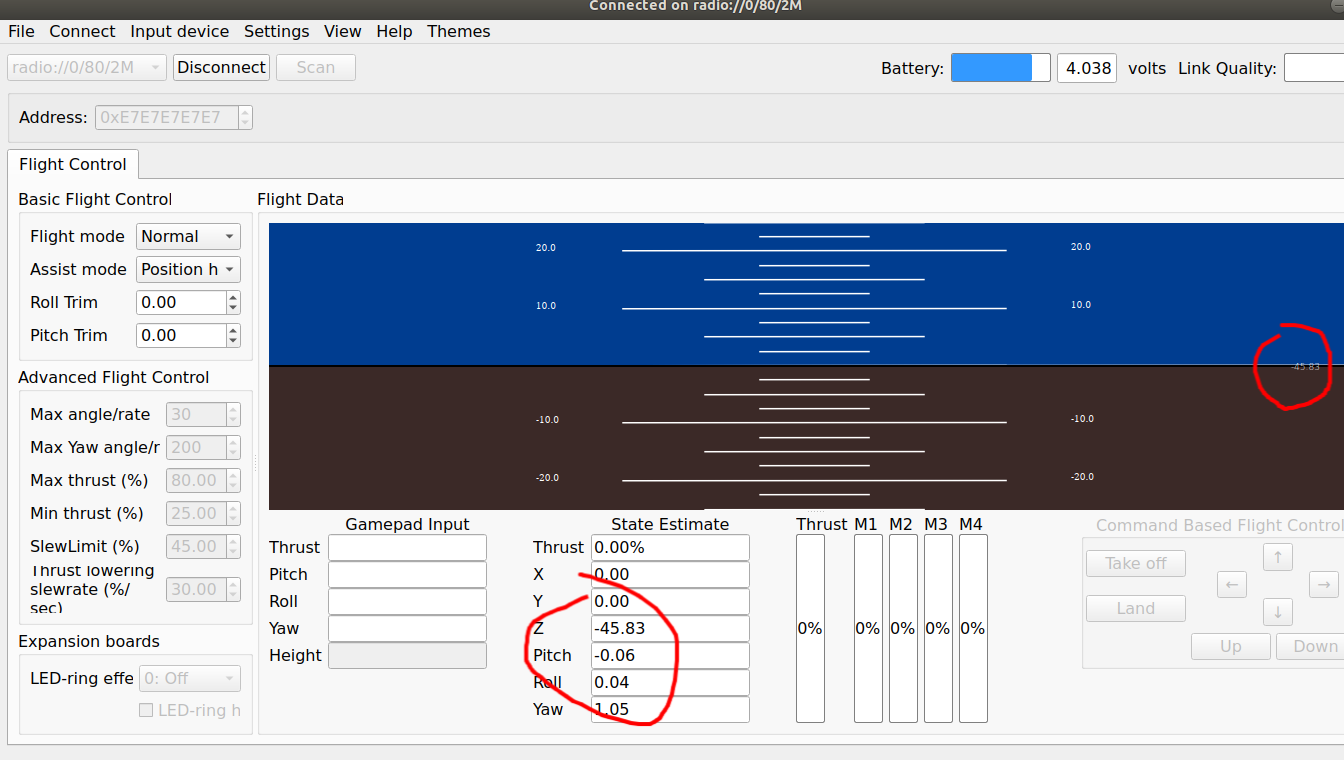

连接成功后，这些数值会时时变化
接下来，我们修改飞机的地址

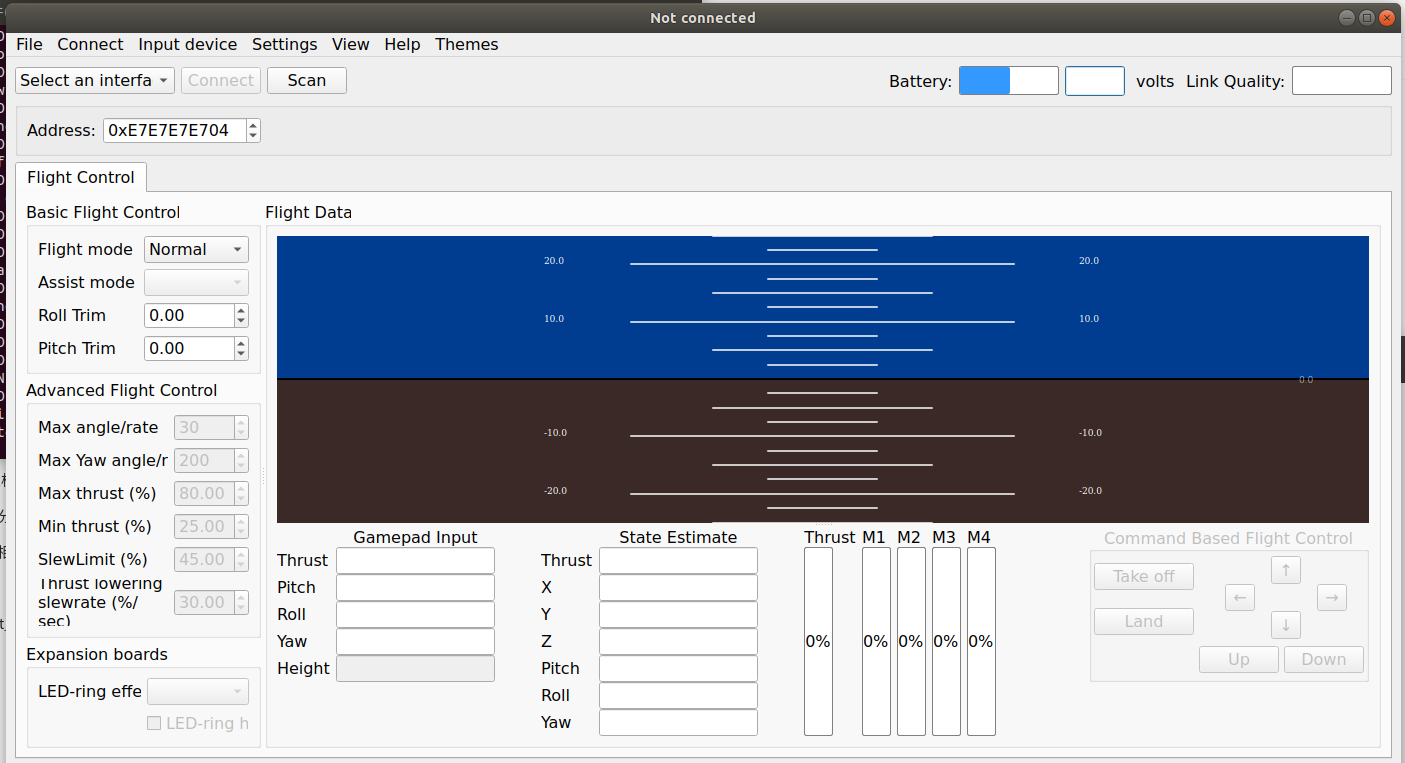

建议每个飞机贴上纸质标签，比如说03，我们把地址后两位改为03。channel：一般是70-100；其它数值默认即可。点击写入，然后飞机关机再开机，我们用新地址搜索

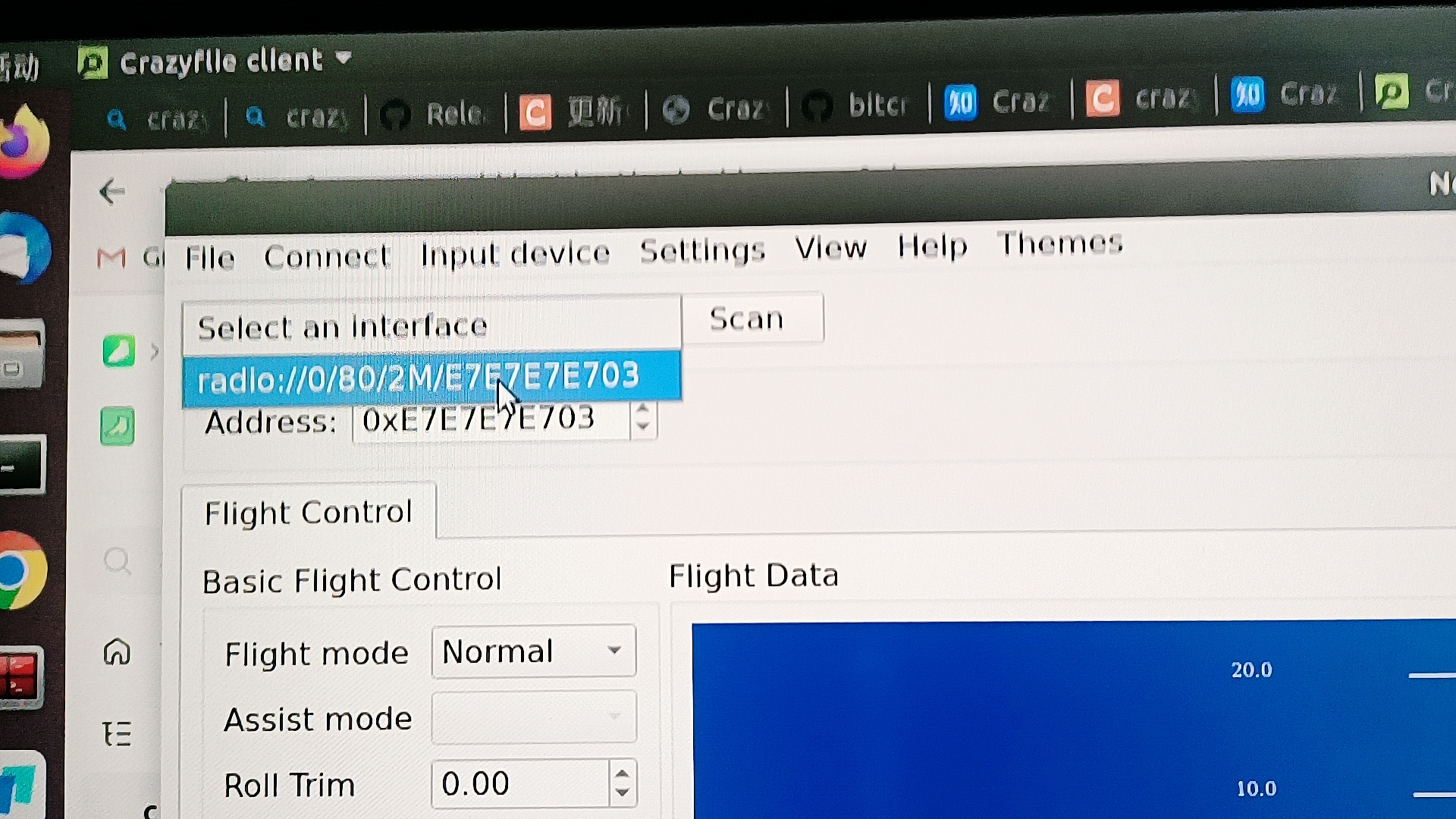

这就是修改成功后的地址
2.试飞测试
让我们进行精彩的实飞测试吧！
1.文件改写
主要是crazyswarm里的文件，
cd catkin_ws/src/crazyswarm/ros_ws/src/crazyswarm/launch/

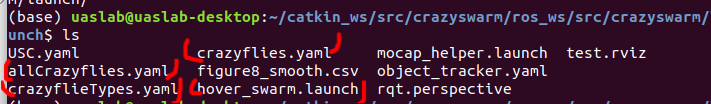

ls //如图所示四个文件
1.1单marker-single marker
对应的文件：
📎crazyflieTypes.yaml📎crazyflies.yaml📎allCrazyflies.yaml
hover_swarm.launch内容如下：
<?xml version="1.0"?>
<launch>
<arg name="joy_dev" default="/dev/input/js0" />
<rosparam command="load" file="$(find crazyswarm)/launch/crazyflieTypes.yaml" />
<rosparam command="load" file="$(find crazyswarm)/launch/crazyflies.yaml" />
<node pkg="crazyswarm" type="crazyswarm_server" name="crazyswarm_server" output="screen" >
<rosparam>
# Logging configuration (Use enable_logging to actually enable logging)
genericLogTopics: ["log1"]
genericLogTopicFrequencies: [10]
genericLogTopic_log1_Variables: ["stateEstimate.x", "ctrltarget.x"]
# firmware parameters for all drones (use crazyflieTypes.yaml to set per type, or
# allCrazyflies.yaml to set per drone)
firmwareParams:
commander:
enHighLevel: 1
stabilizer:
estimator: 2 # 1: complementary, 2: kalman
controller: 2 # 1: PID, 2: mellinger
ring:
effect: 16 # 6: double spinner, 7: solid color, 16: packetRate
solidBlue: 255 # if set to solid color
solidGreen: 0 # if set to solid color
solidRed: 0 # if set to solid color
headlightEnable: 0
locSrv:
extPosStdDev: 1e-3
extQuatStdDev: 0.5e-1
kalman:
resetEstimation: 1
# tracking
motion_capture_type: "optitrack" # one of none,vicon,optitrack,optitrack_closed_source,qualisys,vrpn
object_tracking_type: "libobjecttracker" # one of motionCapture,libobjecttracker ,
send_position_only: False # set to False to send position+orientation; set to True to send position only
motion_capture_host_name: "192.168.100.2"
# motion_capture_interface_ip: "" # optional for optitrack with multiple interfaces
save_point_clouds: "/dev/null" # set to a valid path to log mocap point cloud binary file.
print_latency: False
write_csvs: False
force_no_cache: False
enable_parameters: True
enable_logging: False
enable_logging_pose: True
</rosparam>
</node>
<node name="joy" pkg="joy" type="joy_node" output="screen">
<param name="dev" value="$(arg joy_dev)" />
</node>
<node pkg="crazyswarm" type="crazyswarm_teleop" name="crazyswarm_teleop" output="screen">
<param name="csv_file" value="$(find crazyswarm)/launch/figure8_smooth.csv" />
<param name="timescale" value="0.8" />
</node>
<node name="rviz" pkg="rviz" type="rviz" args="-d $(find crazyswarm)/launch/test.rviz"/>
<!-- <node pkg="rqt_plot" type="rqt_plot" name="rqt_plot_x" args="/cf2/log1/values[0]"/> -->
<!-- <node pkg="rqt_plot" type="rqt_plot" name="rqt_plot_roll" args="/cf1/log1/values[2] /cf1/log1/values[3]"/> -->
</launch>
悬停飞行视频：
此处为语雀视频卡片，点击链接查看：1.mp4
此处为语雀视频卡片，点击链接查看：单悬停.mp4
八字飞行视频：
此处为语雀视频卡片，点击链接查看：单八字.mp4
电脑端视频：
此处为语雀视频卡片，点击链接查看：1.mp4
1.2刚体 4个marker
文件如下：📎crazyflieTypes.yaml📎crazyflies.yaml📎allCrazyflies.yaml
hover_swarm.launch内容如下：
<?xml version="1.0"?>
<launch>
<arg name="joy_dev" default="/dev/input/js0" />
<rosparam command="load" file="$(find crazyswarm)/launch/crazyflieTypes.yaml" />
<rosparam command="load" file="$(find crazyswarm)/launch/crazyflies.yaml" />
<node pkg="crazyswarm" type="crazyswarm_server" name="crazyswarm_server" output="screen" >
<rosparam>
# Logging configuration (Use enable_logging to actually enable logging)
genericLogTopics: ["log1"]
genericLogTopicFrequencies: [10]
genericLogTopic_log1_Variables: ["stateEstimate.x", "ctrltarget.x"]
# firmware parameters for all drones (use crazyflieTypes.yaml to set per type, or
# allCrazyflies.yaml to set per drone)
firmwareParams:
commander:
enHighLevel: 1
stabilizer:
estimator: 2 # 1: complementary, 2: kalman
controller: 2 # 1: PID, 2: mellinger
ring:
effect: 16 # 6: double spinner, 7: solid color, 16: packetRate
solidBlue: 255 # if set to solid color
solidGreen: 0 # if set to solid color
solidRed: 0 # if set to solid color
headlightEnable: 0
locSrv:
extPosStdDev: 1e-3
extQuatStdDev: 0.5e-1
kalman:
resetEstimation: 1
# tracking
motion_capture_type: "optitrack" # one of none,vicon,optitrack,optitrack_closed_source,qualisys,vrpn
object_tracking_type: "motionCapture" # one of motionCapture,libobjecttracker
send_position_only: False # set to False to send position+orientation; set to True to send position only
motion_capture_host_name: "192.168.100.2"
# motion_capture_interface_ip: "" # optional for optitrack with multiple interfaces
save_point_clouds: "/dev/null" # set to a valid path to log mocap point cloud binary file.
print_latency: False
write_csvs: False
force_no_cache: False
enable_parameters: True
enable_logging: False
enable_logging_pose: True
</rosparam>
</node>
<node name="joy" pkg="joy" type="joy_node" output="screen">
<param name="dev" value="$(arg joy_dev)" />
</node>
<node pkg="crazyswarm" type="crazyswarm_teleop" name="crazyswarm_teleop" output="screen">
<param name="csv_file" value="$(find crazyswarm)/launch/figure8_smooth.csv" />
<param name="timescale" value="0.8" />
</node>
<node name="rviz" pkg="rviz" type="rviz" args="-d $(find crazyswarm)/launch/test.rviz"/>
<!-- <node pkg="rqt_plot" type="rqt_plot" name="rqt_plot_x" args="/cf2/log1/values[0]"/> -->
<!-- <node pkg="rqt_plot" type="rqt_plot" name="rqt_plot_roll" args="/cf1/log1/values[2] /cf1/log1/values[3]"/> -->
</launch>
悬停飞行视频：
此处为语雀视频卡片，点击链接查看：悬停.mp4
八字飞行视频：
此处为语雀视频卡片，点击链接查看：刚体八字.mp4
电脑段视频：算了吧，去语雀或者b站看吧
crazyfile2.1 在optitrack 动捕环境下 single
