HAL库学习笔记ADC篇----ADC多通道连续转换+DMA方式

还不如吃热乎乎的汤饭吃得饱饱

已于 2024-09-06 09:12:18 修改

阅读量1.4k

点赞数 3

文章标签：学习单片机 stm32 c语言

于 2022-05-13 11:04:57 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_55391062/article/details/124745451

版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

前言

第一次写，无原理解析，只有代码！简单又粗暴嘿嘿

一、Cube配置（F407VET6）

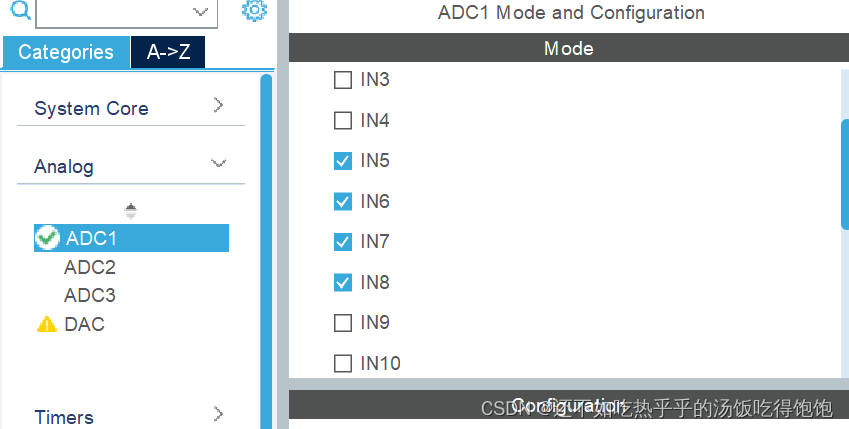

1、勾选的是ADC1的5678

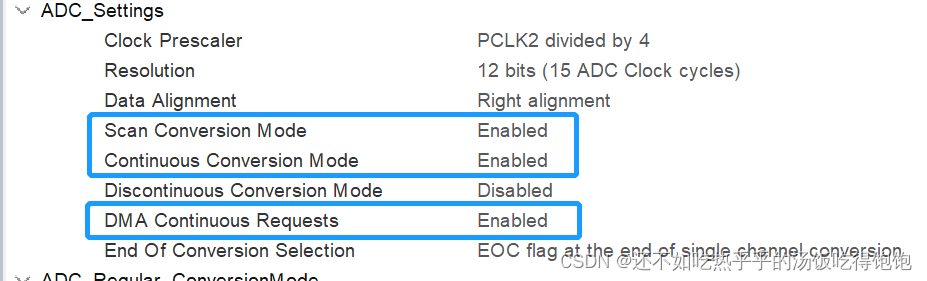

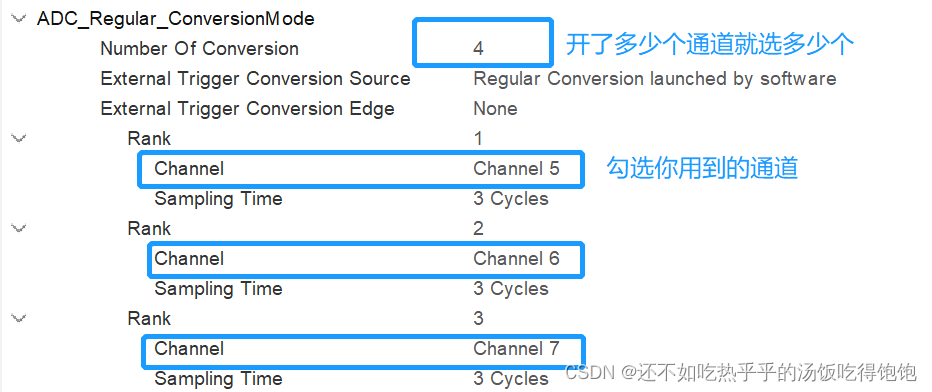

2、

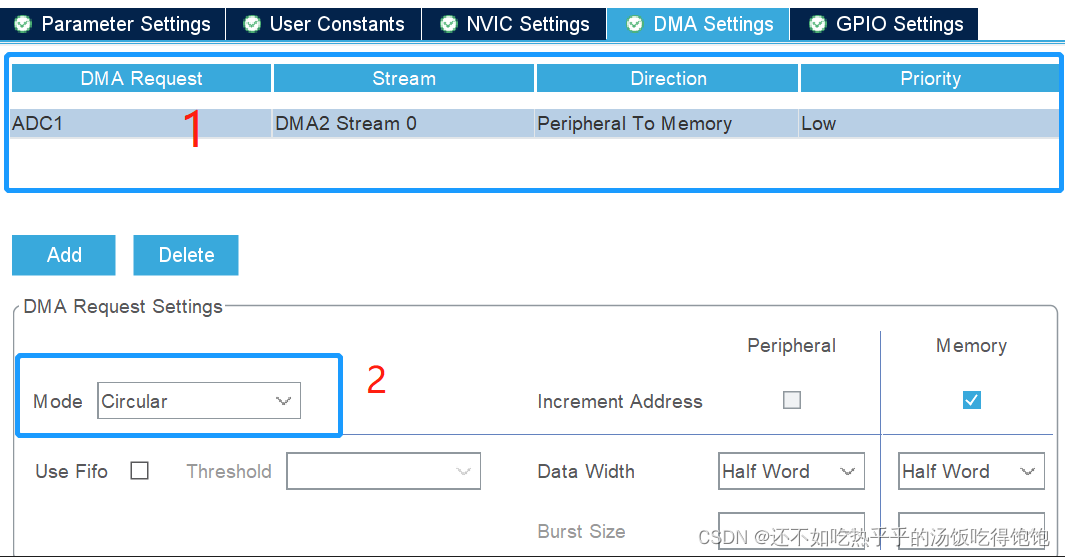

3、DMA 设置

二、使用步骤

1. 代码总览

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "adc.h"
#include "dma.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "string.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
uint16_t ADCRes[4]; //变量易变，编译器不能随便优化
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();//DMA初始化一定要在ADC之前
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
  HAL_ADC_Start_DMA(&hadc1,(uint32_t*)ADCRes,8);//4个通道8个，3个就为6，长度不对数据就会出错
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		char str[64];

		sprintf(str,"%f,%f,%f,%f\r\n",(ADCRes[0]*3.3)/4095,(ADCRes[1]*3.3)/4095,(ADCRes[2]*3.3)/4095,(ADCRes[3]*3.3)/4095);   //一次触发无限次采样
	    HAL_UART_Transmit(&huart1,(uint8_t*)str,strlen(str),HAL_MAX_DELAY);
		HAL_Delay(5000);
  }
  /* USER CODE END 3 */
}

2.代码注意事项以及解析

代码如下（示例）：

 /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();//DMA初始化一定要在ADC之前
  MX_ADC1_Init();
  MX_USART1_UART_Init();

DMA初始化一定要在ADC之前！！！！！否则数据就有问题

总结

完整工程如下：

链接：https://pan.baidu.com/s/1gyvAwMwa2n63BWtqZ0wQHw
提取码：5umm
