【stm32】hal库学习笔记-ADC模数转换（超详细）

本篇章介绍了ADC实现电压检测的三种方式

ADC原理及选型

ADC将连续的模拟电压信号转换为二进制的数字信号

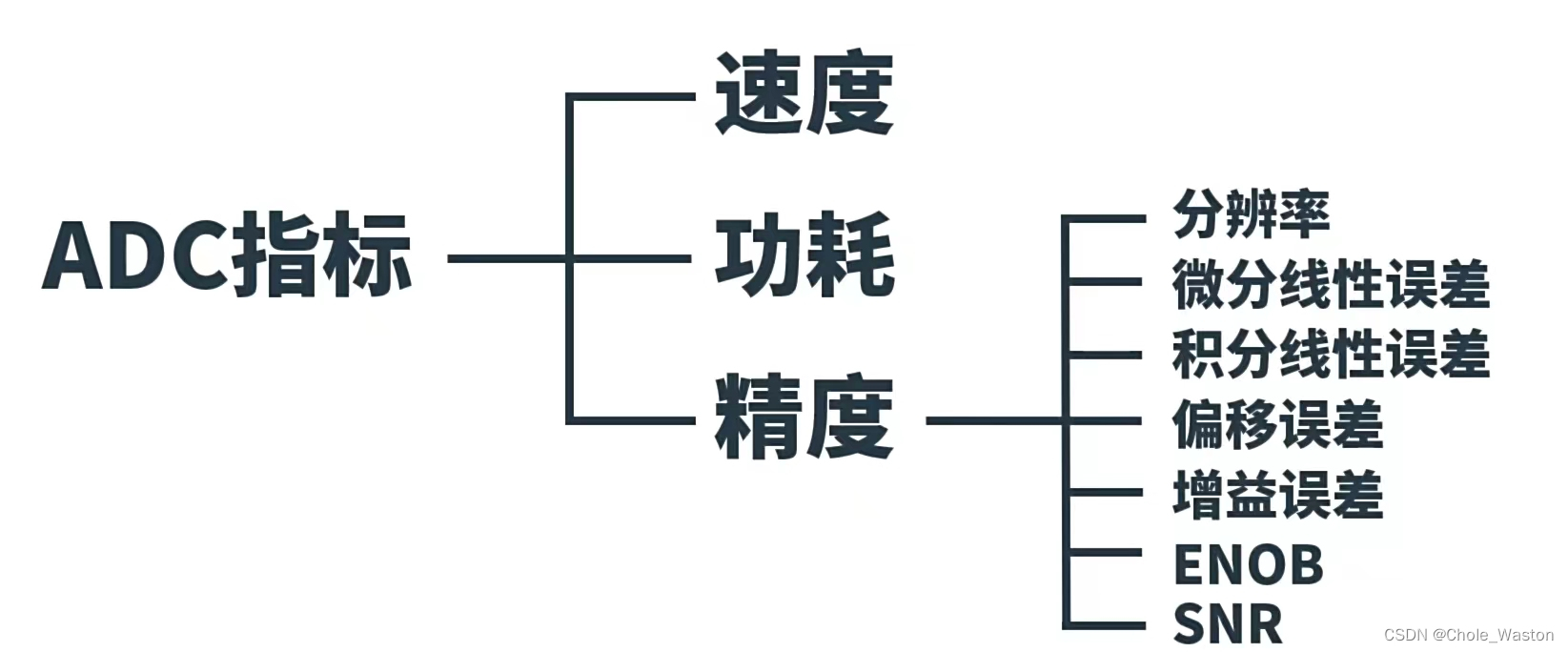

选型参数

速度（采样频率）
功耗
精度在这里插入图片描述

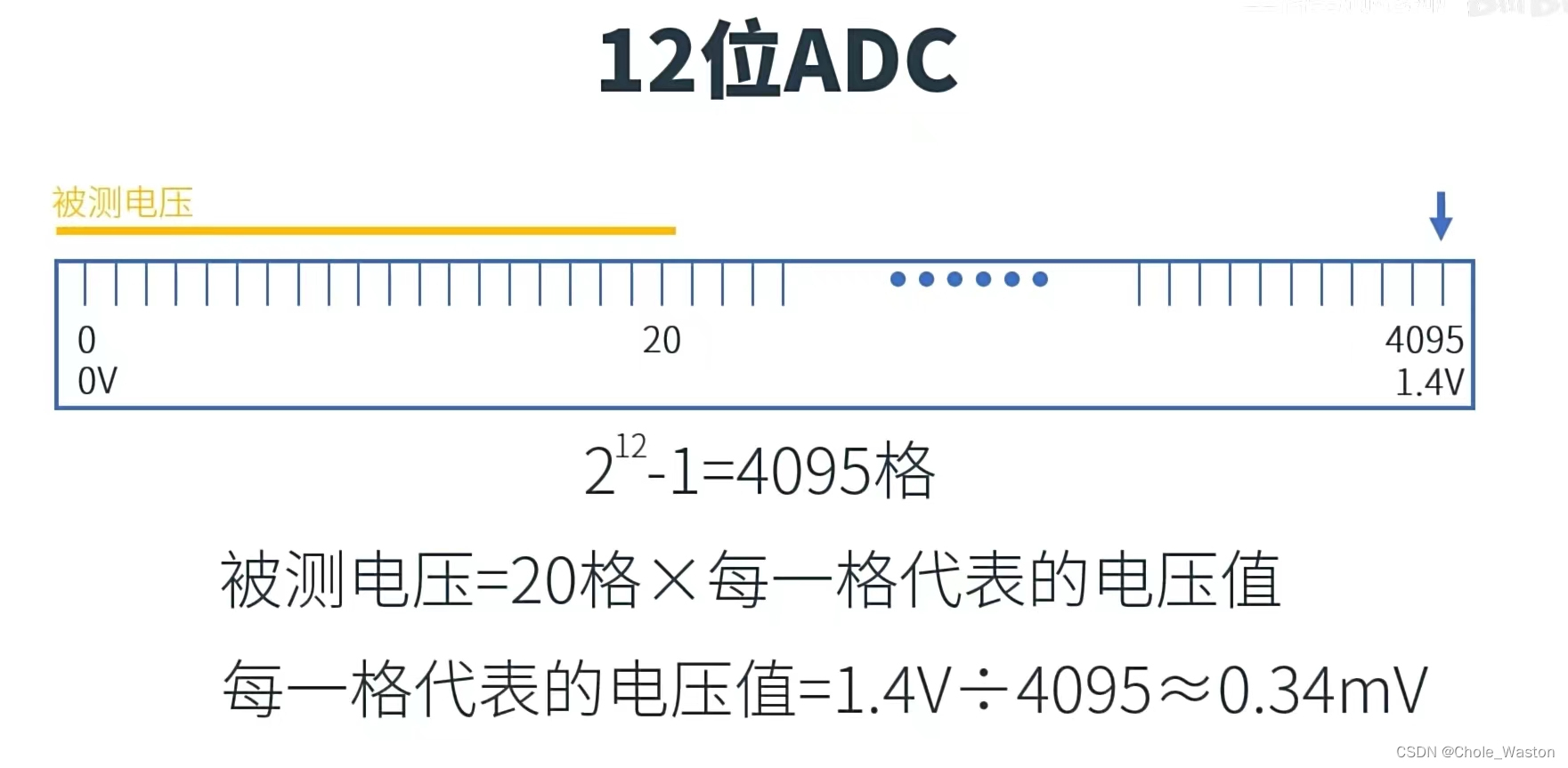

转换原理

在这里插入图片描述

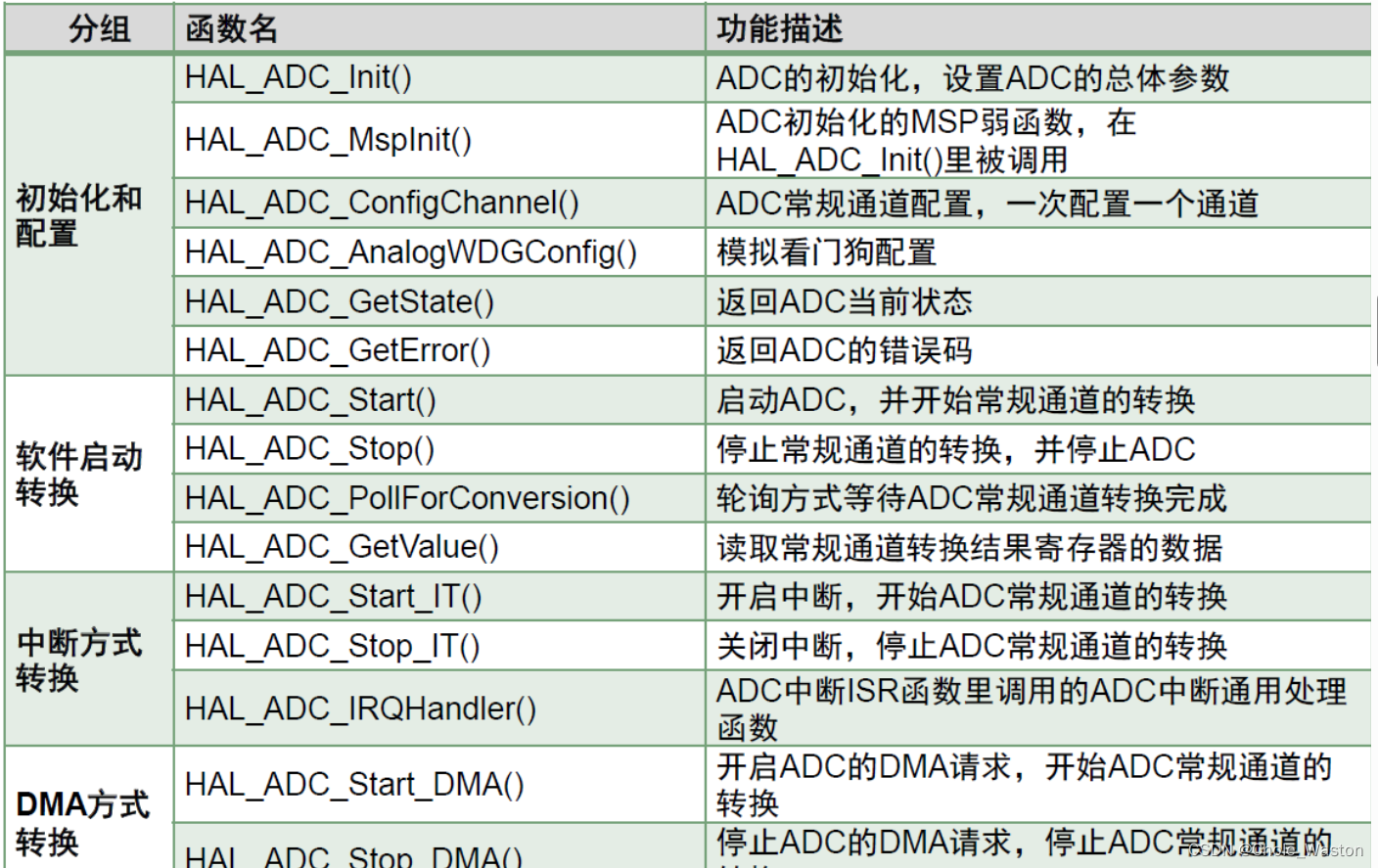

ADC hal库驱动函数

在这里插入图片描述

普通通道检测电压

CubeMX图形化配置

导入TFT_LCD配置（配置方法见上一篇博客）

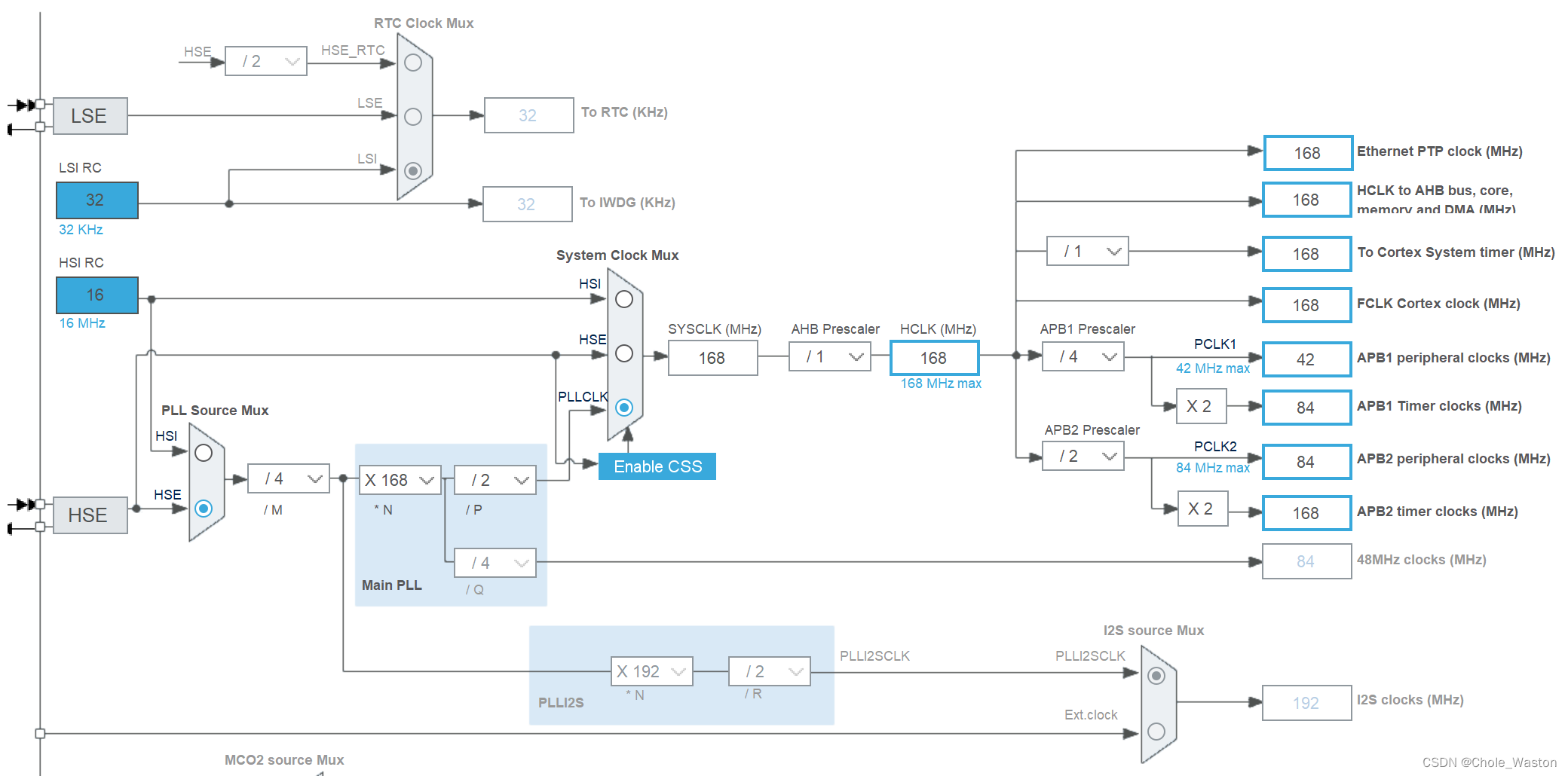

时钟树配置
在这里插入图片描述

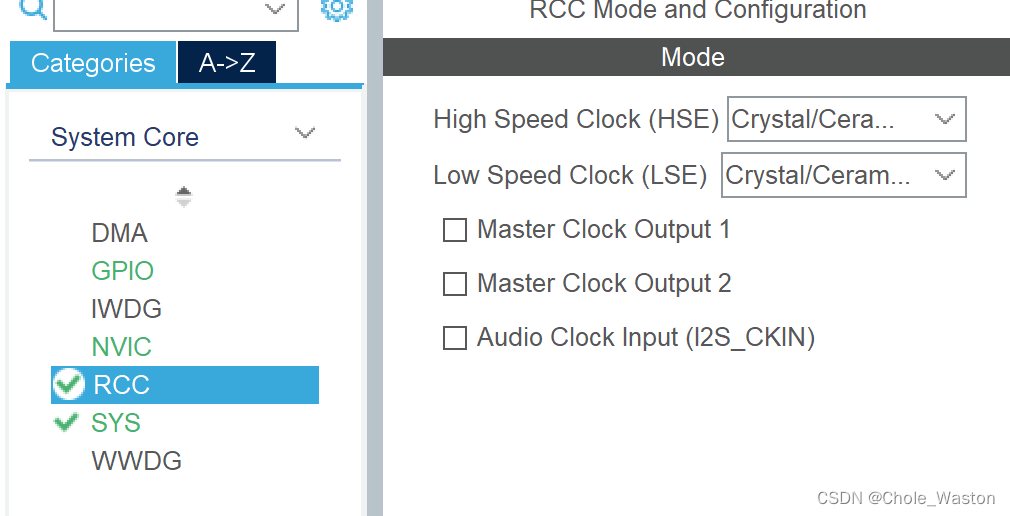

打开外部时钟

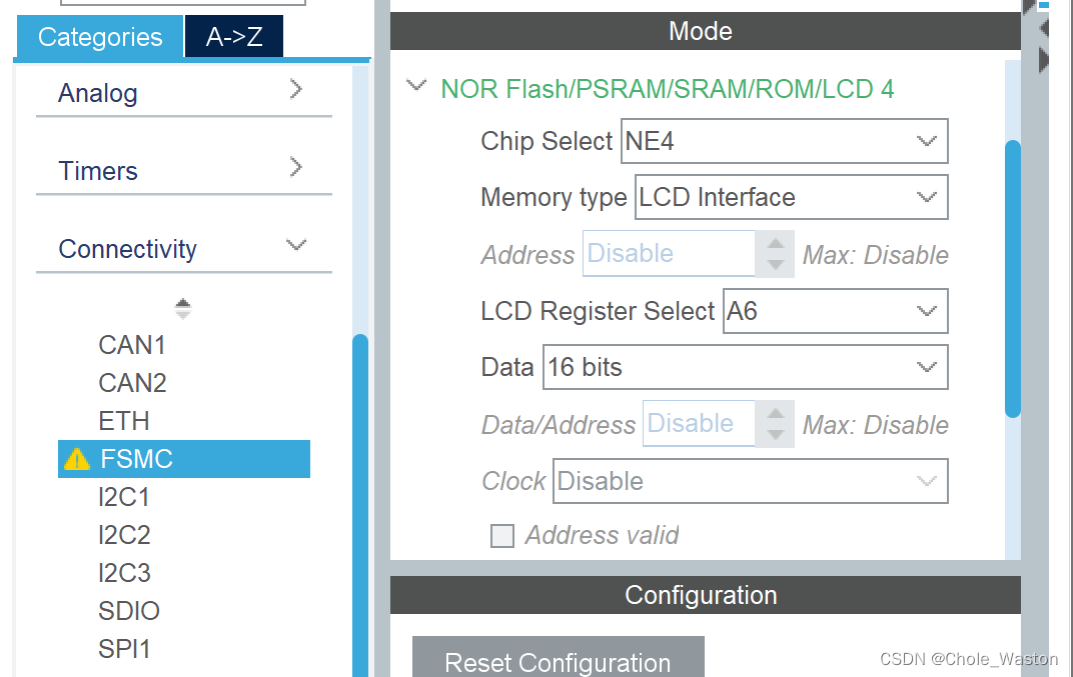

FSMC配置

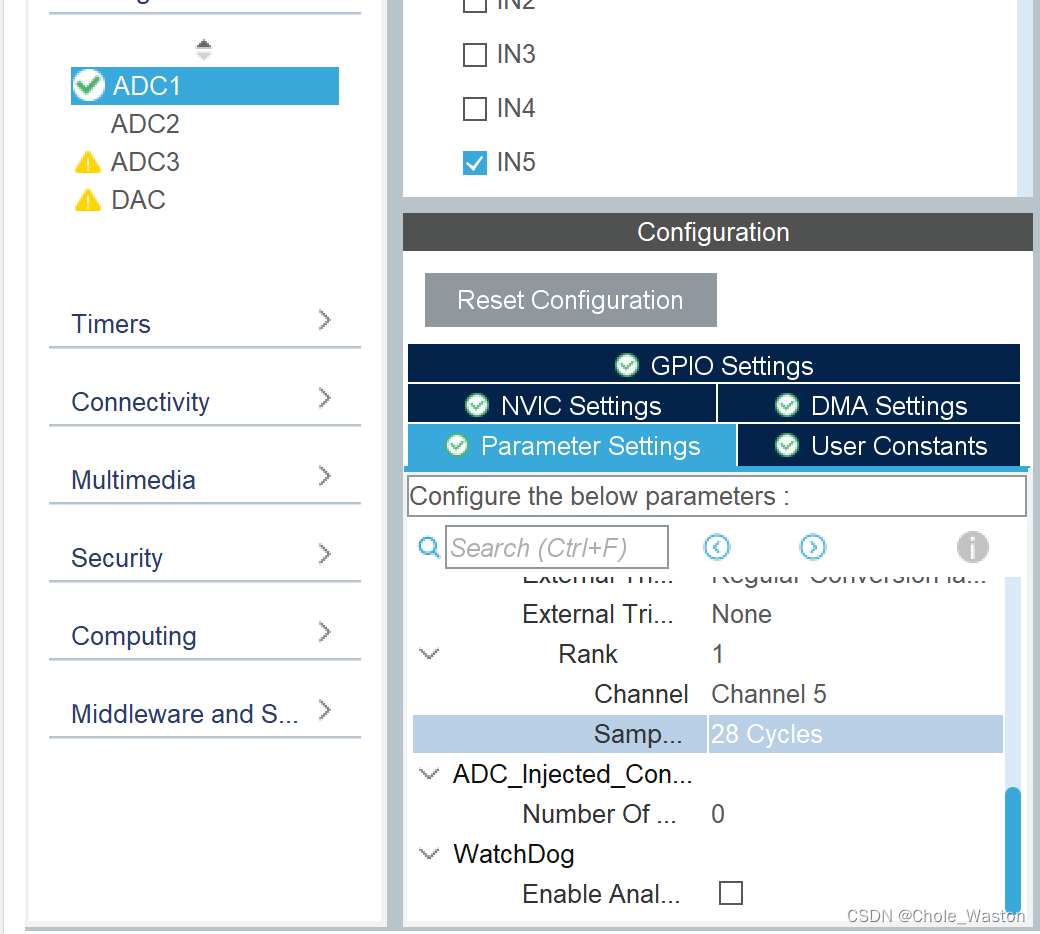

ADC配置

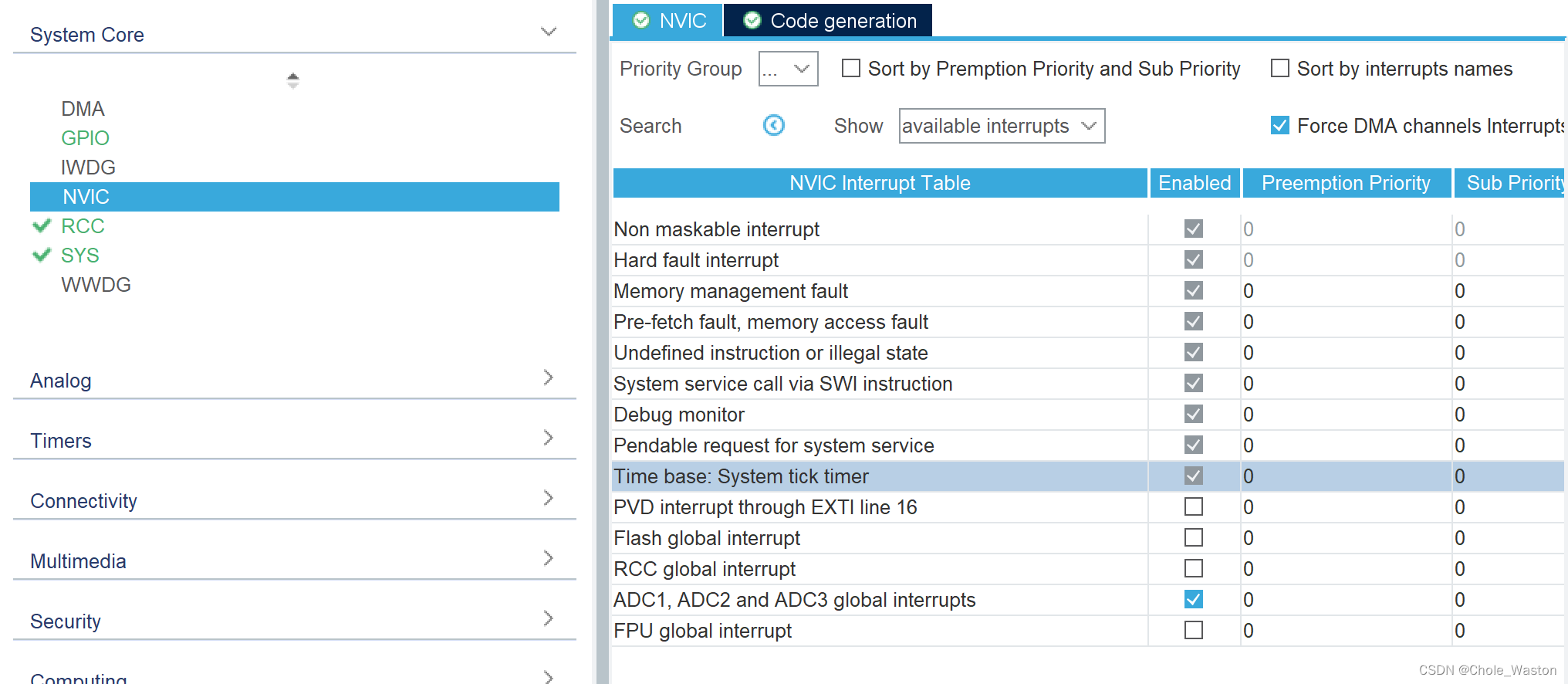

将Time base的优先级调为0 打开中断

在这里插入图片描述

代码实现

  /* USER CODE BEGIN 2 */
  lcd_init();
//  lcd_show_str(10, 40, 24, "ADC1-IN5 channel", RED);
//  lcd_show_str(10, 70, 24, "Please set jumper at first", RED);
//  lcd_show_str(10,100, 24, "Tune potentiometer for input", RED);
  lcd_show_str(10,130, 24, "ADC 12-bits Value = ", RED);
  lcd_show_str(10,190, 24, "Voltage(mV) = ", RED);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

	  HAL_ADC_Start(&hadc1);
	  if (HAL_ADC_PollForConversion(&hadc1
