在使用Allegro进行PCB设计时，有时会遇到10度走线命令无法显示的问题。解决方法包括：进入Route > Connect，右击选择Design Parameters，勾选Route offset，应用并确认设置。这将使得10度走线命令重新出现在Connect命令中，提升设计效率。Allegro提供设计授权、PCB布局、库设计数据管理等功能，支持FPGA系统规划、PCB布局、库创建和设计数据管理，确保高质量、高效的设计流程。

Allegro无法打开10度走线命令的原因和解决办法

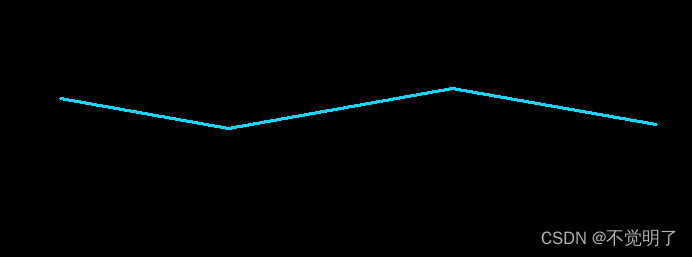

做PCB设计的时候，10度走线也是较为常见的设计方式，Allegro支持10度走线，如下图

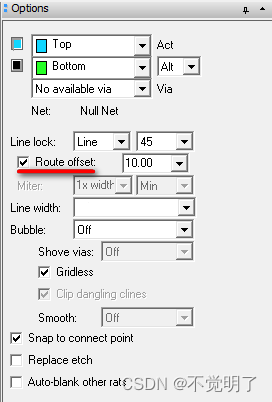

需要10度走线的时候，Options只需要勾选Route offset命令即可


了解本专栏 订阅专栏 解锁全文 超级会员免费看
