Allegro基本规则设置指导书之Same Net Spacing Region

下面介绍基本规则设置指导书之Same Net Spacing Region
在这里插入图片描述

  1. 空白的地方创建一个Region
    在这里插入图片描述

  2. 给创建好的Region 匹配一个规则
    在这里插入图片描述

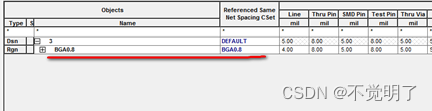

  3. 当网络需要在Region中需要按照自身的规则匹配时，可以创建Region Class来匹配
    在这里插入图片描述

This section is describe what the function allegro have ,helpfully could let user know more about allegro
