简介

框架图

本章节主要针对MIG读写做详细介绍，首先创建BLOCK DESIGN，工程连接如下图所示：

MIG IP介绍

DATAMOVER的配置这里不再做介绍，结合上篇文章讲到DATAMOVER对BRAM进行读写操作，这里通过AXI桥再加一个MIG模块，MIG模块的配置和说明如下：

1、Clock Period：设置DDR3的IO时钟频率，根据开发板上实际DDR3支持的最大时钟频率进行设置，MT41K256M16TW-107IT最大支持933MHz的接口时钟，本次设计设置为400MHz的数据时钟。

2、PHY to Controller Clock Ratlo：FPGA给DDR3芯片提供的时钟频率为Clock Period，但是FPGA内部其余模块的时钟一般是运行不到Clock Period这么高的时钟频率的，所以需要给FPGA内部提供一个较低的时钟，这个参数就是用来设置DDR3接口时钟与MIG IP提供给FPGA内部其他模块的时钟(ui_clk)频率比值。本次设计的比值固定为4:1。由于ui_clk与DDR3接口时钟频率比值为1:4，ui_clk时钟为100MHz,可以作为系统时钟工作。

3、Vccaux_io：设置bank的供电电压，一般都是锁死的，会根据DDR3时钟频率变化而变化。

4、Memory Type：一般选择Components即可，其余几种可能与内存条有关。

5、Memory Part：选择DDR3的型号，芯片类型不同会涉及具体的DDR3时序参数不同以及地址线和数据线的位数不同。

6、Memory Voltage：选择芯片引脚的电平标准，DDR3一般只有1.5V和1.35V两种，根据原理图选择支持的电平的类型即可。本次设计选用1.35V。

7、Data Width：DDR3读写数据位宽，根据原理图选择DDR3位宽。本次设计将位宽设置为64。

8、ECC：数据线多余72为才能使用的功能。

9、Data Mask：启用之后，可以通过一个掩膜信号去控制DDR3写入数据，本质就是去控制DDR3的DM引脚，一般也不会使用此功能。

10、Number of Bank Machies：选择bank数量，DDR3虽然有8个bank，但是如果不需要全部使用时，可以只选择部分bank，降低功耗，节约资源，默认使用4个bank。

11、ORDERING：DDR控制器调度命令的顺序的配置，当选择strict时，严格按照命令先后顺序执行；选择normal时，为了得到更高的效率，可能对命令重排序。

Data Width：表示axi_full接口读写数据的位宽。

Arbitration Scheme：仲裁机制，由于DDR3芯片只有一组数据，而axi_full的读、写接口支持同时传输数据。当选用“TDM”时，读、写操作同时到达时，将交替进行。由于MIG IP自带仲裁机制，用户侧就不需要再考虑读写仲裁问题。

Narrow Burst设置位0即可。

1.Input Clock Period：MIG IP 核的系统输入时钟周期，该时钟一般由晶振直接提供，本设计输入200MHz差分时钟信号;

2.Read Burst Type and Length：突发类型选择，突发类型有顺序突发和交叉突发两种，选择顺序突发（Sequential），其突发长度固定为 8。

3.Output Driver Impdance Control：输出阻抗控制。选择 RZQ/7。

4.RTT：终结电阻，可进行动态控制。选择 RZQ/4。

5.Controller Chip Select Pin：片选管脚引出使能。选择 enable，表示把片选信号 cs#引出来，由外部控制

6.BANK_ROW_COLUMN：寻址方式选择。BRC这种映射方式，用的最多。其优点是，功耗低；
RBC的优点是适合数据流方式去访问数据，性能好。

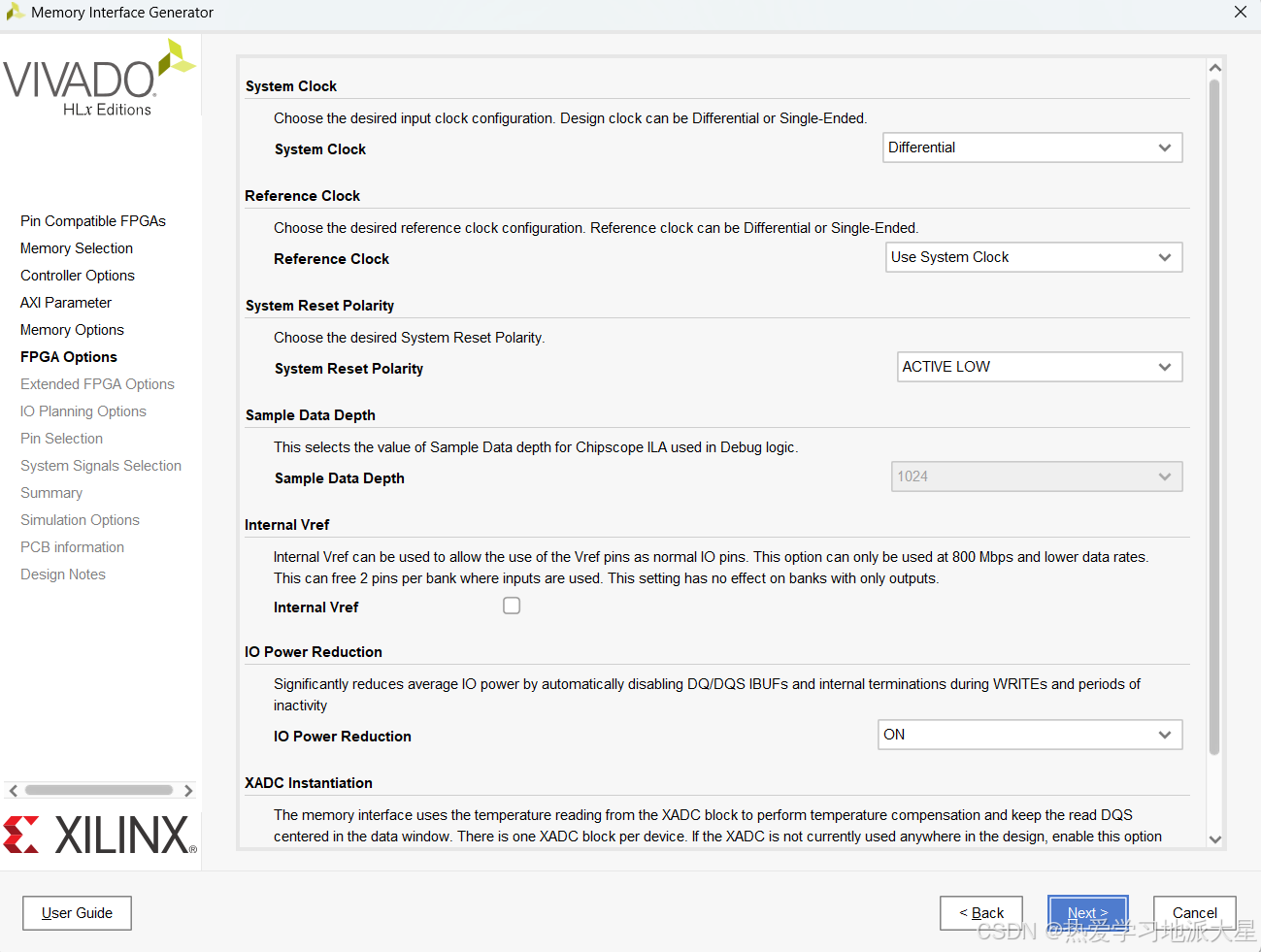

System Clock
选择时钟类型（Single-Ended, Differential, 或 No Buffer）sys_clk信号对。这里选择外部时钟输入。
Reference Clock
此选项选择时钟类型(Single-Ended, Differential, No Buffer 或 Use System Clock)的clk_ref信号对。
Use System Clock选项只在当系统时钟为199MHz~201MHz时可选。参考时钟频率基于数据速率，IP核添加了一个MMCM来创建高于1,333 Mb/s的ref_clk频率。当选择No Buffer选项时，IBUF原语不会在RTL代码中实例化，也不会为参考时钟分配引脚。
System Reset Polarity
选择复位信号的有效极性。
Debug Signals Contorl
选择此选项将使校准状态和用户端口信号被端口映射到example_top模块中的ILA和VIO。这有助于使用Vivado Design Suite调试特性监控用户界面端口上的数据流。
可选可不选。
Sample Data Depth
该选项为Vivado调试逻辑中使用的ILA模块选择Sample Data深度。当存储器控制器的调试信号选项为ON时，可以选择此选项。
Internal Vref
内部VREF可以用于数据组字节，以允许使用VREF引脚进行正常的I/O使用。内部VREF应该只用于800Mb/s或以下的数据速率。所以我们勾选不了。
IO Power Reduction
该选项通过在控制器处于空闲状态时自动禁用DQ和DQS ibuf来降低平均I/O功耗。
XADC Instantiation
当启用时，该选项指示MIG核心实例化XADC和温度轮询电路的温度监视器功能。如果已经在设计的其他地方使用了XADC，则可以禁用此选项。在这种情况下，必须定期采样设备温度，并将其驱动到存储器接口顶级用户设计模块中的device_temp_i总线上。如果device_temp_i信号未连接，则实例化XADC。否则将不实例化XADC。

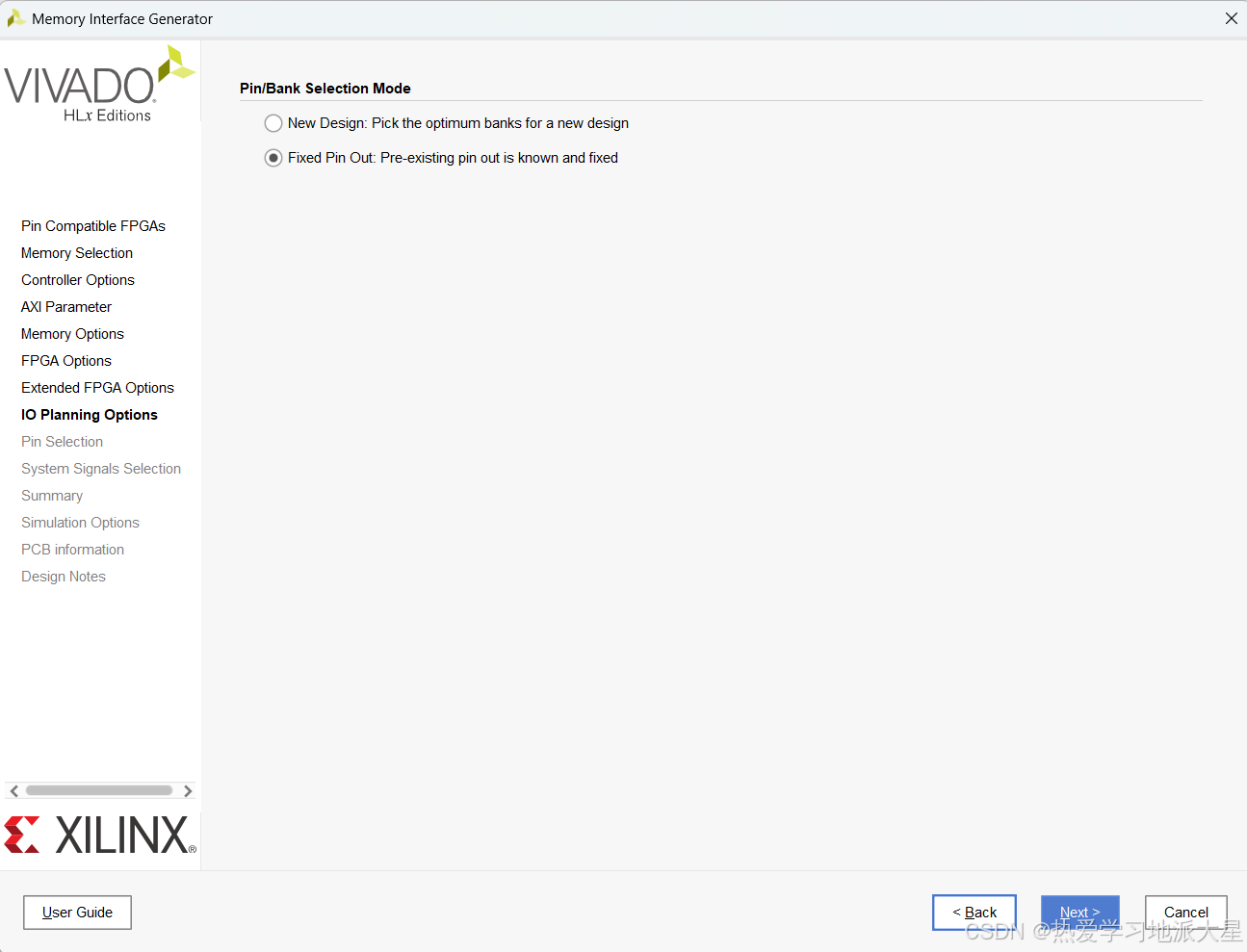

设置DDR3的引脚信息，这里不做详细描述。

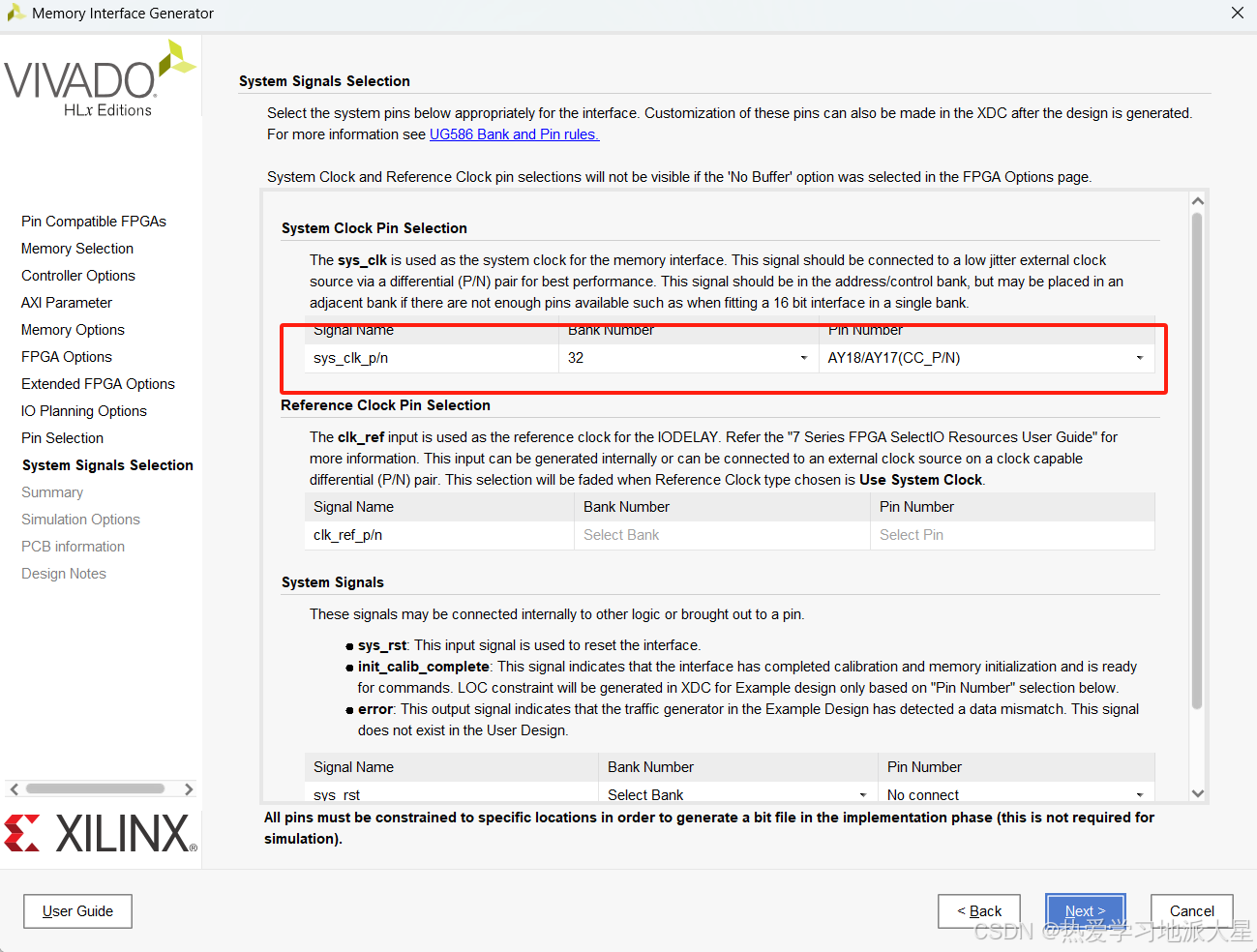

选择输入时钟的引脚，一般DDR3输入引脚是有要求的。

到这里DDR3 MIG设置基本完毕。

地址映射

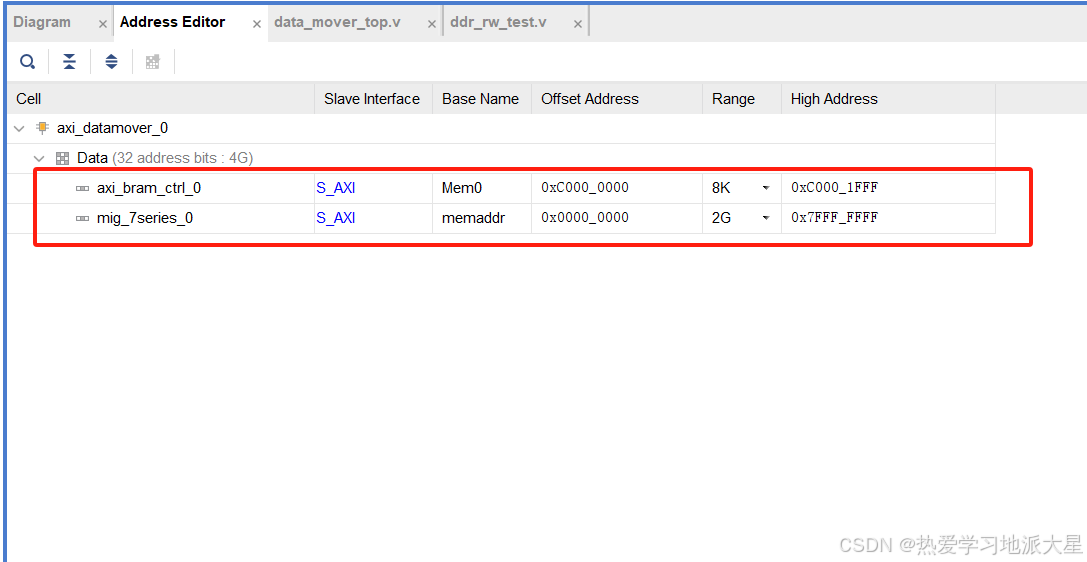

以上BD连接完后需要做地址映射，当前映射设置如下：

代码驱动

MIG产生系统时钟输出，基于上一章节DATAMOVER驱动做再做简单更改，更改完毕后驱动可以完成对BRAM/MIG的读写功能，激励代码如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/10/09 11:44:57
// Design Name:
// Module Name: ddr_rw_test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module ddr_rw_test(

	input sys_clk,
	input sys_rst_n,

	output reg[22:0] w_data_length,
	output reg[31:0] w_bram_addr,
	output reg [127:0]s_axis_tdata,
	output reg s_axis_tvalid,
	input s_axis_tready,
	output reg s_axis_tlast,

	(* MARK_DEBUG="true" *)input init_calib_complete,



	output reg[31:0] rd_bram_addr,
	output reg[22:0] rd_data_length,
	(* MARK_DEBUG="true" *)output reg rd_bram_en


    );


reg[31:0] delay_cnt;








endmodule

w_bram_addr/rd_bram_addr地址设置可实现BRAM/MIG的读写操作。

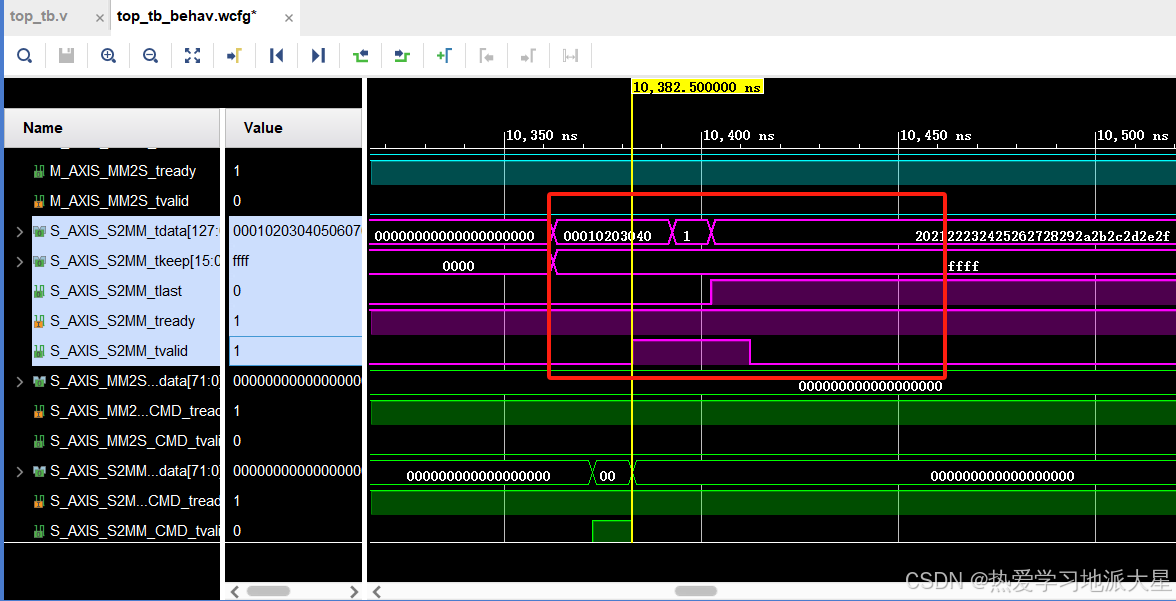

例如对BRAM做读写仿真，更改ddr_rw_test代码如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/10/09 11:44:57
// Design Name:
// Module Name: ddr_rw_test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module ddr_rw_test(

	input sys_clk,
	input sys_rst_n,

	output reg[22:0] w_data_length,
	output reg[31:0] w_bram_addr,
	output reg [127:0]s_axis_tdata,
	output reg s_axis_tvalid,
	input s_axis_tready,
	output reg s_axis_tlast,

	(* MARK_DEBUG="true" *)input init_calib_complete,



	output reg[31:0] rd_bram_addr,
	output reg[22:0] rd_data_length,
	(* MARK_DEBUG="true" *)output reg rd_bram_en


    );


reg[31:0] delay_cnt;








endmodule
