ROS架构梳理

一、ROS文件系统

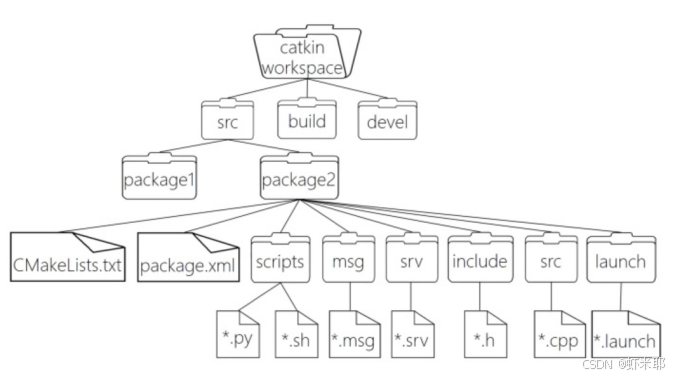

ROS文件系统级指的是在硬盘上ROS源代码的组织形式，其结构大致可以如下图所示：

1、框架下的每个文件的具体作用：

WorkSpace — 自定义的工作空间

|--- build:编译空间，用于存放CMake和catkin的缓存信息、配置信息和其他中间文件。

|--- devel:开发空间，用于存放编译后生成的目标文件，包括头文件、动态&静态链接库、可执行文件等。

|--- src: 源码

    |-- package：功能包(ROS基本单元)包含多个节点、库与配置文件，包名所有字母小写，只能由字母、数字与下划线组成

        |-- CMakeLists.txt 配置编译规则，比如源文件、依赖项、目标文件

        |-- package.xml 包信息，比如:包名、版本、作者、依赖项...(以前版本是 manifest.xml)

        |-- scripts 存储python文件

        |-- src 存储C++源文件

        |-- include 头文件

        |-- msg 消息通信格式文件

        |-- srv 服务通信格式文件

        |-- action 动作格式文件

        |-- launch 可一次性运行多个节点
