ros学习笔记——用rviz播放激光点云数据包

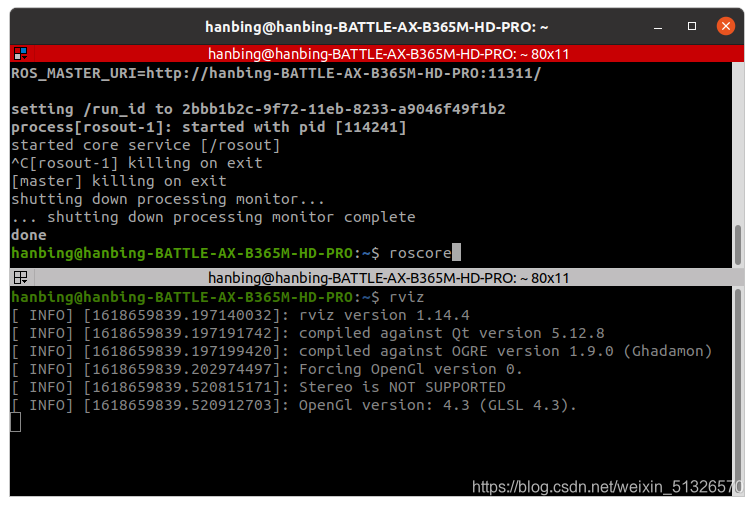

首先 roscore 然后打开一个 rviz
在这里插入图片描述

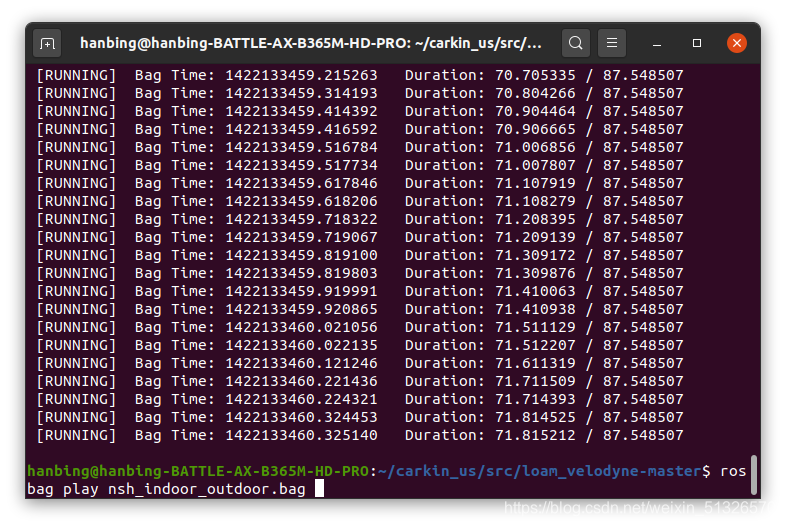

然后启动数据包

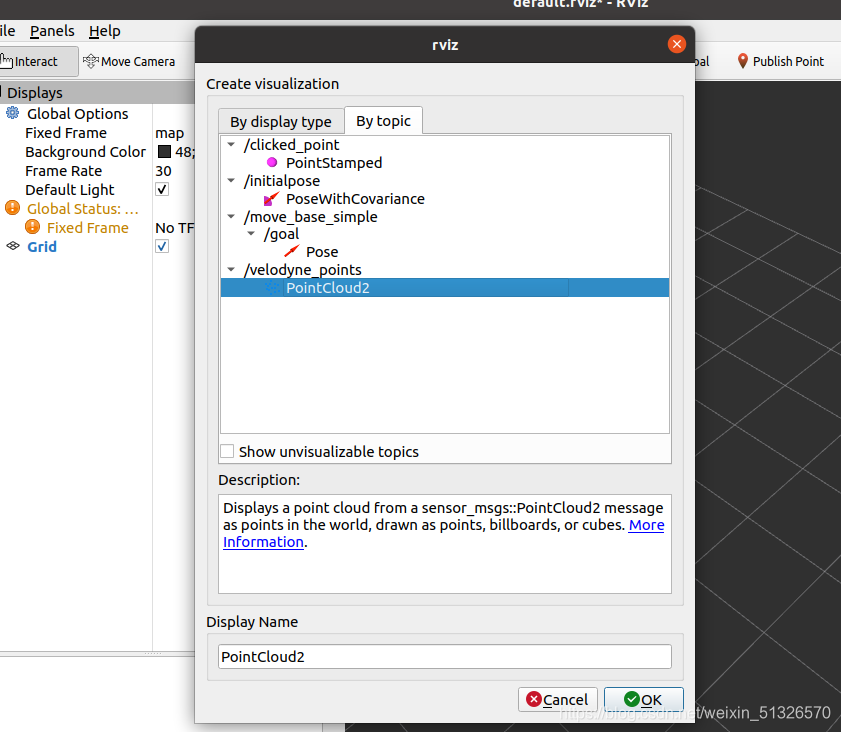

在这里插入图片描述我们这里在 add 下的By topic 下添加点云的话题
在这里插入图片描述

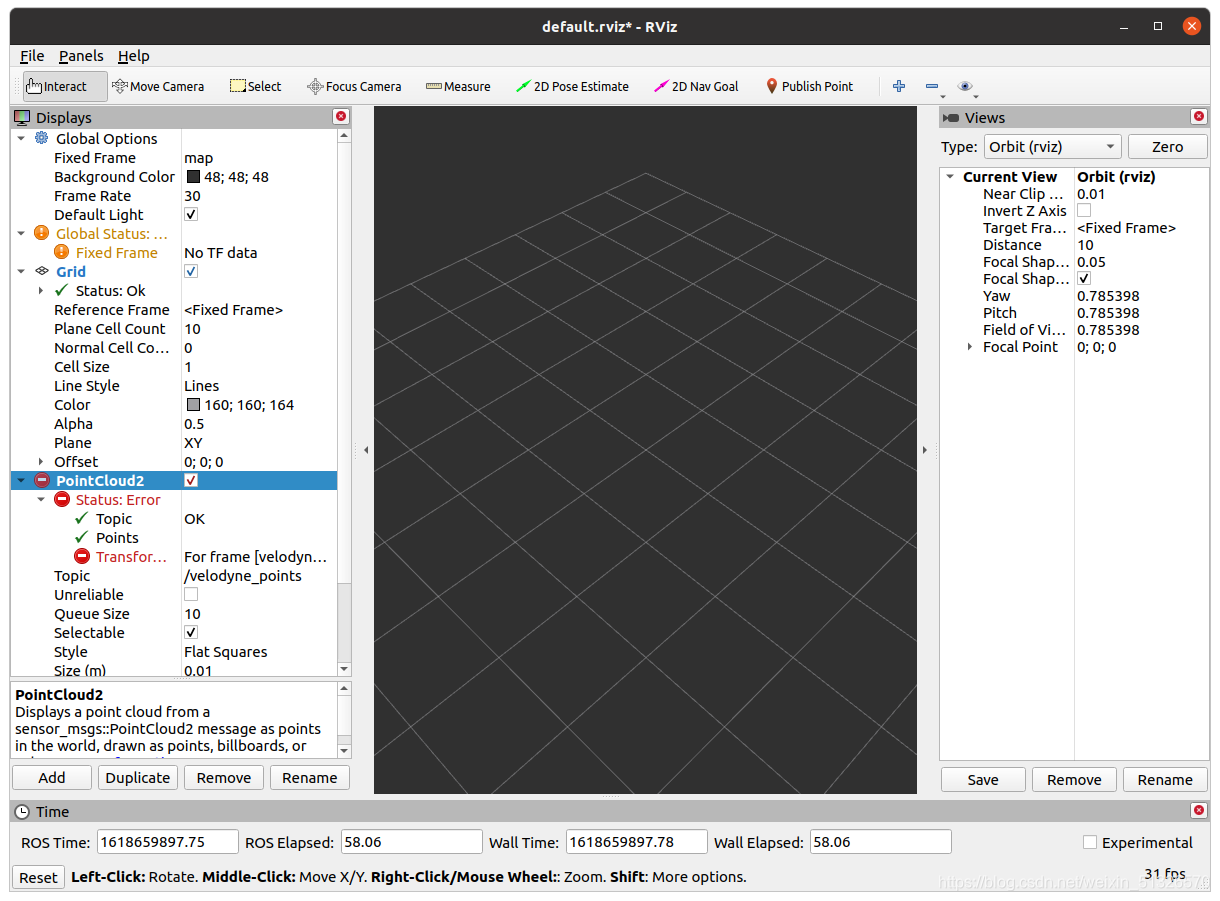

看到的是下面的情况，无法直接播放点云数据包，这是因为rviz与点云的坐标系是不一致的，或者是没有关联的

在这里插入图片描述

然后我们在这里输入指令，查询一下点云话题对应的坐标系，然后在 Fixed Frame 下的map坐标系删除，改成我们需要的坐标系即可，或者看上面那个报错的地方，也能得知对应的坐标系是啥For frame [velodyne]: Fixed Frame [camera_init] does not exist

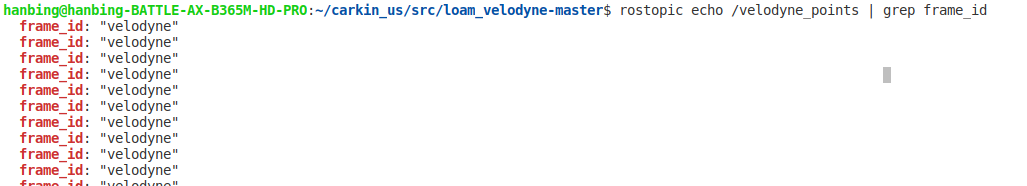

rostopic echo /话题 | grep frame_id

在这里插入图片描述

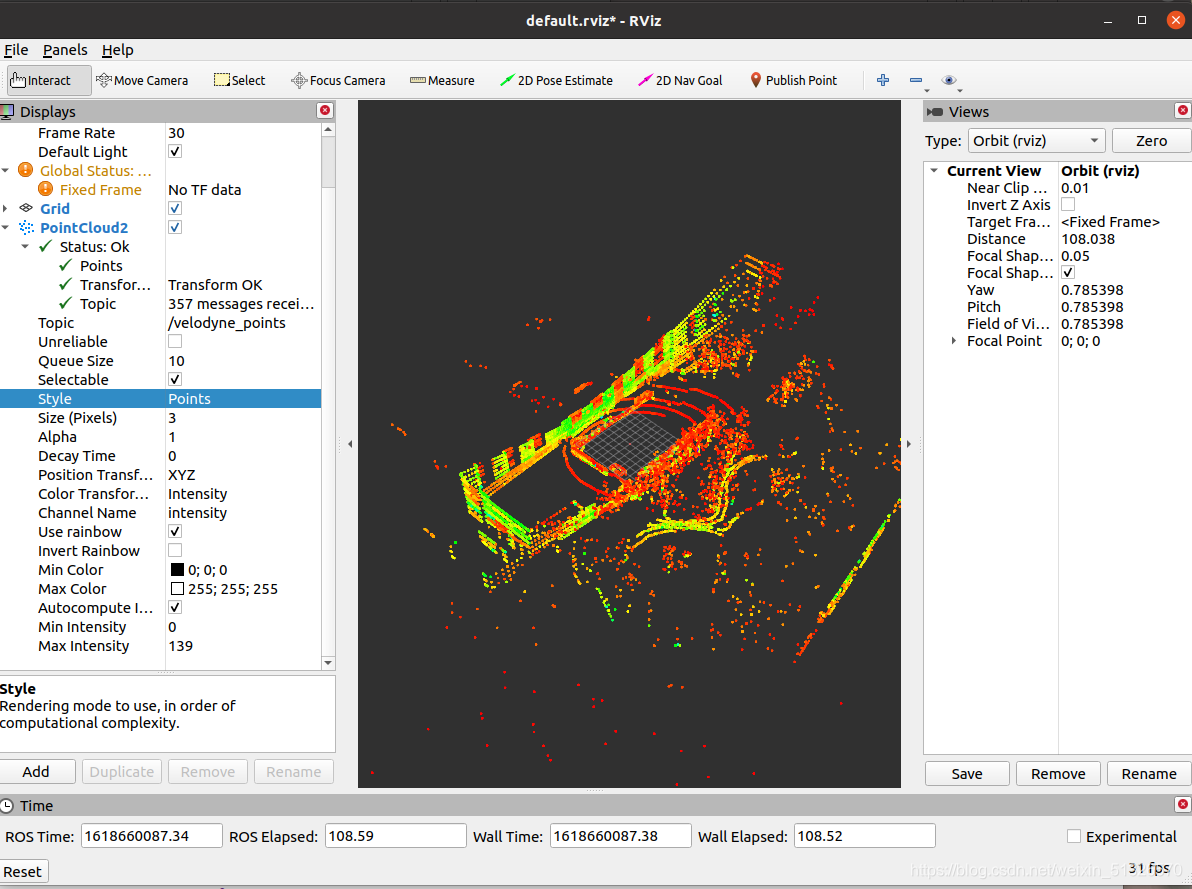

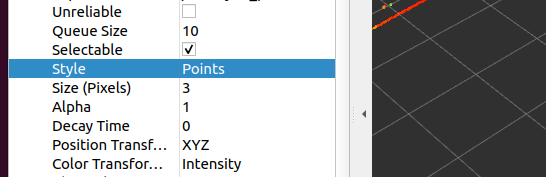

这里我们改为点云输出类型，就可以看到效果了

在这里插入图片描述

在这里插入图片描述
