浅聊数字后端中 INNOVUS生成哪些文件及其内容 以及后续都去了哪里

就以一块芯片中的一个block为例来大致说明

在我们出INNOVUS的时候，会生成

1  .memlist：这个里面主要就是design中的memory类型的名字

2  .lef：这个里面主要有pin的一些信息(名字，输入/输出等等)；还有design的长和宽；还有PG的stripe；还有OBS层(这个就是哪些层不能绕线)

3  .def.gz：这个里面有row的相关信息(row name，site name等等)；还有track相关信息(方向，哪些层的track等等)；还有via、绕线规则的相关信息；cell的place信息，pin的相关信息(位置，layer等等)；还有blockage、special nets、net的相关信息等等。

4.  .v.gz：这个就是做完PR后的netlist。

5.  .lvs.v.gz  用于LVS

6.  .pg.v.gz   给验证人员使用

7.  .gds.gz   下面会使用

8  .nomerge.gds.gz   下面会使用



由于各家工具，以及个人习惯，以下文件名字均为示例，不代表一定叫这些名字。

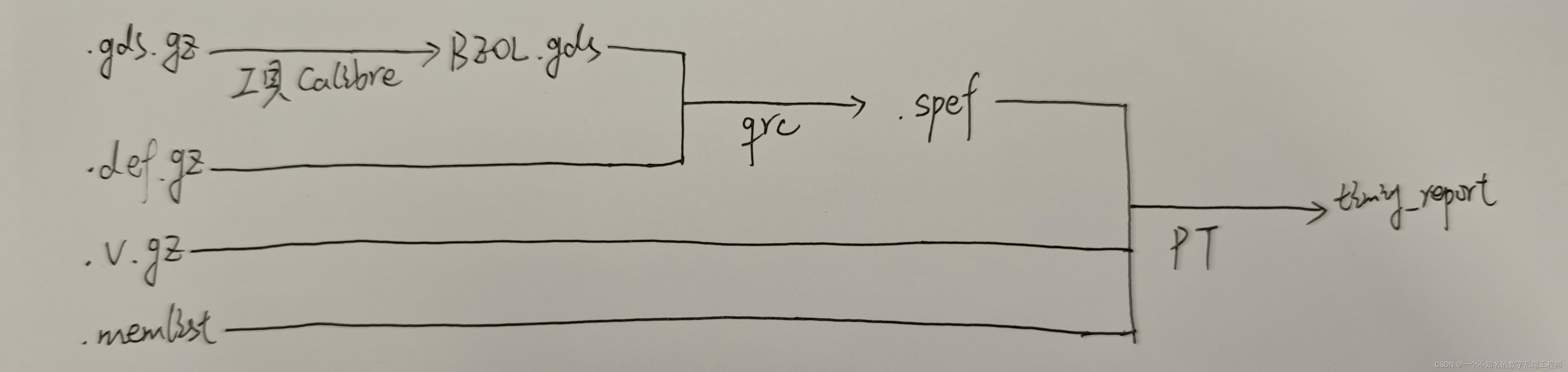

一：timing signoff过程

下图中开始的几个文件，只是上面提到的部分文件，在某些过程中被使用的时候。其实那些过程还包含其他的文件，比如，lib，db，环境变量，工具rule文件等等。其中箭头下面表示是此过程用的是什么  工具。(不一定是这个，也可以是别的)。箭头后面表示这个过程  产生的文件。

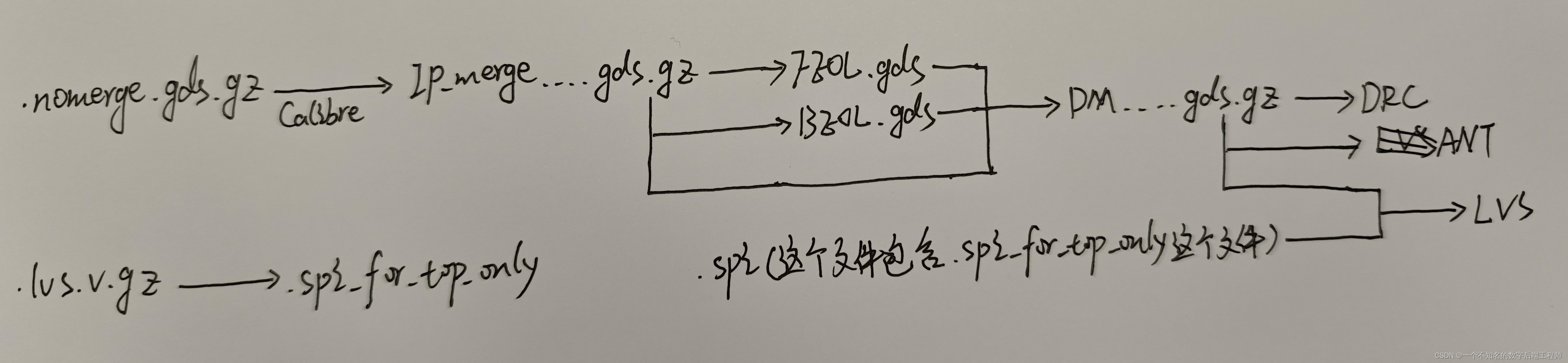

二：PV过程 检查DRC，LVS，ANT

和以上一样，只提  出INNOVUS时生成的文件，在某些过程中的应用，其实过程中还有其他的文件以及环境变量等。在这里均不提及。



最后，以上内容均为个人见解，如有错误还请指正。
