本文详细描述了如何在Jetson平台上配置ORBSLAM2，包括修复编译错误、调整OpenCV版本和库依赖，以及针对D455相机的实时运行过程。作者分享了遇到的问题及解决方案，适用于想要在机器人平台运行视觉SLAM的读者。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

0、写在前面

用板子配置完orbslam3之后，发现orbslam3运行数据集效果是相当稳定的，但是跑实物似乎还是会存在bug（大概十帧左右就会重新绘制轨迹，丢失原来的里程），目前暂时不知道是主板的问题还是系统环境的问题。

市面上部分商家，包括部分论文还是基于orbslam2配置和开发，因此还是很有必要在板子上配置一下orbslam2的。

我这里ROS(noetic)、Eigen3、Pangolin0.5、Opencv4.2.0、DBow2和g2o库都已经提前配置好了

注意！！如果是ROS-noetic版本的，可能无法编译orbslam系列（至少包括orbslam2和orbslam3）的ros版，因为orb创立是依据ROS-melodic版本的。如果想要正常编译通过，至少需要修改CMakelists文件以及创建一个新的package.xml（新的.xml需要根据orbslam自带的manifest.xml文件去迁移，比较麻烦）

---------------------------------------------------------------------------------------------------------------------------------

一、下载ORBSLAM2

首先创建文件夹并命名为ORB_SLAM2

调用如下命令调用功能包：

cd ORB_SLAM2
git clone https://github.com/raulmur/ORB_SLAM2.git ORB_SLAM2

二、编译

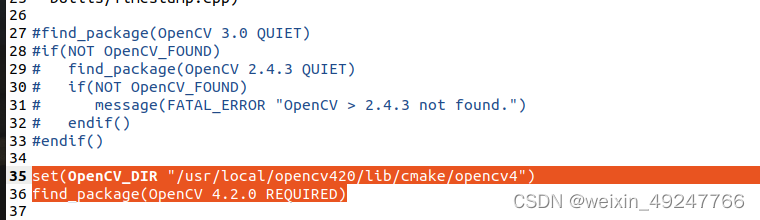

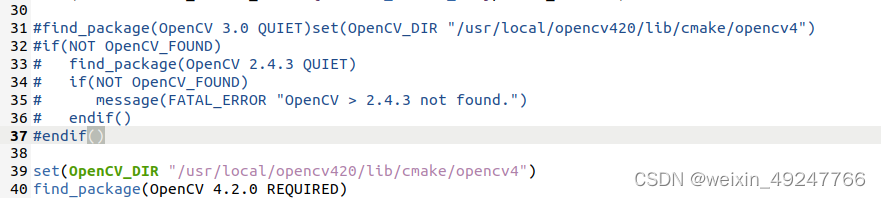

进入下载的功能包中，修改CMakeLists.txt文件（因为我的Openc是4.2.0版本，所以还是需要修改的）

cd ORB_SLAM2
set(OpenCV_DIR "/usr/local/opencv420/lib/cmake/opencv4")
find_package(OpenCV 4.2.0 REQUIRED)

解放权限和编译

chmod +x build.sh
./build.sh

由于opencv版本问题，可能会出现关于opencv的报错，比如没有头文件，或者cpp内部函数的名称不对。这里需要修改成对应的opencv4.2.0的头文件，以及对应的函数。

解决措施：

将该头文件改成

#include <opencv2/opencv.hpp>

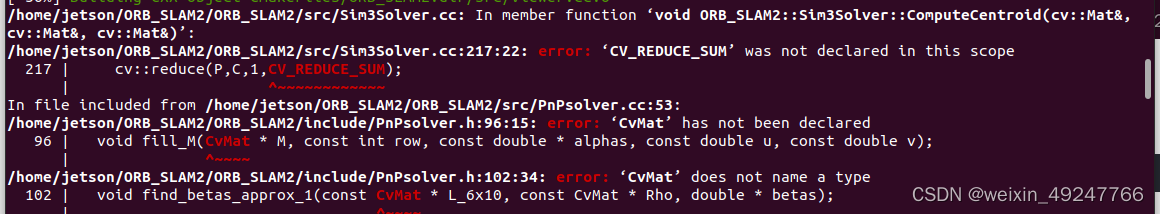

函数未能正确调用，函数变量因为opencv版本变化而产生的报错：

CV_REDUCE_SUM函数问题，在Sim3Solver.cc文件中添加如下头文件，可以解决：

#include<opencv2/core/core_c.h>

CvMat函数问题，可以在PnPsolver.cc文件中添加头文件：

#include <opencv2/core/types_c.h>

‘cvCreateMat’ was not declared in this scope等以下报错，通过添加头文件解决：

#include <opencv2/imgproc/types_c.h>
或
#include <opencv2/imgproc.hpp>

usleep报错，需要添加如下头文件：

#include <unistd.h>

CV_GRAY2BGR报错，将CV_GRAY2BGR改为cv::COLOR_GRAY2BGR，或者加入头文件：

#include <opencv2/imgproc/types_c.h>

error: static assertion failed: std::map must have the same value_type as its allocator

需要在loopclosing.h第49行左右修改：

typedef map<KeyFrame*,                  //键
                g2o::Sim3,                  //值
                std::less<KeyFrame*>,       //排序算法
                Eigen::aligned_allocator<std::pair<const KeyFrame*, g2o::Sim3> > // 指定分配器,和内存空间开辟有关. 为了能够使用Eigen库中的SSE和AVX指令集加速,需要将传统STL容器中的数据进行对齐处理
                > KeyFrameAndPose;

改为：

typedef map<KeyFrame*,                  //键
                g2o::Sim3,                  //值
                std::less<KeyFrame*>,       //排序算法
                Eigen::aligned_allocator<std::pair<KeyFrame* const , g2o::Sim3> > // 指定分配器,和内存空间开辟有关. 为了能够使用Eigen库中的SSE和AVX指令集加速,需要将传统STL容器中的数据进行对齐处理
                > KeyFrameAndPose;

注意，修改完所有报错后，可能会提示缺少DBoW2.so文件，这是因为没有DBoW2库没有编译通过，需要修改对应文件中的CMakeLists，因为DBoW2也使用了opencv库的东西。要么选择安装该库，要么选择修改至别的词袋库如DBoW3等。CMakeLists文件修改如下：

‘CV_LOAD_IMAGE_UNCHANGED’ was not declared in this scope

需要将对应的函数修改为：

cv::IMREAD_UNCHANGED

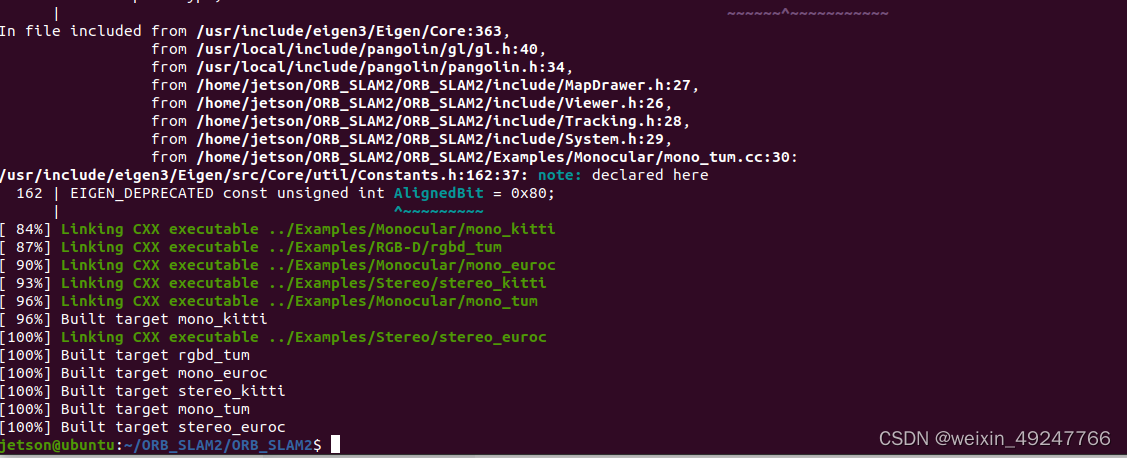

编译通过后，应该是如下的界面：

三、运行（数据集）

首先我们需要下载数据集，网站如下：

#单目：
(1)TUM数据集：http://vision.in.tum.de/data/datasets/rgbd-dataset/download
./Examples/Monocular/mono_tum Vocabulary/ORBvoc.txt Examples/Monocular/TUMX.yaml PATH_TO_SEQUENCE_FOLDER
(2)KITTI数据集：http://www.cvlibs.net/datasets/kitti/eval_odometry.php
./Examples/Monocular/mono_kitti Vocabulary/ORBvoc.txt Examples/Monocular/KITTIX.yaml PATH_TO_DATASET_FOLDER/dataset/sequences/SEQUENCE_NUMBER
(3)EuRoc数据集：http://projects.asl.ethz.ch/datasets/doku.php?id=kmavvisualinertialdatasets
./Examples/Monocular/mono_euroc Vocabulary/ORBvoc.txt Examples/Monocular/EuRoC.yaml PATH_TO_SEQUENCE_FOLDER/mav0/cam0/data Examples/Monocular/EuRoC_TimeStamps/SEQUENCE.txt

#双目：
(1)KITTI数据集：http://www.cvlibs.net/datasets/kitti/eval_odometry.php
./Examples/Stereo/stereo_kitti Vocabulary/ORBvoc.txt Examples/Stereo/KITTIX.yaml PATH_TO_DATASET_FOLDER/dataset/sequences/SEQUENCE_NUMBER
(2)EuRoc数据集：http://projects.asl.ethz.ch/datasets/doku.php?id=kmavvisualinertialdatasets
./Examples/Stereo/stereo_euroc Vocabulary/ORBvoc.txt Examples/Stereo/EuRoC.yaml PATH_TO_SEQUENCE/mav0/cam0/data PATH_TO_SEQUENCE/mav0/cam1/data Examples/Stereo/EuRoC_TimeStamps/SEQUENCE.txt

#RGBD深度
TUM数据集：http://vision.in.tum.de/data/datasets/rgbd-dataset/download
#需要使用associate.py文件关联RGB图像和深度图像，associate.py链接：http://vision.in.tum.de/data/datasets/rgbd-dataset/tools
python associate.py PATH_TO_SEQUENCE/rgb.txt PATH_TO_SEQUENCE/depth.txt > associations.txt
./Examples/RGB-D/rgbd_tum Vocabulary/ORBvoc.txt Examples/RGB-D/TUMX.yaml PATH_TO_SEQUENCE_FOLDER ASSOCIATIONS_FILE

每个数据集网址下面一行就是运行的命令，根据自己的设定修改路径即可。比如我的（Euroc）：

./Examples/Stereo/stereo_euroc Vocabulary/ORBvoc.txt /home/jetson/ORB_SLAM2/ORB_SLAM2/Examples/Stereo/EuRoC.yaml /home/jetson/MH_01_easy/mav0/cam0/data /home/jetson/MH_01_easy/mav0/cam1/data ./Examples/Stereo/EuRoC_TimeStamps/MH01.txt

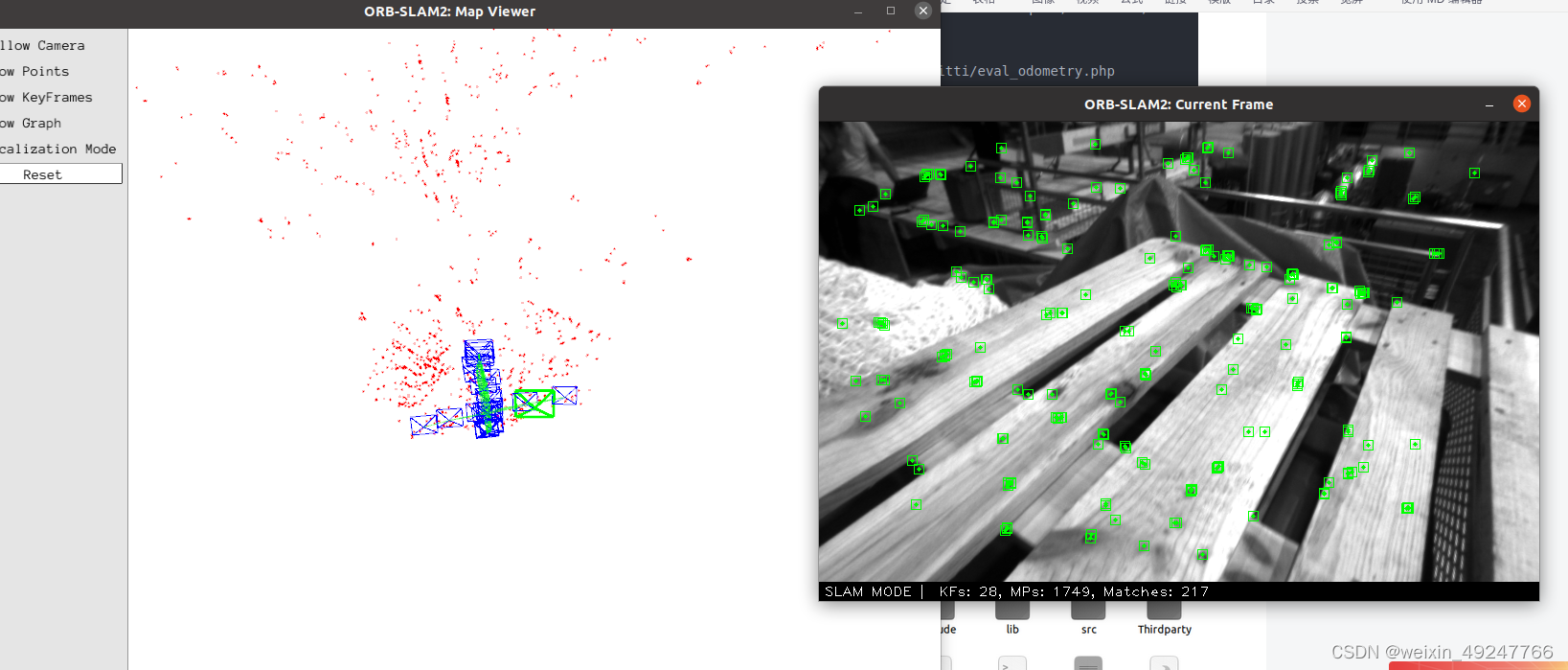

这里以双目运行为例，运行过程如下：

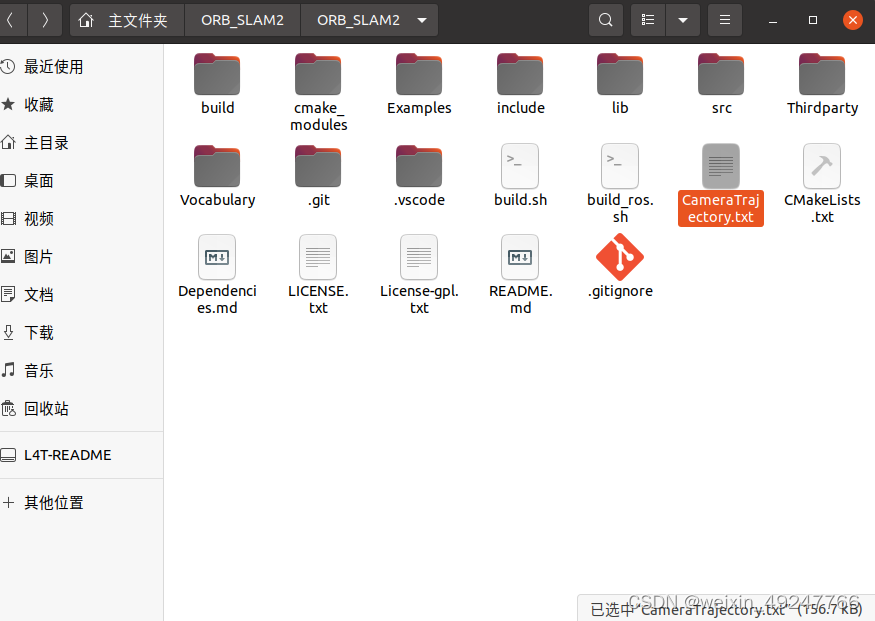

运行结果将存放在如下，并命名为CameraTrajectory.txt

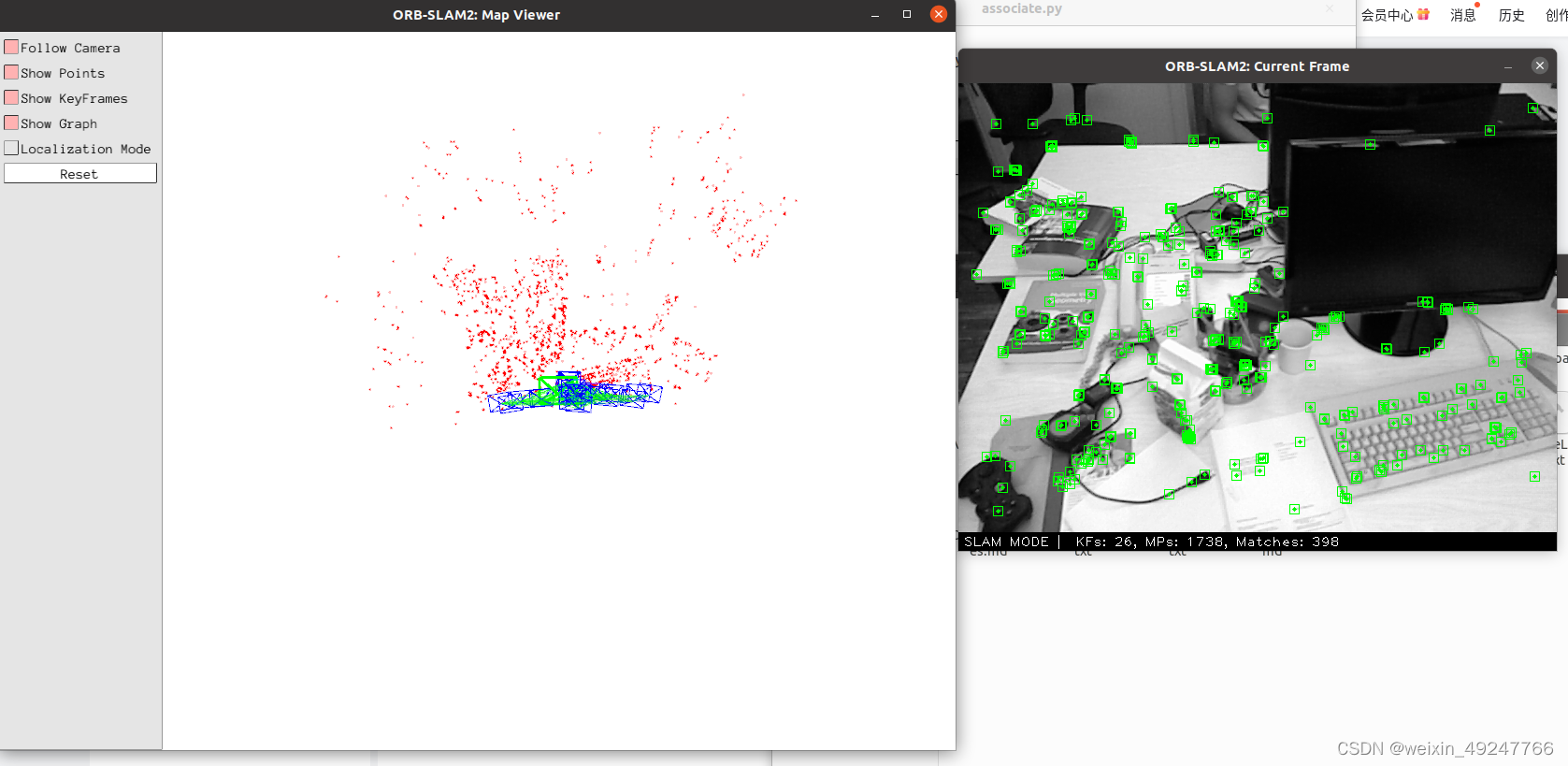

TUM+单目：单目三个数据集都能跑，双目只能跑euroc和kitti，RGB-D只能跑TUM，好神奇！

./Examples/Monocular/mono_tum Vocabulary/ORBvoc.txt Examples/Monocular/TUM1.yaml /home/jetson/ORB_SLAM2/rgbd_dataset_freiburg1_xyz

注意这里TUM必须是来自TUM-RGBD的数据集，别的数据集暂时跑不了，比如TUM-VI的就没任何反应

结果存放在KeyFrameTrajectory.txt中

TUM+RGB-D

需要用associate.py文件将rgb.txt和depth.txt联合起来

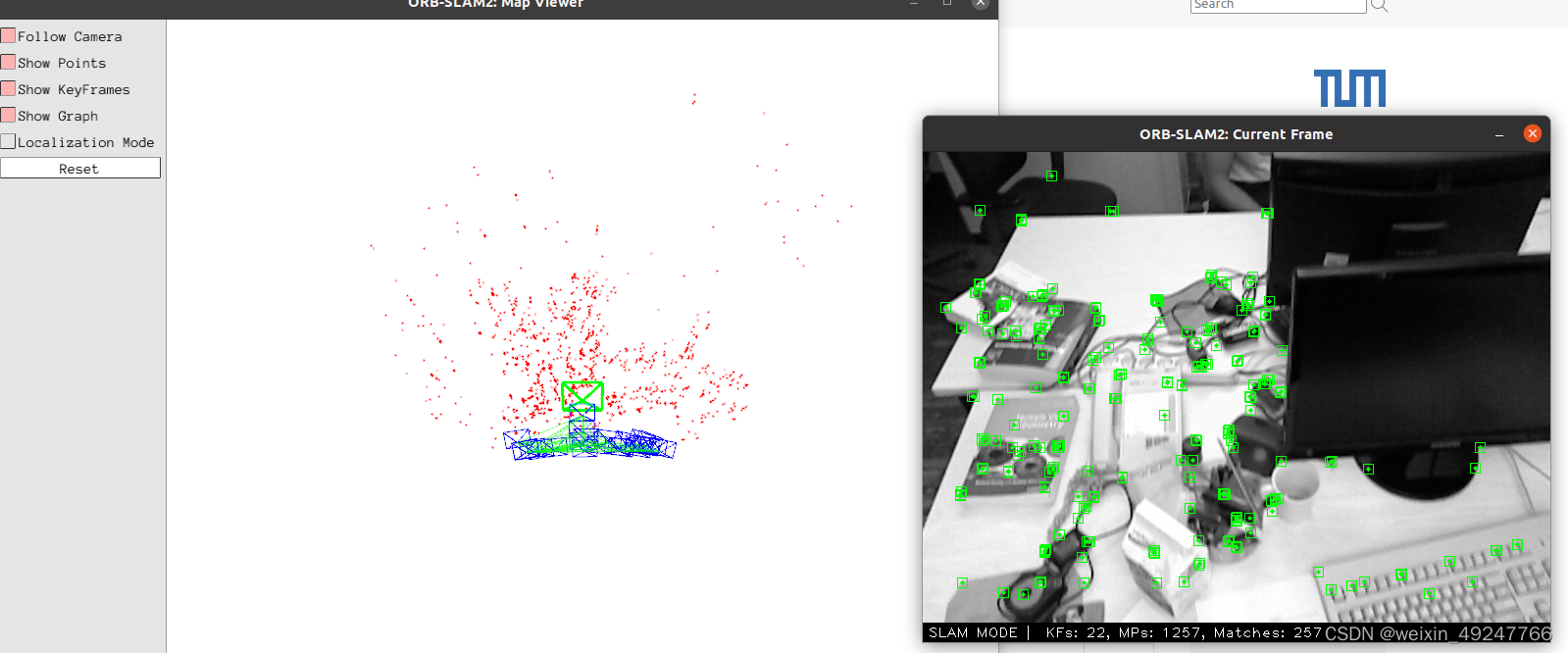

结果如下:

四、运行D455相机

首先要保证自己的相机可以正常运行，调用roslaunch命令，可以参考我之前的博客。

编写对应的yaml和cpp文件。基础版的orbslam2只有数据集对应的cpp和yaml，所以如果想要跑相机，需要我们自己写一个.cc文件和yaml文件。

以单目为例，.cc文件也放在mono的路径下，内容如下：

#include<iostream>
#include<chrono>

#include<librealsense2/rs.hpp>
#include<opencv2/core/core.hpp>
#include<System.h>

using namespace std;
using namespace cv;

#define width 640
#define height 480
#define fps 30

bool SLAM_state  = false;


void enable_stream_init(rs2::config cfg)
{
    //Add desired streams to configuration
    cfg.enable_stream(RS2_STREAM_COLOR, width, height, RS2_FORMAT_BGR8, fps);//向配置添加所需的流
    cfg.enable_stream(RS2_STREAM_DEPTH, width, height, RS2_FORMAT_Z16,fps);
    cfg.enable_stream(RS2_STREAM_INFRARED, 1, width, height, RS2_FORMAT_Y8, fps);
    cfg.enable_stream(RS2_STREAM_INFRARED, 2, width, height, RS2_FORMAT_Y8, fps);
    cfg.enable_stream(RS2_STREAM_ACCEL, RS2_FORMAT_MOTION_XYZ32F);
    cfg.enable_stream(RS2_STREAM_GYRO, RS2_FORMAT_MOTION_XYZ32F);
}

//按下s结束
void Stop_thread()
{
    while(1)
    {
        char c = getchar();
        if (c == 's')
        {
            SLAM_state = false;
        }
        std::chrono::milliseconds dura(5);
        std::this_thread::sleep_for(dura);
    }
}


//字典 内参
int main(int argc, char **argv)
{
    if(argc != 3)
    {
        cerr << endl << "Usage: ./mono_tran path_to_vocabulary path_to_settings " << endl;
        return 1;
    }
    //vector<double> vTimestamps;

    // Create SLAM system. It initializes all system threads and gets ready to process frames.
    ORB_SLAM2::System SLAM(argv[1],argv[2],ORB_SLAM2::System::MONOCULAR,true);

    SLAM_state = true;

    //配置realsense
    rs2::context ctx;
    auto list = ctx.query_devices(); // Get a snapshot of currently connected devices
    if (list.size() == 0)
        throw std::runtime_error("No device detected. Is it plugged in?");
    rs2::device dev = list.front();

    rs2::frameset frames;
    //Contruct a pipeline which abstracts the device
    rs2::pipeline pipe;//创建一个通信管道//https://baike.so.com/doc/1559953-1649001.html pipeline的解释
    //Create a configuration for configuring the pipeline with a non default profile
    rs2::config cfg;//创建一个以非默认配置的配置用来配置管道
    enable_stream_init(cfg);
    // start stream
    pipe.start(cfg);//指示管道使用所请求的配置启动流
    for( int i = 0; i < 30 ; i ++)
    {
        frames = pipe.wait_for_frames();
    }

    cout << endl << "-------" << endl;
    cout << "Start processing sequence ..." << endl;

    thread stop_thread(Stop_thread);

    while(SLAM_state)
    {
        frames = pipe.wait_for_frames();//等待所有配置的流生成框架
        //   Align to color
        rs2::align align_to_color(RS2_STREAM_COLOR);
        frames = align_to_color.process(frames);
        // Get imu data
        //Get_imu_data(frames);

        //Get each frame
        rs2::frame color_frame = frames.get_color_frame();
        //rs2::depth_frame depth_frame = frames.get_depth_frame();
        //rs2::video_frame ir_frame_left = frames.get_infrared_frame(1);
       // rs2::video_frame ir_frame_right = frames.get_infrared_frame(2);

        // Creating OpenCV Matrix from a color image
        Mat color(Size(width, height), CV_8UC3, (void*)color_frame.get_data(), Mat::AUTO_STEP);
        double tframe = color_frame.get_timestamp();
        //Mat pic_right(Size(width,height), CV_8UC1, (void*)ir_frame_right.get_data());
        //Mat pic_left(Size(width,height), CV_8UC1, (void*)ir_frame_left.get_data());
        //Mat pic_depth(Size(width,height), CV_16U, (void*)depth_frame.get_data(), Mat::AUTO_STEP);
        //namedWindow("Display Image", WINDOW_AUTOSIZE );
        //imshow("Display Image", color);


#ifdef COMPILEDWITHC11
        std::chrono::steady_clock::time_point t1 = std::chrono::steady_clock::now();
#else
        std::chrono::monotonic_clock::time_point t1 = std::chrono::monotonic_clock::now();
#endif
        SLAM.TrackMonocular(color,tframe);

        if(color.empty())
        {
            cerr << endl << "Failed to load image at: "
                 <<  tframe << endl;
            return 1;
        }

#ifdef COMPILEDWITHC11
        std::chrono::steady_clock::time_point t2 = std::chrono::steady_clock::now();
#else
        std::chrono::monotonic_clock::time_point t2 = std::chrono::monotonic_clock::now();
#endif
        double ttrack= std::chrono::duration_cast<std::chrono::duration<double> >(t2 - t1).count();

        //TODO:检测跟踪时间
    }

    // Stop all threads
    SLAM.Shutdown();
    cout << "-------" << endl << endl;
    SLAM.SaveKeyFrameTrajectoryTUM("KeyFrameTrajectory.txt");

    return 0;
}

配置d455.yaml文件，内容为（需要根据自己相机标定的结果修改）：

单目的话是彩色相机，也就是d455的cam2，需要将cam2的参数填上去

%YAML:1.0

#--------------------------------------------------------------------------------------------
# Camera Parameters. Adjust them!
#--------------------------------------------------------------------------------------------

# Camera calibration and distortion parameters (OpenCV)
Camera.fx: 459.48613884558245
Camera.fy: 454.9835751443726
Camera.cx: 419.2875869406933
Camera.cy: 241.1974077432945

Camera.k1: -0.023905051331099318
Camera.k2:  0.07205423074593338
Camera.p1: -0.0021017170768971574
Camera.p2: -0.003237005249385528

# Camera frames per second
Camera.fps: 20.0

# Color order of the images (0: BGR, 1: RGB. It is ignored if images are grayscale)
Camera.RGB: 1

#--------------------------------------------------------------------------------------------
# ORB Parameters
#--------------------------------------------------------------------------------------------

# ORB Extractor: Number of features per image
ORBextractor.nFeatures: 1000

# ORB Extractor: Scale factor between levels in the scale pyramid
ORBextractor.scaleFactor: 1.2

# ORB Extractor: Number of levels in the scale pyramid
ORBextractor.nLevels: 8

# ORB Extractor: Fast threshold
# Image is divided in a grid. At each cell FAST are extracted imposing a minimum response.
# Firstly we impose iniThFAST. If no corners are detected we impose a lower value minThFAST
# You can lower these values if your images have low contrast
ORBextractor.iniThFAST: 20
ORBextractor.minThFAST: 7

#--------------------------------------------------------------------------------------------
# Viewer Parameters
#---------------------------------------------------------------------------------------------
Viewer.KeyFrameSize: 0.05
Viewer.KeyFrameLineWidth: 1
Viewer.GraphLineWidth: 0.9
Viewer.PointSize:2
Viewer.CameraSize: 0.08
Viewer.CameraLineWidth: 3
Viewer.ViewpointX: 0
Viewer.ViewpointY: -0.7
Viewer.ViewpointZ: -1.8
Viewer.ViewpointF: 500

然后再修改CMakeLists.txt文件，生成对应的可执行程序：

找到这句话：

set(CMAKE_RUNTIME_OUTPUT_DIRECTORY ${PROJECT_SOURCE_DIR}/Examples/Monocular)

在下面增加：

add_executable(mono_D435i
        Examples/Monocular/mono_D435i.cc)
target_link_libraries(mono_D435i ${PROJECT_NAME})

在上面增加：

find_package(realsense2 REQUIRED)   # 新增

在include_directories里增加：

${realsense2_INCLUDE_DIRS}

在target_link_libraries增加：

${realsense2_LIBRARY}

再运行编译：

./bulid.sh

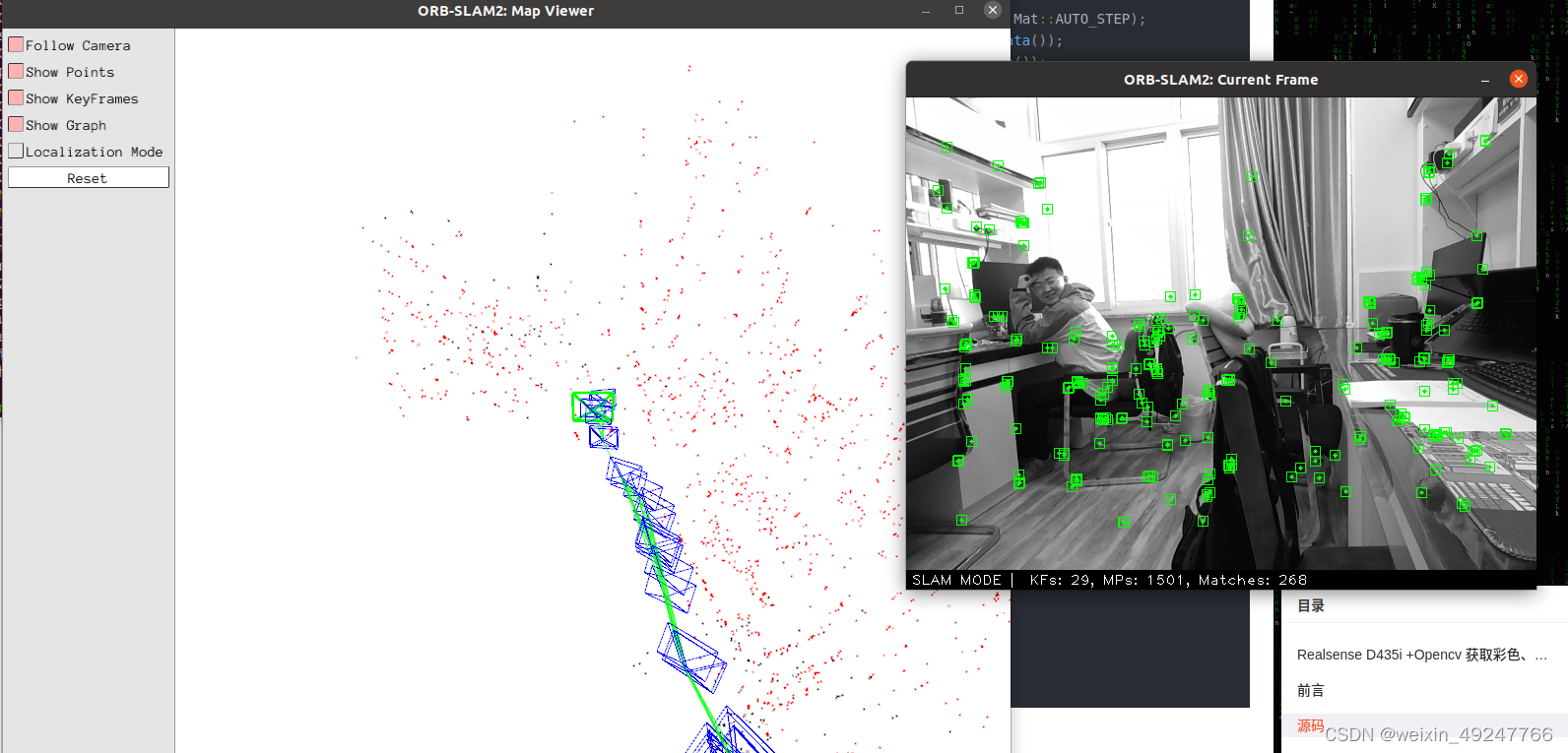

编译成功后的运行结果如下：
