数集实验二：比较器数模混合仿真

一、实验内容（含实验原理介绍）

利用cadence 软件来设计一比较器，通过集成运放设计分析比较器的性能，并对比较器的各特性如：VTC，直流电流，瞬态等参数进行数模混合仿真。

二、实验目的

1、掌握比较器的原理与设计方法;

2、用集成运放设计分析比较器的性能；

3、通过数模混合仿真掌握比较器的电压传输特性曲线VTC的测试方法。

三、实验步骤

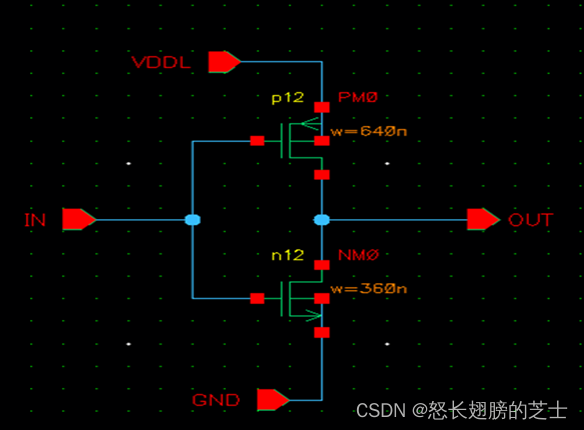

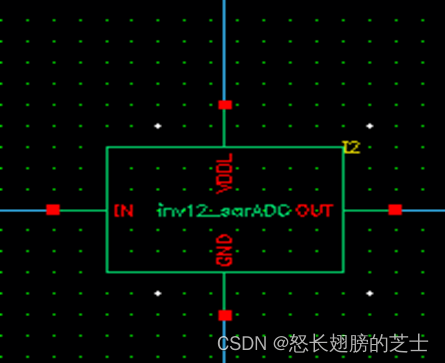

1、打开软件，新建工程并搭建电路，生成symbol电路，如图：



 2、搭建新的电路图并更改器
