一 .概述

systemverilog在verilog的基础上，扩展了接口（interface），将多个端口封装在一起，使代码便于维护；

二.接口的内容

1.语法：

interface 接口名（input 时钟信号、复位信号 //和testbench连接的）；
	变量声明；
	参数声明；
	modport 约束各种模块信号方向；（约束首先要与接口参数列表一致）
	clocking块约束信号方向的同时，确定信号采样和被驱动的时刻；
	方法，过程块，断言，覆盖率统计等；（比较少用）
endinterface

注意：
接口包含体现其功能的modpor约束t块和clocking块，同时还可以包含同模块一样的变量、参数、方法、过程块；
module可以例化接口，接口可以例化接口，但是接口不能例化module；
模块端口连接，verilog是按照端口连接，systemverilog可以用接口进行连接；
systemverilog使用接口时，可以直接用成员变量连（iterface名.成员变量连），也可以用modport块连接（约束了信号方向，建议采用此种方法），可以直接通过接口连接（没有约束信号方向）；
systemverilog每一种连接方法，只要模块定义时定义成对应方式即可；

2.modport约束块

（1）作用

约束信号方向。对于同一组信号，不同模块同一信号的输入输出方向是不一致的，所以使用modport约束各个模块中信号的输入、输出方向。

（2）语法

定义语法：

modport 约束块名字(
	input 	输入信号1,输入信号2,...,输入信号m,
	output 	输出信号1,输出信号2,...,输出信号n
);

声明语法：

	//接口实例化
	接口名 接口实例化名 (时钟信号，复位信号)；
	//modport块实例化
	modport块名 modport块实例化名(
		//信号列表
		modprot块就按照modport块传
	);

（3）注意

mordport块中只需要指明信号方向，不需要声明信号类型和宽度；

三.接口的使用

1.步骤

（1）定义接口
（2）在各个模块中声明接口型端口；
（3）在testbech实例化接口，按照模块中的具体方式建立连接；

2.例子

（1）例子1：通过成员变量进行连接

interface my_if(input logic clk ,rst_n);
    logic flag1;
    logic flag2;
    logic flag3;
    modport my_md1(
        input clk,rst_n,flag1,
        output flag2
    );
    modport my_md2(
        input clk,rst_n,flag2,
        output flag3
    );
endinterface
module test_interface;
    logic   clk;
    logic   rst_n;
    parameter T =20;
    my_if m_if(
        .clk    (clk    ),
        .rst_n  (rst_n  )
    );
    initial begin
        clk = 1'b0;
        rst_n = 1'b0;
        m_if.flag1 = 1'b0;
        #(T);
        rst_n = 1'b1;
        #T;
        m_if.flag1 = 1'b1;
        #T;
        m_if.flag1 = 1'b0;
    end
    always#(T/2) clk = !clk;

    cnt10_1 cnt_u1(
        .clk        (m_if.clk),
        .rst_n      (m_if.rst_n),
        .flag_in    (m_if.flag1),
        .flag_out   (m_if.flag2)
    );
    cnt10_1 cnt_u2(
        .clk        (m_if.clk),
        .rst_n      (m_if.rst_n),
        .flag_in    (m_if.flag2),
        .flag_out   (m_if.flag3)
    );
endmodule
module cnt10_1(
    input           clk     ,
    input           rst_n   ,
    input           flag_in ,
    output  reg     flag_out
);
    reg [3:0] cnt_10;
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)
            cnt_10 <= 'd0;
        else if(flag_in)
            cnt_10 <= 4'd1;
        else if((4'd0<cnt_10) && (cnt_10 < 10))
            cnt_10 <= cnt_10 + 1'd1;
        else
            cnt_10 <= 'd0;
    end
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)
            flag_out <= 'd0;
        else if(cnt_10 == 4'd10)
            flag_out <= 1'b1;
        else
            flag_out <= 1'b0;
    end

endmodule

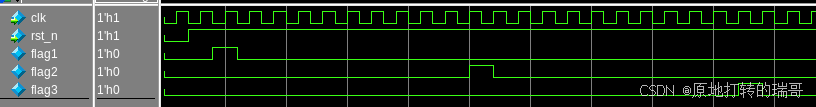

结果：
在这里插入图片描述

（2）例子2：通过modport块进行参数连接

interface my_if(input logic clk ,rst_n);
    logic flag1;
    logic flag2;
    modport my_md1(
        input clk,rst_n,flag1,
        output flag2
    );
endinterface
module test_interface;
    logic   clk;
    logic   rst_n;
    parameter T =20;
    my_if m_if(
        .clk    (clk    ),
        .rst_n  (rst_n  )
    );
    initial begin
        clk = 1'b0;
        rst_n = 1'b0;
        m_if.flag1 = 1'b0;
        #(T);
        rst_n = 1'b1;
        #T;
        m_if.flag1 = 1'b1;
        #T;
        m_if.flag1 = 1'b0;
    end
    always#(T/2) clk = !clk;

    cnt10_1 cnt_u1(
        .m_if   (m_if.my_md1)
    );
endmodule
module cnt10_1(
    my_if.my_md1 m_if
);
    reg [3:0] cnt_10;
    always@(posedge m_if.clk or negedge m_if.rst_n)begin
        if(!m_if.rst_n)
            cnt_10 <= 'd0;
        else if(m_if.flag1)
            cnt_10 <= 4'd1;
        else if((4'd0<cnt_10) && (cnt_10 < 10))
            cnt_10 <= cnt_10 + 1'd1;
        else
            cnt_10 <= 'd0;
    end
    always@(posedge m_if.clk or negedge m_if.rst_n)begin
        if(!m_if.rst_n)
             m_if.flag2<= 'd0;
        else if(cnt_10 == 4'd10)
            m_if.flag2 <= 1'b1;
        else
            m_if.flag2 <= 1'b0;
    end

endmodule

结果：
在这里插入图片描述
（3）例子3：通过接口进行参数连接

interface my_if(input logic clk ,rst_n);
    logic flag1;
    logic flag2;
    modport my_md1(
        input clk,rst_n,flag1,
        output flag2
    );
endinterface
module test_interface;
    logic   clk;
    logic   rst_n;
    parameter T =20;
    my_if m_if(
        .clk    (clk    ),
        .rst_n  (rst_n  )
    );
    initial begin
        clk = 1'b0;
        rst_n = 1'b0;
        m_if.flag1 = 1'b0;
        #(T);
        rst_n = 1'b1;
        #T;
        m_if.flag1 = 1'b1;
        #T;
        m_if.flag1 = 1'b0;
    end
    always#(T/2) clk = !clk;

    cnt10_1 cnt_u1(
        .m_if   (m_if
        )
    );
endmodule
module cnt10_1(
    my_if m_if
);
    reg [3:0] cnt_10;
    always@(posedge m_if.clk or negedge m_if.rst_n)begin
        if(!m_if.rst_n)
            cnt_10 <= 'd0;
        else if(m_if.flag1)
            cnt_10 <= 4'd1;
        else if((4'd0<cnt_10) && (cnt_10 < 10))
            cnt_10 <= cnt_10 + 1'd1;
        else
            cnt_10 <= 'd0;
    end
    always@(posedge m_if.clk or negedge m_if.rst_n)begin
        if(!m_if.rst_n)
             m_if.flag2<= 'd0;
        else if(cnt_10 == 4'd10)
            m_if.flag2 <= 1'b1;
        else
            m_if.flag2 <= 1'b0;
    end

endmodule

结果：
在这里插入图片描述

四.时钟块（clocking block）

1.采样和数据驱动

时钟触发沿到来时，触发器会采样输入信号线上的信号，经延迟后会更新输出信号线上的信号；
为了采样时输入信号更稳定，我们会设置采样时间，让触发器采样触发沿前一个微小时间段处的输入值；
为了使输出信号更符合实际硬件电路，我们设置驱动时间，让触发器在时钟触发沿到来后一个微小时间之后再驱动输出信号；

2.clocking block的作用

设置采样和驱动时间、约束信号方向；
注意1：
时钟块（clcking block）可以在interface、module和program中被定义；

3.接口的工作机理：

（1）时钟沿，采样沿，驱动沿
理论的数字电路中（触发器）：为了满足建立时间，待采样的输入信号必须提前时钟触发沿保持稳定；而由于数字电路存在延迟，输出数据会相较时钟触发沿延迟一点时间，才会更新在输出。在clocking block中，为了和实际数字电路更一致，可以设置采样沿提前于时钟触发沿的时间，也可以设置驱动沿滞后于时钟触发沿的时间。采样沿提前时间在未设置时，默认为1step，是一个远小于1ps的微小时刻；驱动沿未设置时，默认为**#0**，这个**#0**不是数字0，也代表了一个远小于1ps微小时刻。
（2）#######注意#####
接口成员变量和时钟块中的信号同时存在；
对于输入信号，会将采样沿采集到的值，在时钟触发沿立刻更新到时钟块内部；
对于输出信号，会将时钟触发时刻更新的值，在驱动沿驱动给接口中的成员变量；

4.语法

定义语法

clocking 时钟块名字 @(posedge/negedge驱动时钟)；
	default input #采样沿提前时间 output  #驱动沿滞后时间；
	input  采样信号名；
	output (也可以额外声明posedge)驱动信号名；
	input  #时间 信号名； //额外指定输入信号的采样沿提前时刻
	output #时间 信号名； //额外指定输出信号的驱动沿滞后时刻
endclocking关键字

使用语法：

//触发
@时钟块的名字 后续操作；
//信号索引
时钟块名字.信号

注意：
如果没有设置采样时间，默认的采样时间是1step（很小）；
如果没有设置驱动时间，默认的驱动时间是#0（很小）；

5.例子

（0）注意

分析前，先看四.3.(2)的注意部分；

（1）例1：未设置采样沿提前时刻和驱动沿滞后时刻

A 代码

interface my_if(input bit clk);
    bit [7:0] sig1;
    bit [7:0] sig2;
    clocking cb @(posedge clk);
        input sig1;
        output sig2;
    endclocking
endinterface
module test_blocking;
    bit clk;
    parameter T = 20;
    initial begin
        forever #(T/2) clk = !clk;
    end
    my_if mif(clk);

    initial begin
        #T;
        mif.sig1 = 8'h12;
        mif.cb.sig2 <= 8'h34;
        $display("sig1 is %h",mif.cb.sig1);
        @mif.cb;
        mif.sig1 = 8'h56;
        mif.cb.sig2 <= 8'h78;
        $display("sig1 is %h",mif.cb.sig1);
    end
endmodule

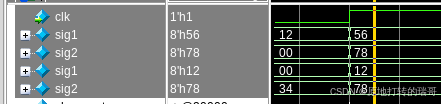

B结果
说明：
上面的sig1和sig2是interface中的成员变量，下面的sig1和sig2是时钟块中的输入输出信号，采样沿提前时间和驱动沿滞后时间取默认值；
可以看出：
输入信号（sig1），将成员变量采样沿采集到的值，在时钟触发沿更新给了时钟块中的输入信号；
输出信号（sig2），将时钟块中的输出信号在时钟触发时刻更新的值，在驱动沿更新给了接口中的成员变量；
在这里插入图片描述

（2）例2：设置了采样沿提前时刻和驱动沿滞后时刻

A代码

interface my_if(input bit clk);
    bit [7:0] sig1;
    bit [7:0] sig2;
    clocking cb@(posedge clk);
        default input #2ns output #2.4ns;
        input sig1;
        output sig2;
    endclocking
endinterface
module test_blocking1;
    bit clk;
    initial begin
        forever #3 clk = !clk;
    end
    my_if itf(clk);
    initial begin
        itf.sig1        =   8'h00;
        itf.cb.sig2     <=  8'h00;
        #4 itf.sig1     =   8'h12;
        #4 itf.sig1     =   8'h34;
        #5 itf.sig1     =   8'h56;
        #1 itf.cb.sig2  <=  8'h11;
        #7 itf.cb.sig2  <=  8'h22;
        #3 itf.cb.sig2  <=  8'h33;
    end
endmodule

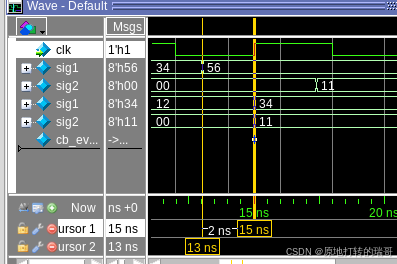

B结果
说明：
上面的sig1和sig2是interface中的成员变量，下面的sig1和sig2是时钟块中的输入输出信号，采样沿提前时间为2ns和驱动沿滞后时间为2.4ns；
观察的时刻是15ns的时钟触发沿；
输入信号（sig1），将成员变量在采样沿（13ns）采集到的值，在时钟触发沿更新给了时钟块中的输入信号；
输出信号（sig2），将时钟块中的输出信号在时钟触发时刻（15ns）更新的值，在驱动沿（17.4ns）更新给了接口中的成员变量；

在这里插入图片描述

（3）例3：特殊用法（将采样沿和驱动沿设置成时钟触发沿）

A 用法
将采样沿提前时间和驱动沿滞后时间用posedge和negedge关键字替代；
B代码

interface my_if(input bit clk);
    bit [7:0] sig1;
    bit [7:0] sig2;
    clocking cb@(posedge clk);
        default input posedge output negedge;
        input sig1;
        output sig2;
    endclocking
endinterface
module test_blocking2;
    bit clk;
    always#(3) clk = !clk;
    my_if itf(clk);
    initial begin
            itf.sig1    =   8'h00;
            itf.cb.sig2 <=  8'h00;
        #4  itf.sig1    =   8'h12;
        #4  itf.sig1    =   8'h34;
        #5  itf.sig1    =   8'h56;
        #1  itf.cb.sig2 <=  8'h11;
        #7  itf.cb.sig2 <=  8'h22;
        #3  itf.cb.sig2 <=  8'h33;
    end
endmodule

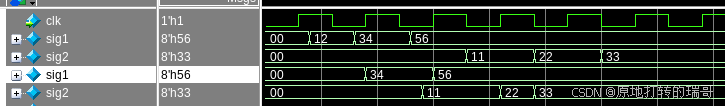

C结果
在这里插入图片描述
